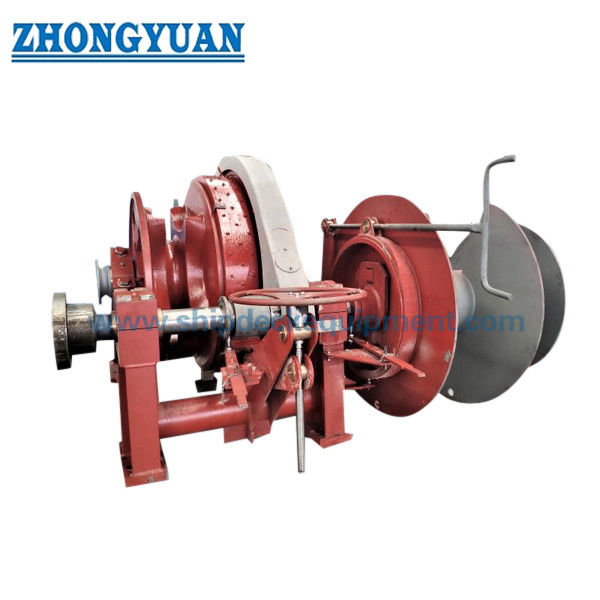

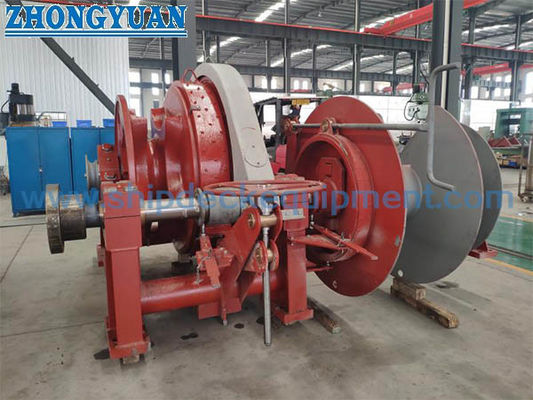

Ventanal eléctrico y cabrestante con un solo cigano un solo tambor un solo extremo de curvatura
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Diámetro de la cadena de anclaje: | F90MM | Tensión nominal: | 384.8kN |
|---|---|---|---|
| Velocidad de trabajo: | 9m/min | Carga del tambor: | 385 kN |
| Carga de apoyo: | 2629kN | Potencia del motor: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Velocidad de amarre: | 9/min | Número de engranajes de anclaje: | doble gitano |
| Tiempo de entrega: | 120 días | Período de garantía: | Un año después de la entrega |
| El color: | Cliente especificado | Fuente de alimentación: | El valor de las emisiones de CO2 de los combustibles fósiles de los combustibles fósiles de los comb |
| Composición: | Compuesto principalmente de base, marco de pared, doble rueda dentada de anclaje, tambor de cable de | Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, las empresas de servicios de telecomu |
| Resaltar: | Torbellino eléctrico,Gancho de viento de tambor único,Un solo gancho cigano |
||
Descripción de producto
Windlass eléctrico y cabrestante conUn solo cigano un solo tambor un solo extremo de deformación
Descripción
La palanca combinada eléctrica es un equipo de seguridad clave para buques y equipos de ingeniería marítima.la selección del sistema está hecha de componentes nacionales o internacionales de alta calidad de marcaSe utiliza cuando el buque se utiliza para levantar los anclajes izquierdo y derecho, lanzar anclajes,y amarres a la izquierda y a la derecha del barcoLos aerodinámicos de anclaje son de mano de obra, eléctricos, hidráulicos, diésel, etc. De acuerdo con el método de anclaje. De acuerdo con los métodos de instalación y disposición, se dividen en tres tipos:horizontalesLas gafas horizontales se utilizan generalmente en los buques comerciales.Los cabrestantes verticales se denominan generalmente cabrestantes de anclaje en barcos comerciales y oficiales de aplicación de la ley o barcos de crucero y barcazas con área de cubierta pequeña.
Especificación técnica principal:
1Diámetro de la cadena de anclaje: Φ90 mm
2Tensión nominal: 384.8 kN
3Velocidad de trabajo: 9 m/min.
4Carga del tambor: 385 kN
5Carga de apoyo: 2629 kN
6Potencia del motor: 75/75/30 kW
7Velocidad de amarre: 9/min
8- Número de ruedas de anclaje: doble cigano
9Tiempo de entrega: 120 días
10- Período de garantía: un año después de la entrega
11. Color: especificado por el cliente
12Fuente de alimentación: AC de una sola fase 110V, 220V, 240V
Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3.
13Composición: Compuesto principalmente de base, marco de pared, doble rueda dentada de anclaje, tambor de cable de par retorcido, doble embrague, doble freno, tambor de cable de par retorcido, reductor, caja de control eléctrico,controlador maestro, doble puerta de anclaje, doble rodillo y otros componentes.
14- Certificados de clasificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, etc.
Aplicación:
El producto se instala en la cubierta principal del buque oficial de aplicación de la ley y en la proa y popa del buque.y el cable está apretado o anclado cuando se detiene el barcoEs un equipo de seguridad para buques.
Precauciones de instalación y mantenimiento:
1El usuario debe conservar el manual de instrucciones correctamente. Invitamos sinceramente al armador a inspeccionar personalmente todo el proceso y el funcionamiento de la ventala.Después de que se confirme que el windlass está calificado, será empacado y enviado.
2La instalación de la ventala en el buque debe garantizar que el ángulo de envoltura entre la cadena de anclaje y la rueda dentada sea de 117-120 grados.
3Debe asegurarse de que los tres ojos (cilindro de cadena, freno de cadena y rueda dentada) estén en línea cuando se saca la cadena de anclaje.
5¡El motor, el casco y el personal eléctrico deben ser puestos en marcha de acuerdo con las instrucciones!La ventosa deberá poder funcionar de forma continua durante 30 minutos con la tensión nominal y la velocidad nominal., y deberá poder trabajar de forma continua durante 2 minutos bajo la acción de una tensión de sobrecarga de al menos 1,5 veces la tensión nominal; además,el freno también debe estar equipado con un dispositivo de protección contra la sobrecarga, que puede girarse cuando está sobrecargado.
6Realizar la formación técnica de los operadores de acuerdo con las exigencias del astillero y del armador.
7Debe ser capaz de girar sin problemas y hacia atrás durante el funcionamiento y requiere un cambio suave y rápido.
Parámetros técnicos principales:
| Es el Chain Dia. (mm) |
Trabajo Carga (KN) |
Trabajo Velocidad (m/min) |
Tirante de amarre (KN) |
Enlace Velocidad (m/min) |
Batería Capacidad (m) |
El motor El poder (kW) |
| El 19/20.5/22 | 15.3/17.9/20.5 | ≥ 12 años | 20 | ≥ 12 años | Φ15*120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33. ¿Qué quieres decir?3 | ≥ 9 años | 20 | ≥ 12 años | Φ15*120 | 8.5/3.5 |
| 30 | 38.3 | ≥ 9 años | 30 | ≥ 12 años | Φ18*150 | 11 de noviembre de 75 |
| 32/34/36 | 43.5/49.1/55. ¿Qué quieres decir?1 | ≥ 9 años | 50 | ≥ 12 años | Φ20.5*150 | El 16 de noviembre |
| 38/40/42 | 61.4/68.0/75 | ≥ 9 años | 50 | ≥ 12 años | Φ20.5*150 | 22/22/16 |
| El artículo 1 | 82.3/89.9/97.9 | ≥ 9 años | 75 | ≥ 12 años | Φ26*200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123. ¿Qué es eso?9 | ≥ 9 años | 75 | ≥ 15 años | Φ26*200 | 30/30/22 |
| Las demás: | 133.3/143.0/153 el año pasado | ≥ 9 años | 75 | ≥ 15 años | Φ26*200 | No incluidos |
| 62/64 de la misma | 163.4/174. ¿Qué quieres decir?1 | ≥ 9 años | 100 | ≥ 15 años | Φ30*200 | No incluidos |
| No incluido | 185.1/196. ¿Qué quieres decir?5 | ≥ 9 años | 150 | ≥ 15 años | Φ32,5*200 | 60/60/45 |
Dibujo deUn solo cigano, un solo tambor, un solo extremo de deformación, un solo cabrestante, un cabrestante eléctrico, un equipo de cubierta para buques
