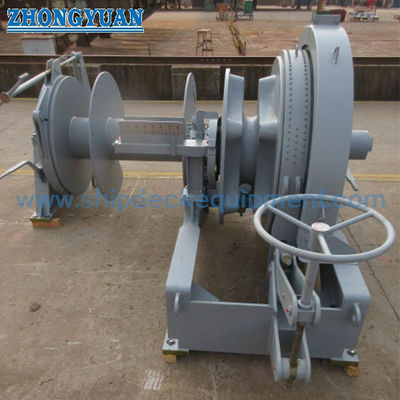

Molinetes Eléctricos de Ancla de Grado 3 de 50 mm | Molinete Marino con una Cadena y un Tambor
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Ventanal de anclaje eléctrico |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Función: | Ventilador de anclaje | Carga de trabajo: | 5KN a 250KN |
|---|---|---|---|
| Diámetro principal de combeo: | 200-700 milímetros | Velocidad de curvatura ((m/min): | 9-18m/Min |
| Diámetro de la cuerda de alambre: | 11 - 46 (milímetro) | Material: | Acero suave, fundición, acero inoxidable |
| Fuerza: | impulsado hidráulicamente | Control: | Local o teledirigido |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | Tamaño de cadena: | 12.5 mm a 142 mm |
| Resaltar: | Solos de tambor eléctrico solos de vidrio gitano,Ventilador de anclaje horizontal,Ventanal cigano eléctrico de 50 mm |
||
Descripción de producto
Ventilador de anclaje eléctrico de 50 mm de grado 3 Ventilador de mar de tambor único cigano
Resumen del producto
El galán eléctrico de anclaje de 50 mm de grado 3 es un sistema de manejo de cadenas de anclaje dedicado diseñado para buques comerciales y mar adentro.
Cuenta con un solo cigano para el control de la cadena de anclaje y un solo tambor con cabeza de deformación para el manejo de cuerdas auxiliares.
El sistema está diseñado de acuerdo con los requisitos de la sociedad de clasificación, garantizando un despliegue y recuperación de anclaje seguros y fiables.
Este cabrestante está diseñado específicamente para operaciones de cadena de anclaje, lo que lo distingue de los cabrestantes de amarre y los cabrestantes de remolque.
Especificaciones rápidas
• Tamaño de la cadena de anclaje: 50/52/54 (grado 3 / U3)
• Tirón de la cadena de anclaje: 106,3 ∙ 123,9 kN
• Carga de retención del freno: 617-713 kN
• Velocidad de la cadena: ≥ 9 m/min
• Tirón de la cabeza de deformación: 50 kN
• Potencia del motor: 30 45 kW
• Tipo de accionamiento: eléctrico
• Configuración: cigano único + tambor único + cabeza de deformación
• Norma de la cadena: ISO / Reglas de clase
• Control: local + remoto
• Aplicación: sistemas de manipulación de anclajes
Principales parámetros técnicos
| En el caso de las máquinas de ensayo | Pulsado de la cadena (kN) | Carga del freno (kN) | Velocidad (m/min) | Pulsado por deformación (kN) | Potencia del motor (kW) |
| 50/52/54 | 106.3/114.9/123. ¿Qué es eso?9 | 617/664/713 y otros | ≥ 9 años | 50 | 30/30/22 |
Guía de selección
Step 1 – Confirm Chain Size (50mm U3) | Step 2 – Select Required Chain Pull | Step 3 – Verify Brake Holding Load | Step 4 – Confirm Chain Speed | Step 5 – Select Drive Type (Electric) | Step 6 – Select Configuration | Step 7 – Confirm Installation Layout
Estructura y componentes

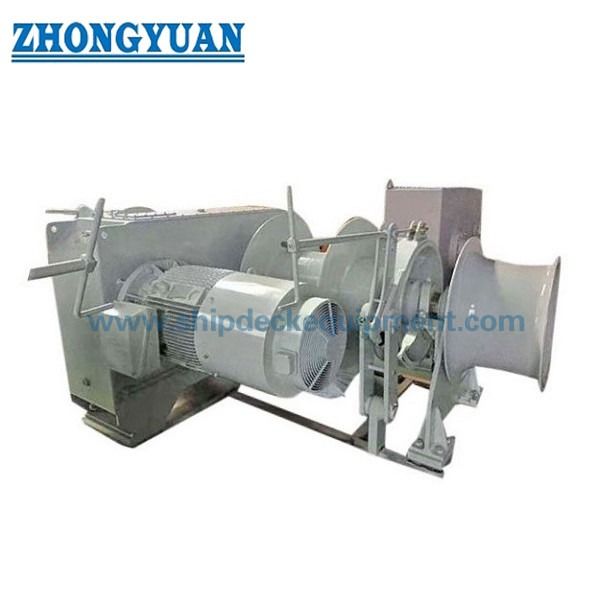

Estructura y componentes: Motor eléctrico. Caja de cambios. Rueda gitana. Batería única. Cabeza de curva. Freno de banda. Embrague de mandíbula. Panel de control. Marco base.
Atributos personalizados
Tamaño de la cadena: 50 mm. Grado de la cadena: U3. Tirada de la cadena: 106124 kN. Carga del freno: 617713 kN. Tipo de accionamiento: eléctrico.
Configuración personalizada y guía de consulta
Tamaño de la cadena. Grado de la cadena. Requisito de tracción. Carga de freno. Sistema de control. Espacio de instalación. Tipo de embarcación.
Envíe la información anterior para la selección del modelo, el dibujo GA y la cotización.
Cómo funciona
El motor eléctrico impulsa la caja de cambios para girar la rueda gitana para el manejo de la cadena de anclaje.
La cadena de anclaje se controla a través del cigano, mientras que el sistema de frenos asegura un agarre seguro durante el anclaje.
El tambor y la cabeza de curvatura proporcionan el manejo de cuerdas auxiliares para la asistencia de amarre.
Aplicaciones
Aplicaciones: Operaciones de manejo de anclaje. Buques comerciales. Transportistas de graneles. Buques de alta mar. Cisternas.
Certificaciones y ventajas
Las certificaciones: CCS ABS DNV BV LR NK RINA IRS RS
Ventajas: Diseño compatible con la clase Sistema de manejo de cadena dedicado Rendimiento de frenado estable Activación eléctrica confiable Adecuado para buques medianos y grandes Mantenimiento fácil
Dibujo y fotos
• Dibujo de las disposiciones generales
• Dibujo del sistema gitano y de las cadenas
• Diseño de las instalaciones
• Fotos del producto
Información sobre los pedidos
• MOQ: 1 unidad
• Tiempo de entrega: basado en el proyecto
• Pago: T/T, L/C
• Personalización: disponible
Preguntas frecuentes
P1: ¿Cuál es la función principal de este windlass?
R: Manejo de cadenas de anclaje mediante sistema gitano.
P2: ¿Es adecuado para operaciones de amarre?
R: Proporciona amarre auxiliar mediante tambor, pero es principalmente para el manejo del anclaje.
P3: ¿Qué grado de cadena es compatible?
A: cadenas de anclaje de grado 3 (U3).
