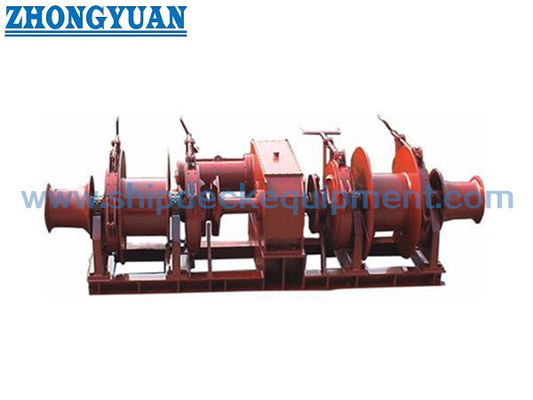

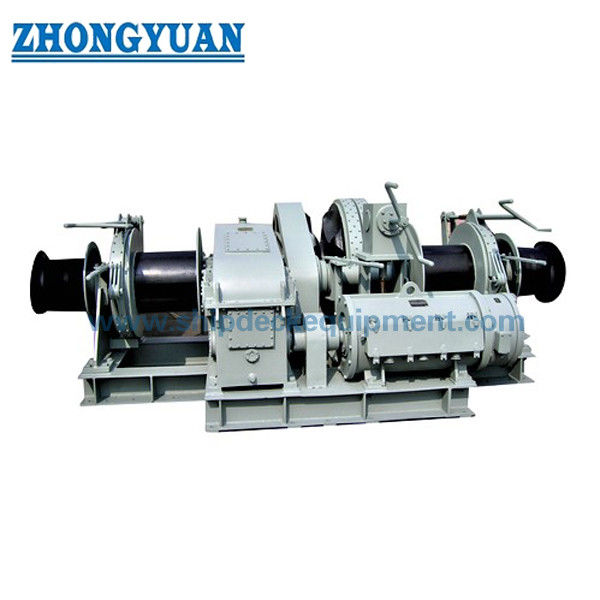

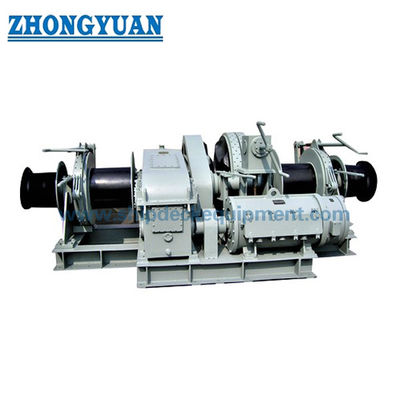

12.5 ¥114mm Ventilador de anclaje eléctrico con doble tambor y cabeza de curvatura.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Diámetro de la cadena de anclaje: | Φ32mm | Carga de tracción nominal: | 43.5kN |
|---|---|---|---|
| Velocidad de trabajo: | 9m/min | Carga de amarre: | 30KN |
| Carga de apoyo: | 261KN | potencia del motor: | 16/16/11KW |
| Velocidad: | 9m/min | Número gitano: | Doble |
| Fuente de alimentación: | Las medidas de seguridad se aplicarán a las instalaciones de las categorías IIa, IIIb y IV. | ||
| Resaltar: | chigre eléctrico de acero del ancla 9m/min,chigre eléctrico del ancla 9m/Min,Chigre eléctrico de CCS para los barcos |
||
Descripción de producto
12.5–114mm Molinete Eléctrico para Ancla con Doble Tambor y Cabeza de Cabrestante | Sistema de Manejo de Anclas Marinas
Descripción General del Producto
El sistema de molinete eléctrico para anclas está diseñado principalmente para operaciones de manejo de cadenas de anclas en embarcaciones marinas.
Integra una rueda de gaza para el control de la cadena de anclas y un tambor/cabeza de cabrestante para operaciones auxiliares con cabos de amarre.
El sistema garantiza un anclaje seguro mediante la elevación, descenso y frenado controlados de las cadenas de anclas.
Este sistema está diseñado principalmente para el manejo de cadenas de anclas, con capacidad auxiliar de amarre a través del tambor y la cabeza de cabrestante.
Especificaciones Rápidas
• Tamaño de Cadena de Ancla: 12.5–114 mm
• Tiro de Cadena de Ancla: 5.9–617 kN
• Carga de Frenado: 30–4228 kN
• Velocidad de Cadena: 9 m/min
• Tiro de Cabeza de Cabrestante: 5–350 kN
• Potencia del Motor: 3–200 kW
• Tipo de Accionamiento: Eléctrico
• Configuración: Gaza simple + doble tambor + cabeza de cabrestante
• Grado de Cadena: U2 / U3
• Control: Local / Remoto
Parámetros Técnicos Principales (simplificados)
| Cadena (mm) | Tiro de Cadena (kN) | Carga de Freno (kN) | Velocidad (m/min) | Tiro de Cabrestante (kN) | Potencia del Motor (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Guía de Selección
Paso 1 – Seleccionar Tamaño de Cadena | Paso 2 – Ajustar Tiro de Cadena de Ancla | Paso 3 – Confirmar Carga de Frenado | Paso 4 – Seleccionar Tiro de Cabrestante | Paso 5 – Confirmar Tipo de Accionamiento | Paso 6 – Seleccionar Configuración | Paso 7 – Diseño de Instalación
Estructura y Componentes
Estructura y Componentes: Motor eléctrico | Caja de cambios | Rueda de gaza (manejo de cadena) | Doble tambor (manejo de cabo) | Cabeza de cabrestante | Sistema de frenos | Sistema de embrague | Tope de cadena | Panel de control | Bastidor base
Atributos Personalizados
Tamaño de Cadena | Tiro de Cadena | Carga de Freno | Tiro de Cabrestante | Tipo de Accionamiento | Configuración | Control
Guía de Configuración y Consulta Personalizada
Tamaño de Cadena | Grado de Cadena | Tiro | Carga de Freno | Requisito de Cabrestante | Sistema de Control | Requisito de Instalación
Cómo Funciona
El motor eléctrico acciona la caja de cambios para hacer girar la rueda de gaza para el manejo de la cadena de anclas.
El ancla se sube o baja a través de la gaza, mientras que los sistemas de frenado y embrague garantizan un funcionamiento seguro.
El tambor y la cabeza de cabrestante proporcionan funciones auxiliares de manejo de cabos.
Aplicaciones
Operaciones de manejo de anclas | Sistemas de anclaje de barcos | Embarcaciones comerciales | Embarcaciones offshore | Buques de guerra y patrulla
Certificaciones y Ventajas
Certificaciones: CCS | ABS | DNV | BV | LR | NK | RINA
Ventajas: Diseño dedicado para manejo de cadena | Alta capacidad de frenado | Soporte de amarre integrado | Diseño que ahorra espacio | Rendimiento marino fiable
Dibujos y Fotos
• Dibujo de disposición general
• Dibujo de gaza y sistema de cadena
• Diseño de instalación
• Fotos del producto
Información de Pedido
• MOQ: 1 Unidad
• Entrega: Basada en proyecto
• Personalización: Disponible
Preguntas Frecuentes
P1: ¿Cuál es la función principal?
R: Manejo de cadena de ancla utilizando el sistema de gaza.
P2: ¿Puede manejar cabos?
R: Sí, a través del tambor y la cabeza de cabrestante.
P3: ¿Qué grado de cadena se admite?
R: Cadenas estándar U2 y U3.
