Tope de cable de cadena de anclaje de barra de rodillo con gancho | JIS F 2031 para cadena de ancla grande de 70 a 132 mm

Tope de cable de cadena de anclaje de barra de rodillo con gancho | JIS F 2031 para cadena de ancla grande de 70 a 132 mm

Descripción general del producto

El tope del cable de la cadena del ancla tipo barra enrollable de 70 a 132 mm con gancho se instala en la ruta de la cadena del ancla, normalmente delante del molinete y alineado con la disposición de la cadena del ancla del barco. Se utiliza para sujetar y sujetar cadenas de ancla de gran diámetro de modo que la fuerza de sujeción de la cadena pueda transferirse a la base del tope y a la estructura del barco en lugar de ser transportada continuamente por el molinete.

El diseño del gancho permite que el tope se enganche con la cadena del ancla y funcione como un gancho de sujeción de la cadena del ancla dentro de la disposición del tope. Esta página está escrita para cadenas de ancla grandes de 70 mm a 132 mm, donde el ajuste de la cadena, la resistencia de la base, la dirección del paso de la cadena, la calidad del material, el tratamiento de la superficie y el alcance del certificado deben confirmarse antes de la producción. El producto es un dispositivo de sujeción de cadenas de anclaje, no un gancho de elevación ni un aparato de elevación.

Especificaciones rápidas

• Tipo de producto: Tope de cable de cadena de ancla tipo barra de rodillos con gancho → dispositivo de sujeción de cadena para sistemas de anclaje de barcos.
• Rango de tamaño de cadena: 70–132 mm → adecuado para cadenas de ancla de gran diámetro donde se deben comprobar los cimientos de la cubierta y la dirección del paso de la cadena.
• Referencia estándar: JIS F 2031 → referencia estándar del tope de cable actual; JIS F 2032 puede aparecer en dibujos antiguos y solo se debe verificar la compatibilidad de reemplazo.
• Función de gancho: gancho de sujeción de la cadena del ancla → engancha el eslabón de la cadena y ayuda a asegurar la cadena dentro del dispositivo de tope; no es un gancho de elevación.
• Dimensiones principales proporcionadas: h, h1, h2, L, L1, L4, B, b y D → útiles para el diseño de la cubierta, verificación de cimientos y confirmación de cotizaciones.
• Rango de peso aproximado: 1096–5750 kg → importante para la manipulación, el embalaje, el transporte y la planificación de la instalación en astilleros.
• Opciones de materiales: acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular y acero forjado → la calidad del material final y la ruta de fabricación deben seguir los requisitos del proyecto.
• Tratamiento de superficie: granallado Sa 2.5 + imprimación de taller epoxi de una capa, galvanizado, pulido o tratamiento personalizado → recubrimiento final para que coincida con las especificaciones del recipiente.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme el tope del cable de la cadena del ancla tipo barra enrollable JIS F 2031 con gancho. Si el dibujo del proyecto aún menciona el antiguo JIS F 2032, confirme la compatibilidad del reemplazo antes de cotizar.

Paso 2: Confirme el diámetro nominal de la cadena del ancla de 70 mm a 132 mm, el grado de la cadena, la geometría del eslabón de la cadena y si el gancho de tope coincide con el eslabón de la cadena real.

Paso 3: Confirme la posición de instalación, la dirección del paso de la cadena, el espacio disponible en la cubierta, la interfaz de los cimientos, el refuerzo de la cubierta y los requisitos de instalación del astillero.

Paso 4: Confirme los requisitos de material: acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular, acero forjado o calidad de material especificada por el proyecto.

Paso 5: Confirme el tratamiento de la superficie: chorro Sa 2.5 con imprimación epoxi, superficie galvanizada, superficie de acero inoxidable pulido, sistema de recubrimiento final o requisito especial anticorrosión.

Paso 6: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase, inspección testigo u otro requisito de aprobación específico del proyecto.

Paso 7: proporcione la cantidad, el tipo de embarcación, el plano de instalación o la fotografía de referencia, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cuerpo del tope de la barra de rodillos | Gancho de sujeción de cadena de ancla | Gran paso de cadena | Área de contacto de cadena | Base de cimentación | Área de compromiso del tapón | Tratamiento superficial según pedido

Ventajas de mantenimiento, instalación e ingeniería de cadenas

• El tope está diseñado para cadenas de ancla grandes de 70 mm a 132 mm, donde la sujeción de la cadena, la disposición de los cimientos y la transferencia de carga de la estructura del barco requieren una verificación cuidadosa.
• La disposición de gancho puede acoplarse al eslabón de la cadena del ancla y funcionar como un gancho de sujeción de la cadena del ancla dentro del conjunto de tope. El ajuste de la cadena debe confirmarse con el tamaño real del eslabón de la cadena y el grado de la cadena.
• Colocar el tope delante del molinete ayuda a transferir la fuerza de sujeción de la cadena del ancla a la base del tope y a la estructura del barco cuando se asegura correctamente de acuerdo con el procedimiento operativo del barco.
• La barra de rodillos y la disposición de contacto de la cadena apoyan la alineación de la cadena y reducen el contacto concentrado en comparación con una obstrucción plana, mientras que la trayectoria final de la cadena debe coincidir con la disposición del recipiente.
• El elevado peso unitario y las grandes dimensiones requieren una manipulación planificada, elevación durante la instalación, embalaje para el transporte y preparación de los cimientos del astillero.
• La selección del material debe confirmarse según la carga del proyecto, el tamaño de la cadena, el entorno de corrosión, el alcance de la inspección y los requisitos de aprobación de clase.
• La preparación de la superficie mediante granallado Sa 2.5 e imprimación de taller proporciona una base controlada para el recubrimiento posterior; El sistema de pintura final debe seguir las especificaciones de recubrimiento del recipiente.
• En los datos suministrados no se proporciona SWL, carga de prueba, carga permitida o grado de cadena. Estos valores no deben publicarse hasta que sean confirmados por un dibujo estándar, un cálculo o un documento de proyecto aprobado por la clase.

Atributos personalizados

• Referencia estándar: JIS F 2031 → utilizar como estándar de página principal para tope de cable; La antigua redacción JIS F 2032 debe tratarse como referencia heredada cuando se encuentra en dibujos más antiguos.
• Tipo: Tipo barra con rodillo con disposición de gancho → tope diseñada para sujetar cadenas de ancla grandes en el sistema de anclaje.
• Tamaño de la cadena: 70–132 mm → seleccione según el diámetro real de la cadena del ancla y la geometría del eslabón de la cadena.
• Función del gancho: Gancho de sujeción de la cadena del ancla → sostiene/asegura el eslabón de la cadena dentro de la disposición del tope; no es un gancho de elevación.
• Material: acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular o acero forjado → la calidad final del material debe confirmarse antes de la producción.
• Tratamiento de superficie: Chorro Sa 2.5 + imprimación de taller epoxi / galvanizado / pulido / personalizado → el acabado superficial final sigue el pedido y las especificaciones del recipiente.
• Posición de instalación: Delante del molinete en la ruta de la cadena del ancla → cimientos, la dirección del cable de la cadena y el refuerzo de la cubierta deben confirmarse mediante un dibujo.
• Requisito de certificado: disponible según los requisitos del proyecto → la inspección de clase, la trazabilidad del material y el alcance de la aprobación deben confirmarse antes de realizar el pedido.
• Personalización: Disponible → el material, el revestimiento, la interfaz de base o el alcance de la inspección personalizados deben basarse en el dibujo confirmado y los requisitos del proyecto.

Cómo funciona

La cadena del ancla pasa a través de la ruta del tope → La disposición del gancho y la barra de rodillos se engancha con el eslabón de la cadena → La fuerza de sujeción de la cadena se transfiere a través del cuerpo del tope a los cimientos y la estructura del barco → El molinete se libera de la carga de retención continua cuando la cadena está correctamente asegurada

Aplicaciones

Sistemas de fondeo para buques | Anclajes en cubierta de proa | Cadena de ancla grande 70–132 mm | Dispositivos de protección del molinete | Proyectos de obra nueva | Proyectos de sustitución y reparación | Buques de carga | Graneleros | Petroleros | Buques portacontenedores

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

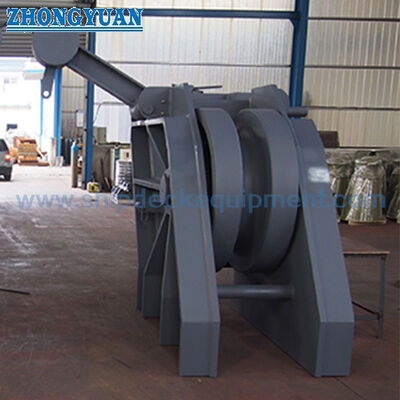

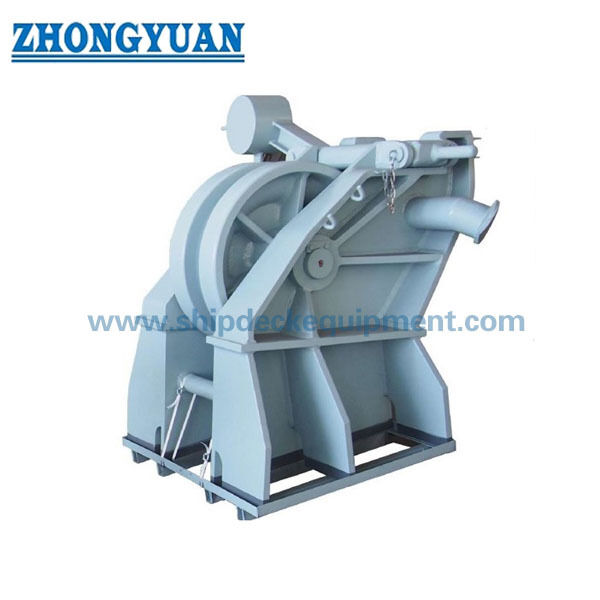

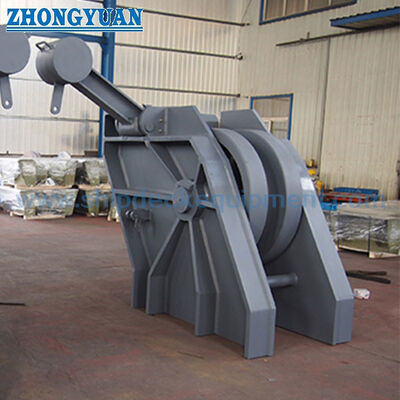

Dibujo y fotos

Preguntas frecuentes

P1: ¿El gancho de este tope de cable de cadena es un gancho de elevación?

R1: No. El gancho se utiliza como gancho de sujeción de la cadena del ancla dentro del dispositivo del tope de la cadena. Está destinado a sujetar/asegurar el eslabón de la cadena del ancla, no a levantar carga, levantar equipos ni reemplazar un aparato de elevación certificado.

P2: ¿Cómo se debe seleccionar el tamaño correcto del tope de cadena?

A2: Seleccione el tamaño según el diámetro de la cadena del ancla, la geometría del eslabón de la cadena, el grado de la cadena, el dibujo de la embarcación, la dirección del paso de la cadena, el espacio de instalación, los cimientos de la cubierta y los requisitos de clase. La tabla suministrada indica únicamente las dimensiones y el peso principales; no proporciona SWL ni carga de prueba.

P3: ¿Qué información se necesita antes de la cotización?

R3: Confirme la designación estándar final, el tipo, el diámetro de la cadena, el grado del material, el tratamiento de la superficie, la cantidad, el requisito del certificado, el plano de instalación, el tipo de recipiente, el destino de entrega y el tiempo de entrega requerido. Si se requiere inspección de testigos de clase o revisión de cálculos, se debe indicar antes de la cotización.
