12.5–30 mm Molinete Hidráulico Ahorrador de Espacio | Equipo Compacto de Manejo de Anclas Marinas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Diámetro de la cadena de anclaje: | Φ40 mm | Carga de anclaje: | 68KN |
|---|---|---|---|
| Carga de las ataduras: | 68KN | Capacidad de cuerda: | 150m |
| Velocidad de conexión: | 6-18m/min | potencia del motor: | 30kW |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | ||
| Resaltar: | Chigre hidráulico del ancla 30KW,chigre hidráulico del ancla del 150m,Chigre eléctrico del ancla 30KW |
||
Descripción de producto
12.5 30 mm ahorro de espacio ventanilla de anclaje hidráulico
Resumen del producto
El gancho de anclaje hidráulico de ahorro de espacio está diseñado específicamente para el manejo de cadenas de anclaje en buques con espacio limitado en cubierta.
El sistema adopta una caja de cambios integrada compacta y un diseño de motor hidráulico, lo que minimiza la huella de instalación al tiempo que mantiene un rendimiento de manejo de anclaje confiable.
Es adecuado para embarcaciones pequeñas, barcos de trabajo y barcos con diseños estrechos de cubierta delantera.
Este windlass está diseñado principalmente para el manejo de cadenas de anclaje, con manejo de cuerda auxiliar opcional a través del extremo de deformación.
Especificaciones rápidas
• Tamaño de la cadena de anclaje: 12,5 ≈ 30 mm
• Tirón de la cadena de anclaje: 5,9 38,3 kN
• Carga de retención del freno: 30 231 kN
• Velocidad de la cadena: 915 m/min
• Tirón de la cabeza de deformación: 5 ̊30 kN
• Capacidad de longitud de la cadena: hasta 82,5 m
• Potencia del motor: 415 kW
• Tipo de accionamiento: hidráulico (HPU eléctrico)
• Configuración: mono / doble cigano + extremo deformación
• Control: control local con el joystick
• Calidad de la cadena: U2 / U3
Principales parámetros técnicos
| En el caso de las máquinas de ensayo | Pulsado de la cadena (kN) | Carga del freno (kN) | Velocidad (m/min) | Pulsado por deformación (kN) | Potencia del motor (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 años | 5 | 4 |
| 14/16/17. ¿Qué quieres decir?5 | 8.3/10.9/13 | No incluido | ≥ 9 años | 8 | 5.5 |
| El 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 años | 10 | 7.5 |
| 24 horas al día | 24.5/28. ¿Qué quieres decir?7 | No obstante lo dispuesto en el apartado 1 | ≥ 9 años | 20 | 11 |
| El 28/30 | 33.3/38. ¿Qué quieres decir?3 | 202/231 de la misma | ≥ 9 años | 30 | 15 |
| 32/34/36 | 43.5/49.1/55. ¿Qué quieres decir?1 | 261/294/329 Las demás | ≥ 9 años | 30 | 22 |
Guía de selección
Paso 1 Seleccione el tamaño de la cadena (12,5 ∼30 mm) Paso 2 Puxe la cadena de anclaje (5.9 ∼38.3 kN) Paso 3 Confirmar la carga de frenado (30 231 kN) Paso 4 Seleccionar la velocidad de la cadena (9 15 m/min) Paso 5 Confirmar el accionamiento hidráulico Paso 6 Seleccionar la configuración Paso 7 Diseño de instalación
Estructura y componentes
Estructura y componentes: motor hidráulico (integrado) caja de cambios compacta rueda gitana (manejo de cadena) cabeza de curva sistema de frenos sistema de embrague unidad de potencia hidráulica válvula de control marco base
Atributos personalizados
Tamaño de la cadena. Tirada de la cadena. Carga de freno. Tirada de curva. Tipo de accionamiento. Configuración. Tipo de control.
Configuración personalizada y guía de consulta
Tamaño de la cadena. Grado de la cadena. Requisito de tracción. Carga de freno. Espacio de instalación. Sistema de control. Tipo de embarcación.
Cómo funciona
El motor hidráulico impulsa la caja de cambios para girar la rueda gitana para el manejo de la cadena de anclaje.
El anclaje se eleva o baja a través del cigano, mientras que el sistema de frenos y embrague garantiza un control seguro de la carga.
El diseño integrado compacto garantiza un funcionamiento eficiente en un espacio de instalación limitado.
Aplicaciones
Aplicaciones: embarcaciones pequeñas. Barcos de trabajo. Barcos pesqueros. Barcos patrulla. Barcos de cubierta estrecha.
Certificaciones y ventajas
Las certificaciones: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
Ventajas: diseño compacto que ahorra espacio. Motor hidráulico integrado y caja de cambios. Fácil instalación. Bajo mantenimiento.
Dibujo y fotos
• Dibujo de las disposiciones generales
• Dibujo de una estructura compacta
• Diseño de las instalaciones

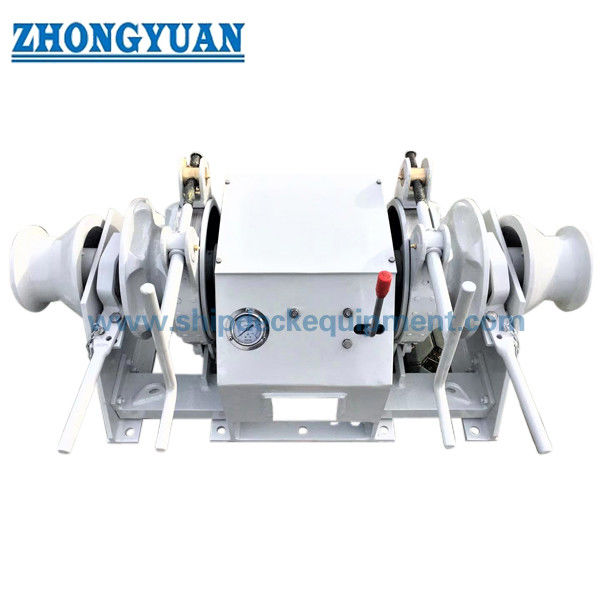

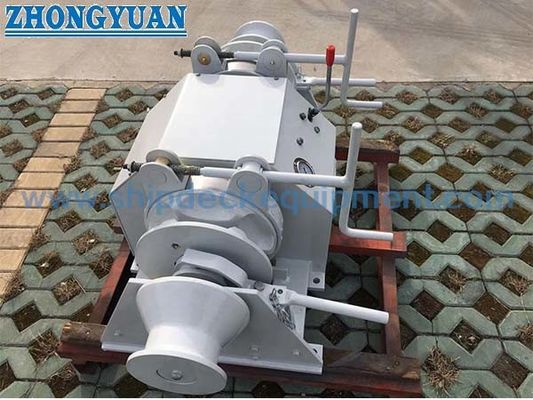

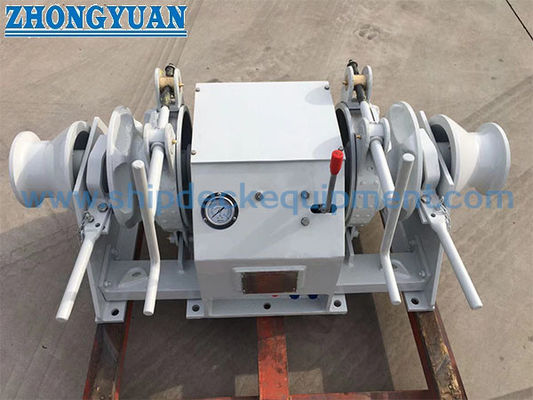

• Fotos del producto
Información sobre los pedidos
• MOQ: 1 unidad
• Tiempo de entrega: según el proyecto
• Pago: T/T, L/C
• Personalización: disponible
Preguntas frecuentes
P1: ¿Qué hace que este windlass sea diferente?
R: Diseño integrado compacto para espacio limitado en la cubierta.
P2: ¿Es adecuado para buques de gran tamaño?
R: Está diseñado principalmente para buques pequeños y medianos.
P3: ¿Se puede personalizar la configuración?
R: Sí, las configuraciones de cigano y deformación se pueden personalizar.
