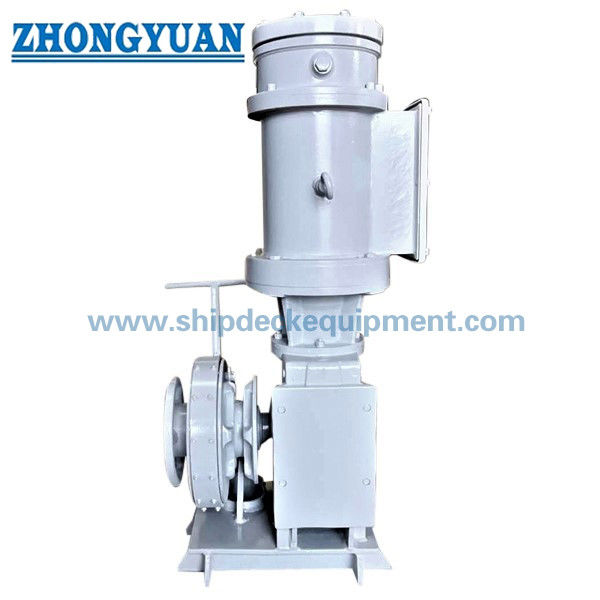

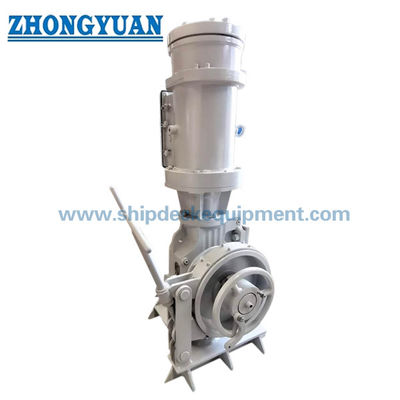

12.5 26 mm Ventana eléctrica vertical.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Carga de trabajo: | 6.6KN | Sobrecarga: | 9.9KN |
|---|---|---|---|
| Carga de apoyo: | 41KN | Tipo: | motor vertical |
| Velocidad (m/min): | ≥12m/minuto | Cadena de anclaje: | Diámetro 12,5 (mm), U2 |
| Material: | Acero suave, fundición | Fuerza: | Motor eléctrico |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. | ||
| Resaltar: | chigre eléctrico vertical de 12.5m m,Chigre eléctrico vertical 6.6KN,equipo de la cubierta de la nave de 12.5m m |
||
Descripción de producto
12.5 26 mm Ventana eléctrica vertical.
Resumen del producto
Este windlass eléctrico vertical está diseñado para embarcaciones pequeñas con espacio limitado en la cubierta.
El diseño vertical minimiza la huella de instalación y es ideal para diseños compactos de cubierta.
Diseñado para una disposición de cubierta compacta y soluciones de anclaje rentables para buques pequeños.
Especificaciones rápidas
- Tamaño de la cadena: 12,5 ∼26 mm (U2) → Define la compatibilidad de la cadena de anclaje
- Carga de trabajo: 5,9 28,7 kN → Define el rango de capacidad de anclaje
- Carga de soporte: 30175 kN → Define la resistencia de retención estructural
- Velocidad: ≥ 9 m/min → Define la eficiencia de anclaje
- Potencia del motor: 3/1.2 8.5/3.5 kW → Define la capacidad de accionamiento
- Tipo de accionamiento: eléctrico → funcionamiento estable y sencillo
- Configuración: sistema de anclaje de cigano único → compacto
- Instalación: Vertical → Ahorra espacio en la cubierta
Principales parámetros técnicos
| Diámetro de la cadena (mm) | Carga de trabajo (kN) | Carga de apoyo (kN) | Velocidad (m/min) | Carga de amarre (kN) | Potencia del motor (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 años | 5 | 3 y 1.2 |
| 14 / 16 / 17.5 | 8.3 / 10.9 / 13.0 | 51 / 67 / 80 | ≥ 9 años | 8 | 4.3/1.7 |
| 19 / 20.5 / 22 | 15.3 / 17.9 / 20.6 | 95 / 110 / 126 | ≥ 9 años | 10 | 8.5/3.5 |
| 24 / 26 | 24.5 / 28.7 | 149 / 175 | ≥ 9 años | 20 | 8.5/3.5 |
Guía de selección
Paso 1 Seleccione el diámetro de la cadena → 12,526 mm según el recipiente
Paso 2 Confirmación de la carga de trabajo → Define la capacidad de anclaje
Paso 3 Confirmación de la carga de soporte → Garantiza la seguridad de la sujeción del freno
Paso 4 Confirmación de la carga de amarre Si se requiere amarre auxiliar
Paso 5: Confirmar la velocidad → ≥9 m/min requisito de eficiencia
Paso 6 Confirmación del espacio de cubierta → Tipo vertical para espacio limitado
Estructura y componentes
Motor eléctrico caja de cambios rueda gitana eje principal freno embrague marco base
Atributos personalizados
- Tamaño de la cadena: 12,5 ∼ 26 mm → Compatibilidad
- Carga de trabajo: 5,9 ∼ 28,7 kN → Rango de capacidad
- Carga de soporte: 30175 kN → Resistencia estructural
- Velocidad: ≥ 9 m/min → Eficiencia
- Potencia del motor: 3/1.2 8.5/3.5 kW → Selección del accionamiento
- Instalación: vertical → ahorro de espacio
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Guía de consulta
Proporcione el tamaño de la cadena, el tipo de embarcación, la carga requerida y el espacio en cubierta.
Cómo funciona
El motor eléctrico impulsa la caja de cambios y el cigano para manejar la cadena de anclaje. El freno y el embrague garantizan un funcionamiento seguro.
Aplicaciones
Barcos pequeños. Barcos de trabajo. Barcos interiores. Barcos de cubierta compacta.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes; diseño vertical compacto, ahorro de espacio, rentable y confiable.
Dibujo y fotos

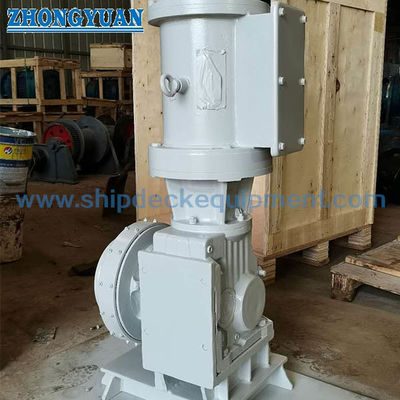

Dibujo de GA Layout de instalación Fotos del producto
Ordenar
MOQ:1. Entrega: 60-120 días.
Preguntas frecuentes
P1: ¿Por qué tipo vertical? A: Ahorra espacio en la cubierta.
P2: ¿Se puede utilizar para amarre?
P3: ¿Qué tamaños de cadenas soportados?
