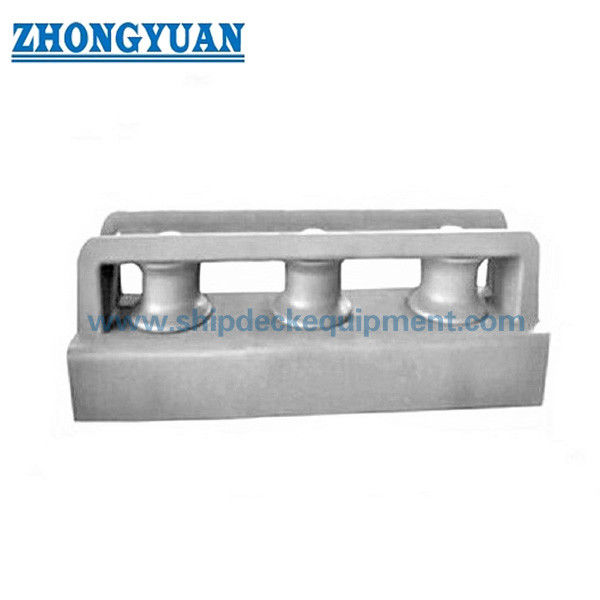

150–450 mm Tipo Cerrado Guía de Cabo de 3 Rodillos | JIS F2014 DF DS Guía de Cabo de Acero Fundido para Amarre
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | JIS F 2014-1987 | Tipo: | DF&DS TIPO CERRADO |
|---|---|---|---|
| Diámetros de rodillos: | 150~450 mm | Rodillo no.: | 3 rodillos |
| Peso del rodillo: | 53,8~650kg | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Resaltar: | El tipo cerrado de buque de buque,3 Rodillos en el barco,JIS F 2014 Conductor de buques en el puerto |
||
Descripción de producto
150–450mm Guía de cabos cerrada de 3 rodillos | JIS F2014 DF DS Guía de cabos de acero fundido para costado de barco para amarre
Descripción del producto
La guía de cabos cerrada de 3 rodillos JIS F2014 DF/DS está diseñada para la guía controlada del cabo de amarre en las posiciones de cubierta del costado del barco.
La estructura consta de tres rodillos encerrados dentro de un marco de placa superior, lo que garantiza una trayectoria definida del cabo y evita que el cabo escape bajo carga.
En comparación con las guías de cabos abiertas, el diseño de tipo cerrado proporciona un mejor control del cabo, lo que lo hace adecuado para amarres en línea recta y diseños de cubierta confinados.
Especificaciones rápidas
Diámetro del rodillo: 150–450 mm → Determina la compatibilidad del cabo
Consideración de carga: A seleccionar en función de la carga de rotura del cabo → Garantiza un funcionamiento seguro en condiciones de trabajo
Tipo de estructura: Tipo cerrado → Trayectoria controlada del cabo
Configuración de rodillos: 3 rodillos → Distribución de carga
Estándar: JIS F2014-1987
Material: Acero fundido / Acero C-Mn
Superficie: Sa2.5 + recubrimiento epoxi
Aplicación: Amarre en costado de barco
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Parámetros técnicos principales
Nota: Para la selección basada en la carga o la coincidencia de SWL, contáctenos para obtener soporte técnico.
| Nominal Diám. |
Rodillo | Casquillo | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Mín. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominal Diám. |
Arandela | Perno | Asiento y Soporte | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominal Diám. |
Asiento y Soporte | Tornillo de fijación para casquillo | Pieza de verificación | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Perno Nominal Diám. |
Perno Longitud |
No. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Guía de selección
Necesita ayuda para seleccionar el tamaño y la capacidad de carga correctos de la guía de cabos? Contáctenos para soporte de ingeniería.
Paso 1 – Seleccionar el diámetro del rodillo
Paso 2 – Confirmar el tipo de cabo
Paso 3 – Confirmar la carga de rotura del cabo → Asegurar que el tamaño de la guía de cabos coincida con la capacidad del cabo
Paso 4 – Confirmar la instalación
Paso 5 – Confirmar la certificación
Paso 6 – Confirmar la trayectoria del cabo (controlada)
Estructura
Marco de placa superior | 3 rodillos | Eje de pasador | Cojinete de casquillo | Placas laterales
Tipo cerrado vs Tipo abierto
Tipo cerrado → Con placa superior, trayectoria controlada del cabo.
Tipo abierto → Sin placa superior, entrada flexible del cabo.
Atributos personalizados
Estructura cerrada → Evita el escape del cabo
Tres rodillos → Distribución de carga
Acero fundido → Duradero
Guía de consulta
Por favor, proporcione el diámetro del cabo, el tipo de cabo, la posición de instalación y el requisito de certificación.
Necesita soporte para SWL o coincidencia de carga? Nuestro equipo de ingeniería puede ayudar con la selección adecuada.
Cómo funciona
El cabo pasa a través de rodillos cerrados asegurando una dirección controlada.
Aplicaciones
Amarre de barcos | Guía de costado de barco
Certificaciones y Ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Dibujo y Fotos
Dibujo de disposición general y fotos del producto disponibles
Pedido
MOQ: 1 Unidad | Entrega: 30–60 días
Preguntas frecuentes
P1: ¿Qué es el tipo cerrado?
R: Con placa superior.
P2: ¿Cuándo usar?
R: Guía de cabo recta.
P3: ¿Diferencia?
R: El cerrado controla el cabo, el abierto es flexible.
P4: ¿Cómo considerar la carga para una guía de cabos de tipo cerrado?
R: La guía de cabos debe seleccionarse en función del diámetro del cabo y la carga de rotura correspondiente. La estructura está diseñada para guiar y controlar el cabo de forma segura dentro de condiciones de carga definidas.
