Nave de elevación oval material de la placa del ojo del ISO que forja 8146 Eyeplate que amarra el equipo
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar: | ISO 8146-1990 | Tamaños nominales: | 0.4-50 mm |
|---|---|---|---|
| Tipo: | Tipo A, Tipo B | Carga permitida: | 4 a 500KN |
| Material: | Acero dulce, acero inoxidable Forjado de acero C-Mn | Tratamiento superficial: | chorro de arena a S2.5 + una capa de imprimación epoxi |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Resaltar: | Placa oval del ojo TAN 8146-1985,Placa oval del ojo,Nave del ISO 8146 que amarra el equipo |
||
Descripción de producto

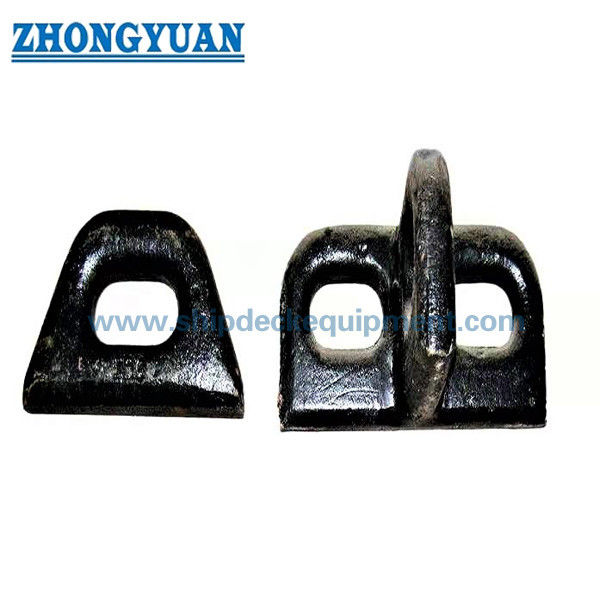

Placa ocular ovalada para fijación en cubierta de barco | Placa de ojo forjada ISO 8146 tipo A / tipo B
Descripción general del producto
La placa de ojo ovalada ISO 8146 es una placa de ojo soldada a bordo que se utiliza para fijar terminales de cable, grilletes, poleas, dispositivos de amarre y otras conexiones aprobadas de estructuras de barcos. Normalmente se instala en cubiertas de barcos o cimientos estructurales donde es necesario verificar la dirección de la carga, el tamaño de la soldadura, el refuerzo de la base y el alcance de la inspección junto con el plano del barco.
Esta página está preparada para una placa ocular ovalada de acero/forjado suministrada de acuerdo con los datos ISO 8146 proporcionados por el cliente. La información suministrada enumera el Tipo A y el Tipo B con tamaños nominales de 0,4 a 50 y cargas permitidas de 4 kN a 500 kN. La información de referencia ISO en línea indica que ISO 8146 establece dimensiones y materiales para placas oculares ovaladas destinadas principalmente al montaje en cubierta de barcos y como placas oculares en brazos de manipulación de carga a bordo para fines de manipulación de carga; El año exacto de la edición ISO debe confirmarse antes del lanzamiento final.
Especificaciones rápidas
- Tipo de producto: Placa de ojo ovalada / placa de ojo de cubierta → se utiliza para puntos de fijación aprobados de estructuras de barcos, como terminales de cable, grilletes y poleas.
- Referencia estándar: ISO 8146 → estados de datos suministrados ISO 8146-1990; La información ISO en línea muestra ISO 8146:1985, por lo que se debe confirmar la edición estándar del proyecto.
- Rango de tipos: Tipo A y Tipo B → la selección del tipo debe seguir el dibujo del recipiente, la forma de montaje y la dirección de carga.
- Rango de tamaño nominal: 0,4 a 50 → rango de designación correspondiente a clases de carga permitidas de 4 kN a 500 kN.
- Carga permitida: 4 a 500 kN → utilice este término con cuidado y no lo reescriba como SWL, MBL, carga de rotura o carga de prueba sin la aprobación del proyecto.
- Datos de montaje suministrados: Valores mínimos de s/g de soldadura tipo A → el detalle de la soldadura y el refuerzo de la cubierta circundante deben ser confirmados por el astillero o la oficina de diseño.
- Opciones de materiales: acero dulce, acero forjado C-Mn, acero inoxidable o material especificado por el proyecto → la calificación final y el alcance del certificado deben confirmarse antes de la cotización.
- Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epoxi de una capa como referencia → el recubrimiento final, el galvanizado o el acabado de acero inoxidable siguen los requisitos del proyecto.
Principales parámetros técnicos
| Nominal tamaño |
Permisible carga kN |
a | b | do | d | mi | F | h | I | r1 | r2 | Montaje de tipo A Soldadura s mín. |
Montaje de tipo A Soldadura gramo mín. |
| 0,4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0,6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Guía de selección y consulta
Paso 1: Confirme el tipo de placa de ocular ovalada ISO 8146: Tipo A o Tipo B según el plano del recipiente y la disposición de montaje.
Paso 2: Confirme el tamaño nominal y la clase de carga permitida de 0,4/0,6/1/1,6/2/2,5/3/4/5/6/8/10/12/16/20/25/32/40/50.
Paso 3: Confirme la dirección de la carga, la pieza de conexión y la aplicación: terminal de cable, grillete, bloque de polea, punto de amarre, punto de fijación de la cubierta o uso aprobado de placa de ojo/manipulación de carga.
Paso 4: Confirme la plataforma o los cimientos estructurales, la longitud y el tamaño de la soldadura, el refuerzo local y si el elemento se utiliza para una nueva construcción o para un reemplazo.
Paso 5: Confirmar el grado del material, los requisitos de forjado, el tratamiento de la superficie, el sistema de recubrimiento, la cantidad, el alcance del certificado y los requisitos de inspección presencial de clase.
Paso 6: Proporcione el plano de instalación, el cálculo de carga o la nota de aprobación, si está disponible, el destino de entrega, el tiempo de entrega requerido y fotografías de referencia.
Estructura
Cuerpo de placa ocular ovalada forjada/acero | Apertura de ojos ovalada | Base de montaje soldada | Radio de contacto suave del grillete | Área de referencia de dirección de carga | Configuración de montaje tipo A/tipo B | Imprimación de taller o tratamiento de superficie específico
Ventajas de forja, soldadura e ingeniería
- La forma del ojo ovalado proporciona un punto de conexión definido para grilletes, terminales de cable y poleas donde el dibujo de la embarcación especifica las dimensiones ISO 8146.
- Las opciones de materiales forjados o de acero deben seleccionarse según la carga permitida, los requisitos del certificado de materiales, el entorno de corrosión y el alcance de la inspección de clase.
- La abertura del ojo y el radio de contacto deben repararse e inspeccionarse para reducir el contacto local agudo que pueda dañar grilletes, pasadores, terminaciones de cuerda o accesorios conectados.
- Las dimensiones de soldadura tipo A s y g se enumeran en la tabla suministrada, pero el astillero o la oficina de diseño deben confirmar los detalles reales de la soldadura y el refuerzo local de la cubierta.
- La dirección de la carga es fundamental para el uso del ocular. El producto no debe usarse fuera de la dirección de tracción, rango de ángulo, soporte de plataforma o alcance de inspección aprobados.
- Las superficies acabadas deben inspeccionarse para detectar grietas visibles y descamaciones después del forjado, mecanizado, esmerilado y preparación de la superficie.
- La carga permitida se mantiene separada de SWL, MBL, carga de rotura, carga de prueba y carga de prueba para evitar una interpretación de ingeniería incorrecta.
Atributos personalizados
- Estándar: ISO 8146 → uso cuando el astillero, el propietario o el dibujo especifican las dimensiones del ocular ovalado ISO.
- Tipo: Tipo A / Tipo B → seleccione según la forma de montaje y el dibujo del recipiente; Los valores de soldadura tipo A se proporcionan en la tabla actual.
- Tamaño nominal: 0,4 a 50 → seleccionado según la clase de carga permitida y el espacio de instalación.
- Carga permitida: 4 a 500 kN → clase de carga según los datos suministrados; no automáticamente SWL, MBL, carga de prueba o carga de rotura.
- Material: acero dulce / acero forjado C-Mn / acero inoxidable → el grado final del material y el requisito del certificado deben confirmarse antes de la cotización.
- Tratamiento de superficie: Chorro Sa 2.5 + imprimación epoxi → el recubrimiento final sigue las especificaciones de pintura del recipiente o los requisitos del cliente.
- Enfoque de la inspección: Apertura de ojos, cuerpo forjado, preparación de soldadura, grietas/descamaciones visibles y control dimensional → importante para la aceptación en astilleros.
- Requisito de certificado: Disponible según el alcance del pedido → la inspección de clase y el nivel de certificado deben confirmarse antes de la cotización.
Cómo funciona
Se prepara la estructura del barco o los cimientos de la cubierta → Se suelda la placa ovalada de acuerdo con el plano aprobado → Se conecta el grillete/terminal de cable/bloque de polea a través de la abertura del ojo → Se aplica la carga permitida en la dirección aprobada → Se verifican las soldaduras, la trazabilidad del material, el recubrimiento y la inspección de acuerdo con los requisitos del proyecto
Aplicaciones
Puntos de fijación de cubierta para buques | Conexiones de terminales de cable | Puntos de conexión de grilletes | Fijación del bloque de poleas | Dispositivos de amarre | Placas de sujeción en brazos de manipulación de carga a bordo cuando estén aprobadas | Proyectos de nueva construcción y reposición | Reparación y modernización de astilleros
Certificaciones y ventajas
Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Se puede utilizar esta placa ocular ovalada ISO 8146 como placa ocular de elevación?
R1: No debe tratarse como una placa de elevación general sin aprobación. La información en línea de ISO establece que las placas de ojo ovaladas están diseñadas para el montaje en la cubierta de un barco y como placas de sujeción en brazos de manipulación de carga a bordo para fines de manipulación de carga. El uso real de elevación o manejo de carga debe seguir el diseño de la embarcación, la dirección de la carga, los detalles de las soldaduras, el refuerzo de la cubierta y los requisitos de aprobación de clase.
P2: ¿La carga permitida es la misma que SWL, MBL, carga de rotura o carga de prueba?
R2: No. La mesa suministrada utiliza la carga permitida. No debe reescribirse como SWL, MBL, carga de rotura, carga de prueba o carga de prueba a menos que el dibujo del proyecto o el documento de aprobación defina claramente la relación de carga.
P3: ¿Qué información se necesita antes de la cotización?
R3: Confirme la edición ISO, Tipo A o Tipo B, tamaño nominal, carga permitida, grado del material, tratamiento de superficie, cantidad, requisito de certificado, plano de instalación, dirección de carga, destino de entrega y tiempo de entrega requerido.
