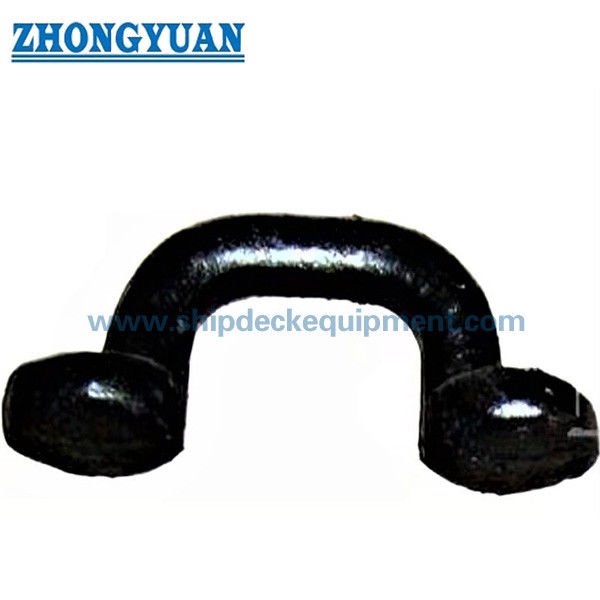

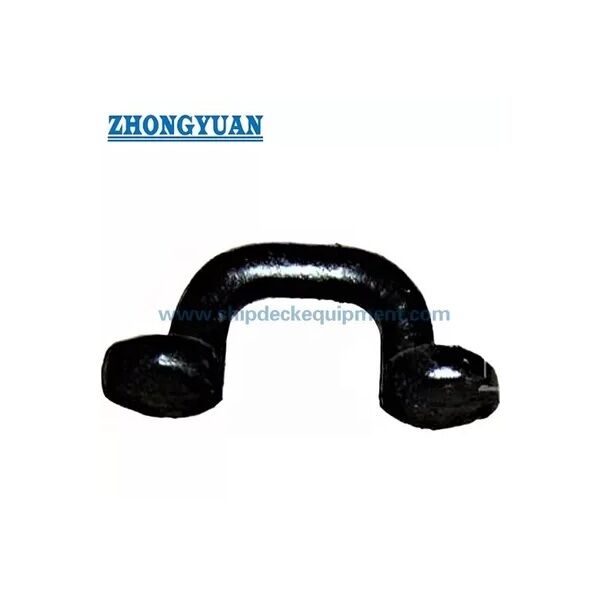

Placa de ojo ovalada forjada JIS F3410 tipo E | Accesorio de junta tórica para equipos de amarre de barcos

Descripción general del producto

La placa de ojo ovalada forjada JIS F3410 tipo E es un accesorio de fijación soldado que se utiliza en estructuras de barcos para fijar terminales de cable, grilletes, poleas o accesorios de conexión similares. Normalmente se selecciona cuando el dibujo del recipiente requiere una placa de ojo ovalada compacta con una carga permitida definida, apertura de ojo controlada, pata soldada y superficie de acabado liso.

Esta gama de tamaño pequeño cubre los números nominales 0,5, 1 y 2 con cargas permitidas de 4,9 kN a 19,6 kN. La placa de ojo debe instalarse únicamente en una estructura de barco adecuada con detalles de soldadura verificados, refuerzo circundante y dirección de carga aprobada. No debe tratarse como una orejeta de elevación general ni como un sustituto de una argolla de plataforma de elevación aprobada por el proyecto, a menos que el plano de diseño, la aprobación de clase y el alcance de la inspección confirmen ese uso.

Especificaciones rápidas

• Tipo de producto: Placa de ojo ovalada forjada / Accesorio de junta tórica → punto de conexión soldado para terminales de cable, grilletes, poleas y accesorios relacionados con el amarre en estructuras de barcos.
• Tipo estándar y suministrado: JIS F3410-1999 Tipo E → se utiliza para la selección de placas oculares basadas en estándares; La designación de tipo final debe compararse con el dibujo del proyecto antes de la producción.
• Rango nominal No.: 0,5 / 1 / 2 → rango compacto de carga baja para posiciones de fijación pequeñas donde el espacio y el tamaño de la soldadura son limitados.
• Rango de carga permitido: 4,9 a 19,6 kN → valor de selección para la placa del ojo; no lo mezcle con cargas de rotura de cuerda, cargas de prueba o SWL de elevación de proyectos.
• Dimensiones principales: d, L, H, R, D, T y pata de soldadura f → datos clave para el dibujo de la página web, la planificación de la soldadura y la confirmación de la cotización.
• Opciones de materiales: acero dulce, acero forjado C-Mn o acero inoxidable → el grado final del material y el requisito de soldabilidad deben confirmarse de acuerdo con las especificaciones del recipiente.
• Condición de la superficie: la superficie de la placa del ojo terminada debe estar libre de grietas visibles y descamación → importante para la aceptación de la inspección y la calidad segura de la superficie de conexión.
• Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epoxi de una capa como referencia → el sistema de recubrimiento final o el acabado de acero inoxidable deben seguir los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme JIS F3410 Tipo E y nominal No. 0,5 / 1 / 2 según el plano del recipiente, la carga permitida requerida y los accesorios de conexión.

Paso 2: Confirme el uso real: fijación de terminal de cable, conexión de grillete, conexión de polea, fijación relacionada con el amarre u otro punto de conexión de la estructura del barco.

Paso 3: Confirme la posición de instalación, la estructura circundante, el refuerzo, el tramo de soldadura f, la dirección de la carga y si la placa del ojo está instalada en la cubierta, mamparo u otra estructura aprobada.

Paso 4: Confirme los requisitos de material: acero dulce, acero forjado C-Mn, acero inoxidable o el grado de material exacto requerido por el propietario, el astillero o la sociedad de clase.

Paso 5: Confirme el tratamiento de la superficie, el sistema de recubrimiento, el alcance de la inspección, el certificado de material, el certificado del fabricante y los requisitos del certificado de clase antes de la cotización.

Paso 6: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano de instalación, la información del grillete de acoplamiento/terminal de cuerda y fotografías de referencia, si están disponibles.

Estructura

Cuerpo de ojo ovalado forjado | Apertura suave de los ojos | Base de fijación soldada | Pata de soldadura f | Área de transición redondeada | Superficie de conexión terminada | Imprimación de taller o tratamiento de superficie específico

Ventajas de forja, soldadura e ingeniería

• La construcción de acero forjado admite una forma de conexión compacta con espesor controlado, transiciones redondeadas y una mayor idoneidad para pequeños puntos de fijación soldados que un corte de placa suelta.
• La abertura ovalada proporciona un área de conexión definida para grilletes, terminales de cable o accesorios de polea, lo que ayuda al astillero a mantener los accesorios de conexión alineados con la dirección de carga prevista.
• El tramo de soldadura f especificado proporciona una referencia clara para la discusión sobre la instalación, pero el astillero o la oficina de diseño aún deben verificar el detalle final de la soldadura, la longitud de la soldadura y el refuerzo circundante.
• Las transiciones suaves alrededor del ojo y el área de la base ayudan a reducir los bordes afilados locales y permiten un asentamiento más confiable del hardware de conexión durante el servicio.
• El requisito de superficie suministrado de que las superficies terminadas estén libres de grietas visibles y descamaciones es importante para la inspección, la adhesión del recubrimiento y el servicio a bordo a largo plazo.
• La carga permitida se indica como valor de selección para la placa de ojo, no como cuerda MBL, carga de prueba o elevación libre SWL. La aprobación del proyecto debe definir el uso real permitido.
• La gama de tres tamaños es útil para embarcaciones pequeñas, barcos de trabajo, embarcaciones de servicio y lugares de conexión a bordo compactos donde se requiere una placa de ojo soldada más pequeña.

Atributos personalizados

• Estándar: JIS F3410-1999 → se utiliza cuando la especificación del proyecto requiere una placa de ojo ovalada para barco JIS.
• Tipo: Tipo E tal como se suministra → confirme con el dibujo estándar oficial y el dibujo del proyecto antes del lanzamiento de producción.
• No. nominal: 0,5 / 1 / 2 → seleccione según la carga permitida, el hardware de conexión y el espacio de instalación.
• Carga permitida: 4,9 / 9,8 / 19,6 kN → base de selección para la placa de ojo, no una carga de rotura de cable o SWL de elevación automática.
• Material: acero dulce / acero forjado C-Mn / acero inoxidable → grado exacto, trazabilidad y requisitos de soldabilidad por confirmar.
• Instalación: Soldado a la estructura del barco → refuerzo de cubierta o mamparo, el procedimiento de soldadura y la dirección de la carga deben ser revisados ​​por el astillero.
• Tratamiento de superficie: Chorro Sa 2.5 + imprimación epoxi → el sistema de recubrimiento final sigue las especificaciones de pintura del recipiente o los requisitos del cliente.
• Requisito de certificado: Disponible según los requisitos del proyecto → la inspección de clase y el alcance del certificado deben confirmarse antes de la cotización.

Cómo funciona

El terminal de cable/grillete/polea está conectado al ojo ovalado → La carga actúa a través de la placa del ojo en la dirección aprobada → La base soldada transfiere la fuerza a la estructura reforzada del barco → La inspección y el recubrimiento de la superficie se completan de acuerdo con los requisitos del proyecto

Aplicaciones

Cubiertas de barcos | Mamparos | Barcos de trabajo | Remolcadores | Buques de servicio | Pequeñas embarcaciones | Buques interiores | Fijación de terminales de cuerda | Puntos de conexión de grilletes | Puntos de fijación de poleas | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Qué significa la carga permitida para esta placa ocular?

R1: La carga permitida es el valor de selección para la placa del ojo según la norma prevista y la condición del proyecto. No debe tratarse como una carga de rotura del cable, una carga de prueba o una SWL de elevación sin restricciones. La aplicación final debe verificarse junto con la dirección de la carga, el detalle de la soldadura, el refuerzo de la estructura y los requisitos de clase.

P2: ¿Se puede utilizar esta placa de ojo ovalada forjada como ojo de plataforma de elevación?

A2: No por defecto. Esta página describe una placa de ojo de estructura de barco para fijar terminales de cable, grilletes, poleas o accesorios similares. El uso de elevación debe confirmarse por separado mediante el dibujo del proyecto, el cálculo, el diseño de soldadura, los requisitos de prueba y la aprobación de clase.

P3: ¿Qué información se necesita antes de la cotización?

A3: Confirme el estándar, el tipo, el número nominal, la carga permitida, el grado del material, el tratamiento de la superficie, la cantidad, la posición de instalación, la dirección de la carga, el alcance del certificado, el grillete de acoplamiento o el tamaño del accesorio, el destino de entrega y el tiempo de entrega requerido.
