JIS F B 2025 fijó el tipo naves ancla el cable de cadena aprieta el equipo del amarre de la nave
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | JIS F 2025-1992; Estándar de Japón | Tipo: | Tipo fijo |
|---|---|---|---|
| Diámetro nominal de la cadena: | 38 mm a 120 mm | Grado de cadena: | Aplicable a cadenas de ancla de grado 2 y 3; |
| Peso del rodillo: | 44~721kg | Materiales: | Acero dulce de alta resistencia, acero forjado de alta resistencia, acero inoxidable disponible, |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Instalación:: | Soldado en el casillero de cadena. | ||
| Resaltar: | nave de los jis f 2025-1992 que amarra el equipo,nave de los ccs que amarra el equipo,equipo que amarra de los jis f 2025-1992 en la nave |
||
Descripción de producto

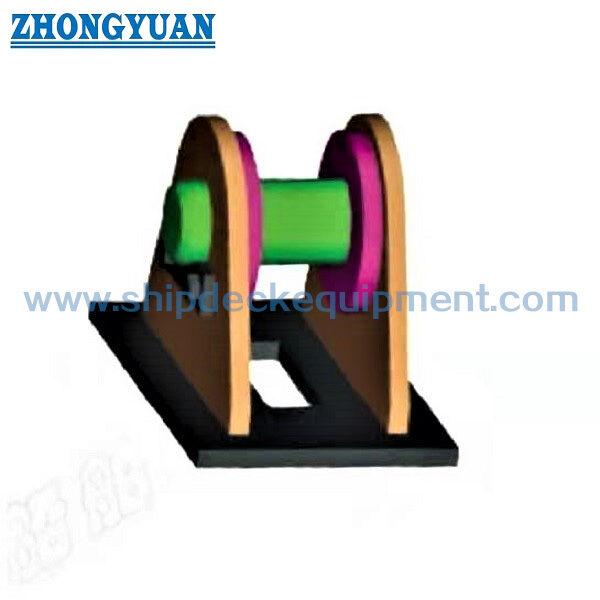

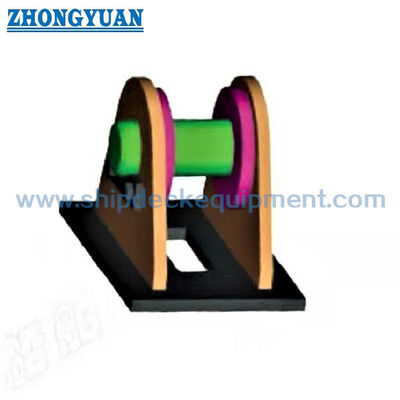

Cable de la cadena de anclaje fijo para el armario de la cadena JIS F 2025 Tipo B
Resumen del producto
La abrazadera de cable JIS F 2025 Tipo B es un dispositivo de sujeción fijo de extremo de cadena de anclaje instalado en el interior del casillero de la cadena.de la cadena de anclaje para que la cadena esté conectada positivamente a la estructura del buque durante el manejo y estibaje normales del anclaje.
El tipo B es la configuración fija en JIS F 2025 y debe distinguirse de la disposición desmontable de tipo A. No es un accesorio de amarre de cubierta, un tapón de cadena, un punto de elevación,o dispositivo de abandono de liberación rápida automáticaLa selección deberá basarse en el diámetro nominal de la cadena de anclaje aplicable, la edición estándar controlada o el dibujo aprobado, el acceso a la instalación, la interfaz de soldadura,estructura de la caja de cadenas circundante, sistema de revestimiento y requisitos de inspección del proyecto.
Especificaciones rápidas
- Función del producto: Fijación del extremo amargo de la cadena de anclaje en el interior del casillero → proporciona una conexión estructural definida para el extremo interno de la cadena.
- Norma y tipo: JIS F 2025 Tipo B, tipo fijo → la edición estándar actual es JIS F 2025:2021Los dibujos antiguos pueden citar todavía la edición de 1992.
- Rango de dimensiones nominales: B40 a B120 → cubre los diámetros nominales de las cadenas de anclaje aplicables de 38 mm a 120 mm.
- Referencia de material estándar: SS400 a la norma JIS G 3101 para el cuerpo y el pin de tipo B → los materiales alternativos requieren revisión del dibujo y aprobación del proyecto.
- Disposición de retención: Pin transversal con pieza de control del pin y perno/nut hexagonal → ayuda a evitar el desplazamiento involuntario del pin mientras se mantiene el acceso controlado.
- Instalación: Soldado a la estructura de la cadena → debe confirmarse la curvatura local, la pierna de soldadura, el refuerzo, la accesibilidad y el procedimiento de soldadura del astillero.
- Masa calculada: de 5,9 kg a 102 kg → útil para el manejo, el embalaje, la planificación de la instalación y la estimación de la carga.
- Protección de la superficie: Se pueden suministrar como acabado del proyecto Sa 2.5 de chorro y primer de fábrica epoxi → los detalles de galvanizado, recubrimiento final y lubricación están sujetos a confirmación.
Principales parámetros técnicos
| Anclaje aplicable En la cadena Dia. |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | T1 | T2 | D1 | El 4 | - ¿Cuál es el problema? |
| Entre 38 y 40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42 a 44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46 ~ 48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50 a 52. | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54 a 56 años | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| No se puede. | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~ 64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 años | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 - 78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81 a 84 años | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 años | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~ 95 años | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98 ~ 102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114 ~ 120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| Pieza de verificación para alfiler | de una longitud superior o igual a 15 mm Nueces hexagonales |
Piernas de soldadura | Calculado masa (kg) |
|||||||
| L6 | L7 | b2 | b3 | T5 | d6 | Tamaño nominal de hilo de tornillo d5 |
El 7 | F1 | F2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 y M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | M 12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | M 12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | M 12 | 25 | 6.5 | 6.5 | 11- ¿Qué quieres decir? |
| 100 | 70 | 30 | 19 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | En el caso de las | 10 | 18 | M 16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 23- ¿Qué quieres decir? |
| 130 | 90 | 40 | 22 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | M 20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | M 20 | 40 | 14 | 11.5 | 10 2 |
Guía de selección e investigación
Primero paso:Confirmar el agarre de cable fijo JIS F 2025 tipo B, la edición estándar requerida y el tamaño nominal B40 a B120 según el dibujo del recipiente.
Paso 2:Indicar el diámetro nominal de la cadena de anclaje, el grado de la cadena, el estándar de la cadena, la disposición del enlace final y cualquier carga del proyecto o requisito de desconexión de emergencia.
Paso 3:Confirmar la ubicación de la instalación dentro del casillero de la cadena, la curvatura local de la superficie, el acceso disponible para la extracción de los pines, la interfaz de soldadura, el refuerzo circundante y el dibujo de instalación del astillero.
Paso 4:Confirmar los requisitos de material: SS400 es la referencia estándar para la carrocería y el pin de tipo B; el acero inoxidable u otras alternativas son opciones no estándar y requieren aprobación.
Paso 5:Confirmar el tratamiento de la superficie, el revestimiento final del recipiente, el requisito de lubricación por pines o de lubricación por grasa, la tolerancia a la corrosión, el marcado, la trazabilidad del material y el alcance de la inspección.
Paso 6:Indicar el requisito de la sociedad de clasificación, el tipo de certificado, la cantidad, el destino de entrega, el tiempo de entrega requerido y el último dibujo o foto de referencia aprobado.
Estructura
Cuerpo SS400 soldado. Asiento de cadena de anclaje. Abierto de retención. Pin de tipo fijo transversal.
Cadenas de anclaje, instalación y ventajas de calidad
- La disposición fija de tipo B proporciona un método simple y compacto para fijar el extremo amargo de la cadena de anclaje dentro del casillero de la cadena cuando no se especifica un mecanismo desmontable de tipo A.
- Dieciséis tamaños nominales proporcionan una trayectoria de selección dimensional directa de B40 a B120 y reducen la necesidad de interpolar entre rangos de diámetro de cadena no estándar.
- La pieza de verificación del alfiler y la disposición de tornillo / tuerca retienen el alfiler transversal y soportan la extracción controlada para inspección o desconexión planificada de la cadena.
- La norma permite ajustar el cuerpo a una superficie de instalación curva cuando sea necesario, pero el contorno final debe seguir el dibujo de la estructura del recipiente.
- Las referencias estándar de las piernas de soldadura apoyan la planificación de la instalación; el procedimiento de soldadura real, el refuerzo local, el acceso y los criterios de aceptación siguen estando sujetos a los requisitos del astillero y la clase.
- La inspección de fabricación debe centrarse en la trazabilidad del material, la exactitud dimensional, el ajuste y la alineación de los pines, el compromiso del retenedor, el estado de preparación de la soldadura, la compatibilidad del recubrimiento,y libre de bordes afilados de contacto de la cadena.
- Cuando se requiere acceso a lubricación, el sistema JIS no incluye el pezón de grasa.su ubicación y interferencia con la cadena o las partes de retención deben confirmarse en el dibujo aprobado.
- No se asigna al producto ninguna función de SWL, MBL, carga de prueba, tiempo de liberación de emergencia o elevación no admitida.
Atributos personalizados
- Estándar: JIS F 2025:2021 edición actual / referencia anterior de 1992 → confirmar la edición controlada indicada en la especificación del recipiente.
- Tipo: tipo B fijo → diferente del tipo A de cable desmontable.
- Tamaño nominal: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → seleccionado por el diámetro nominal de la cadena de anclaje aplicable.
- Diámetro de la cadena aplicable: 38-120 mm → solo el rango de selección dimensional; el grado de la cadena y la carga de diseño requieren una confirmación por separado.
- Material estándar: cuerpo SS400 y alfiler de tipo B → la construcción alternativa de acero inoxidable o acero especial está sujeta a dibujo y aprobación.
- Instalación: Soldado en el interior del casillero de la cadena → debe verificarse la base local, la curvatura, la pierna de soldadura, el refuerzo y el acceso.
- Tratamiento de superficie: Sa 2.5 de estallido + primer de fábrica de epoxi como acabado de proyecto de referencia → revestimiento final o galvanizado requiere confirmación.
- Lubricación: el pezón de grasa opcional o la lubricación de proyecto → no se supone que sea una característica estándar.
- Requisito de certificado: Disponible de acuerdo con el alcance del pedido → la aprobación de la clase, la inspección de testigos y el nivel del certificado deben acordarse antes de la producción.
Cómo funciona
Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure
Aplicaciones
Naves mercantes. Cisternas. Transporte de granel. Naves portacontenedores. Naves de carga general. Naves de trabajo.
Certificaciones y ventajas
Los certificados y la inspección pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, los dibujos aprobados, los procedimientos de la sociedad de clases y el alcance del pedido acordado.La disponibilidad está sujeta a la aprobación de clase y no debe considerarse suministro estándar..
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

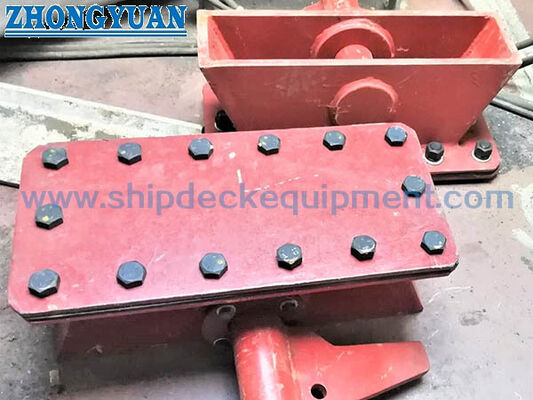

Dibujo y fotos
Preguntas frecuentes
Pregunta 1:¿Cuál es la principal diferencia entre el JIS F 2025 Tipo A y el Tipo B?
A1: ¿Qué es esto?El tipo A es la configuración desmontable, mientras que el tipo B es la configuración fija.El tipo B no debe describirse como un dispositivo de liberación automática o rápida de emergencia a menos que una disposición y un procedimiento aprobados específicos del buque confirmen esa función..
Pregunta 2:¿Puede seleccionarse el tipo B únicamente mediante la clasificación de la cadena de anclaje de grado 2 o 3?
A2: ¿Qué es esto?No. La tabla estándar está organizada por diámetro nominal de la cadena de anclaje. grado de la cadena, geometría del enlace, carga de diseño, requisitos de prueba,y la compatibilidad con el procedimiento de abandono o mantenimiento del buque deben confirmarse por separado..
Pregunta 3:¿Qué información se requiere antes de hacer una cotización?
A3: ¿Qué es eso?Confirmar la edición estándar, tamaño nominal de tipo B, diámetro y grado de la cadena, disposición del enlace final, dibujo de instalación, curvatura local, material, recubrimiento, requisitos de lubricación, ámbito del certificado,cantidad, destino y calendario de entrega.
