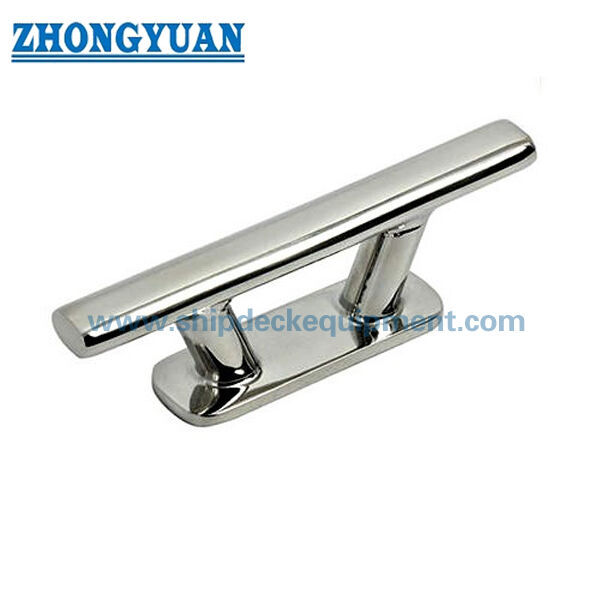

316 acero inoxidable Oval tubo de clave para el amarre de la cubierta del yate

316 acero inoxidable Oval tubo de clave para el amarre de la cubierta del yate

Resumen del producto

La llave de tubo oval de acero inoxidable 316 es una llave de amarre compacta montada en cubierta para yates, barcos pequeños, pontones de puerto deportivo y dispositivos de seguridad de cubierta o línea de muelle ligeros.Se utiliza para atar las líneas de atraque y amarre con un enganche de abrazadera, mientras que la forma del tubo oval proporciona una apariencia limpia, un contacto suave con las manos y una forma práctica de envoltura de cuerdas para el equipamiento de yates y embarcaciones pequeñas.

Este producto debe tratarse como un elemento de suministro de hardware para yates y cubiertas de embarcaciones, no como un bolardo de muelle de 50 kN a 2000 kN, a menos que una capacidad de carga específica del proyecto, el diseño de sujeción,Disposición de la placa de apoyoLa serie suministrada cubre las abrazaderas ovales de tubo S.S.316 de 150 mm a 380 mm,con acabado pulido en espejo y selección de material opcional SUS304 / SUS304L / SUS316 / SUS316L según la solicitud y el requisito de adquisición.

Especificaciones rápidas

• Tipo de producto: Clavado de tubo oval de acero inoxidable → punto de fijación de cuerda compacto para cubierta de yates, cubierta de barcos, pontones y líneas de amarre de muelles.
• Opciones de material: SUS304, SUS304L, SUS316, SUS316L → seleccionar según la exposición a la corrosión, los requisitos de apariencia y el presupuesto del proyecto.
• Grado principal suministrado: S.S.316 → adecuado para aplicaciones de hardware marino en las que la exposición a los saleros y a la exposición en cubierta son las principales preocupaciones de compra.
• Rango de tamaños: A = 150 / 200 / 250 / 300 / 380 mm → permite adaptarse al tamaño del yate, el espacio disponible en la cubierta y los requisitos de manejo de cuerdas.
• Dimensión de referencia D: 90 / 120 / 150 / 161 / 200 mm → útil para comprobar el diseño de la cubierta, el espacio libre de la envoltura de la cuerda y la correspondencia de la foto / dibujo del producto.
• Opciones de fabricación: fundición de sólidos de silicio, fabricados, soldados, de construcción de placas o tubos → el método de producción final debe seguir el dibujo y el alcance del pedido.
• Finalización de la superficie: pulido en espejo → mejora la apariencia y reduce el contacto local áspero en las superficies de la cuerda y el hardware de la cubierta.
• Indicación de carga: carga de trabajo/carga de ruptura no proporcionada → no trate la abrazadera como una carga determinada hasta que se confirmen los datos de ensayo, los sujetadores, la placa de apoyo y la estructura de la instalación.

Principales parámetros técnicos

Guía de selección e investigación

• Paso 1: Confirmar el tipo de producto como S.S.316 de tubos ovalados y seleccionar los modelos SF30301-1 a SF30301-5 según la dimensión A y el espacio de cubierta.
• Paso 2: Confirmar la solicitud: cubierta de yate, cubierta de barco pequeño, tender, pontón de marina, muelle o posición de equipamiento ligero.
• Paso 3: Confirmar el tamaño de la cuerda, el material de la línea, la condición de amarre esperada y si se requiere un informe de prueba de carga o destructiva.
• Paso 4: Confirmar el requisito de material: SUS304 / SUS304L / SUS316 / SUS316L, y si se requiere un certificado de material con el pedido.
• Paso 5: Confirmar el acabado de la superficie: espejo pulido como referencia estándar, u otro requisito de pulido/pasivación si se especifica.
• Paso 6: Confirme la información de montaje: dibujo del orificio del perno, tamaño del sujetador, placa de apoyo, grosor de la cubierta, dirección de instalación y acceso disponible por debajo.
• Paso 7: Proporcione la cantidad, el destino de entrega, el requisito de embalaje, el tiempo de entrega requerido, la foto de referencia y el dibujo, si está disponible.

Estructura

Mirror polished stainless steel body | Oval tube cleat profile | Smooth rope-contact and hand-contact surface | Deck / dock mounting interface | Hidden or through-bolt fixing area to be confirmed | Optional customized shape or size according to drawing

Hardware de acero inoxidable y ventajas de ingeniería

• El SS.316 se selecciona comúnmente para yates y equipos de cubierta de barcos donde el rociado de sal, el manejo húmedo y la retención de apariencia son factores de compra importantes.
• La geometría del tubo oval proporciona una forma suave de envoltura de cuerda y una apariencia limpia al estilo de un yate, que es adecuada para ubicaciones de hardware de cubierta visibles.
• El pulido de espejo mejora la limpieza de la superficie y reduce los puntos de contacto ásperos, pero la calidad del pulido, la pasivación y la protección del embalaje deben confirmarse para los pedidos de exportación.
• La serie cubre cinco longitudes prácticas de 150 mm a 380 mm, ayudando a los compradores a combinar posiciones de seguridad de embarcaciones pequeñas, yates, pontones y líneas de muelle.
• Las rutas de producción de fundición, fabricación, soldadura, placa o tubo se pueden discutir de acuerdo con el dibujo, la cantidad de pedido y el requisito de apariencia.
• La abrazadera debe seleccionarse junto con los sujetadores, la placa de apoyo, la condición de la cubierta laminada / placa de acero y el acceso desde debajo de la cubierta.
• Para los proyectos de suministro sensibles a los costes, los modelos confirmados equivalentes pueden adquirirse a través de socios de hardware marino cualificados de acero inoxidable.con una foto de muestra y un certificado de alcance confirmado antes del envío.

Atributos personalizados

• Nombre del producto: Clavado de tubo oval de acero inoxidable para yates → utilizado como un elemento de hardware de la cubierta de los barcos y yates para asegurar las líneas de amarre.
• Serie de modelos: SF30301 → cinco tamaños suministrados de 150 mm a 380 mm basados en la dimensión A.
• Material: SUS304 / SUS304L / SUS316 / SUS316L → el grado final debe confirmarse de acuerdo con la exposición marina y el presupuesto del proyecto.
• Referencia principal del material: S.S.316 → adecuado para muchas aplicaciones de hardware marino donde la resistencia a la corrosión es más importante que el coste más bajo.
• Fabricación: fundición/fabricación/soldadura/placas/tubos de silicio → seleccionar de acuerdo con el dibujo real del producto y el proceso del proveedor confirmado.
• Finalización de superficie: pulido en espejo → adecuado para la apariencia de la cubierta del yate y la presentación limpia del producto.
• Estándar / Documentación: Los documentos relacionados con el CE / ISO pueden estar disponibles según el proveedor y el alcance del pedido → el certificado exacto debe confirmarse antes de la cotización.
• Nivel de carga: debe confirmarse → la carga de trabajo, la resistencia a la rotura y el método de ensayo no se proporcionan en los datos actuales.
• Modo de suministro: suministrado como material marino a través de proveedores cualificados, cuando proceda → no se describe como un bolardo autofabricado con carga nominal, salvo confirmación.

Cómo funciona

La línea de amarre o acoplamiento se conduce a la clavija → La línea se envuelve alrededor de los cuernos ovalados de la clavija → El enganche de la clavija asegura la cuerda → La carga se transfiere a través del cuerpo de acero inoxidable, los sujetadores,Placa de apoyo, y de la cubierta de apoyo o de la estructura del muelle → Se inspecciona la instalación antes de la puesta en servicio

Aplicaciones

Yates. Barcos de ocio. Barcos de trabajo pequeños. Puertas tiernas. Muelles de pontones.

Certificaciones y ventajas

La documentación relacionada con el CE / ISO, la declaración del proveedor, el certificado de material, el registro de inspección y el certificado del fabricante se pueden discutir según el alcance del pedido.la documentación de la sociedad de clasificación debe confirmarse antes de la cotización y no se suministra por defecto.

Opciones de certificación que deben confirmarse: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Este producto es el mismo que el de un buque de 50 kN a 2000 kN o el de un pilar de muelle?

R1: No. La tabla técnica suministrada es para una llave de tubo ovalada de acero inoxidable utilizada en yates, barcos, pontones y muelles.estructura, el diseño de fijación y el certificado de ensayo.

P2: ¿Por qué se elige comúnmente el SS.316 para las claves de los yates?

A2: S.S.316 es comúnmente preferido para el hardware de cubierta marina visible porque proporciona una mejor resistencia a la corrosión por cloruro que el acero inoxidable estándar 304.La selección final de los grados debe tener en cuenta el presupuesto, nivel de exposición, calidad de pulido y condiciones de mantenimiento.

P3: ¿Qué información se necesita antes de la cotización?

A3: Por favor, confirme el modelo, la dimensión A, el grado de material, la cantidad, el acabado, el dibujo del orificio de montaje, el requisito del elemento de fijación y la placa de apoyo, el requisito del certificado, el destino de la entrega.y si se requiere ensayo de carga o confirmación de la muestra.
