Descripción general del producto

El bolardo de amarre de doble bita fabricado JIS F 2001 tipo B es un accesorio de amarre para barcos soldado en cubierta que se utiliza para asegurar líneas de amarre en las cubiertas de los barcos. La disposición Tipo B utiliza dos postes fabricados sobre una placa base ancha y el bolardo normalmente se selecciona según el tipo estándar, el diámetro nominal, la SWL, la disposición de la plataforma, el tipo de cable, la interfaz de soldadura, los requisitos de recubrimiento y el alcance del certificado.

Para esta construcción de acero soldado, los postes pueden estar hechos de tubos de acero o de placas de acero enrolladas en tubos y soldadas. La conexión de la tubería a la base debe prepararse con soldadura de ranura adecuada, y la conexión de la cubierta debe seguir el detalle de soldadura aprobado por el astillero. Las costuras de soldadura o los bordes que puedan entrar en contacto con la línea de amarre deben revestirse y pulirse para reducir la abrasión local de la cuerda durante el servicio.

Especificaciones rápidas

• Tipo de producto: bolardo de amarre fabricado de doble bita con placa base ancha → punto de amarre soldado en cubierta para disposiciones de cubierta de barcos.

• Norma y tipo: JIS F 2001 Tipo B, con referencia ISO 13795 → placa base tipo bolardo para barcos y aplicaciones de tecnología marina.

• Rango SWL: 29 a 981 kN de la tabla suministrada → utilizado para la selección inicial del tamaño del bolardo; el refuerzo y la aprobación de la plataforma siguen dependiendo del proyecto.

• Rango de diámetro nominal: 100 a 800 mm → cubre posiciones de amarre en cubierta de barcos pequeños a grandes dentro del rango de tamaño Tipo B proporcionado.

• Diámetro exterior del poste: Φ114,3 a Φ812,8 mm → dimensión clave del poste para verificación visual, planificación de fabricación y comparación de dibujos de páginas web.

• Rango de peso: 18,9 a 3071 kg → útil para cotización, manipulación, embalaje, planificación del transporte y preparación de instalación en astilleros.

• Ruta de fabricación: tubería de acero o placa de acero enrollada dentro de la tubería → las soldaduras longitudinales y las áreas de contacto con las cuerdas deben pulirse hasta quedar lisas cuando corresponda.

• Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epóxica de una capa como referencia → se puede analizar el acabado pulido, galvanizado o personalizado cuando se especifique.

Principales parámetros técnicos

Dimensiones de la página web principal para bolardo de amarre fabricado de doble bita JIS F 2001 Tipo B. Las dimensiones están en mm a menos que se indique lo contrario. Los valores SWL provienen de la tabla suministrada y no deben convertirse en MBL de cuerda, carga de prueba o carga de rotura sin la confirmación del proyecto.

Guía de selección y consulta

Paso 1: Confirme el bolardo de amarre de doble bita fabricado JIS F 2001 Tipo B y seleccione el diámetro nominal / SWL de acuerdo con la disposición de amarre del buque.

Paso 2: Confirme el tipo de cable, el tamaño del cable, la dirección esperada del paso del cable, la disposición de las líneas de amarre y si el bolardo es para construcción nueva o para reemplazo.

Paso 3: Confirme la posición de instalación de la plataforma, el refuerzo de la plataforma, la interfaz de soldadura de la placa base, la preparación de las ranuras y cualquier requisito de soldadura del astillero o END.

Paso 4: Confirmar los requisitos de fabricación: postes de tubería de acero o placa de acero enrollada en la tubería, soldadura de ranura de la tubería a la base y pulido de las costuras de soldadura en las áreas de contacto con la cuerda.

Paso 5: Confirme el grado del material, el tratamiento de la superficie, el sistema de recubrimiento, el requisito de galvanizado/pulido, si corresponde, y el requisito de protección contra la corrosión.

Paso 6: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase, inspección testigo o requisito de aprobación de clase.

Paso 7: proporcione la cantidad, el tipo de embarcación, el plano de instalación o la fotografía de referencia, el destino de entrega, los requisitos de embalaje y el tiempo de entrega requerido.

Estructura

Dos postes verticales fabricados | Placa base ancha | Soldaduras de ranura de tubería a base | Borde de soldadura de cubierta | Costuras lisas de contacto con la cuerda en el suelo | Construcción de tubos de acero o de placas laminadas | Imprimación de taller o tratamiento de superficie específico

Ventajas de la ingeniería de fabricación, soldadura y amarre

• La placa base ancha Tipo B proporciona una interfaz clara soldada entre la cubierta y las estaciones de amarre de barcos; El refuerzo final de la cubierta y los detalles de las soldaduras deben ser confirmados por el astillero o la oficina de diseño.

• Se pueden utilizar postes de tubería de acero o postes de tubería de placa de acero laminada según los requisitos del proyecto, la disponibilidad de materiales y el plan de fabricación.

• Cuando la placa se enrolla dentro de la tubería, la costura longitudinal debe soldarse y pulirse hasta quedar lisa, especialmente donde el cable pueda pasar o hacer contacto con la superficie del poste.

• La preparación de ranuras en la conexión tubería-base favorece una penetración de soldadura más profunda y una mejor continuidad estructural cuando se realiza de acuerdo con un WPS aprobado.

• El borde de soldadura de la plataforma se puede preparar para soldadura de penetración profunda cuando así lo requiera el plano del proyecto, pero la forma final de la soldadura, el tramo de soldadura, el NDT y la verificación de clase deben confirmarse antes de la producción.

• Las superficies de contacto con la cuerda, lisas y revestidas, ayudan a reducir el contacto local agudo con cables de acero, cuerdas de fibra de manila/sisal o cuerdas sintéticas durante el manejo normal del amarre.

• El rango de SWL suministrado de 29 a 981 kN permite al comprador seleccionar según el servicio de amarre sin mezclar SWL con cable MBL, carga de prueba o carga de rotura.

• El tratamiento de la superficie se puede alinear con las especificaciones de pintura de la embarcación, el entorno de corrosión y los requisitos de inspección del propietario.

Atributos personalizados

• Estándar: JIS F 2001 Tipo B → úselo cuando el plano de la embarcación o las especificaciones del propietario requieran la disposición de bolardo con placa base Tipo B.

• Nombre del producto: Bolardo de amarre de doble bita fabricado → accesorio de amarre en cubierta para asegurar líneas de amarre, no un producto de elevación.

• Forma de la base: placa de base ancha → proporciona la huella de soldadura de la plataforma y debe verificarse con el refuerzo de la plataforma y los detalles de soldadura.

• Rango SWL: 29 a 981 kN → seleccionar según tabla suministrada y cálculo de amarre del proyecto.

• Diámetro nominal: 100 a 800 mm → base del tamaño principal para cotización, comparación de dibujos e identificación del producto.

• Opciones de materiales: acero C-Mn / acero inoxidable / acero especial para proyectos rompehielos → calidad final del material y trazabilidad por confirmar.

• Método de fabricación: Tubería de acero o placa de acero enrollada dentro de la tubería → el acabado de la costura soldada es importante para la protección contra el contacto con la cuerda.

• Requisito de soldadura: Soldaduras de plataforma y tubería preparadas con ranura → forma de soldadura final, WPS, NDT y alcance del testigo de clase por confirmar.

• Referencia de cuerda aplicable: cuerda de alambre, cuerda de fibra de manila y sisal, cuerda sintética → el tamaño de la cuerda y la disposición de los cables deben confirmarse con el plano de la embarcación.

• Tratamiento de superficie: Chorro Sa 2.5 + imprimación de taller epóxica como referencia → el recubrimiento final, el galvanizado o el acabado pulido siguen los requisitos del proyecto.

• Requisito de certificado: disponible a pedido según los requisitos del proyecto → la inspección de clase y el alcance de aprobación deben confirmarse antes de la cotización.

Cómo funciona

La línea de amarre se conduce alrededor del bolardo de doble bita → La carga de la cuerda se sostiene mediante los dos postes fabricados → Las transferencias de fuerza locales a través de las soldaduras de la tubería a la base y la placa de base ancha → La carga se transfiere a la estructura de la plataforma reforzada a través de la soldadura de la plataforma → La inspección y el revestimiento final se completan de acuerdo con los requisitos del proyecto

Aplicaciones

Graneleros | Petroleros | Buques portacontenedores | Buques de carga general | Barcos de trabajo | Remolcadores | Estaciones de atraque para barcos | Proyectos de nueva construcción de astilleros | Proyectos de sustitución y reparación.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, la documentación de soldadura y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

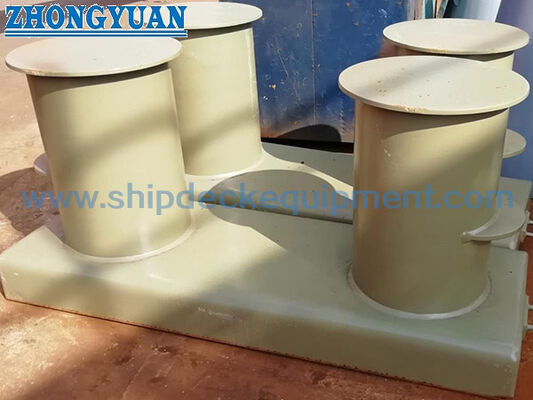

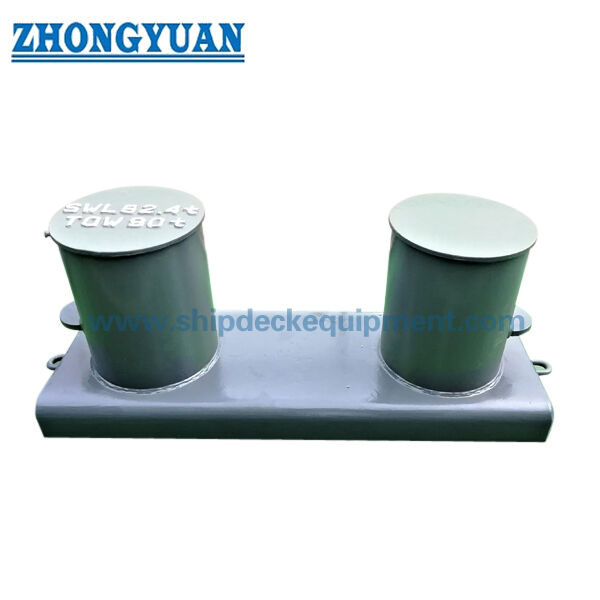

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto de bolardo JIS F 2001 Tipo B?

A1: Seleccione el diámetro nominal y la SWL de acuerdo con la disposición de amarre de la embarcación, el tipo de cable, el tamaño del cable, la dirección del paso del cable, el refuerzo de la cubierta y los requisitos de aprobación del proyecto. La tabla SWL suministrada es para la selección de bolardo y no debe tratarse como MBL de cuerda ni como carga de prueba.

P2: ¿Por qué es importante la placa base ancha para los bolardos tipo B?

A2: La placa base ancha proporciona la interfaz de soldadura de la cubierta y ayuda a distribuir la fuerza del bolardo en la estructura del barco. El astillero o la oficina de diseño deben confirmar el espesor real de la placa de cubierta, el refuerzo, la forma de la soldadura y los requisitos de inspección.

P3: ¿Qué detalles de soldadura y fabricación deben confirmarse antes de realizar el pedido?

R3: Confirme si los postes están hechos de tubería de acero o tubería de placa de acero laminada, el detalle de la soldadura de ranura de la tubería a la base, la preparación de la soldadura de la plataforma, el requisito de penetración o pata de soldadura, el alcance de WPS/NDT, el certificado de material, el tratamiento de la superficie y si se requiere presencia de clase.
