4-Roller Universal Fairlead para amarre de barcos | JIS F 2026-1980 Tipo A

4-Roller Universal Fairlead para el amarre de buques JIS F 2026-1980 Tipo A

Resumen del producto

El fairlead JIS F 2026-1980 Tipo A es un fairlead horizontal de cuatro rodillos que se utiliza como guía de cuerda en las instalaciones de amarre de los buques.Su configuración de cuatro rodillos combina rodillos verticales y horizontales alrededor de la abertura de la cuerda para que una línea de amarre pueda cambiar la dirección del plomo sin frotar directamente contra los bordes fijos de la cubiertaEl producto se selecciona normalmente junto con la disposición de amarre del buque, el diámetro del cable de alambre aplicable, la posición de instalación y la estructura de cubierta de apoyo.

Según el JIS F 2026-1980, el tipo A es la forma de cuatro rodillos; la misma norma también incluye las configuraciones de tipo BR y tipo BL con diferentes arreglos de rodillos.los tamaños nominales de 140 a 315 están asociados con diámetros de cable de 18 a 42 aplicables.5 mm. La norma también especifica las tablas de materiales, la calidad visual y el funcionamiento sin problemas de los rodillos.el sistema de recubrimiento y el ámbito del certificado deben confirmarse por separado con respecto a la especificación del proyecto y el dibujo del recipiente aprobado..

Especificaciones rápidas

• Tipo de producto: 4 rodillos de ruedas de corte universales / ruedas de corte con rodillos horizontales → utilizados para guiar las líneas de amarre a través de cambios en la dirección horizontal y vertical de la conducción.

• Norma y tipo: JIS F 2026-1980 Tipo A → configuración de cuatro rodillos definida por la norma japonesa.

• Tamaño nominal: 140 / 160 / 180 / 200 / 250 / 315 → utilizar la designación estándar para la selección; no describa este rango como el diámetro del rodillo.

• Diámetro del cable de alambre aplicable: 18 a 42,5 mm → rango de referencia para la selección inicial del tamaño; la compatibilidad final de la cuerda debe seguir el plan de amarre del buque.

• Disposición de los rodillos: 2 rodillos verticales + 2 rodillos horizontales → proporcionan una guía de contacto de cuerdas de cuatro lados alrededor de la abertura.

• Masa calculada de referencia: 187 a 1232 kg → masa de referencia para el tipo A; la masa final fabricada y de envío debe confirmarse a partir del dibujo de producción aprobado.

• Base de material estándar: marco estructural de acero, componentes de rodillos de acero/tubo de acero/acero fundido,Los pines de rodillos de acero al carbono y los arbustos de bronce → los grados JIS heredados y cualquier equivalente moderno deben confirmarse para el proyecto.

• Base de inspección: condición visual y rotación del rodillo manual → ambas son controles de calidad explícitos en el JIS F 2026-1980.

Principales parámetros técnicos

Datos principales de selección de páginas web para el JIS F 2026-1980 Tipo A. Las dimensiones se expresan en mm a menos que se indique lo contrario.no debe presentarse como el diámetro del rodillo.

Guía de selección e investigación

Paso 1: Confirmar el tipo A del JIS F 2026-1980 y el tamaño nominal requerido a partir del arreglo de amarre del buque o del dibujo de repuesto.

Paso 2: Confirmar el tipo de cuerda y el diámetro aplicables. Para el rango estándar Tipo A, el diámetro de referencia de la cuerda es de 18 a 42,5 mm; también debe comprobarse la construcción de la cuerda y la geometría real del plomo.

Paso 3: Confirmar la base de carga del proyecto por separado. Proporcionar la SWL o la carga de diseño requerida, la MBL de la cuerda, si procede, la dirección de la carga, la base del factor de seguridad y cualquier comentario de la sociedad de clasificación.No trate la cuerda MBL o el tamaño de la cuerda de referencia como el SWL de la línea de encaje.

Paso 4: Confirmar la geometría de la instalación, la interfaz fundación / soldadura, el grosor de la cubierta, el refuerzo local, los espacios libres para la rotación de los rodillos y el acceso de mantenimiento.La estructura de soporte final sigue siendo parte del diseño estructural del buque.

Paso 5: Confirmar el calendario de materiales, los equivalentes modernos aceptables de los grados JIS heredados, los requisitos de los rodillos y el arbusto, la disposición de la lubricación, la preparación de la superficie y el sistema de recubrimiento.

Paso 6: Indicar la cantidad, el tipo de buque, el lugar de instalación, los requisitos de la sociedad de clasificación, el ámbito de inspección, el dibujo aprobado o la foto de referencia.destino de entrega y tiempo de entrega requerido.

Estructura

Marco de acero soldado. Dos rodillos verticales. Dos rodillos horizontales. Pinos de rodillo. Arbusto de bronce.

Diseño / Ingeniería / Ventajas de calidad

• Guía de rodillos de cuatro lados → rodillos verticales y horizontales guían la línea alrededor de la abertura y reducen el contacto directo de deslizamiento con los bordes fijos de acero.

• Las series de dimensiones estandarizadas → seis tamaños nominales permiten ajustar el fairlead a los dibujos de la disposición del buque y al diámetro de la cuerda de alambre aplicable.

• Disposición definida de alfileres y matorrales → el calendario de materiales del JIS identifica alfileres de rodillos de acero al carbono y matorrales de bronce, que soportan una interfaz giratoria mantenible.

• Funcionamiento suave del rodillo como requisito de calidad → la norma exige que las piezas giratorias funcionen sin problemas durante la inspección manual.

• Calidad visual controlada → el fairlead terminado debe estar libre de grietas y otros defectos perjudiciales para el servicio, con un acabado satisfactorio.

• La ingeniería de la instalación sigue siendo específica del buque → plomo de cuerda, refuerzo de cubierta,Los detalles de la soldadura y la transferencia de carga deben verificarse con el astillero o el arquitecto naval en lugar de deducirse solo del tamaño nominal..

Atributos personalizados

• Estándar: JIS F 2026-1980 → Estándar japonés para los fairleads con rodillos horizontales.

• Tipo: Tipo A → configuración de cuatro rodillos; el tipo BR y el tipo BL son configuraciones separadas bajo la misma norma.

• Tamaño nominal: 140 / 160 / 180 / 200 / 250 / 315 → designación estándar utilizada para la selección del producto.

• Cuerdas de alambre aplicables: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → valores de referencia asociados con los seis tamaños nominales.

• Masa calculada de referencia: 187 / 277 / 387 / 510 / 900 / 1232 kg → sólo para referencia; la masa final fabricada debe confirmarse a partir del dibujo aprobado.

• Base de materiales estándar: el calendario de materiales heredado del JIS → el marco, los rodillos, los pines y los arbustos utilizan diferentes grupos de materiales especificados; los grados modernos equivalentes requieren confirmación.

• Arreglo de buje / lubricación: buje de bronce con disposiciones de lubricación con grasa → mantener la accesibilidad para inspección y lubricación.

• SWL/carga de diseño: debe confirmarse → no se debe inferir ninguna SWL del producto a partir del diámetro de la cuerda aplicable o del tamaño nominal.

• Protección de superficies: De acuerdo con las especificaciones del proyecto → el soplado, el revestimiento marino, la galvanización u otros sistemas son opciones de suministro específicas del proyecto, no requisitos automáticos de JIS.

• Certificación: De acuerdo con los requisitos del proyecto → participación de la clase, la trazabilidad del material y el alcance de los testigos están sujetos al pedido de compra y al procedimiento de aprobación.

Cómo funciona

Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure

Aplicaciones

Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance

Certificaciones y ventajas

El alcance de la inspección y certificación debe confirmarse antes de la cotización.Los controles de la operación de rodillos y la asistencia de la sociedad de clasificación se pueden organizar de acuerdo con los requisitos del proyecto y el alcance del pedido..

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

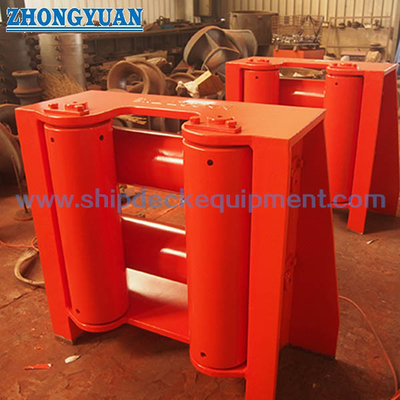

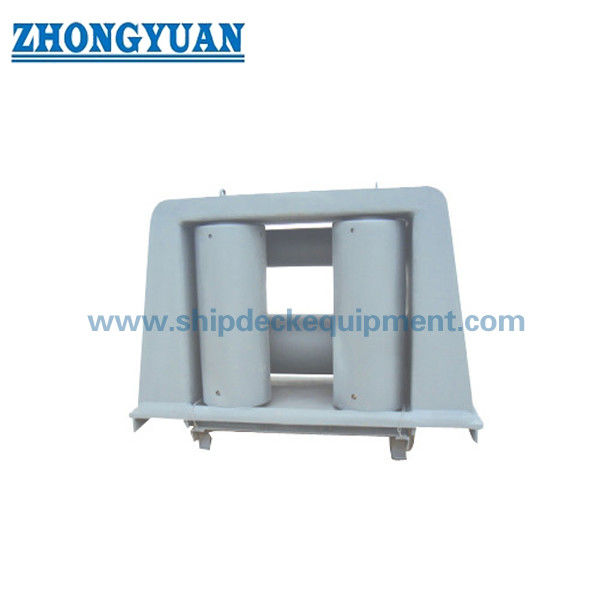

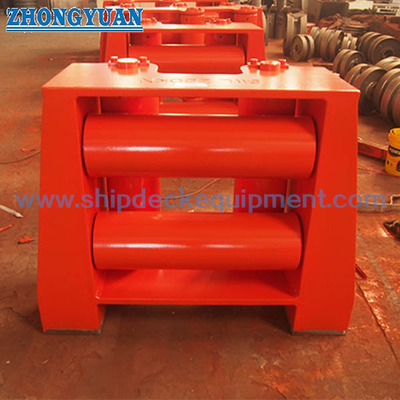

Dibujo y fotos

Preguntas frecuentes

P1: ¿Qué significa el tipo A en el JIS F 2026-1980?

A1: El tipo A es la configuración de cuatro rodillos según JIS F 2026-1980.Por lo tanto, el tipo correcto debe tomarse del dibujo del recipiente en lugar de seleccionarse solo por el número de rodillos..

P2: ¿El rango de 140 ̊315 significa el diámetro del rodillo?

A2: No. Es la designación de tamaño nominal JIS. Para el tipo A, los seis tamaños nominales corresponden a los diámetros de cable de 18 a 42,5 mm aplicables y a diferentes dimensiones de marco, abertura y rodillo..

P3: ¿Se puede determinar SWL a partir de esta tabla dimensional?

A3: No. La tabla de dimensiones y el diámetro de la cuerda aplicable no deben convertirse directamente en SWL del producto. SWL requerido o carga de diseño, MBL de la cuerda, dirección de conducción,Requisitos de refuerzo de cubierta y clase deben confirmarse desde la base del diseño del proyecto.
