Quilla de amarre atornillada para embarcaciones interiores | Cubierta de metal fundido y tipo baluarte (GB 2026)

Kevel de amarre atornillado para buques interiores Deck de metal fundido y tipo de baluarte (GB 2026)

Resumen del producto

La clavija de amarre de tipo atornillado GB 2026 es un accesorio de amarre fundido compacto utilizado en buques interiores, pequeños barcos de trabajo, barcos de servicio, barcazas, amarres y puestos de amarre de puerto deportivo.Se puede instalar en una cubierta o baluarte por tornillos, proporcionando un punto de amarre simple donde la cuerda debe fijarse sin una base de bolardo soldado.

Esta kevel se selecciona normalmente por el diámetro de la cuerda, el material, la posición de montaje, el espacio de instalación disponible y la resistencia de la cubierta de soporte o la estructura de baluarte.La tabla suministrada cubre versiones de cobre fundido y acero fundido con un diámetro máximo de cuerda Malina de hasta 75 mm y un peso de 1.33 kg a 11.2 kg. Para el uso seguro de amarre, la disposición de los tornillos, la placa de apoyo o el refuerzo local y el alcance del certificado deben confirmarse de acuerdo con los requisitos del proyecto.

Especificaciones rápidas

• Tipo de producto: Kevel de amarre atornillado → cubierta compacta o montura de amarre de baluarte para buques interiores y embarcaciones pequeñas.
• Norma técnica: GB 2026 → referencia para las dimensiones, selección del diámetro de la cuerda, opciones de material y confirmación del modelo.
• Forma de instalación: montaje con tornillo → instalación y sustitución más fáciles que los accesorios soldados cuando la estructura de soporte y la disposición de los tornillos son adecuados.
• Tamaño de la cuerda de referencia: diámetro máximo de la cuerda Malina 30 / 35 / 50 / 75 mm en la tabla suministrada → el tamaño final de la cuerda debe comprobarse con la disposición de amarre del buque.
• Opciones de material: cobre fundido, bronce fundido, acero fundido C-Mn, acero fundido inoxidable y hierro fundido nodular → seleccionar de acuerdo con el entorno de corrosión, los requisitos de desgaste y el presupuesto del proyecto.
• Rango de peso: 1,33 kg a 11,2 kg → adecuado para puestos de amarre pequeños y medianos donde se requieren tamaños compactos y manejo sencillo.
• Tratamiento de la superficie: Sa 2.5 de estallido + una capa de primer de fábrica de epoxi, galvanizado, pulido o acabado personalizado → tratamiento de la superficie final depende del material y los requisitos del pedido.
• Alcance del certificado: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS y otros certificados pueden organizarse de acuerdo con los requisitos del proyecto, no como un elemento de suministro predeterminado.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el perno de amarre de tipo atornillado GB 2026 y el diámetro de cuerda requerido de acuerdo con el dibujo del buque o la disposición del amarre.

Paso 2: Confirmar la posición de la instalación: montada en cubierta o montada en baluarte, incluido el espacio de base disponible, el grosor de la placa, la placa de apoyo y el acceso para apretar los tornillos.

Paso 3: Confirmar los requisitos de material: acero fundido, hierro fundido nodular, cobre fundido, bronce fundido, acero inoxidable fundido u otro material especificado en el proyecto.

Paso 4: Confirmar el tratamiento de la superficie: primer de fábrica, acabado galvanizado, acabado pulido, sistema de pintura final u otro tratamiento especificado por el cliente.

Paso 5: Confirmar el certificado y el alcance de la inspección antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección UT / MT o inspección de testigos si es necesario.

Paso 6: Indicar la cantidad, el tipo de recipiente de aplicación, el dibujo de instalación o la foto, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, galvanizado, pulido o con acabado especificado

Ventajas de fundición, instalación e ingeniería

• La instalación con tornillo permite que la kevel se coloque en una cubierta o baluarte sin soldar el cuerpo del producto, lo que es útil para buques pequeños, trabajos de reemplazo y posiciones de amarre compactas.
• El cuerpo fundido es adecuado para transiciones de cuerno redondeado y superficies de contacto continuo con la cuerda, lo que ayuda a reducir el contacto local agudo durante la operación de amarre.
• La transición suave en las áreas curvas debe controlarse durante la fundición, el engorde y el acabado para reducir la concentración de tensión y mejorar el comportamiento de contacto de la cuerda.
• El acero fundido ofrece una opción robusta para accesorios de amarre de buques pequeños, mientras que el hierro fundido nodular puede considerarse donde la resistencia al desgaste y la estabilidad de la fundición son importantes.
• Las versiones de aleación de cobre o de acero inoxidable se pueden discutir para proyectos que requieren una mayor resistencia a la corrosión o una apariencia específica.
• La conexión atornillada debe revisarse junto con el diámetro del tornillo, el grado del tornillo, la protección contra la corrosión, la placa de apoyo y el refuerzo local de la cubierta o el baluarte.
• UT, MT, inspección dimensional, trazabilidad del material y revisión basada en FEA se pueden organizar de acuerdo con los requisitos del proyecto cuando el cliente especifica la inspección o la verificación de la resistencia.

Atributos personalizados

• Estándar: GB 2026 → utilizar cuando el astillero o la especificación del propietario requieren este estándar de clavija de amarre de tipo atornillado.
• Instalación: Tipo de cerrojo de cubierta o baluarte → adecuado cuando se requiere una instalación simple, una comodidad de reemplazo y una huella compacta.
• Aplicación: Buques de navegación interior y embarcaciones pequeñas → destinados a amarre en lugares de amarre pequeños y medianos, no para elevación.
• Tamaño de la cuerda: Diámetro máximo de la cuerda de Malina hasta 75 mm en la tabla suministrada → confirme el tipo y el diámetro definitivos de la cuerda antes de la producción.
• Material: Acero fundido / hierro fundido nodular / cobre fundido / bronce fundido / acero inoxidable fundido → seleccione según la corrosión, el desgaste, el costo y los requisitos del proyecto.
• Tratamiento superficial: Sa 2.5 de estallido + primer de fábrica de epoxi, galvanizado, pulido o personalizado → método de acabado depende del material seleccionado.
• Inspección: UT / MT / verificación dimensional disponible bajo petición → el alcance de la inspección debe indicarse antes de la cotización.
• Personalización: Disponible según el dibujo o la muestra → dimensiones no estándar, material, revestimiento y alcance del certificado deben confirmarse.

Cómo funciona

Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts, revestimiento y desgaste por contacto de cuerdas

Aplicaciones

Naves interiores. Barcas de trabajo pequeñas. Barcas. Barcas de servicio portuario. Muelles de marina.

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

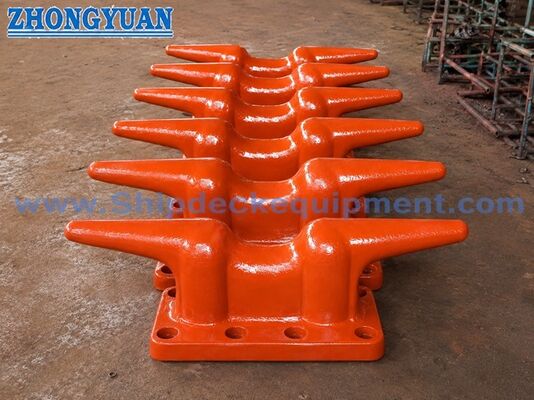

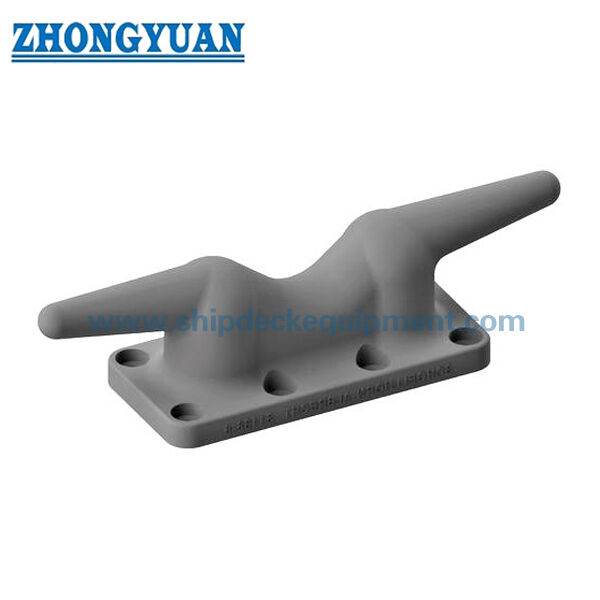

Dibujo y fotos

Preguntas frecuentes

P1: ¿Se puede instalar este aro de amarre atornillado tanto en cubierta como en baluarte?

R: Sí, puede utilizarse para la instalación en cubierta o en baluarte cuando la estructura de soporte, la disposición de los pernos, la placa de apoyo y el espacio de instalación disponibles sean adecuados.La instalación final debe comprobarse de acuerdo con el dibujo de la disposición del buque o del amarre..

P2: ¿Cómo se debe seleccionar el tamaño correcto?

A2: Seleccione la clavija según la norma GB 2026, el diámetro de la cuerda, el material, la posición de instalación y el espacio de montaje disponible.y pesoSi un proyecto requiere una carga de trabajo definida, la base de carga y el diseño de la conexión atornillada deben confirmarse por separado.

P3: ¿Qué información se necesita antes de la cotización?

A3: Por favor, confirme el estándar, el diámetro de la cuerda, el material, el tratamiento de la superficie, la cantidad, la posición de instalación, el requisito del perno, el alcance del certificado, el requisito de inspección, el destino de entrega.y tiempo de entrega requeridoUn dibujo, una foto de muestra o una foto de la pieza de repuesto existente es útil.
