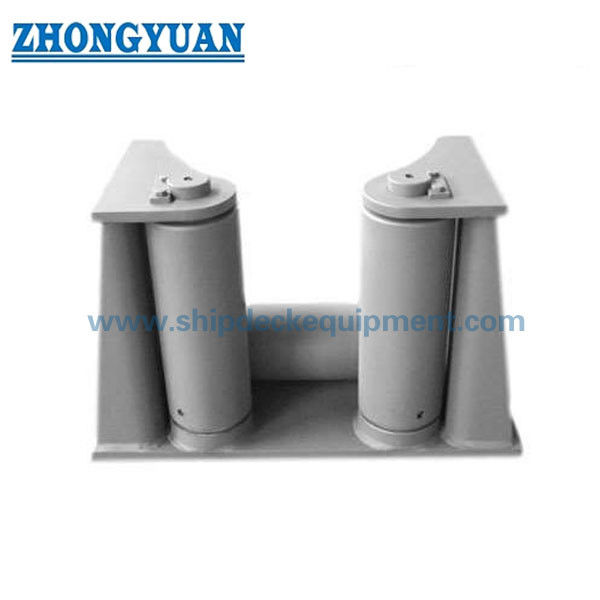

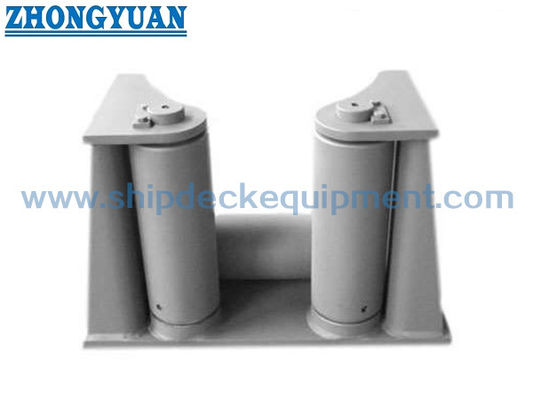

Guía universal marina de 3 rodillos para guía de cuerda de amarre de barcos compactos | CB/T 3062 Tipo A

Descripción general del producto

Marine 3 Roller Universal Fairlead es un guiacabos de rodillos compacto y económico que se utiliza para aplicaciones básicas de amarre de barcos y guía de cuerdas de cubierta. CB/T 3062 Tipo A está diseñado con dos rodillos verticales y un rodillo horizontal inferior, lo que ayuda a que el cable avance suavemente desde tres direcciones y reduce el contacto directo del cable con la estructura de la plataforma.

En comparación con los pasacables de 5, 7 o 9 rodillos, el tipo de 3 rodillos no pretende representar una disposición multidireccional compleja y resistente. Su valor es una estructura más simple, un espacio de instalación más pequeño, un mantenimiento más fácil y un costo de proyecto más bajo, lo que lo hace adecuado para embarcaciones pequeñas y medianas, posiciones de amarre auxiliares y diseños generales de guía de cables donde el recorrido del cable es relativamente claro.

Especificaciones rápidas

• Tipo de producto: CB/T 3062 Tipo A Guía universal de 3 rodillos → Guía básica compacta de rodillos para guiar cables de amarre de barcos.

• Disposición de rodillos: 2 rodillos verticales + 1 rodillo horizontal inferior → guía la cuerda desde tres direcciones prácticas y reduce la fricción local.

• Rango de tamaño nominal: 100 a 320 → cubre diámetros de cable de acero de 14 a 44 mm y diámetros de cable de nailon de 36 a 100 mm.

• Rango SWL: 54 a 533 kN según la tabla de parámetros proporcionada → la selección del tamaño debe seguir el dibujo del barco y la disposición de amarre.

• Rango de peso: 112 a 2122 kg → útil para arreglo de cubierta, levantamiento durante instalación, embalaje y estimación de flete.

• Opciones de materiales: acero C-Mn, acero dulce o acero inoxidable según el pedido → el material final y el alcance del certificado deben confirmarse antes de la cotización.

• Tratamiento de superficie: granallado a Sa2.5/S2.5 según lo especificado + imprimación epoxi, galvanizado, pulido o recubrimiento personalizado → seleccionado según el sistema de recubrimiento del recipiente.

• Posicionamiento: solución económica de 3 rodillos para guiado básico de cables → no es el mismo posicionamiento del producto que guías guía de 5 / 7 / 9 rodillos múltiples.

Principales parámetros técnicos

Parámetros de la página web principal para CB/T 3062 Tipo A Cable guía universal de 3 rodillos. Las dimensiones están en mm a menos que se indique lo contrario.

Guía de selección y consulta

• Paso 1: Confirme CB/T 3062 Tipo A y el tamaño nominal según el plano del recipiente, el diámetro del cable de acero o el diámetro del cable de nailon.

• Paso 2: Confirme la dirección de avance del cable y la posición de instalación. Este tipo de 3 rodillos es adecuado para guiar cables básicos en lugar de guías de cables complejas y de múltiples ángulos para trabajos pesados.

• Paso 3: Confirme el requisito de SWL, el tipo de cable, el diámetro del cable, la disposición de la plataforma y el espacio disponible para los cimientos antes de la producción.

• Paso 4: Confirme los requisitos de material: acero C-Mn, acero suave, acero inoxidable o material especificado por el proyecto.

• Paso 5: Confirme el tratamiento de la superficie: granallado e imprimación de taller, acabado galvanizado, superficie de acero inoxidable pulida o sistema de revestimiento marino completo.

• Paso 6: Confirme el requisito del certificado, la cantidad, el destino, el tiempo de entrega requerido y proporcione el dibujo de la embarcación o fotografías de referencia, si están disponibles.

Estructura

Dos rodillos verticales | Un rodillo horizontal inferior | Estructura de soporte compacta | Ejes de rodillos | Posición del casquillo/cojinete por confirmar | Cimentación montada en cubierta | Recubrimiento marino o tratamiento de superficie específico del proyecto

Ventajas de diseño, instalación y mantenimiento

• La disposición de 3 rodillos proporciona un cable sencillo para posiciones de amarre normales donde no se requiere un pasacables completo de múltiples rodillos.

• La estructura compacta ayuda a reducir el espacio ocupado en la cubierta, lo que la hace adecuada para embarcaciones pequeñas y medianas o lugares de amarre auxiliares.

• Los rodillos reducen el contacto directo del cable con las estructuras de acero fijas, lo que ayuda a reducir la fricción y protege la superficie del cable durante la operación de amarre.

• La disposición Tipo A con dos rodillos verticales y un rodillo horizontal inferior permite guiar el cable desde direcciones prácticas al nivel de la plataforma.

• En comparación con guías con mayor número de rodillos, la estructura es más fácil de inspeccionar, repintar, lubricar y mantener.

• El material, el recubrimiento y el alcance del certificado se pueden organizar según el pedido, las especificaciones del recipiente y el procedimiento de aprobación de clase.

Atributos personalizados

• Estándar: CB/T 3062-2011 Tipo A → se utiliza cuando la especificación del proyecto requiere el estándar de pasacables universal marino chino.

• Posicionamiento del producto: Guía básica compacta de 3 rodillos → adecuada para guía de cuerda ordinaria, no para aplicaciones complejas multidireccionales de 9 rodillos.

• Cantidad de rodillos: 3 rodillos → dos rodillos verticales y un rodillo horizontal inferior para una estructura de guía sencilla y económica.

• Gama de cables: cable de acero de 14 a 44 mm / cable de nailon de 36 a 100 mm → seleccione según el plan de amarre de la embarcación y las especificaciones del cable.

• SWL: 54–533 kN según el tamaño nominal → no reemplaza la verificación del proyecto, la revisión de la estructura de la plataforma o la aprobación de clase cuando sea necesario.

• Material: acero C-Mn / acero dulce / acero inoxidable → la calidad final, la trazabilidad y el certificado deben confirmarse antes de realizar el pedido.

• Tratamiento de superficie: Granallado + imprimación de taller / galvanizado / pulido / personalizado → el sistema de recubrimiento debe cumplir con los requisitos de protección contra la corrosión del recipiente.

• Requisito de certificado: Disponible según los requisitos del proyecto → el certificado de clase y la presencia de inspección están sujetos al alcance del pedido y a la aprobación de clase.

Cómo funciona

La cuerda se acerca al pasacables → Los rodillos verticales y horizontales guían el recorrido del cable → La rotación de los rodillos reduce la fricción directa → La carga del cable se transfiere a través del marco del pasacables hasta los cimientos de la plataforma → La inspección y la lubricación mantienen confiable el movimiento de los rodillos

Aplicaciones

Sistema de amarre para buques | Guía de cuerdas de cubierta | Buques pequeños y medianos | Barcos de trabajo | Buques interiores | Posiciones de amarre auxiliares | Cable de cabrestante | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la posición principal de una guía de 3 rodillos?

A1: Una guía de 3 rodillos es un producto básico, compacto y económico para guiar cables en posiciones normales de amarre de barcos. No es lo mismo que los pasacables de 5 rodillos, 7 rodillos o 9 rodillos que se utilizan para caminos de cuerda más complejos.

P2: ¿Cómo se debe seleccionar el tamaño nominal correcto?

A2: Seleccione el tamaño según el tipo de cable, el diámetro del cable, la SWL, la disposición de la cubierta del barco y el plano de instalación. La tabla proporcionada proporciona el rango de selección principal desde el tamaño nominal 100 hasta 320.

P3: ¿Se pueden personalizar el material, el rodamiento y el revestimiento?

A3: El tratamiento de materiales y superficies se puede confirmar según los requisitos del proyecto. La disposición de los cojinetes o bujes, los detalles de la lubricación y el alcance del certificado deben confirmarse mediante el dibujo, la especificación del pedido y los requisitos de inspección.

Dibujo de CB/T 3062 Tipo A 3 rodillos de tubo Guías universales Equipo de amarre para barcos
