CB*3062 tipo St. universal Lawrence Fairlead Ship Mooring Equipment de la canalización de los rodillos de E nueve

Guía de guía de 9 rodillos marinos para amarre y remolque de barcos | CB*3062 Cable guía de rodillos universal tipo E

Descripción general del producto

El pasacables marino de 9 rodillos CB*3062 tipo E es un pasacables de rodillos universal para amarre de barcos, guía de cables de remolque y disposiciones de cables multidireccionales. Está instalado en el lado del barco de la cubierta de francobordo y utiliza cinco rodillos verticales con cuatro rodillos horizontales para guiar los cables desde siete direcciones, al tiempo que reduce la fricción directa entre los cables y la estructura fija de la cubierta.

En comparación con los pasacables comunes de tres o cuatro rodillos, la disposición de nueve rodillos Tipo E proporciona una envoltura de guía de cuerda más amplia para estaciones de amarre complejas, diseños de cubiertas de remolcadores y embarcaciones de trabajo, disposiciones de embarcaciones de apoyo en alta mar y aplicaciones de buques navales o comerciales. El producto se puede utilizar con cables de acero y cables de nailon según el rango de diámetro suministrado; La base de carga final, el refuerzo de la cubierta, los detalles de soldadura, la disposición de los cojinetes, el sistema de revestimiento y el alcance del certificado deben confirmarse de acuerdo con el dibujo del buque y los requisitos del proyecto.

Especificaciones rápidas

• Tipo de producto: Guía universal de nueve rodillos tipo E → guía de cable multidireccional para amarre y remolque de barcos.

• Estándar: CB*3062-79 → referencia para la designación del Tipo E, disposición de los rodillos, dimensiones principales, rango de diámetro del cable y peso.

• Disposición de rodillos: 5 rodillos verticales + 4 rodillos horizontales → admite el guiado del cable desde siete direcciones y ayuda a reducir la abrasión del cable.

• Gama de cables aplicables: cable de acero de 19,5 a 68,0 mm y cable de nailon de 36 a 100 mm → adecuado para diferentes selecciones de cables de amarre dentro de la tabla suministrada.

• Rango de peso: 302–6432 kg → importante para manipulación en astilleros, planificación de instalación en cubierta, embalaje y estimación de flete.

• Opciones de materiales: acero C-Mn, acero dulce o acero inoxidable → la calidad final del material debe confirmarse mediante el dibujo, las especificaciones y los requisitos del certificado.

• Tratamiento de la superficie: granallado Sa 2.5 + imprimación de taller epóxica de una capa como referencia → se puede analizar el recubrimiento marino pulido, galvanizado o personalizado cuando se especifique.

• Alcance del certificado: los certificados de clasificación se pueden organizar según los requisitos del proyecto → no se tratan como suministro predeterminado a menos que se confirme en el pedido.

Principales parámetros técnicos

Datos de selección de la página web principal para el pasacables universal de nueve rodillos CB*3062-79 Tipo E. Las dimensiones están en mm a menos que se indique lo contrario.

Guía de selección y consulta

Paso 1: Confirme el pasacables universal de nueve rodillos CB*3062-79 tipo E y el diámetro requerido del cable de acero o del cable de nailon.

Paso 2: Confirme la dirección del paso del cable, la posición de instalación de la cubierta de francobordo/barco, la disposición del amarre y si el pasacables es para construcción nueva o reemplazo.

Paso 3: Confirmar la base de carga de diseño, el MBL del cable, el requisito de SWL de referencia, el refuerzo de la cubierta, la interfaz de soldadura y el espacio de instalación disponible de acuerdo con el plano del barco.

Paso 4: Confirme el grado del material, los requisitos del rodillo/eje/cojinete o casquillo, la disposición de lubricación y los requisitos de protección contra la corrosión.

Paso 5: Confirme el tratamiento de la superficie, el sistema de recubrimiento final, la opción de acero galvanizado o inoxidable, la cantidad, el destino de entrega y el tiempo de entrega requerido.

Paso 6: Confirmar el certificado y el alcance de la inspección antes de la cotización, incluido el certificado del fabricante, el certificado de material, el certificado de clase, la inspección testigo o el requisito de aprobación específico del proyecto.

Estructura

Marco de guía soldado/fabricado | 5 rodillos verticales | 4 rodillos horizontales | Ejes de rodillos | Posición del rodamiento o casquillo por confirmar | Superficies de rodillos en contacto con cuerdas | Interfaz de instalación en cubierta junto al barco | Revestimiento marino o tratamiento superficial específico

Ventajas de amarre, remolque e ingeniería

• El diseño de nueve rodillos combina superficies de contacto de cuerda verticales y horizontales, lo que lo hace adecuado para ángulos de avance de cuerda complejos donde la cuerda puede acercarse desde diferentes direcciones de la plataforma.

• Los rodillos de giro libre ayudan a reducir la fricción de deslizamiento contra el cuerpo del pasacables y brindan una mejor protección para las superficies de los cables de acero y nailon durante las operaciones de amarre o remolque.

• La disposición Tipo E proporciona un rango de guía más amplio que los pasacables comunes de tres o cuatro rodillos, lo cual es útil para estaciones de amarre junto a barcos con control limitado de alineación de cables.

• Las áreas de rodillos, ejes y cojinetes/bujes deben diseñarse para permitir el acceso a inspección, lubricación y mantenimiento, de modo que la rotación de los rodillos siga siendo confiable durante la operación del recipiente.

• El pasacables debe seleccionarse junto con el diámetro del cable, el MBL del cable, el ángulo de avance, el refuerzo de la plataforma, los detalles de soldadura y los requisitos de inspección de clase; la carga de rotura del cable no debe tratarse directamente como producto SWL.

• La preparación y el recubrimiento de la superficie se pueden combinar con las especificaciones de pintura del recipiente, mientras que el tratamiento de la superficie de acero inoxidable o galvanizado se puede analizar para requisitos especiales de corrosión o mantenimiento.

• La inspección de clasificación, la trazabilidad del material y las pruebas testigo se pueden organizar de acuerdo con los requisitos del proyecto y el procedimiento de aprobación de la clase.

Atributos personalizados

• Estándar: CB*3062-79 → úselo cuando el plano de la embarcación o las especificaciones del astillero requieran este estándar de guiacabos de rodillos universal.

• Tipo: Tipo E → configuración de nueve rodillos con cinco rodillos verticales y cuatro horizontales.

• Compatibilidad de cuerdas: cuerda de alambre de acero y cuerda de nailon → seleccione según el rango de diámetro de la cuerda suministrado y el diseño de amarre de la embarcación.

• Posición de instalación: lado del barco de la cubierta de francobordo → el refuerzo de la cubierta y la interfaz de soldadura deben ser verificados por el astillero o la oficina de diseño.

• Base de carga: por confirmar → La SWL, el MBL del cable, el factor de seguridad y los requisitos de prueba deben seguir las especificaciones del proyecto y la aprobación de clase.

• Material: acero C-Mn / acero dulce / acero inoxidable → el grado final y el alcance del certificado de material deben confirmarse antes de la producción.

• Mantenimiento de rodillos: acceso de inspección y lubricación por confirmar → importante para mantener la rotación libre de los rodillos y reducir el desgaste del cable.

• Tratamiento de superficie: Chorro Sa 2.5 + imprimación epoxi como referencia → recubrimiento final, galvanizado, pulido u otro tratamiento según los requisitos del cliente.

• Requisito de certificado: disponible según los requisitos del proyecto → el tipo de certificado y el alcance del testigo de clase deben confirmarse antes de la cotización.

Cómo funciona

La cuerda de amarre o remolque se acerca desde la dirección de la cubierta → La cuerda hace contacto con los rodillos verticales y/u horizontales → Los rodillos giran para reducir la fricción de deslizamiento → La cuerda se guía a través del camino requerido → La fuerza de contacto se transfiere a través del marco del pasacables a la estructura reforzada de la cubierta

Aplicaciones

Naves comerciales | Buques de guerra | Buques de apoyo en alta mar | Remolcadores | Barcos de trabajo | Estaciones de atraque junto a los buques | Posiciones de guía del cable de remolque | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

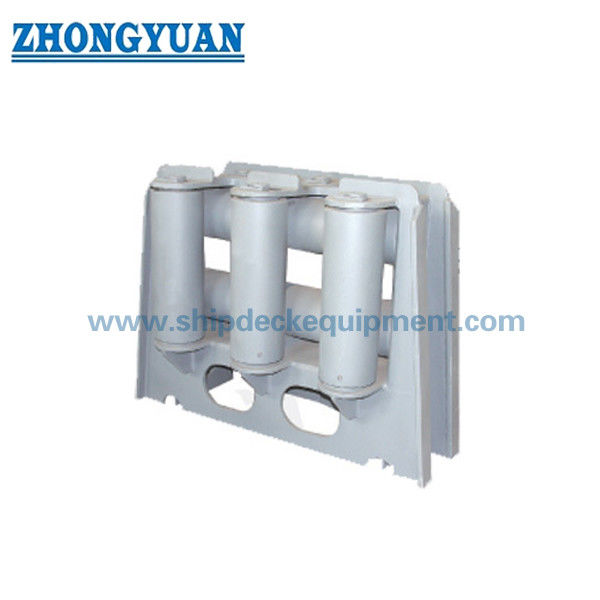

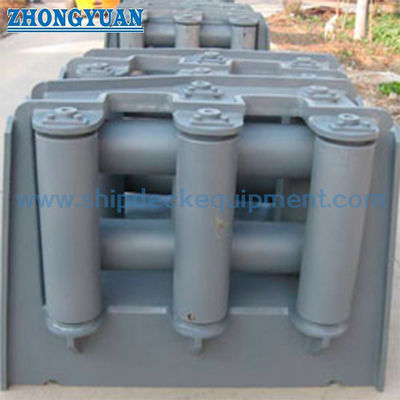

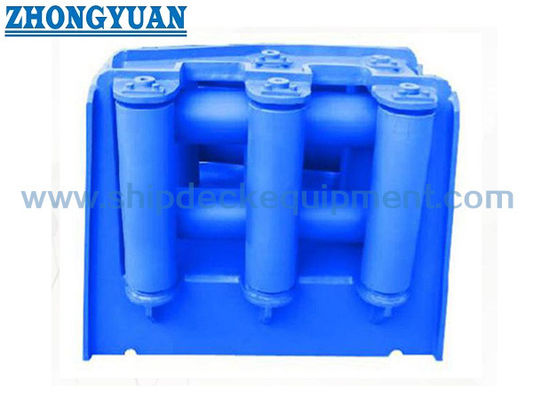

Dibujo y fotos

Preguntas frecuentes

P1: ¿El rango de diámetro de la cuerda es el mismo que el del producto SWL?

R1: No. La tabla suministrada proporciona los rangos de diámetro, dimensiones y pesos aplicables de cables de acero y cables de nailon. La carga SWL o de referencia debe confirmarse por separado según el MBL del cable, el factor de seguridad de diseño, el ángulo de avance, el refuerzo de la plataforma, los detalles de soldadura y los requisitos de clase.

P2: ¿Por qué seleccionar un pasacables de nueve rodillos en lugar de uno de tres o cuatro rodillos?

A2: Se utiliza una guía de nueve rodillos cuando la trayectoria del cable cambia desde múltiples direcciones y la estación de amarre requiere un rango de guía más amplio. La combinación de rodillos verticales y horizontales ayuda a reducir la abrasión del cable y mejora la estabilidad del recorrido del cable bajo disposiciones complejas de la plataforma.

P3: ¿Qué información se necesita antes de la cotización?

A3: Confirme el estándar y el tipo, diámetro del cable, tipo de cable, base de carga, grado del material, tratamiento de superficie, cantidad, plano de instalación, requisito de certificado, destino de entrega y tiempo de entrega requerido. Las fotografías o dibujos del pasacables existente son útiles para proyectos de reemplazo.

Dibujo de CB*3062 Tipo E Nueve rodillos Universal Fairlead St. Lawrence Fairlead Equipo de amarre para barcos
