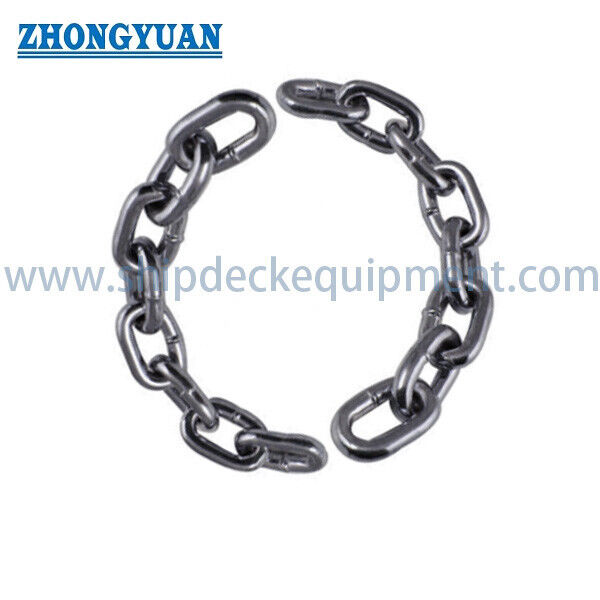

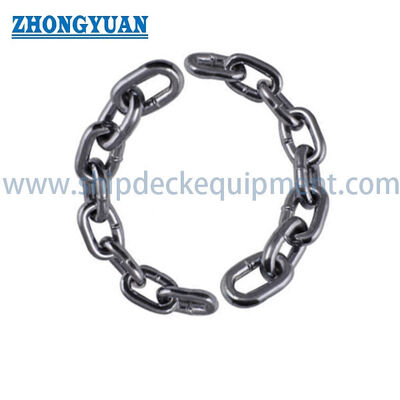

Cadena de acero redonda soldada DIN 5685 de enlace corto y enlace largo de propósito general
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Enlace en cadena giratorio | Material: | Acero aleado, alta resistencia a la tracción, tratado térmicamente. |
|---|---|---|---|
| Tratamiento superficial: | Galvanizado, pintado de negro, color propio, pulido, con recubrimiento en polvo | Estructura: | Cadenas de soldadura con trasero rápido |
| Característica: | Resistente al calor | Uso: | cadena de arrastre |
| Color: | Color propio, rojo, verde o según su petición | Solicitud: | Barco, industria siderúrgica, industria química del petróleo, mina de carbón |
| Resaltar: | Cadena de vínculos corta de la longitud del estruendo 5685,Cadena de vínculos corta estándar alemana de la longitud |
||
Descripción de producto
Cadena de acero redonda soldada DIN 5685 de enlace corto y enlace largo de propósito general
Resumen del producto
La cadena de acero redonda soldada DIN 5685 está destinada a aplicaciones de uso general, sin elevación, donde se requiere una cadena de acero flexible para barreras, retención de componentes sueltos,los acuerdos contra pérdidasLa cadena está formada por enlaces redondos de acero soldados y puede ser suministrada en geometría de enlace corto o largo, con diámetro de enlace, longitud interna, longitud de enlace y longitud de enlace.ancho exterior, acabado y longitud de entrega seleccionados para la instalación.
Para uso a bordo de buques o en la industria, este producto debe considerarse una cadena de utilidad en lugar de un equipo de elevación, anclaje, remolque, amarre, sujeción de carga o elevación.La actual serie DIN 5685 abarca las cadenas redondas de acero soldadas sin carga a pruebaLa idoneidad depende, por tanto, de la función de no elevación prevista, de la exposición al medio ambiente, de la compatibilidad dimensional y de las especificaciones de compra.
Alcance del producto y limitación de seguridad
- Cadena sin carga de prueba → la norma no exige ensayos de carga de prueba para esta familia de productos.
- No para elevación → no utilizar como eslingas de cadena, cadenas de elevación, soportes de elevación o suspensión de carga.
- No sustituye a las cadenas de anclaje, cadenas de remolque, cadenas de fijación, cadenas transportadoras, cadenas mineras u otras cadenas probadas específicas de la aplicación.
- Las cifras de carga de referencia del proveedor no deben presentarse ni interpretarse como WLL, SWL, carga de prueba o capacidad de elevación certificados.
Especificaciones rápidas
- La familia de normas: DIN 5685-1 de enlace largo, DIN 5685-2 de enlace semilargo y DIN 5685-3 de enlace corto → confirma la parte actual aplicable en el pedido de compra.
- Construcción: enlaces redondos de acero soldados → geometría de cadena simple de uso general sin calibración para ruedas de cadena.
- Rango de dimensiones en los datos suministrados: 2 a 13 mm de diámetro de enlace → cubre la utilidad ligera y las disposiciones generales de retención.
- Las designaciones de enlace comercial en el cuadro suministrado: enlace corto de tipo A y enlace largo de tipo C → confirman la equivalencia con la edición y el dibujo DIN requeridos.
- Rango de masa aproximado: 6 a 345 kg por 100 m, dependiendo del diámetro y el paso del enlace → relevante para la manipulación, el embalaje y el transporte.
- Opciones de acabado: autocolorido, pintado de negro, zincado, galvanizado en caliente o recubrimiento especificado por el proyecto → seleccione según la exposición y el ajuste del accesorio.
- Estado de carga estándar: sin carga a prueba → la conformidad dimensional y material no crea una aprobación de elevación.
Tipos de enlace y selección estándar
El tipo A en el esquema suministrado utiliza la longitud de enlace interior más corta, lo que produce un patrón de enlace más compacto y más enlaces por unidad de longitud.El tipo C utiliza una longitud de enlace interior más larga y una masa inferior por 100 m para el mismo diámetro nominal en el esquema suministrado..
Para los nuevos pedidos, la designación no debe basarse únicamente en A o C. Confirmar el dibujo de enlace requerido y la parte DIN 5685 aplicable: DIN 5685-1 para la cadena de enlace largo, DIN 5685-2 para la cadena de enlace semilongo,o DIN 5685-3 para cadenas de enlace cortoLas ediciones históricas de un solo número DIN 5685 han sido reemplazadas por las series basadas en piezas.
Principales parámetros técnicos
| Tamaño (d) | Duración interna (t) | Ancho exterior b) | Peso por 100 m | Trabajo Carga |
Rompiendo la carga | Tipo de Enlace |
| En el caso de los | En el caso de los | En el caso de los | En kg | No | No | |
| 2 | 12 | 8 | 7 | 500 | 1250 | A. No |
| 22 | 6 | C. Las | ||||
| 2.5 | 14 | 10 | 11 | 750 | 2000 | A. No |
| 24 | 10 | C. Las | ||||
| 3 | 16 | 12 | 16.5 | 1120 | 2800 | A. No |
| 26 | 15 | C. Las | ||||
| 3.5 | 18 | 14 | 22.5 | 1500 | 3850 | A. No |
| 28 | 20 | C. Las | ||||
| 4 | 19 | 16 | 30 | 2000 | 5000 | A. No |
| 32 | 27 | C. Las | ||||
| 4.5 | 20 | 18 | 39.5 | 2500 | 6300 | A. No |
| 34 | 35 | C. Las | ||||
| 5 | 21 | 20 | 50 | 3150 | 7750 | A. No |
| 35 | 43 | C. Las | ||||
| 5.5 | 23 | 22 | 60.5 | 3800 | 9500 | A. No |
| 38.5 | 52 | C. Las | ||||
| 6 | 24 | 24 | 73 | 4500 | 11500 | A. No |
| 42 | 63 | C. Las | ||||
| 6.5 | 26 | 26 | 86 | 5400 | 13500 | A. No |
| 45.5 | 74 | C. Las | ||||
| 7 | 28 | 28 | 100 | 6000 | 15000 | A. No |
| 49 | 86 | C. Las | ||||
| 8 | 32 | 32 | 130 | 8000 | 20000 | A. No |
| 52 | 110 | C. Las | ||||
| 8.5 | 34 | 34 | 149 | 9000 | 22500 | A. No |
| 56 | 125 | C. Las | ||||
| 9 | 36 | 36 | 165 | 10000 | 25000 | A. No |
| 59 | 141 | C. Las | ||||
| 10 | 40 | 40 | 205 | 12500 | 31000 | A. No |
| 65 | 175 | C. Las | ||||
| 11 | 44 | 40 | 250 | 15000 | 38000 | A. No |
| 72 | 211 | C. Las | ||||
| 12 | 48 | 48 | 290 | 18000 | 45000 | A. No |
| 78 | 255 | C. Las | ||||
| 13 | 52 | 52 | 345 | 21200 | 53000 | A. No |
| 82 | 295 | C. Las |
Material, soldadura y protección de superficies
- Material de base: grado de acero soldable que se confirmará mediante pedido; el grado exacto y las condiciones de entrega deben indicarse en el presupuesto, el dibujo y el certificado de material cuando sea necesario.
- Referencia de acero de cadena: DIN 17115 es la norma de entrega técnica DIN vigente para aceros utilizados para cadenas de enlace redondo y componentes de cadenas soldados;la aplicabilidad y la selección del grado siguen sujetos a la especificación de la cadena ordenada.
- Forma de fabricación: enlaces redondos de acero soldados; el proceso de soldadura, los criterios de aceptación de soldadura y el alcance de la inspección deben ser confirmados por el fabricante.
- Vestidos de acabado de color propio o pintados de negro para uso en seco o en servicios públicos controlados donde los requisitos de protección contra la corrosión son limitados.
- El revestimiento con zinc o la galvanización en caliente mejora la resistencia a la corrosión, pero el espesor del revestimiento y los espacios libres internos deben comprobarse cuando la cadena pasa a través de ojos, soportes o accesorios.
- El acero inoxidable, el acero aleado, el acero de alta resistencia, el tratamiento térmico, el recubrimiento en polvo o los colores especiales no son propiedades inherentes a la DIN 5685 y deben tratarse como requisitos de proyecto separados.
Inspección y control del suministro
- Inspección dimensional: diámetro de enlace d, longitud interior t, ancho exterior b y longitud ordenada.
- Inspección visual: forma del enlace, continuidad de la soldadura, bordes afilados dañinos, estado de la superficie y cobertura del revestimiento, en su caso.
- Verificación de la entrega: cantidad, masa o longitud, acabado, embalaje, identificación y documentación ordenada.
- El certificado de material, el informe de dimensiones, el informe de revestimiento o las pruebas adicionales se pueden organizar de acuerdo con el pedido de compra; no se incluyen automáticamente.
- Los ensayos adicionales no convierten la cadena de utilidad DIN 5685 en cadena de elevación certificada a menos que todo el producto esté diseñado, fabricado, probado, marcado,y certificado de acuerdo con una norma de cadena de elevación aplicable.
Guía de selección e investigación
Paso 1: Confirmar el uso real y indicar claramente que la cadena tiene una función de no elevación, no elevación, no anclaje y no crítica para la seguridad.
Paso 2: Confirmar la geometría de la pieza estándar y del enlace requeridos: enlace corto, enlace semilargo o enlace largo; proporcionar el dibujo aplicable cuando se utilicen las designaciones comerciales de A / C.
Paso 3: Especificar el diámetro d del enlace, la longitud interior t, la anchura exterior b, la longitud total requerida, la tolerancia de la longitud de corte y cualquier accesorio de conexión.
Paso 4: especificar el grado del material, el acabado, el color, la condición de exposición y si el zincado o la galvanización en caliente deben cumplir un requisito de recubrimiento separado.
Paso 5: Confirmar el alcance de la inspección y el documento: informe de dimensiones, certificado de material, informe de revestimiento, aprobación de muestras o testimonio de terceros si es necesario.
Paso 6: Proporcione la cantidad, el método de embalaje, el destino de entrega, el tiempo de entrega requerido y el dibujo o la foto de referencia.
Compatibilidad y notas de uso
- Compruebe la apertura clara de los grilletes, anillos, soportes, ojos de almohadilla o pines de retención con respecto a las dimensiones del enlace terminado.
- No force los enlaces galvanizados a través de accesorios de bajo tamaño; el daño del revestimiento puede exponer el acero base y reducir la protección contra la corrosión.
- Se evitarán las aplicaciones que impliquen el paso continuo sobre ruedas dentadas o de bolsillo, a menos que se haya especificado un estándar de cadena calibrada.
- Reemplazar la cadena que muestre corrosión severa, soldaduras agrietadas, enlaces distorsionados, desgaste excesivo o daño incompatible con la función de utilidad prevista.
Atributos personalizados
- Categoría de producto: Cadena de acero redonda soldada de uso general → uso para funciones de utilidad y retención en lugar de servicio de elevación o carga.
- Familia estándar: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → seleccione la pieza actual de acuerdo con la geometría de enlace largo, semilongo o corto.
- Tipos comerciales: tipo A de enlace corto / tipo C de enlace largo → designaciones suministradas por el cliente que requieren confirmación de dibujo y edición.
- Diámetro nominal: 2·13 mm en la tabla suministrada → seleccionado junto con la apertura del enlace y la compatibilidad del accesorio.
- Construcción: Enlaces redondos de acero soldados → construcción no calibrada de la cadena de servicios.
- Finalización de la superficie: autocolorido / pintado de negro / zincado / galvanizado en caliente / recubrimiento especificado → coincide con la exposición a la corrosión y el espacio dimensional.
- Estado de la carga: no controlada → no es una cadena de carga WLL, SWL, de elevación, remolque, anclaje o de sujeción certificada.
Aplicaciones
Industrial barriers | Retention of loose components against loss | Machine and workshop guarding | Warehouse utility arrangements | Agricultural general-purpose use | Marine deck utility service where no lifting, anclaje, remolque, amarre, retención de carga o carga crítica para la seguridad
Documentación
La documentación disponible debe acordarse antes de la producción y puede incluir un certificado comercial de conformidad, un certificado de material, un informe de inspección dimensional, un informe de revestimiento, una lista de embalaje,y identificación de la trazabilidadNo se impondrán certificados de elevación ni aprobación de la sociedad de clasificación para este producto no cargado.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Puede la cadena DIN 5685 utilizarse para levantar o como eslingas de cadena?
A1: No. La actual familia DIN 5685 abarca las cadenas de acero redondas soldadas sin carga a prueba. No debe utilizarse como medio de elevación, cadena de eslingas, cadena de elevación o suspensión de carga.
P2: ¿Cuál es la diferencia entre el tipo A y el tipo C en la tabla suministrada?
A2: el tipo A utiliza la longitud de enlace interior más corta, mientras que el tipo C utiliza la longitud de enlace interior más larga y una masa menor por 100 m para el mismo diámetro nominal.La orden también debe identificar la parte DIN 5685 actual aplicable y el dibujo de enlace aprobado..
P3: ¿Qué acabado superficial es adecuado para entornos exteriores o marinos?
A3: Normalmente se considera el zincado o la galvanización en caliente antes del autocolor o la pintura negra para la exposición a la corrosión, pero la elección final depende del entorno de servicio, la especificación del recubrimiento,apariencia requerida, y el espacio libre a través de accesorios de apareamiento.
