Resumen del producto

La cadena de anclaje naval de enlace de perno es un cable de cadena soldado con perno en flash suministrado para sistemas de anclaje de buques.ayuda a limitar la deformación y torsión excesivasLa cadena se selecciona como parte de la disposición completa de anclaje, incluyendo el anclaje, el colgante, el tapón de la cadena, el tubo de aire,Los demás aparatos para el transporte de mercancías, incluidos los aparatos de transporte de mercancías.

El rango suministrado es de 12,5 ∼70 mm en los grados U1, U2 y U3, con longitudes de disparo normalmente ordenadas entre 25,0 m y 27,5 m. ISO 1704:El año 2022 proporciona la base dimensional reconocida para las cadenas de anclaje de enlace, mientras que las normas de clasificación aplicables y IACS UR W18 establecen requisitos para la fabricación, los materiales, el tratamiento térmico, los ensayos de resistencia, los ensayos de carga de ruptura, el marcado y la certificación aprobados.Esta página se refiere a la cadena de anclaje de los buques; los grados de cadena de amarre permanente en alta mar, como R3, R3S, R4 y superiores, son productos separados y requieren una especificación diferente.

Especificaciones rápidas

• Tipo de producto: Cadena de anclaje naval de enlace de perno → utilizada entre el anclaje del buque y el sistema de anclaje del gancho de venta o del armario de cadenas.
• Construcción: Enlaces de acero laminado soldados con botones → soporta la forma del enlace y el compromiso estable del levantador de cables.
• Opciones de grado: U1 / U2 / U3 → grado final sigue el cálculo del equipo del buque, la regla de clase y el alcance de las cadenas aprobadas.
• Diámetro nominal: 12,570 mm → las dimensiones y la masa aprobadas detalladas deberán confirmarse con el dibujo de la clase del fabricante.
• Duración del disparo: 25,0­27,5 m según el orden → 27,5 m es la longitud de la cadena estándar a la que se hace referencia para los ensayos de prueba de carga de clase en IACS UR W18.
• Base de ensayo: inspección dimensional, ensayo de prueba de carga, ensayo de carga de ruptura y ensayos mecánicos dependientes del grado → el alcance de la encuesta se confirma antes de la producción.
• Condición de la superficie: pintada de negro, galvanizada en caliente cuando sea aceptada por el proyecto y se aplica un recubrimiento de clase → después de la inspección y ensayo requeridos.
• Estado del suministro: proceden de fabricantes de cadenas aprobados para la clase → certificado de clase, documentos del fabricante y trazabilidad del material se organizan de acuerdo con el alcance de la compra.

Principales parámetros técnicos

Guía de selección e investigación

Primero paso:Confirmar que el requisito es para una cadena de anclaje con enlace de perno del buque, y luego proporcionar el tipo de buque, la sociedad de clase, el número de equipo o los datos de la disposición del anclaje.

Paso 2:Confirmar el diámetro nominal y el grado U1, U2 u U3 a partir del cálculo del equipo homologado para la clase, la especificación del anclaje y las dimensiones del elevador de cables del gancho.

Paso 3:Confirme la longitud total de la cadena, la longitud por disparo, la disposición de los eslabones de número impar cuando sea necesario, y los eslabones finales requeridos, los eslabones ampliados, los grilletes de unión Kenter, los grilletes giratorios o de anclaje.

Paso 4:Confirmar el estado del tratamiento térmico, el acabado de la superficie, el marcado y si la cadena de reemplazo debe coincidir con una cadena existente, el bolsillo de la especie salvaje y el conjunto de accesorios de a bordo.

Paso 5:Confirmar el alcance de la inspección y el certificado: sociedad de clase nominada, asistencia a la encuesta, trazabilidad de materiales, pruebas de prueba / rotura, pruebas mecánicas y cualquier requisito adicional de NDT.

Paso 6:Indicar la cantidad, el destino de entrega, el tiempo de entrega requerido, el requisito de embalaje y el certificado de cadena existente, el dibujo o fotografías dimensionalmente claras cuando estén disponibles.

Estructura

Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement

Ventajas de fabricación, ensayo y trazabilidad

• La cadena proviene de plantas aprobadas por la sociedad de clasificación designada para el grado, el diámetro, la vía de fabricación y las condiciones de tratamiento térmico ordenados.
• La identificación de barras laminadas y el control del número térmico mantienen la trazabilidad del acero de cadena entrante a través de la formación de enlaces, la soldadura en botón, el tratamiento térmico, los ensayos y la certificación final.
• El diámetro del enlace, la longitud de los cinco enlaces, la posición del perno, el ajuste del perno y las tolerancias dimensionales se controlan con arreglo a la norma ISO 1704 o al diseño homologado para la clase.
• Los parámetros de la soldadura por flash-butt y la eliminación del flash son puntos críticos para la producción; la zona de soldadura se examina visualmente antes del recubrimiento, con una inspección adicional organizada solo cuando se especifique.
• La soldadura de puntas, cuando se utilice, se realiza siguiendo un procedimiento aprobado y se completa antes del tratamiento térmico final.
• Cada longitud de cadena de 27,5 m se somete a pruebas de prueba de carga con arreglo al procedimiento de clase aplicable; se toman muestras de carga de ruptura y ensayos mecánicos dependientes del grado según el plan de inspección aprobado.
• Las longitudes de cadena terminadas están marcadas con grado, número de certificado y sello de la sociedad cuando están certificadas de clase, lo que permite vincular las tomas entregadas con la documentación de prueba y material.

Atributos personalizados

• Norma: ISO 1704:2022 / regla de clase aplicable → confirme la norma dimensional y la edición de clase indicadas en el pliego de condiciones de compra.
• Grado: U1 / U2 / U3 → grado determina las propiedades del material, el tratamiento térmico y las cargas a prueba de rotura certificadas.
• Diámetro: 12,5 mm → 70 mm → el tamaño final se selecciona según los requisitos del equipo de anclaje del buque, no solo según el peso de la cadena.
• Duración del disparo: 25,0 ∼ 27,5 m → longitud especial y configuración de enlace final están sujetos a las cadenas y la confirmación de clase.
• Finalización de la superficie: pintura negra / galvanizado en caliente debe ser compatible con la secuencia de inspección requerida y la especificación del proyecto.
• Accesorios: Enlace de unión / enlace de extremo / enlace ampliado / enlace giratorio / enlace de anclaje → suministro como un sistema de grado y diámetro coincidentes cuando sea necesario.
• Certificación: De acuerdo con la clase designada y el alcance de las obras aprobadas → la disponibilidad del certificado se confirma antes del pedido, no se asume para cada cadena de stock.

Cómo funciona

Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker

Aplicaciones

Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories

Certificaciones y ventajas

La certificación de clasificación puede organizarse a través del fabricante de la cadena aprobado de acuerdo con el grado, el diámetro, el tratamiento térmico, el alcance de ensayo y el plan de inspección solicitados.El IACS establece requisitos técnicos unificados; la sociedad de clasificación individual realiza o acepta la encuesta y expide el certificado de producto aplicable.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

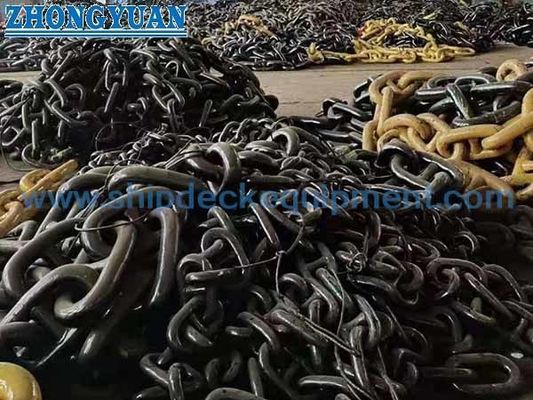

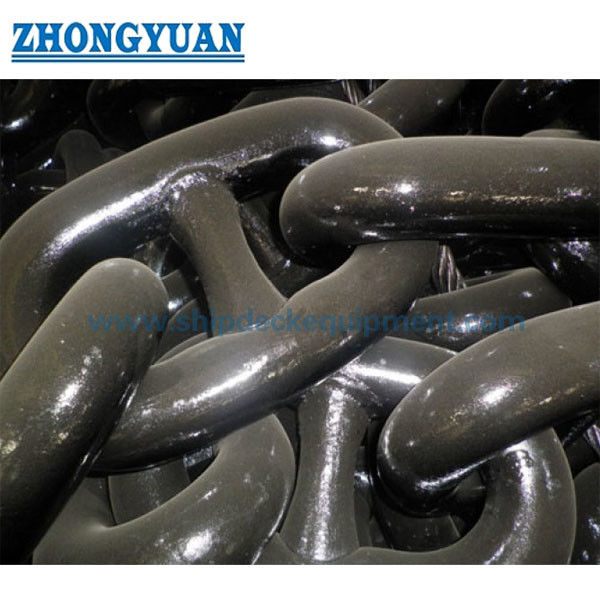

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el grado de cadena de anclaje U1, U2 o U3?

A1: Utilice el cálculo del equipo de anclaje aprobado por la clase del buque, el diámetro de la cadena, la especificación del anclaje y el diseño del elevador de cables de venta.No se debe sustituir automáticamente un grado superior porque la cadena completa, los accesorios, el parabrisas y la homologación de clase deben seguir siendo compatibles.

P2: ¿Se realizan UT y MT en cada disparo de cadena de anclaje?

A2: No como un estándar universal. El alcance de la clase estándar incluye inspección dimensional, pruebas de prueba de carga, pruebas de carga de ruptura,Examen visual de la soldadura de punta y ensayos mecánicos dependientes del gradoUT, MT u otro NDT deben indicarse en la investigación y acordarse con el fabricante y la sociedad de clase.

P3: ¿Se puede utilizar esta cadena U1/U2/U3 como cadena de amarre permanente en alta mar?

A3: No sin una especificación aprobada por separado. Los grados de amarre marino como R3, R3S, R4, R4S y superiores tienen diferentes materiales, resistencia, fatiga,los requisitos de fabricación y certificación y deben cotizarse como un producto separado.

Dibujo de la homologación de clase U1 U2 U3 Flash Butt Saldado en el enlace de anclaje
