Accesorios forjados y fundidos de acero para cadenas de anclas para sistemas de anclaje marino y amarre en alta mar

Accesorios para cadenas de ancla de acero forjado y fundido para sistemas de anclaje marino y amarre en alta mar

Descripción general del producto

Esta gama de productos cubre accesorios para cadenas de ancla de acero utilizados para conectar, terminar, girar, agrandar o adaptar conjuntos de cadenas en sistemas de anclaje de barcos y amarre en alta mar. Los artículos disponibles incluyen grilletes Kenter, grilletes de unión, grilletes de extremo, giratorios, grilletes giratorios, grilletes de boya, grupos giratorios, placas, eslabones comunes, eslabones agrandados, eslabones de extremo y componentes de conexión específicos del proyecto.

Los accesorios se suministran a través de socios cualificados en la fabricación de cadenas de ancla, en lugar de presentarse como productos fabricados internamente. La selección se basa en el diámetro nominal de la cadena, el grado de la cadena, la geometría del eslabón de acoplamiento, los requisitos de carga de prueba y rotura, la disposición del pasador, la ruta del material, el tratamiento térmico, el alcance de la inspección y la documentación de clasificación. La disponibilidad en stock puede respaldar consultas urgentes de reparación o reemplazo de barcos, pero el artículo real, el grado, las dimensiones, las marcas y el lote del certificado deben confirmarse antes de la cotización.

Tipos de accesorios disponibles

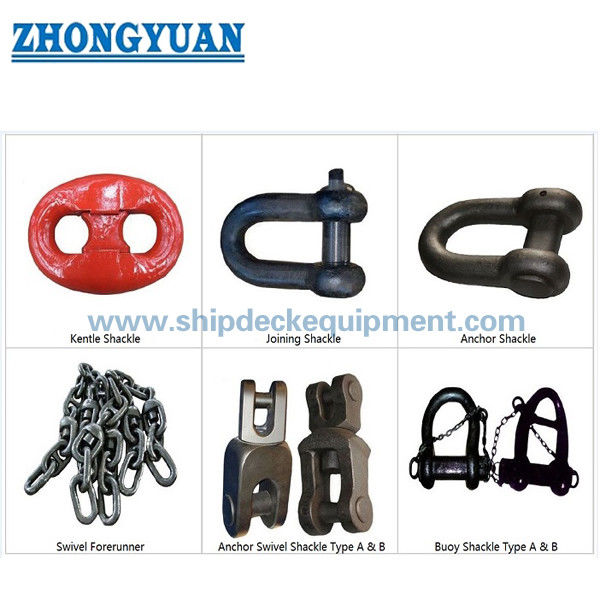

Grillete Kenter | Grillete de unión | Grillete de extremo | Giratorio | Grillete giratorio | Grillete de conexión en forma de C | Grillete Kenter delgado | Grillete de pasador | Grillete en forma de pera | Grillete de boya | Grupo giratorio | Placa triangular | Eslabón redondo | Eslabón común | Eslabón de extremo | Eslabón agrandado | Eslabón sin espiga | Eslabón de conexión de forma especial

Especificaciones rápidas

•  Categoría de producto: Accesorios para cadenas de ancla y amarre → utilizados para completar o reemplazar conjuntos de cadenas, no como hardware de elevación general.
•  Rango de diámetro nominal: 12,5–162 mm como rango de suministro → la disponibilidad final depende del tipo de accesorio, grado, aprobación del fabricante y estado del stock.
•  Rutas de material: acero forjado, acero fundido o construcción de barra laminada → el proceso permitido depende del diseño del accesorio y de la norma de clase aplicable.
•  Grados de cadenas de ancla marinas: U2 / U3 indicados en la información suministrada → la designación de clase exacta y el alcance del certificado deben confirmarse para cada artículo.
•  Grados de amarre en alta mar: R3 / R3S / R4 indicados como disponibles → los grados en alta mar requieren fabricación, tratamiento térmico, pruebas y trazabilidad aprobados por separado.
•  Protección de superficie: pintado en negro o galvanizado en caliente → la selección del recubrimiento debe considerar el servicio de la cadena, el ajuste dimensional, la secuencia de inspección y la especificación del proyecto.
•  Rango detallado de grilletes de boya: diámetro nominal de la cadena 38–90 mm → la tabla de referencia suministrada incluye cargas de prueba de Grado M2 / M3 y pesos de Tipo A / Tipo B.
•  Suministro y documentación: stock o pedido de proyecto → la documentación del fabricante, material, pruebas, END y clase solo están disponibles según el alcance del pedido confirmado.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Identificar el accesorio exacto: grillete Kenter, grillete de extremo, giratorio, grupo giratorio, grillete de boya, eslabón agrandado u otro elemento de conexión.

Paso 2: Confirmar el diámetro nominal de la cadena, la construcción de la cadena, el grado, la norma aplicable o la regla de clase, y las dimensiones de acoplamiento de los eslabones de cadena adyacentes.

Paso 3: Proporcionar la carga de prueba, la carga de rotura o la base de prueba certificada requerida. No sustituya SWL, carga de prueba o MBL entre sí.

Paso 4: Confirmar la construcción forjada, fundida o de barra laminada; el estado del tratamiento térmico; la disposición del pasador y el bloqueo; y cualquier restricción en la reparación de soldadura.

Paso 5: Confirmar el acabado superficial, el marcado, END, el informe dimensional, la trazabilidad del material, el certificado del fabricante y la inspección de clase antes de la cotización.

Paso 6: Proporcionar la cantidad, el tiempo de entrega requerido, el destino, la urgencia de reemplazo de stock, el tipo de embarcación o unidad offshore, y el dibujo o fotos claras de la pieza existente.

Estructura

Cuerpo de acero forjado o fundido | Pasador / perno y disposición de bloqueo donde sea aplicable | Superficies de apoyo compatibles con la cadena | Trayectoria de carga tratada térmicamente | Marcado de identificación y trazabilidad permanente | Acabado pintado en negro o galvanizado especificado

Ventajas de material, fabricación e inspección

• La geometría del accesorio se adapta a la cadena de conexión, ya que el diámetro nominal por sí solo no confirma el ajuste entre un grillete, un giratorio, un eslabón de extremo, un eslabón agrandado y el cable de cadena adyacente.
• Los accesorios forjados proporcionan una trayectoria de carga forjada cuando el diseño aprobado y la ruta del material especifican forjado; las alternativas fundidas o de barra laminada solo se suministran donde lo permitan el diseño y la aprobación aplicables.
• El tratamiento térmico se selecciona según el grado y la ruta de fabricación y se completa antes de las etapas especificadas de prueba, rotura, mecánica e inspección.
• Para el suministro clasificado, la identificación del material, el número de colada, el marcado del grado y la documentación de prueba deben ser rastreables desde el material aprobado hasta el accesorio terminado.
• Los accesorios offshore R3 / R3S / R4 se tratan como un alcance de aprobación y calificación separado de los accesorios convencionales de cadena de ancla de barco U2 / U3.
• La inspección dimensional debe incluir el diámetro del pasador, las aberturas de acoplamiento, las superficies de apoyo, las holguras de bloqueo y las dimensiones necesarias para conectar con el conjunto de cadena existente.
• Los artículos seleccionados en stock pueden acortar el tiempo de entrega de reparación, sujeto a inspección física, confirmación dimensional, verificación de grado y disponibilidad de lote de certificado.

Atributos personalizados

• Estado de suministro: Producto de suministro externo → suministrado a través de socios cualificados en la fabricación de cadenas de ancla; el fabricante aprobado se confirma con la cotización.
• Gama de productos: Accesorios para cadenas estándar y especiales → la selección cubre interfaces de conexión, terminación, giro, agrandamiento y boya o amarre.
• Diámetro nominal: Rango de suministro de 12,5–162 mm → el rango de tamaño aprobado varía según el tipo de accesorio, grado y fabricante.
• Grado marino: U2 / U3 → usar solo cuando se confirme el grado de cadena de ancla de barco y el certificado especificados.
• Grado offshore: R3 / R3S / R4 → requiere aprobación de cadena de amarre offshore, material controlado, tratamiento térmico, pruebas y trazabilidad.
• Ruta del material: Acero forjado / fundido / laminado → la ruta final sigue el diseño del accesorio, los requisitos de clase y el proceso de fabricación aprobado.
• Acabado superficial: Pintado en negro / galvanizado en caliente → el acabado final sigue el entorno de servicio y la especificación del proyecto.
• Alcance del certificado: Según el requisito del pedido → el certificado de clase, los registros de material, las pruebas, END y el marcado no se asumen como inclusiones estándar.

Cómo funciona

Se identifica la conexión de cadena requerida → Se emparejan el tipo de accesorio, el diámetro nominal, el grado y la geometría de acoplamiento → El pasador, el grillete, el giratorio o el eslabón de conexión se ensamblan en el sistema de cadena → La carga de tracción se transfiere a través de la trayectoria de carga aprobada → El marcado, la inspección, las pruebas y la documentación se completan según el alcance del pedido

Aplicaciones

Conjuntos de cables de cadena de ancla de barco | Conexiones de taquilla y extremo amargo | Grupos de conexión de ancla a cadena | Conexiones de boya y amarre | Sistemas de amarre posicional offshore | Conjuntos de cadenas SPM y terminales | Suministro de nueva construcción | Repuestos para reparación y reemplazo de barcos

Certificaciones y ventajas

Los certificados y la inspección pueden organizarse según el accesorio seleccionado, el grado, el fabricante aprobado, la trazabilidad del material, el alcance de las pruebas y los requisitos de la sociedad de clasificación. La disponibilidad está sujeta a la revisión del proyecto y debe confirmarse antes del pedido.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

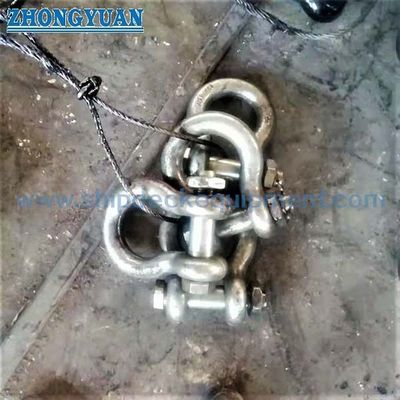

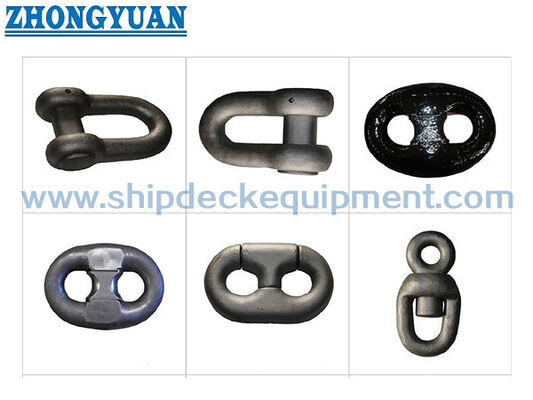

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es suficiente el diámetro nominal de la cadena para pedir un accesorio de cadena de ancla?

R1: No. También se deben confirmar el tipo de accesorio, el grado de la cadena, las dimensiones del eslabón adyacente, la disposición del pasador, la base de carga de prueba o rotura, la norma o el dibujo aprobado y el requisito del certificado.

P2: ¿Se puede sustituir un accesorio de cadena de ancla de barco U2 o U3 por un accesorio de amarre offshore R3 o R4?

R2: No automáticamente. Los grados convencionales de cadena de ancla de barco y los grados de amarre offshore tienen diferentes requisitos de material, aprobación, tratamiento térmico, pruebas, fatiga, trazabilidad y documentación. La sustitución requiere aprobación de diseño y clase.

P3: ¿Qué documentos se deben especificar para un pedido clasificado?

R3: Dependiendo del pedido, solicite el fabricante y el alcance del producto aprobados, el certificado de material, el registro de tratamiento térmico, el informe dimensional, los registros de carga de prueba y rotura, las pruebas mecánicas, los informes END, la lista de identificación y el certificado de clase o el endoso de inspección.
