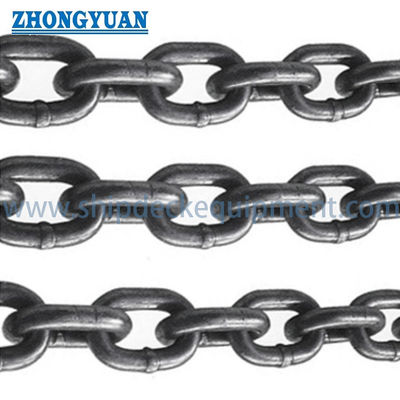

Cadena de eslabones redondos de acero DIN 764 | Cadena soldada calibrada para ruedas y rodillos de cadena

DIN 764 redonda de acero de conexión de cadena transportadora.

Resumen del producto

La cadena de enlace redonda de acero DIN 764 es una cadena soldada y calibrada utilizada principalmente como elemento de tracción en transportadores de cadena continua.y longitud de ancho de banda múltiple son importantes cuando la cadena debe enganchar una rueda de cadena, rueda de bolsillo, guía o sistema de rodillos sin escalada, unión o transferencia de carga desigual.

La serie DIN 764 actual se divide en DIN 764-1 para el grado 3 y DIN 764-2 para el grado 5, ambas con un tono nominal de t = 3,5 x d. The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.

Posición estándar actual de la norma DIN 764

DIN 764-1:2010-10 y DIN 764-2:2010-10 son normas alemanas actuales para cadenas de enlace de acero redondas de tolerancia fina probadas y utilizadas en transportadores de cadena.El antiguo DIN 764-1Se retirará el documento de grado 2; las aplicaciones de transportadores o ascensores de cubo de grado 2 deberán compararse con la norma vigente aplicable, incluida la DIN 5696-1 cuando proceda.

Las cadenas DIN 764 no son cadenas de elevación, cadenas de elevación, arcos de cadena o cadenas de sujeción de carga.

Especificaciones rápidas

• Tipo de producto: cadena de enlace de acero redonda soldada calibrada → utilizada como elemento de tracción en sistemas de transporte continuo.
• Grados DIN actuales: grado 3 según DIN 764-1 y grado 5 según DIN 764-2 → el grado exacto debe seleccionarse del diseño del transportador y de la norma adquirida.
• El rango de tamaños suministrado en el pasado: 4 a 26 mm de diámetro de barra → útil para el reemplazo y la referencia de tamaño comercial, pero no automáticamente el rango completo de DIN actual.
• Geometría nominal: forma de enlace redondo de tono medio, generalmente t = 3,5 x d en el estándar actual → el tamaño de la cadena debe coincidir con el diámetro, el tono, el ancho y la longitud del calibre.
• Selección de tolerancias: las aplicaciones de ruedas de cadena y rodillos requieren un control de longitud de calibre diferente de acuerdo con la clase de tolerancia especificada → confirma la clase y la base de medición antes de la producción.
• Método de fabricación: Enlaces moldeados y soldados en flash-butt con calibración y ensayo → perfil de soldadura y repetibilidad dimensional afectan al enganche del accionamiento.
• Rango de carga de ruptura suministrado: 7 a 320 kN → límite destructivo de la tabla suministrada, fuerza de funcionamiento o capacidad de elevación no permitidas.
• Finalización de la superficie: autocolorado, recubierto de negro, zincado, galvanizado en caliente o recubrimiento de proyecto → la idoneidad del acabado depende del grado, tratamiento térmico, desgaste, ajuste y entorno de servicio.

Principales parámetros técnicos

Geometría de la cadena y coincidencia de la unidad

• El diámetro de la barra d define el tamaño nominal de la cadena, mientras que el tono t controla el espaciamiento entre los enlaces consecutivos.
• La anchura interna b1 deberá proporcionar el espacio libre requerido para los accesorios, guías, conexiones de raspadores o componentes de acoplamiento.
• La anchura exterior b2 debe despejar el bolsillo de la rueda de la cadena, el carril de guía, el rodillo, la carcasa y la estructura del transportador circundante.
• La longitud medida en 11 enlaces controla el error de inclinación acumulado.
• En el caso de las cadenas paralelas, deben especificarse la longitud igualada, el número de eslabones iguales, la base común de calibración y el emparejamiento identificado para reducir el sesgo y la distribución desigual de la carga.
• Las ruedas de las cadenas existentes deben inspeccionarse para detectar el desgaste de los bolsillos, la ampliación del tono, la desalineación y el daño de los dientes o de los bolsillos antes de ordenar una cadena de reemplazo.

Fabricación, calibración y ensayo

• Las barras redondas de acero se cortan, calientan o forman según se requiera, se doblan en forma de enlace y se cierran mediante un proceso de soldadura aprobado con una perforación o un proceso equivalente.
• Se debe controlar el perfilado de la soldadura y de los enlaces para que la unión no interfiera con los enlaces adyacentes, las ruedas de la cadena, las guías o los accesorios.
• La calibración controla la inclinación y la longitud del medidor de múltiples enlaces después de la soldadura y cualquier tratamiento térmico requerido.
• Las propiedades mecánicas dependen del grado DIN seleccionado, la química del acero, el tratamiento térmico, el tamaño del enlace y la edición estándar aplicable.
• Los ensayos e inspecciones pueden incluir la verificación dimensional, las pruebas de prueba de fabricación, las pruebas de rotura representativas, las comprobaciones de curvatura o alargamiento, la inspección de soldadura, la trazabilidad del material,y el marcado de acuerdo con la norma acordada y el alcance del pedido.
• La norma DIN 685-3 proporciona una referencia alemana actual para el ensayo de cadenas de enlace redondas de acero probadas, mientras que la norma DIN 685-4 abarca los certificados de marcado y ensayo.la aplicabilidad debe confirmarse en el pliego de condiciones de compra.

Finalización de la superficie y condiciones de servicio

• Se suele seleccionar una cadena de color propio o con recubrimiento negro cuando el ajuste dimensional y el contacto con el desgaste son más importantes que un grueso revestimiento protector.

• El revestimiento con electrocinco puede mejorar la resistencia al almacenamiento y a la corrosión atmosférica, pero la durabilidad del revestimiento en contacto con el transportador abrasivo es limitada.

• La galvanización en caliente añade un revestimiento más grueso y debe evaluarse en cuanto a la tolerancia dimensional, la articulación del enlace, el ajuste de la rueda de la cadena, la idoneidad del acero y la inspección posterior al tratamiento.

• El recubrimiento en polvo o la pintura de colores pueden ayudar a la identificación y la protección contra la corrosión, pero el recubrimiento en los rodamientos y las superficies de contacto puede desgastarse rápidamente.

• Para ambientes de alta temperatura, químicamente agresivos, mineros, marinos o de servicios petroleros, la temperatura, la corrosión, la abrasión, la contaminación,y los requisitos de riesgo de ignición deberán especificarse por separado.El cumplimiento de la norma DIN 764 por sí solo no establece una resistencia térmica o química.

Guía de selección e investigación

Paso 1: Confirmar la edición estándar y el grado requeridos: DIN 764-1 grado 3, DIN 764-2 grado 5, o un reemplazo heredado basado en una muestra o dibujo de cadena existente.

Paso 2: Proporcionar el tamaño de la cadena d, el paso t, el ancho interior b1, el ancho exterior b2, la longitud del medidor de 11 eslabones, la clase de tolerancia, la longitud total y el número de eslabones.

Paso 3: Indicar el tipo de transportador, la disposición de la rueda de cadena o del rodillo, las dimensiones de la bolsa de la rueda, el número de hebras paralelas, la velocidad de funcionamiento, la dirección y los detalles de la fijación.

Paso 4: Confirmar la fuerza máxima de la cadena de operación, las cargas de arranque y atasco, el ciclo de trabajo, la temperatura, la abrasión, la corrosión, el material transportado y el factor de diseño requerido.

Paso 5: Confirmar el grado de acero, el tratamiento térmico, la dureza o los requisitos de endurecimiento de la caja, el proceso de soldadura, la prueba de prueba, la muestra de prueba de rotura, la inspección dimensional, el marcado y el alcance del certificado.

Paso 6: Confirmar el tratamiento de la superficie, el requisito de pareja coincidente, la longitud de corte o el embalaje del carrete / tambor, la cantidad, el destino, el tiempo de entrega requerido,y proporcionar el dibujo original de la cadena o de la rueda de la cadena, si está disponible.

Estructura

Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments

Cómo funciona

Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact

Aplicaciones

Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval

Certificaciones y documentación

Certificados de materiales, informes de inspección dimensional, registros de pruebas de prueba de fabricación, informes de pruebas de rotura representativos, registros de tratamiento térmico, inspección de soldadura, registros de recubrimiento,y la documentación de marcado se puede organizar de acuerdo con la parte DIN seleccionada y el alcance del pedido acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿La cadena DIN 764 es adecuada para levantar, levantar o para colgantes de cadena?

A1: La cadena transportadora no DIN 764 está destinada a ser un elemento de tracción en las cadenas transportadoras y no debe utilizarse como cadena de elevación, cadena de elevación, eslingas de cadena, accesorios de elevación o cadena de sujeción de carga.

P2: ¿Cuál es la diferencia entre la cadena actual de grado 3 y de grado 5 según la norma DIN 764?

A2: DIN 764-1 cubre el grado 3 y DIN 764-2 cubre el grado 5. Seleccione la parte aplicable del diseño del transportador y el estándar adquirido.no comercialicen el grado 2 como DIN 764 actual sin una base confirmada de legado o reemplazo.

P3: ¿Se puede utilizar una mesa comercial DIN 764 de 4-26 mm como la mesa estándar actual?

A3: No. Utilice sólo como referencia tradicional o comercial y confirme las dimensiones, los grados, las fuerzas de prueba, las fuerzas de rotura y las tolerancias en relación con DIN 764-1 / DIN 764-2 y el dibujo del transportador aprobado.
