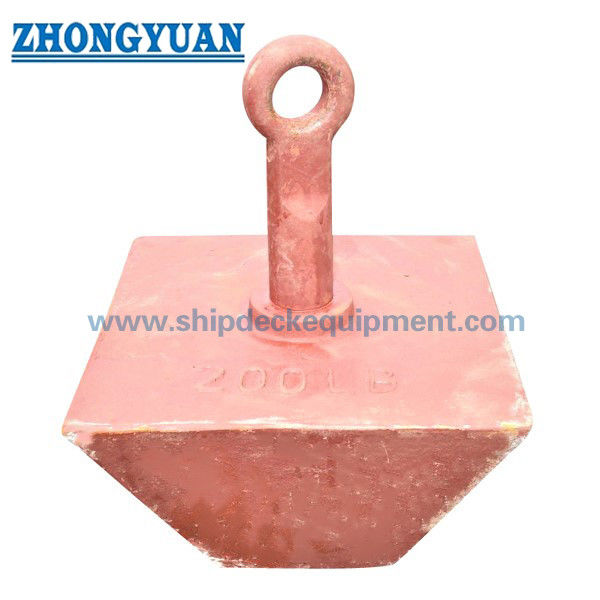

Ancla de amarre de acero fundido Ancla de amarre permanente para fondos duros / rocosos

Acero Fundido  Ancla de Amarre | Ancla de Amarre Permanente para Fondos Duros / Rocosos

Descripción del Producto

El ancla de amarre de acero fundido es un ancla de amarre permanente compacta utilizada para amarrar boyas, amarres de embarcaciones pequeñas, puntos de amarre de embarcaciones de trabajo, sistemas de muelles flotantes, instalaciones marinas costeras y otras configuraciones de ancla y cadena donde las condiciones del lecho marino, el peso del ancla, el tamaño de la cadena, la protección contra la corrosión y el alcance de la inspección deben confirmarse conjuntamente. La  forma concentra la fuerza de contacto inicial en el borde inferior y las esquinas, ayudando al ancla a morder en fondos duros, rocosos, arenosos o mixtos cuando la carga de la línea de amarre se aplica en la dirección correcta.

Esta página está preparada para anclas conformadas suministradas en acero fundido, hierro fundido o acero inoxidable fundido según los requisitos del proyecto. El vástago corto y el ojo de conexión grande son puntos de compra importantes porque ayudan a reducir el enrollamiento de la cadena en áreas poco profundas o de marea y permiten que el ancla se empareje con un grillete y una cadena adecuados. La capacidad de retención, el peso del ancla, el tamaño del ojo, la prueba de carga y el alcance del certificado no están fijos por los datos suministrados y deben confirmarse antes de la cotización.

Especificaciones Rápidas

• Tipo de producto: ancla de amarre → ancla de amarre permanente compacta para configuraciones de amarre de ancla y cadena. Condición típica del fondo: fondos duros / rocosos / arenosos / mixtos → la idoneidad final depende de la inspección del lecho marino, el peso del ancla, el alcance de la cadena y la carga de amarre.
• Opciones de material: acero fundido, hierro fundido o acero inoxidable fundido → seleccionar según el requisito de peso, el entorno de corrosión y el alcance del certificado.
• Característica estructural:  cuerpo con vástago corto y ojo superior → soporta la conexión de la cadena y ayuda a reducir el enrollamiento de la cadena en aguas poco profundas o de marea.
• Tratamiento superficial: galvanizado en caliente, pintura de betún negro, pintura antioxidante o acabado personalizado → elegido según la exposición marina y el requisito de vida útil.
• Punto de conexión: ojo de gran diámetro a confirmar → el tamaño del grillete, el diámetro de la cadena y la holgura de desgaste deben verificarse antes de la producción.
• Nota de suministro: el ancla se puede suministrar sola o junto con cadena / grillete cuando se especifique → la interfaz completa del sistema de amarre debe confirmarse.
• Datos de carga y prueba: a confirmar → no se debe declarar SWL, potencia de retención, carga de prueba o carga de prueba sin cálculo de proyecto o requisito de prueba.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirmar el tipo de ancla: ancla de amarre de acero fundido / hierro fundido / acero inoxidable fundido.

Paso 2: Confirmar la condición del lecho marino: roca dura, roca y arena mixtas, arena, lodo, grava, área de marea u otra condición del fondo de la inspección del sitio.

Paso 3: Confirmar el peso requerido del ancla, el tamaño general, el diámetro del ojo, el diámetro de la cadena, el tamaño del grillete y si el ancla es parte de un sistema de amarre completo.

Paso 4: Confirmar la configuración del amarre: boya / muelle flotante / embarcación pequeña / embarcación de trabajo / instalación costera, profundidad del agua, corriente, viento, oleaje y alcance de la cadena si está disponible.

Paso 5: Confirmar el grado del material, el tratamiento superficial, la holgura de corrosión, el sistema de galvanizado o pintura y el entorno de servicio esperado.

Paso 6: Confirmar el requisito de inspección y certificado: certificado de material, certificado del fabricante, prueba de carga, inspección de clase u otro documento específico del proyecto.

Paso 7: Proporcionar la cantidad, el destino de entrega, el tiempo de entrega requerido, el dibujo o la foto si está disponible, y cualquier requisito local de instalación o recuperación.

Estructura

cuerpo fundido | Bordes y esquinas inferiores compactos | Vástago corto / cuello superior | Ojo de conexión de cadena grande | Área del ojo pulida y lisa | Opción de material de acero fundido / hierro fundido / acero inoxidable | Galvanizado en caliente, pintado con betún, pintado antioxidante o acabado especificado

Ventajas de Ingeniería y Retención de Amarre

• La  forma presenta un borde de excavación concentrado hacia el lecho marino, lo que ayuda al ancla a comenzar a fijarse cuando la carga de amarre se aplica en la dirección correcta.
• A medida que el ancla se asienta en material de lecho marino adecuado, las amplias  superficies pueden aumentar la resistencia del suelo y el efecto de succión; el rendimiento de retención real todavía depende de la condición del fondo, el peso del ancla, el alcance de la cadena y la dirección de carga.
• El cuerpo denso de metal fundido proporciona un peso subacuático efectivo y una geometría compacta para aplicaciones de amarre permanente donde los bloques de hormigón o los pesos muertos simples pueden ser menos eficientes para el mismo volumen de manejo en cubierta.
• Un vástago corto ayuda a reducir el enrollamiento de la cadena en comparación con las formas de ancla de vástago más largo, lo que es útil para aguas poco profundas, mareas o áreas donde el movimiento de la cadena alrededor del ancla debe limitarse.
• El ojo grande permite el emparejamiento con un grillete y una cadena de tamaño adecuado. El diámetro del ojo, el radio del borde, la holgura de desgaste y la protección contra la corrosión deben confirmarse antes de la producción.
• Se puede seleccionar acero fundido, hierro fundido o acero inoxidable fundido según los requisitos del proyecto; el grado del material y el nivel del certificado no deben asumirse sin la confirmación del pedido.
• Se puede seleccionar galvanizado en caliente, pintura de betún negro, pintura antioxidante o recubrimiento personalizado según el entorno de corrosión, el método de instalación y el plan de mantenimiento esperado.

Atributos Personalizados

• Nombre del Producto: Ancla de Amarre → uso para amarre permanente y configuraciones de ancla y cadena, no como producto de elevación certificado.
• Material: Acero fundido / hierro fundido / acero inoxidable fundido → el grado final del material, la ruta de fundición y el alcance del certificado deben confirmarse antes de la cotización.
• Condición del Lecho Marino: Fondo duro / rocoso / arenoso / mixto → la idoneidad real debe verificarse con la inspección local del fondo y el diseño del amarre.
• Conexión: Ojo superior grande → debe coincidir con la cadena, el grillete, la holgura de desgaste y la práctica de instalación.
• Tratamiento Superficial: Galvanizado en caliente / pintura de betún negro / pintura antioxidante / personalizado → seleccionar según la exposición a la corrosión y el objetivo de vida útil.
• Rendimiento de Retención: A confirmar → no utilice el peso seco del ancla solo como potencia de retención garantizada.
• Pruebas: A confirmar → la carga de prueba, la prueba de tracción, la prueba de retención o la inspección visual / dimensional deben acordarse antes del pedido.
• Requisito de Certificado: Disponible según el alcance del pedido → el certificado de clase, el certificado de material, el certificado del fabricante o el informe de testigo deben confirmarse antes de la producción.

Cómo Funciona

El ancla se baja con cadena y grillete → el borde piramidal contacta el lecho marino → la carga de amarre anima al ancla a morder y asentarse → el cuerpo fundido ancho y la resistencia del lecho marino ayudan a mantener el sistema de amarre → se inspeccionan el desgaste de la cadena, el grillete, el ojo, el recubrimiento y la condición del lecho marino según el plan de mantenimiento

Aplicaciones

Boyas de amarre permanentes | Puntos de amarre de embarcaciones de trabajo | Sistemas de amarre para embarcaciones pequeñas | Amarres de muelles flotantes y marinas | Instalaciones marinas costeras | Ubicaciones de amarre en fondos duros / rocosos / arenosos | Proyectos de suministro de anclas y cadenas

Certificaciones y Ventajas

Los certificados se pueden organizar según los requisitos del proyecto, la trazabilidad del material, el alcance de la inspección, el requisito de prueba y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujo y Fotos

Preguntas Frecuentes

P1: ¿Es un ancla de amarre adecuada para fondos duros o rocosos?

R1: Se puede considerar para fondos duros, rocosos, arenosos o mixtos cuando se verifica el peso del ancla, la configuración de la cadena, la profundidad del agua, la corriente local y la carga de amarre. La selección final debe ser confirmada por el diseñador de amarre o el ingeniero del proyecto según la condición del sitio.

P2: ¿Se puede calcular la potencia de retención solo a partir del peso del ancla?

R2: No. El peso del ancla es importante, pero el rendimiento de retención también depende del tipo de lecho marino, la condición de enterramiento o fijación, el alcance de la cadena, la dirección de carga, la corriente, las olas y la calidad de la instalación. No se debe publicar ninguna potencia de retención garantizada a menos que se confirme la base de cálculo o prueba.

P3: ¿Qué información se necesita antes de la cotización?

R3: Confirmar el peso del ancla, las dimensiones generales, el diámetro del ojo, el grado del material, el tratamiento superficial, el tamaño de la cadena y el grillete, la cantidad, la condición del lecho marino, el requisito del certificado, el destino de entrega y si se requiere prueba de carga o inspección con testigo de clase.
