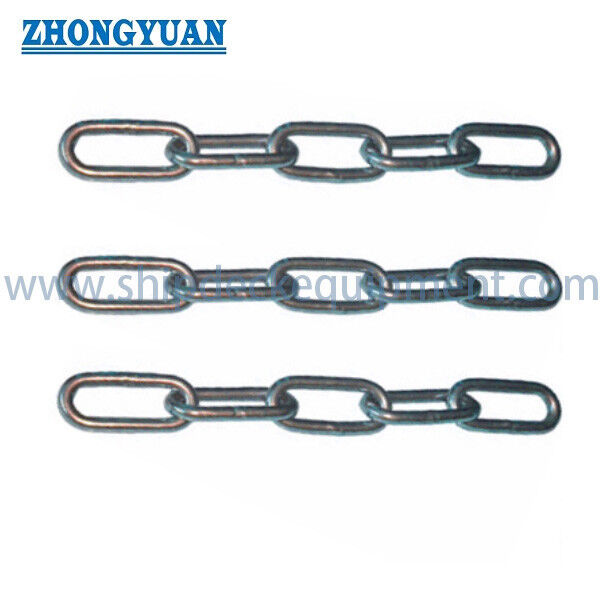

Cadena de eslabones largos DIN 763 | Cadena alemana probada no calibrada para uso marino e industrial

Cadena de eslabones largos DIN 763 | Cadena alemana probada no calibrada para uso marino e industrial

Descripción general del producto

La cadena de eslabones largos DIN 763 es una cadena de acero redondo soldada que se suministra para aplicaciones generales de sujeción, aseguramiento, barrera, ingeniería, agricultura, industria y auxiliares marinas seleccionadas donde se requiere una cadena de eslabones largos no calibrada. Se selecciona comúnmente cuando el cliente necesita una conexión más fácil con ganchos, grilletes o accesorios, y cuando la cadena no está destinada a pasar por ruedas dentadas calibradas, ruedas de cadena o molinetes de ancla.

Esta página está preparada para la cadena de acero redondo de eslabones largos no calibrada y probada DIN 763, suministrada a través de socios cualificados de fabricación de cadenas. El rango de tamaños suministrados es de 2 mm a 32 mm, con acabados disponibles en zincado, pintado en negro, galvanizado en caliente, recubierto en polvo, color natural o personalizados. Dado que la norma DIN 763 no es una norma de cadena de elevación, no debe utilizarse como eslinga de cadena, aparejo en cesta, aparejo de estrangulamiento, cadena de polipasto, cadena de ancla o accesorio de elevación certificado, a menos que se confirme una especificación y certificado aprobados por separado antes del pedido.

Especificaciones rápidas

• Tipo de producto: Cadena de eslabones largos DIN 763 → cadena de acero redondo soldada probada y no calibrada para uso marino e industrial general.
• Referencia estándar: DIN 763:1990-12 → la información pública de DIN Media identifica esta norma como cadenas de acero redondo de eslabones largos, probadas y no calibradas.
• Rango de tamaño de cadena: 2 mm a 32 mm → cubre cadenas de barrera/protección ligeras hasta cadenas de aseguramiento e industriales de propósito general más pesadas.
• Construcción: eslabones de cadena soldados por resistencia por puntos / soldados lateralmente → la calidad de la soldadura, la geometría del eslabón y la condición de la superficie deben verificarse según el alcance del pedido.
• Datos de carga suministrados: carga de trabajo en kg, carga de prueba en N y carga de rotura en N → mantenga estos términos separados y no los reescriba como SWL, WLL para elevación, carga de prueba o capacidad de eslinga.
• Acabado superficial: zincado, pintado en negro, galvanizado en caliente, recubierto en polvo o color natural → seleccione según el entorno de corrosión, la apariencia y el requisito de manipulación.
• Límite de aplicación: cadena de eslabones largos no calibrada → no apta para ruedas de cadena calibradas, polipastos, molinetes o conjuntos de eslingas de elevación sin aprobación por separado.
• Modo de suministro: suministrada según la longitud del pedido del cliente, el acabado, el embalaje, el certificado y los requisitos del documento de prueba → se pueden organizar la fuente de fábrica y el plan de entrega para pedidos por lotes.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme la cadena de eslabones largos DIN 763 y si el proyecto requiere la norma DIN 763:1990-12, un dibujo específico del proyecto u otra norma de cadena de eslabones largos.

Paso 2: Seleccione el diámetro de la cadena de 2 mm a 32 mm según la carga de trabajo, la carga de rotura, la apertura del eslabón, el tamaño del accesorio conectado y el peso requerido por metro.

Paso 3: Confirme la aplicación: aseguramiento de propósito general marino, cadena de protección industrial, uso de ingeniería, cadena agrícola, cadena de barrera o uso de conexión no elevadora.

Paso 4: Confirme el acabado: zincado, galvanizado en caliente, pintado en negro, recubierto en polvo, color natural o recubrimiento personalizado según el entorno de corrosión y el requisito de apariencia.

Paso 5: Confirme la longitud del pedido, la forma de embalaje, la cantidad, el marcado, el documento de prueba, el certificado de material, el certificado de acabado superficial y si se requiere inspección por terceros.

Paso 6: Proporcione el destino de entrega, el tiempo de entrega requerido, la aplicación prevista, la foto o el dibujo de referencia y cualquier criterio de aceptación específico del cliente.

Estructura

Eslabón redondo de acero largo | Unión de eslabón soldado | Paso no calibrado | Geometría de eslabón largo abierto | Acabado zincado / pintado / galvanizado en caliente / recubierto en polvo | Suministrado en bobina, haz, tambor o longitud cortada

Ventajas de carga, prueba y suministro

• La geometría de eslabones largos proporciona más espacio dentro de cada eslabón, lo que lo hace conveniente para la conexión con ganchos, grilletes, pasadores y accesorios de propósito general en comparación con las cadenas de eslabones cortos.
• DIN 763 es una referencia de cadena no calibrada. Esto es importante porque no debe seleccionarse para equipos que necesiten un acoplamiento de paso calibrado, como ruedas de cadena, polipastos o molinetes de ancla.
• La tabla suministrada proporciona la carga de trabajo, la carga de prueba y la carga de rotura. Mantener estos términos de carga separados ayuda a evitar el uso incorrecto como WLL de elevación, carga de prueba, MBL para elevación certificada o datos de prueba de cadena de ancla.
• Los eslabones soldados por resistencia por puntos / soldados lateralmente se pueden verificar mediante inspección visual, verificación dimensional, prueba de carga de muestra, inspección de acabado superficial e inspección de embalaje según el alcance del pedido.
• La protección superficial se puede seleccionar según el entorno: zincado para protección general en interiores o contra la corrosión de servicio ligero, galvanizado en caliente para una mayor exposición exterior / marina, pintado o recubierto en polvo para identificación y apariencia.
• Para el suministro marino, se deben seleccionar acabados galvanizados en caliente o pintados junto con el entorno de almacenamiento, la exposición a la sal, la abrasión por manipulación y la vida útil requerida.
• Como artículo de suministro, esta cadena se puede obtener de socios de fabricación cualificados a largo plazo con suministro estable por lotes, precios rentables y arreglo de inspección opcional específico del cliente.
• Si la cadena se requiere para elevación, polipasto, eslinga de cadena o suspensión de carga crítica para la seguridad, se debe confirmar una norma de cadena de elevación separada, como la serie EN 818 o una especificación de cadena aprobada por el proyecto, en lugar de utilizar DIN 763 por defecto.

Atributos personalizados

• Estándar: DIN 763 → Referencia alemana de cadena de eslabones largos para cadenas de acero redondo probadas y no calibradas.
• Tipo de cadena: Cadena soldada de eslabones largos → adecuada para conexión general, barrera, aseguramiento y uso de cadena no calibrada.
• Descripción del tipo suministrado: Cadena de eslabones acodados indicada en los datos de origen → el nombre final del producto debe confirmarse si el cliente requiere una forma específica de eslabones acodados.
• Diámetro de la cadena: 2 mm a 32 mm → seleccione según la tabla de carga, la compatibilidad del accesorio y el peso por metro.
• Material: Acero aleado / acero de alta resistencia / acero tratado térmicamente según los datos suministrados → el grado exacto, el tratamiento térmico y el requisito mecánico deben confirmarse antes del pedido.
• Tratamiento superficial: Zincado / pintado en negro / galvanizado en caliente / recubierto en polvo / color natural → seleccione según la exposición a la corrosión y el requisito del cliente.
• Inspección: Verificación dimensional, verificación de superficie, documento de carga de prueba y referencia de carga de rotura → el alcance de la inspección debe acordarse antes de la cotización.
• Limitación de uso: No para eslingas de cadena, aparejos de estrangulamiento, cadenas de polipasto, cadenas de ancla, cadenas de molinete calibradas o dispositivos de elevación a menos que estén certificados y aprobados por separado.

Cómo funciona

El cliente selecciona el diámetro y el acabado de la cadena → La cadena se suministra en bobina, haz, tambor o longitud cortada → Ganchos, grilletes, pasadores o accesorios compatibles se conectan a través de los eslabones largos → La cadena se utiliza dentro de la carga de trabajo y los límites de aplicación indicados → El documento de inspección y el embalaje se confirman según el alcance del pedido

Aplicaciones

Cadena de propósito general marino | Aseguramiento auxiliar de barcos | Cadena de protección | Cadena de barrera | Uso de ingeniería | Conexión industrial | Uso agrícola | Soporte de manipulación en taller | Aplicaciones auxiliares no elevadoras en petroquímica y minas de carbón | Suministro de cadena de repuesto

Certificaciones y ventajas

Se pueden organizar documentos de inspección, certificado del fabricante, certificado de material, certificado de tratamiento superficial e inspección de terceros según el alcance del pedido, el requisito de prueba, la trazabilidad del material y el procedimiento de aprobación del cliente. Los certificados de sociedad de clasificación para cadenas de propósito general deben confirmarse antes de la cotización y no se suministran por defecto.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Se puede utilizar la cadena de eslabones largos DIN 763 como eslinga de elevación?

R1: No. La cadena de eslabones largos DIN 763 no debe utilizarse como eslinga de cadena, aparejo en cesta, aparejo de estrangulamiento, cadena de polipasto o accesorio de elevación a menos que se confirme una norma de cadena de elevación, un documento de aprobación y un certificado por separado. Para uso de elevación, el cliente debe especificar la norma de cadena de elevación requerida y el factor de seguridad antes de la cotización.

P2: ¿Cuál es la diferencia entre la cadena DIN 763 y la cadena calibrada?

R2: DIN 763 es una cadena de acero redondo de eslabones largos, probada y no calibrada. Es adecuada para aplicaciones generales de conexión y aseguramiento, pero no para equipos que requieren un acoplamiento de paso preciso, como polipastos, ruedas de cadena calibradas o molinetes de ancla.

P3: ¿Qué información se necesita antes de la cotización?

R3: Confirme la edición de DIN 763, el diámetro de la cadena, la longitud del pedido, el acabado superficial, la cantidad, el entorno de trabajo, el embalaje requerido, el requisito de certificado, el alcance de la inspección, el destino de entrega y el tiempo de entrega requerido. Si la cadena se va a utilizar en una aplicación crítica para la seguridad o de retención de carga, proporcione la condición de carga de trabajo y los criterios de aceptación.
