Cadena de eslabones redondos soldados estándar noruego para aplicaciones marinas e industriales

Cadena de eslabones redondos soldados estándar noruega para aplicaciones marinas e industriales

Descripción general del producto

La cadena de eslabones redondos soldados estándar noruega se suministra según la serie dimensional comúnmente comercializada como cadena de patrón noruego, con diámetros nominales de barra de 3,5 mm a 19 mm. La cadena consta de eslabones redondos de acero entrelazados formados y soldados por resistencia en longitudes continuas. Está destinada a uso general marino, pesca, agricultura, silvicultura, suspensión, conexión, barrera y servicio industrial donde la geometría de eslabón especificada y la base de carga sean adecuadas.

Los datos suministrados proporcionan dimensiones de los eslabones, peso unitario, carga de rotura de referencia y longitud de suministro estándar. No identifican un número de estándar NS exacto, grado de material, límite de carga de trabajo, carga de prueba, condición de tratamiento térmico ni certificación de cadena de elevación. Por lo tanto, la carga de rotura de referencia no debe tratarse como un LMT. Cualquier aplicación de elevación aérea, eslinga de cadena, polipasto o transmisión calibrada requiere un estándar, grado, régimen de prueba de carga, marcado y alcance de certificado confirmados por separado.

Especificaciones rápidas

• Tipo de producto: Cadena de eslabones redondos soldados por resistencia → eslabones entrelazados flexibles para conexión general, suspensión y servicio de utilidad.
• Diámetro nominal de la barra: 3,5–19 mm → cubre desde cadenas de utilidad livianas hasta tamaños de propósito general más grandes.
• Longitud interior del eslabón: 18–57 mm → afecta la articulación, la compatibilidad de los accesorios y el número de eslabones por metro.
• Ancho interior del eslabón: 5,5–27 mm → debe verificarse con ganchos, grilletes, pasadores y otros componentes de conexión.
• Peso unitario: 0,25–8,00 kg/m → apoya los cálculos de manejo, embalaje, flete y masa total del ensamblaje.
• Carga de rotura de referencia: 500–14.000 kgf de la tabla suministrada → solo valor de referencia final, no un LMT declarado.
• Acabado superficial: Color natural, galvanizado electrolítico, galvanizado en caliente o pintado → seleccionar según la exposición a la corrosión y el ajuste dimensional.
• Formato de suministro: Longitudes cortadas estándar de 30–100 m según el tamaño → las longitudes personalizadas, los eslabones finales y el embalaje deben confirmarse antes de la cotización.

Parámetros técnicos principales

Clasificación de carga y uso previsto

• La carga de rotura es la fuerza de referencia a la que se espera que falle una muestra de prueba; no es la carga operativa admisible y no debe utilizarse directamente como LMT.
• No se ha suministrado límite de carga de trabajo, factor de seguridad, carga de prueba, grado de cadena, condición de tratamiento térmico ni estándar de aceptación para esta serie.
• El producto estándar debe tratarse como una cadena de eslabones soldados de propósito general, a menos que la especificación de compra defina una tarea de elevación, amarre o soporte de carga certificada.
• Para elevación aérea o servicio de eslinga de cadena, solicite una especificación de cadena de elevación separada que indique el estándar aplicable, el grado, el LMT, la prueba de carga, la prueba de rotura, la trazabilidad, el marcado y el alcance del certificado.
• Para uso en ruedas dentadas, ruedas de cadena, polipastos o transmisión, se deben confirmar el paso del eslabón, la tolerancia dimensional, la calibración, la dureza y la compatibilidad de la rueda; las dimensiones suministradas por sí solas no establecen la idoneidad para la transmisión.

Guía de selección y consulta

Paso 1: Confirme el diámetro nominal de la barra y la longitud/ancho interior del eslabón requerido del dibujo del cliente, muestra de referencia, gancho de acoplamiento, grillete, pasador o accesorio.

Paso 2: Indique la tarea real: utilidad general, pesca, agricultura, silvicultura, suspensión, barrera, aseguramiento, transmisión, amarre o elevación. Las tareas con carga nominal requieren una especificación técnica separada.

Paso 3: Confirme el grado del material, el tratamiento térmico, el LMT o la carga de prueba requeridos, la fuerza de rotura mínima, la tolerancia dimensional, la aceptación de la soldadura y la trazabilidad cuando estos sean requisitos del proyecto.

Paso 4: Seleccione el acabado natural, galvanizado electrolítico, galvanizado en caliente o pintado según el entorno. Confirme si el espesor del recubrimiento puede afectar el ajuste a través de orificios, ganchos o ruedas.

Paso 5: Proporcione la longitud total, la longitud cortada por pieza, la cantidad, el requisito de eslabón final o accesorio, el método de embalaje y si la cadena se suministra suelta, enrollada, agrupada o embalada en cubos/cajas.

Paso 6: Confirme el alcance de la inspección y la documentación, el destino de la entrega, el tiempo de entrega requerido y proporcione un dibujo, muestra o foto cuando se requiera una compatibilidad exacta con el patrón noruego.

Construcción

Barra de acero redonda | Eslabones entrelazados formados | Junta soldada por resistencia | Recorte y acabado de soldadura | Tratamiento térmico opcional según la tarea | Recubrimiento superficial | Longitud cortada, rollo, paquete o embalaje especificado

Fabricación y control de calidad

• La identificación del acero entrante y el control del diámetro de la barra deben coincidir con el grado del material pedido; la descripción genérica "hierro" no es suficiente para una cadena con carga nominal.
• La formación de los eslabones debe controlar la longitud interior, el ancho interior, la alineación del eslabón y la torsión para que los eslabones adyacentes se articulen sin atascos locales.
• La soldadura por resistencia debe producir una junta completa alrededor de la sección del eslabón. La rebaba de soldadura, el recorte y el acabado local deben controlarse sin reducir la sección de barra requerida.
• La inspección dimensional debe cubrir el diámetro de la barra, el paso / la longitud interior, el ancho interior, la longitud cortada total y el peso unitario donde se especifique.
• La inspección visual de las soldaduras y las superficies de los eslabones debe identificar grietas, fusión incompleta, rebabas afiladas, desajustes excesivos y defectos de recubrimiento que puedan afectar el servicio o el manejo.
• Las pruebas de carga, las pruebas de rotura, las pruebas de dureza, la verificación del material y la supervisión de terceros solo se organizan cuando se indica en la especificación de compra.
• El galvanizado en caliente u otro recubrimiento debe seleccionarse teniendo en cuenta la exposición a la corrosión, la continuidad del recubrimiento, la articulación de los eslabones y la compatibilidad dimensional con los accesorios de acoplamiento.

Atributos personalizados

• Base estándar: Patrón dimensional noruego, número NS exacto a confirmar → la tabla suministrada no identifica una designación estándar noruega rastreable.
• Tipo de cadena: Cadena de eslabones redondos soldados → la geometría suministrada es un patrón convencional de eslabones redondos, no una cadena acodada confirmada.
• Rango de tamaño: 3,5 / 5 / 6,5 / 8 / 10 / 11 / 13 / 16 / 19 mm → seleccionar por geometría de eslabón, tarea de servicio y base de carga requerida.
• Material: Grado de acero al carbono o acero aleado a confirmar → la química del material y el tratamiento térmico deben coincidir con la tarea requerida.
• Proceso de soldadura: Soldado por resistencia → el procedimiento de soldadura, la aceptación de la soldadura y el alcance de las pruebas dependen de la especificación del proyecto.
• Tratamiento superficial: Color natural / galvanizado electrolítico / galvanizado en caliente / pintado → seleccionar para el entorno de corrosión y el espacio libre de los componentes de acoplamiento.
• Datos de carga: Carga de rotura de referencia de la tabla suministrada → no es un LMT y no es suficiente para establecer la idoneidad para la elevación.
• Longitud de suministro: 30–100 m por pieza estándar según el tamaño → longitudes cortadas y embalajes personalizados disponibles previa confirmación.
• Inspección: Inspección del fabricante o supervisión de terceros según el pedido → la inspección SGS u otra no está incluida a menos que se especifique.

Geometría de la cadena y ruta de carga

La conexión final aplica fuerza de tracción → los eslabones adyacentes giran y se apoyan entre sí → la fuerza pasa a través de las secciones curvas del eslabón y la junta soldada → la articulación flexible sigue la ruta de conexión → el accesorio final transfiere la fuerza al equipo conectado

Aplicaciones

Conexiones de utilidad marina | Soporte de pesca y acuicultura | Equipos agrícolas y forestales | Barreras y suspensión | Ensamblajes industriales generales | Aseguramiento y conexión sin elevación | Ensamblajes de cadena personalizados sujetos a confirmación de tarea

Inspección y certificación

La inspección y la documentación se pueden organizar según la tarea solicitada, la trazabilidad del material, el plan de pruebas y los requisitos del cliente. Los posibles documentos incluyen un certificado de inspección del fabricante, informe dimensional, certificado de material, informe de recubrimiento, informe de prueba de carga o rotura, e informe de supervisión de terceros cuando se especifique.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante — disponible solo cuando sea aplicable a la tarea del producto confirmada, el alcance de la inspección y el procedimiento de aprobación; no se suministra por defecto.

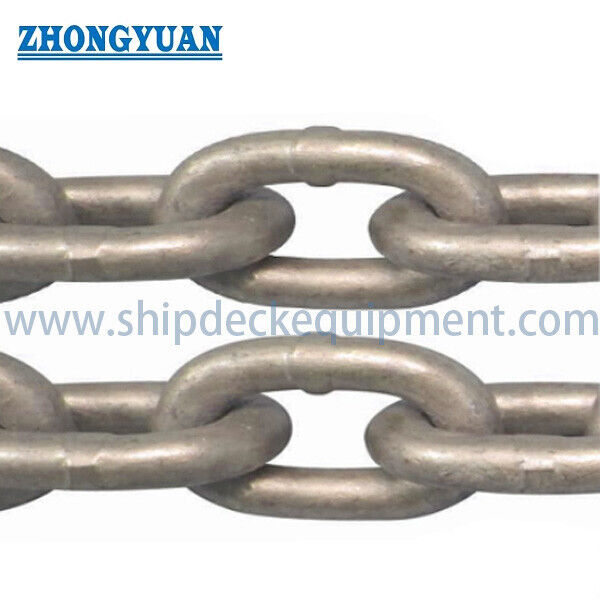

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es la carga de rotura en la tabla la misma que el límite de carga de trabajo?

R1: No. La tabla proporciona una carga de rotura de referencia en kgf. Un LMT requiere un grado de cadena definido, factor de seguridad, requisito de prueba de carga, tarea prevista y estándar aplicable. La carga de rotura no debe utilizarse directamente como carga operativa.

P2: ¿Se puede utilizar esta cadena estándar noruega para elevación aérea?

R2: No basándose únicamente en la tabla suministrada. El uso para elevación aérea requiere una cadena de elevación especificada y certificada por separado con grado de material confirmado, tratamiento térmico, LMT, carga de prueba, fuerza de rotura mínima, marcado, trazabilidad y cumplimiento de un estándar de cadena de elevación aplicable.

P3: ¿Qué información se necesita para una cotización precisa?

R3: Proporcione el diámetro nominal, la longitud y el ancho interior del eslabón, la tarea prevista, el material o grado, el acabado, las longitudes total y cortada, los accesorios finales, la cantidad, la base de carga/prueba requerida, el alcance del certificado, el embalaje, el destino y un dibujo o muestra cuando se requiera una compatibilidad exacta.
