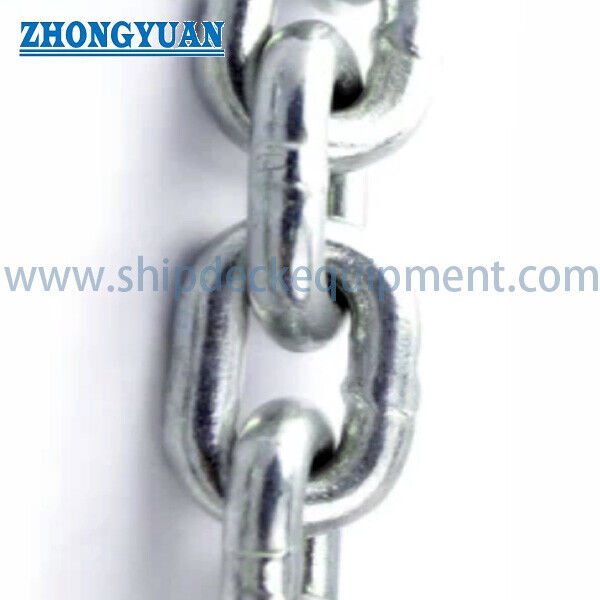

Cadenas de enlace corto de soldadura estándar británico de 3.2 a 25.4 mm.

Cadena soldada de eslabón corto estándar británico de 3,2-25,4 mm | Cadena de eslabón redondo de uso general

Descripción general del producto

La cadena soldada de eslabón corto estándar británico es una cadena compacta de eslabones de acero redondo suministrada en tamaños nominales de 1/8 pulg. a 1 pulg. (3,20-25,40 mm). El sistema dimensional suministrado utiliza el diámetro de la barra D, la longitud del eslabón L y el ancho del eslabón W, junto con valores separados de Carga de Prueba, Carga de Rotura y masa de referencia. Está destinada a aplicaciones generales de ingeniería, industriales, agrícolas y marinas no de elevación, donde el tamaño de la cadena, el acabado y la base de carga se confirman para el servicio real.

Este producto es una cadena soldada de eslabón redondo, no una cadena de transmisión de eslabón acodado ni una cadena de rodillos estándar británico. Los datos suministrados no identifican un grado de cadena, Carga de Trabajo Segura (WLL/SWL), factor de seguridad, número de estándar británico verificado, tratamiento térmico o estado de cadena calibrada. Estos elementos, además del grado de acero, el proceso de soldadura, el método de prueba y el alcance del certificado, deben confirmarse antes de la cotización y el uso.

Especificaciones rápidas

• Categoría de producto: Cadena soldada de eslabón corto de acero redondo -> forma de eslabón compacto para conjuntos de cadena de uso general, distinta de las cadenas de transmisión de rodillos, casquillos y eslabones acodados.
• Rango de tamaño nominal: 1/8 a 1 pulg. / D 3,20 a 25,40 mm -> admite la selección por diámetro de barra y tamaño de cadena existente.
• Dimensiones principales del eslabón: D, L y W -> confirme el diámetro de la barra, la longitud del eslabón y el ancho del eslabón con el componente de acoplamiento, la muestra o el dibujo aprobado.
• Carga de prueba suministrada: 200 a 12.150 kg -> retenida como valor de prueba separado; la base de la unidad de fuerza y el procedimiento de prueba deben confirmarse.
• Carga de rotura suministrada: 400 a 24.300 kg -> no es una Carga de Trabajo Segura (WLL), Carga Máxima de Trabajo (MWL) o Carga de Trabajo Segura (SWL) y no es una clasificación de elevación.
• Masa de referencia: 11,40 a 870 kg por 200 pies para B.F. y 11,74 a 896 kg por 200 pies para H.D.G. -> útil para estimaciones de embalaje, manipulación y flete.
• Construcción soldada: cadena soldada por resistencia por puntos indicada en los datos suministrados -> el procedimiento de soldadura, el tratamiento térmico y los criterios de aceptación deben confirmarse.
• Opciones de superficie: B.F. / referencia de color natural, chapado, galvanizado en caliente o pintado según especificación -> el código de acabado exacto y el entorno de corrosión deben acordarse antes del pedido.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme que el producto requerido es una cadena de eslabón corto de acero redondo soldada de patrón británico, y proporcione el número de estándar exacto, el dibujo aprobado o la muestra física cuando se requiera intercambiabilidad.

Paso 2: Confirme el tamaño nominal, las dimensiones D / L / W, la longitud total de la cadena por pieza, el número de longitudes, la tolerancia de longitud, la disposición de los eslabones finales y cualquier accesorio.

Paso 3: Indique el servicio real, incluyendo uso industrial general, marino, agrícola, de sujeción, de barrera o de equipo OEM, junto con las condiciones estáticas, dinámicas, de choque, de fatiga y ambientales.

Paso 4: Confirme la base de carga y la restricción. La Carga de Prueba y la Carga de Rotura no son Carga de Trabajo Segura (WLL/SWL); el uso de elevación, izaje, eslinga de cadena, remolque, soporte de personal u otro uso crítico para la seguridad requiere una especificación certificada separada.

Paso 5: Confirme el grado de acero, el tratamiento térmico, el proceso de soldadura, la tolerancia dimensional, el tratamiento de superficie, el espesor del recubrimiento, la exposición a la corrosión y la temperatura de servicio.

Paso 6: Confirme el certificado de material, el certificado de prueba de lote, el requisito de tercero o de clase si corresponde, el marcado, la trazabilidad, el embalaje, la cantidad, el destino y el tiempo de entrega requerido.

Estructura

Eslabones de barra de acero redonda | Geometría de eslabón corto compacto | Junta de eslabón soldada | Cadena flexible entrelazada | B.F. / color natural o recubrimiento especificado | Suministro en corte, bobina, tambor o bulto

Ventajas de soldadura, prueba y selección

• La geometría de eslabón corto proporciona un envolvente de eslabón más compacto que la cadena comercial de eslabón medio y largo, lo que puede ayudar donde el espacio de montaje y el acoplamiento del eslabón necesiten ser controlados.
• La selección solo por diámetro nominal no es suficiente; D, L y W deben coincidir con ganchos, grilletes, guías, bolsillos, eslabones finales o muestras de reemplazo.
• La calidad de la soldadura debe controlarse mediante un proceso de producción, inspección dimensional y plan de prueba acordados. "Soldado por resistencia por puntos" por sí solo no es un criterio de aceptación completo.
• La Carga de Prueba y la Carga de Rotura siguen siendo valores separados. La carga de trabajo, el factor de diseño y las condiciones de servicio permitidas deben ser establecidos por el ingeniero responsable o el estándar de producto aplicable.
• El tratamiento de superficie debe seleccionarse para el entorno real. El galvanizado en caliente cambia la masa terminada y puede requerir la confirmación del espesor del recubrimiento y la holgura dimensional.
• La masa de referencia por 200 pies apoya la cotización, el embalaje y la planificación del flete; la masa de envío final debe basarse en la longitud suministrada real, el acabado y el embalaje.
• Las longitudes cortadas, las longitudes continuas, los eslabones finales agrandados o especiales, el marcado y el embalaje se pueden discutir sujeto a la especificación de producción confirmada.

Atributos personalizados

• Categoría de producto: Cadena soldada de eslabón redondo de uso general -> no es una cadena de transmisión de rodillos, casquillos o eslabones acodados.
• Nombre comercial: Cadena de eslabón corto estándar británico -> "eslabón corto" es el término preferido del producto; "paso corto" puede conservarse solo como una frase de búsqueda secundaria.
• Referencia estándar: Patrón estándar británico, designación exacta a confirmar -> no reclamar un número BS específico hasta que se verifiquen el grado, la clase, las dimensiones, las tolerancias, el marcado y las pruebas.
• Tamaño nominal: 1/8 a 1 pulg. / D 3,20-25,40 mm -> coincidir D junto con L y W.
• Material: Grado de acero a confirmar -> la redacción "aleación" suministrada entra en conflicto con tablas comparables de acero al carbono / acero dulce.
• Construcción: Estructura soldada por resistencia por puntos indicada en los datos suministrados -> el proceso de soldadura, el tratamiento térmico y el alcance de la inspección requieren confirmación.
• Datos de carga: Solo Carga de Prueba y Carga de Rotura -> no se declara Carga de Trabajo Segura (WLL), Carga de Trabajo Segura (SWL), Carga Máxima de Trabajo (MWL) ni grado de elevación.
• Tratamiento de superficie: B.F. / referencia de color natural, electrochapado, H.D.G. o pintado -> el cromado debe confirmarse como un requisito técnico específico.
• Longitud de suministro: A confirmar -> indicar longitud continua o cortada, tolerancia, eslabones finales, embalaje y cantidad.
• Alcance del certificado: Según requisito del proyecto -> el alcance del fabricante, material, prueba de lote, tercero o clase debe acordarse antes de la cotización.

Cómo funciona

La fuerza axial entra en un eslabón -> El contacto de rodadura transfiere la fuerza al eslabón adyacente -> El cuerpo de eslabón redondo soldado soporta la tensión de la cadena -> La fuerza continúa a través de la ruta de la cadena entrelazada -> El acabado especificado proporciona protección superficial

Aplicaciones

Conjuntos de ingeniería general | Servicio marino no de elevación | Equipos agrícolas | Barreras y sistemas de suspensión | Sujeción de transporte sujeta a diseño de amarre aprobado | Accesorios de taller y construcción | Conjuntos de cadena OEM

Certificaciones y ventajas

La inspección y certificación se pueden organizar de acuerdo con el estándar de producto confirmado, el alcance de prueba acordado, la trazabilidad del material y el procedimiento de aprobación de la organización solicitada. La certificación de clase está sujeta a la aplicabilidad del producto y a la confirmación antes del pedido.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Se puede utilizar esta cadena para elevación o izaje aéreo?

R1: No según los datos suministrados. La tabla proporciona Carga de Prueba y Carga de Rotura, pero no Carga de Trabajo Segura (WLL/SWL), grado de elevación, factor de diseño, marcado ni estándar de cadena de elevación verificado. Trate el producto como no de elevación a menos que se acuerde una especificación de cadena de elevación certificada por separado.

P2: ¿Es una cadena soldada de eslabón corto estándar británico lo mismo que una cadena de rodillos estándar británico?

R2: No. Este producto es una cadena de acero redondo soldada de eslabones entrelazados definida por D, L y W. Las cadenas de rodillos o casquillos estándar británico utilizan placas, pasadores, casquillos/rodillos y piñones, con un sistema dimensional y de carga diferente.

P3: ¿Qué información se requiere para la cotización?

R3: Proporcione el estándar exacto o la muestra, el tamaño nominal y D / L / W, la longitud y cantidad requeridas, el servicio real y la base de carga, el grado de acero, el tratamiento térmico, el acabado, el requisito de certificado y prueba, el marcado, el embalaje, el destino de entrega y el tiempo de entrega requerido.
