Cadena de eslabones medianos estándar británico | Cadena de acero soldada de 3.2–25.4 mm

Cadenas de enlace medio estándar británico.

Resumen del producto

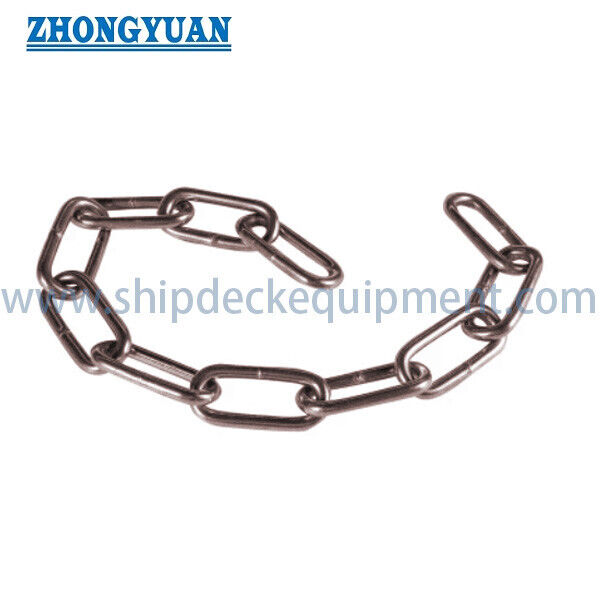

La cadena de enlace medio estándar británica es una cadena de acero redonda soldada con proporciones de enlace entre los patrones de enlace corto y de enlace largo comúnmente ofrecidos para uso de ingeniería general.La gama suministrada abarca diámetros nominales de alambre de 3.20 a 25.40 mm, con acabado negro y referencias de peso galvanizadas en caliente.La geometría de enlace medio proporciona más espacio libre interno que una cadena de enlace corto mientras permanece más compacta que un patrón de enlace largo.

Este producto debe tratarse como una cadena de enlace soldada no calibrada de uso general, a menos que un estándar exacto, grado de acero, clase de fabricación, límite de carga de trabajo,y el certificado de ensayo se confirman en la especificación de compraNo se trata de una cadena transportadora de enlace de manivela, cadena de elevación, eslingue de cadena, cadena de elevación calibrada, cadena de anclaje o cadena de amarre certificada.Las cifras de carga de ensayo y de carga de ruptura suministradas son únicamente datos mecánicos de referencia y no deben presentarse como un límite de carga de trabajo..

Especificaciones rápidas

• Forma del producto: cadena de enlace medio de acero redondo soldada → cadena de uso general con ancho intermedio y espacio libre de enlace interno práctico.
• Rango de diámetro nominal: 3,20 ∼ 25,40 mm (1/8 ∼ 1 pulgada) → cubre tamaños de utilidad ligera a través de una cadena de ingeniería general más grande.
• Las dimensiones de enlace suministradas: diámetro D, ancho L y ancho exterior W → valores clave para los controles de espacio, conector y reemplazo.
• Carga de ensayo de referencia: 200-12,150 kg según lo suministrado → en base unitaria y el procedimiento de ensayo debe confirmarse antes del uso contractual.
• Carga de ruptura de referencia: 400 ∼ 24 300 kg según el suministro → no WLL, SWL, MWL o capacidad de elevación.
• Finalización superficial: datos de peso B.F. y H.D.G. → interpretados como acabado negro y galvanizado en caliente, sujeto a confirmación del pedido.
• Base de longitud de suministro: peso neto por 200 pies (60,96 m) → útil para los cálculos de bobina, tambor, carga e inventario.
• Uso previsto: ingeniería general, retención, agricultura, barreras y aplicaciones marinas → aplicaciones de elevación y apoyo del personal están excluidas a menos que estén certificadas por separado.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el producto solicitado como cadena soldada de enlace medio de patrón británico y proporcionar cualquier número estándar obligatorio, dibujo, grado o muestra de reemplazo.

Paso 2: Seleccione el diámetro nominal D y confirme el paso L, la anchura exterior W, el espacio libre interno requerido, el tamaño del conector y la longitud total de la cadena.

Paso 3: Describa la carga real, la carga estática o dinámica, la exposición al medio ambiente y si la cadena se utiliza para sujetos, amarres, barreras, usos agrícolas o marinos,o para otro propósito de ingeniería general.

Paso 4: Confirmar el grado de acero, el requisito de tratamiento térmico, el proceso de soldadura, la tolerancia dimensional, el acabado de la superficie y si la cadena debe calibrarse para una rueda o un mecanismo.

Paso 5: Definir los documentos requeridos: certificado de material, informe de dimensiones, certificado de ensayo por lotes, prueba de rotura, informe de revestimiento, inspección de terceros o testimonio del comprador.

Paso 6: Proporcione la cantidad, la longitud por bobina / paquete / tambor, el embalaje, el marcado, el destino, el tiempo de entrega y las fotografías o dibujos de los accesorios de apareamiento, si están disponibles.

Construcción de cadenas

Enlace de acero redondo. Enlace de paso medio. Enlace de soldadura en cada enlace. Zona de soldadura recortada en flash cuando se especifica. Geometría no calibrada a menos que se confirme.el paquete, tambor, o suministro de corte de longitud

Consideraciones de fabricación y control de calidad

• El diámetro, el paso y el ancho del cable o barra deben controlarse juntos porque el ajuste del conector y la masa de la cadena dependen de las tres dimensiones, no solo del diámetro.
• La unión soldada es el área crítica de fabricación. La penetración de la soldadura, la eliminación del destello, el perfil local, las grietas y la condición de la zona afectada por el calor deben incluirse en la inspección de producción.
• Si se requiere una carga de prueba o de ensayo, el nivel de carga, la frecuencia de muestreo, la calibración de la máquina de ensayo, el criterio de alargamiento permanente y la redacción del certificado deben acordarse antes de la producción.
• Las pruebas de ruptura son pruebas de muestras destructivas. Una carga de ruptura enumerada no establece un límite de carga de trabajo sin un estándar, grado, factor de diseño, función prevista y base de prueba rastreable..
• No se debe suponer que una cadena de enlace medio no calibrada funcione correctamente sobre ruedas de bolsillo, ruedas de cadena, cigano o mecanismos de elevación; las tolerancias de inclinación y dimensiones deben coincidir con el equipo.
• La galvanización en caliente debe aplicarse después de la soldadura y la preparación de la superficie.que deben tenerse en cuenta para los accesorios de ajuste estrecho.
• Los extremos cortados y los componentes de conexión deben seleccionarse para el mismo uso previsto y dimensiones compatibles.

Datos de carga y limitaciones de uso

• Los valores de carga de ensayo suministrados son exactamente la mitad de los valores de carga de ruptura enumerados, pero no establecen un factor de WLL, SWL, MWL o de diseño sin una norma, grado, tarea confirmados,y base de ensayo.
• Las cargas de choque, las cargas laterales, las torsiones, los nudos, el desgaste, la corrosión, la flexión en radios pequeños y los conectores incompatibles pueden reducir la resistencia utilizable.
• Esta cadena no se presenta como cadena de elevación, eslingas de cadena, cadenas de carga de elevación, cadenas de frenado de caídas, cadenas de apoyo de personal o equipos aéreos de manejo de carga.
• En el caso de las fijaciones o de las restricciones de carga, especificar la capacidad admisible, los accesorios de extremo compatibles, el dispositivo de tensión, los criterios de inspección y las normas de proyecto o transporte aplicables.

Opciones de acabado de la superficie

• Finish negro (B.F.): autocolor o cadena de acabado negro para uso general en seco o protegido → debe confirmarse el estado exacto del aceite, el ennegrecimiento o el recubrimiento.
• Galvanizado en caliente (H.D.G.): cadena recubierta de zinc para mejorar la resistencia a la corrosión atmosférica → estándar de recubrimiento, requerimiento mínimo de recubrimiento, aspecto,y la inspección posterior a la galvanización deben especificarse.
• Pintado, electro-galvanizado o acabado con chapa especial: solo disponible cuando se acuerde → definir el proceso, el grosor del revestimiento, el color, la idoneidad ambiental y la protección del embalaje.

Atributos personalizados

• Nombre del producto: British Standard Medium Link Chain → nombre común del mercado; estándares de aplicación exactos por confirmar.
• Forma de la cadena: cadena de enlace redondo soldada → no una cadena transportadora de enlace giratorio.
• Diámetro nominal: 3,20 ∼ 25,40 mm → seleccione junto con el tono, el ancho, la carga y la geometría del conector.
• Calibración: no calibrada a menos que se especifique lo contrario → no adecuada automáticamente para ruedas dentadas, ruedas de bolsillo o elevadores.
• Material: grado de acero a confirmar → el acero al carbono es la base común; el acero aleado requiere un grado y propiedades mecánicas definidos.
• Finalización: B.F. / H.D.G. como opciones de tabla primaria → revestimientos alternativos requieren confirmación por separado.
• Duración del suministro: longitud de corte, bobina, paquete o tambor → tolerancia de longitud del estado y requerimiento de embalaje.

Aplicaciones

Retención de ingeniería general. Utilidad agrícola y agrícola. Puertas, barreras,y cercas. Proyectos industriales. Utilidad de construcción y talleres. Utilidad naval no elevadora.

Inspección y documentación

La inspección y la documentación se pueden organizar de acuerdo con el estándar confirmado, el grado, el lote, el alcance de la prueba y los requisitos de revestimiento.informe de revestimiento, o el registro de testigos de terceros debe especificarse antes de la cotización; no se asume la certificación de clasificación.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Este producto es una cadena de enlace giratorio?

A1: No. Las dimensiones proporcionadas describen enlaces redondos soldados con diámetro D, paso L y anchura W. Los molinos o cadenas de arrastre de enlace giratorio son cadenas transportadoras con geometría de enlaces laterales articulados diferentes.las piezas adjuntas, y los requisitos de las ruedas dentadas.

P2: ¿Puede utilizarse la carga de ensayo o la carga de ruptura indicadas como capacidad de elevación?

R2: No. La tabla no proporciona un WLL, SWL, grado de elevación, factor de diseño, estándar de aceptación o componentes de elevación compatibles.Para las operaciones de elevación se requiere una cadena de elevación certificada por separado que cumpla la norma de cadena de elevación aplicable..

P3: ¿Qué información se requiere para obtener una cotización exacta?

A3: Indicar el diámetro, la inclinación, el ancho, la cantidad total, la longitud por paquete, el servicio previsto, el grado del material, el acabado negro o galvanizado, el alcance de los ensayos y certificados, el embalaje, el destino, el tiempo de entrega,y la muestra estándar o de referencia exacta si se requiere intercambiabilidad.
