Cadena de anclaje de enlace galvanizado en caliente Grado 2 y Grado 3 para anclaje marino

Cadena de ancla de eslabones con espárrago galvanizado en caliente | Grado 2 y Grado 3 para anclaje marino

Descripción general del producto

La cadena de ancla de eslabones con espárrago galvanizado en caliente es un cable de cadena marina que se utiliza entre el ancla de arganeo y el sistema de anclaje de la embarcación. El espárrago soporta la geometría del eslabón y ayuda a que la cadena funcione de manera controlada a través del molinete, el trincadiente, el pasacabos y el pozo de cadenas. El acabado galvanizado proporciona una capa de protección contra la corrosión a base de zinc para la exposición marina, mientras que el grado final de la cadena y el diámetro siguen siendo parte del arreglo de anclaje aprobado por la clasificación de la embarcación.

Esta página cubre la cadena de ancla de eslabones con espárrago de Grado 2 y Grado 3 en diámetros imperiales nominales de 9/16 in a 2 15/16 in, con eslabones soldados por soldadura a tope, tratamiento térmico dependiente del grado, pruebas de carga de prueba, pruebas de carga de rotura de muestra y accesorios opcionales a juego. Una tramo de 27,5 m es la longitud de referencia normal según las reglas de clasificación; se pueden discutir tramos de 25 m u otras longitudes cuando se acuerden el montaje, las pruebas, el marcado y el alcance del certificado antes de la producción. La fijación o soldadura del espárrago debe seguir el diseño aprobado y no puede determinarse únicamente por si la cadena es de Grado 2 o Grado 3.

Especificaciones rápidas

• Tipo de producto: Cadena de ancla de eslabones con espárrago galvanizado → cable de cadena marina para sistemas de anclaje de embarcaciones, no una cadena de elevación general.
• Grados principales: Grado 2 / U2 y Grado 3 / U3 → seleccionar según el número de equipo de la embarcación, el arreglo de anclaje, las reglas de clasificación aplicables y los planos aprobados.
• Rango de diámetro: 9/16 in a 2 15/16 in, aproximadamente 14–75 mm → el tamaño métrico nominal final y la geometría de la cadena deben confirmarse antes de la cotización.
• Ruta de fabricación: Eslabones soldados por soldadura a tope con tratamiento térmico apropiado para el grado → la calidad de la soldadura, el control dimensional y la trazabilidad del material son elementos clave de aceptación.
• Longitud de suministro: 27,5 m por tramo como referencia normal según las reglas de clasificación; 25 m y longitudes personalizadas sujetas a confirmación de montaje y certificación.
• Verificación de carga: Prueba de carga de prueba para longitudes de cadena terminadas y prueba de carga de rotura en muestras representativas → las cargas de prueba son valores de aceptación, no Carga de Trabajo Segura (SWL).
• Protección contra la corrosión: Acabado galvanizado en caliente como opción principal → el sistema de recubrimiento, el espesor, la secuencia del proceso y la aceptación de la clasificación deben especificarse en el pedido.
• Accesorios: Se pueden suministrar grilletes de unión, grilletes de ancla, giratorios, eslabones de avance giratorios, eslabones agrandados y eslabones de extremo como un conjunto a juego cuando se especifique.

Parámetros técnicos principales

Base de grado, carga y selección

• Selección de Grado 2: La cadena de ancla de calidad especial se utiliza comúnmente donde la tabla de equipos de anclaje aprobada por la clasificación especifica cadena de Grado 2 para el número de equipo y diámetro requeridos.
• Selección de Grado 3: La cadena de calidad extra especial soporta cargas de prueba y rotura especificadas más altas con el mismo diámetro nominal, pero cualquier reducción de diámetro debe ser respaldada por el diseño de la embarcación y la aprobación de la clasificación.
• Carga de prueba: Una carga de aceptación no destructiva aplicada a la longitud de cadena terminada utilizando una máquina de prueba aprobada; no es la SWL de la cadena.
• Carga de rotura: Una carga de prueba destructiva de calificación o muestra de producción aplicada a eslabones representativos según la regla aplicable y el plan de inspección; no es una carga de servicio rutinaria.
• Compatibilidad del sistema: Se deben verificar el diámetro de la cadena, el paso, el ancho, los accesorios, los bolsillos del molinete, el trincadiente, el pasacabos, el pozo de cadenas y la conexión del ancla como un sistema de anclaje.

Fabricación, tratamiento térmico y controles de calidad

• La cadena de eslabones con espárrago se fabrica preferentemente con material en barra aprobado mediante soldadura a tope, con la protuberancia y el reborde de soldadura eliminados al perfil aceptado.
• El tratamiento térmico se selecciona según el grado de la cadena y la ruta de material aprobada. El Grado 2 puede suministrarse en condición aprobada tal como se suelda o normalizada, mientras que el Grado 3 requiere la condición especificada de normalizado, normalizado y templado, o templado y revenido.
• Los espárragos deben encajar internamente en el eslabón sin una holgura apreciable y permanecer correctamente posicionados. Donde la soldadura de espárragos sea parte del diseño aprobado, se deben controlar el procedimiento de soldadura, los consumibles, la cualificación del soldador, la ubicación de la soldadura y la secuencia de tratamiento térmico.
• El diámetro del eslabón, el paso, el ancho, la posición del espárrago, la longitud de cinco eslabones y el ajuste de los accesorios se verifican con el estándar reconocido seleccionado o el plano aprobado después de las etapas de producción y carga de prueba relevantes.
• El examen visual se centra en la soldadura a tope, la corona, el área del espárrago y las transiciones. Se organiza un examen no destructivo cuando lo exija la regla de clasificación aplicable, el procedimiento de fabricación aprobado o el plan de inspección.
• El número de lote de calor, el grado del material, el grado de la cadena, el diámetro, el lote de producción, el lote de tratamiento térmico, el registro de pruebas, el marcado y la identidad del certificado deben permanecer rastreables a través del paquete de entrega.

Galvanizado y protección contra la corrosión

• El galvanizado en caliente proporciona un recubrimiento de zinc sobre la superficie de la cadena y es adecuado cuando el propietario o el astillero requieren una protección contra la corrosión mejorada en comparación con un acabado sin recubrimiento o pintado temporalmente.
• La ruta de galvanizado, la preparación de la superficie, la masa o el espesor del recubrimiento, el método de centrifugado o drenaje, los límites de retoque y los criterios de aceptación deben acordarse antes de la producción. La secuencia del proceso no debe interferir con el examen visual requerido, las pruebas de carga de prueba, el muestreo de carga de rotura, la identificación o la inspección de clasificación.
• El recubrimiento de zinc puede desgastarse localmente en el molinete, el trincadiente, el pasacabos, las zonas de contacto con el fondo marino y las áreas de apoyo entre eslabones. Por lo tanto, el galvanizado reduce la exposición a la corrosión, pero no elimina la necesidad de inspección y mantenimiento periódicos.
• Se pueden discutir galvanizado electrolítico u otros acabados de zinc para tamaños de cadena o accesorios específicos, pero no deben tratarse como equivalentes al galvanizado en caliente a menos que el sistema de recubrimiento requerido esté claramente especificado y aceptado.

Pruebas, inspección y certificación

• Los tramos de cadena terminados se someten a pruebas de carga de prueba a la carga correspondiente al diámetro y grado de la cadena utilizando una máquina de prueba aprobada. La asistencia del inspector se aplica cuando se requiere para el certificado de clasificación solicitado.
• Las pruebas de carga de rotura se realizan en eslabones de muestra representativos según la regla aplicable y el plan de muestreo de producción. La prueba de muestra no significa que cada eslabón entregado se someta a pruebas destructivas.
• La cadena de Grado 2 y Grado 3 puede requerir pruebas de tracción, impacto u otras pruebas mecánicas del material vinculado a la producción según la regla de clasificación seleccionada, el grado del material y la condición de tratamiento térmico.
• La inspección dimensional, la inspección visual, el marcado y la revisión de la documentación forman parte del proceso de aceptación. El alcance de las NDT se confirma mediante el procedimiento de fabricación aprobado y el requisito de clasificación.
• La documentación disponible puede incluir el certificado de producto de clasificación, el certificado de material o de molino, el informe de prueba del fabricante, el registro de carga de prueba, el registro de prueba de carga de rotura, los resultados de las pruebas mecánicas, el informe dimensional, el registro de tratamiento térmico y el registro de galvanizado, según el alcance del pedido acordado.

Guía de selección y consulta

Paso 1: Confirme el tipo de embarcación, el alcance de nueva construcción o reemplazo, la sociedad de clasificación aplicable, el número de equipo o el arreglo de anclaje aprobado, la masa del ancla, el grado de cadena requerido y el diámetro nominal.

Paso 2: Confirme el estándar de cadena o el plano aprobado, la designación métrica/imperial, la longitud del tramo, el número de tramos, la asignación de babor y estribor, y si la cadena debe coincidir con un molinete y trincadiente existentes.

Paso 3: Confirme el grado del material y la condición de entrega, el arreglo de fijación o soldadura del espárrago, el requisito de tratamiento térmico, la especificación de galvanizado en caliente y cualquier requisito de espesor de recubrimiento o apariencia.

Paso 4: Defina el conjunto completo de la cadena: eslabones comunes, eslabones agrandados, eslabones de extremo, grilletes Kenter o de unión, grillete de ancla, giratorio, eslabón de avance giratorio, conexión de extremo amargo y accesorios de repuesto.

Paso 5: Confirme el alcance de inspección y certificación antes de la cotización: certificado de clasificación, presencia del inspector, pruebas de carga de prueba y rotura, pruebas mecánicas, NDT, trazabilidad del material, marcado y idioma de los documentos.

Paso 6: Proporcione la cantidad, el tiempo de entrega requerido, el destino de la entrega, el requisito de embalaje, el plano aprobado o las mediciones de la cadena existente, y fotos claras del ancla, el molinete, el trincadiente y los accesorios de conexión cuando estén disponibles.

Montaje de cadena y accesorios

Eslabones con espárrago comunes | Eslabones agrandados | Eslabones de extremo | Grilletes Kenter o de unión | Grillete de ancla | Giratorio | Eslabón de avance giratorio | Conexión de extremo amargo | Accesorios de repuesto a juego

Atributos personalizados

• Grado de la cadena: Grado 2 / U2 o Grado 3 / U3 → la notación final y los criterios de aceptación siguen a la sociedad de clasificación seleccionada.
• Diámetro nominal: 9/16 in a 2 15/16 in → confirme el tamaño métrico nominal correspondiente y la geometría de cadena aprobada.
• Longitud del tramo: 27,5 m de referencia; 25 m o longitud personalizada disponible para discusión → el alcance del certificado y las pruebas deben coincidir con el conjunto suministrado.
• Fabricación: Eslabones con espárrago soldados por soldadura a tope → el perfil de soldadura, la repetibilidad dimensional y la trazabilidad del material son puntos de producción controlados.
• Tratamiento térmico: Según el grado de la cadena y la ruta de material aprobada → la condición de entrega final se indicará en la cotización y el certificado.
• Arreglo de espárrago: Configuración ajustada o soldada aprobada → no seleccione soldadura de espárrago basándose únicamente en la terminología de Grado 2 o Grado 3.
• Material: CM490, CM690, 20Mn2, 30Mn2 o equivalente aprobado según lo indicado por el proveedor → el mapeo exacto de grado a grado de cadena requiere confirmación.
• Acabado superficial: Galvanizado en caliente como opción principal → galvanizado electrolítico, pintado o acabado alternativo solo cuando se especifique y acepte.
• Pruebas: Carga de prueba, carga de rotura de muestra, pruebas mecánicas, inspección dimensional y NDT adicional según corresponda → el alcance sigue los requisitos de clasificación y pedido.
• Certificados: Certificado de producto de clasificación, certificado de material e informe de prueba del fabricante disponibles según el alcance del pedido aprobado.

Cómo funciona

El ancla se suelta de la embarcación → La cadena de eslabones con espárrago se desenrolla a través del molinete y el pasacabos → Los espárragos soportan la geometría del eslabón y el acoplamiento controlado con el molinete → La cadena transmite la fuerza de anclaje entre el ancla y la embarcación → El molinete recupera la cadena en el pozo de cadenas

Aplicaciones

Embarcaciones mercantes | Remolcadores | Embarcaciones de trabajo | Embarcaciones de pesca | Embarcaciones de patrulla y servicio | Embarcaciones costeras y portuarias | Sistemas de anclaje de nueva construcción | Proyectos de cadenas de ancla de reemplazo aprobadas por clasificación

Certificaciones y alcance de suministro

Se pueden organizar certificados según la sociedad de clasificación seleccionada, el alcance del fabricante aprobado, el plan de inspección, la trazabilidad del material, la presencia de pruebas y el requisito del proyecto. Los accesorios y la cobertura del certificado deben confirmarse como parte del conjunto completo de la cadena antes de la cotización.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

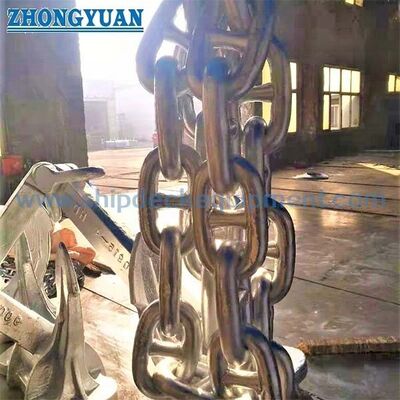

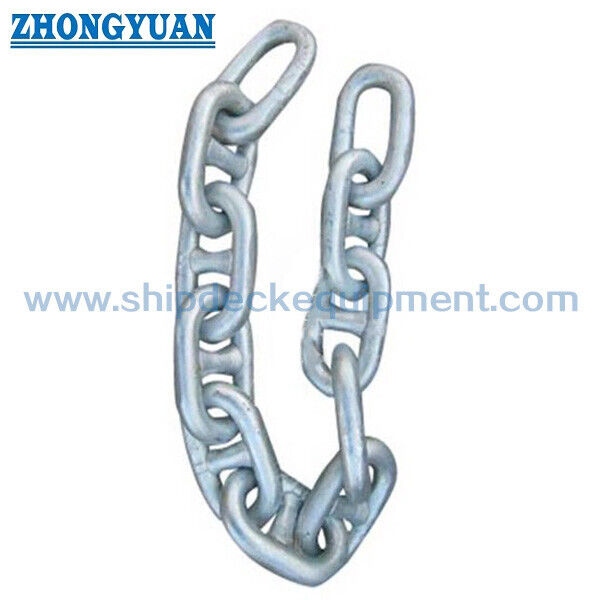

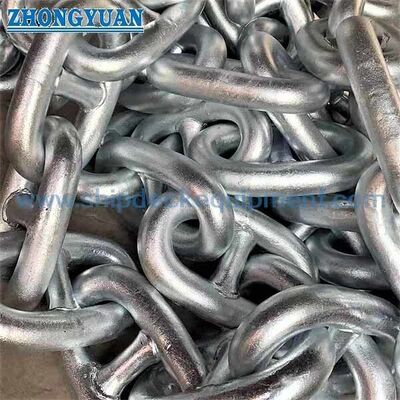

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar la cadena de ancla de Grado 2 o Grado 3?

R1: La selección comienza con el número de equipo de la embarcación, el arreglo de anclaje, las reglas de clasificación aplicables y el plan de anclaje aprobado. El Grado 3 tiene cargas de prueba y rotura especificadas más altas con el mismo diámetro, pero no debe usarse para reducir el tamaño de la cadena a menos que el diseñador de la embarcación y la clasificación aprueben todo el sistema de anclaje.

P2: ¿El Grado 2 siempre usa un espárrago sin soldar mientras que el Grado 3 usa un espárrago soldado?

R2: No se debe utilizar una regla universal basada solo en el grado para esta decisión. La fijación del espárrago, la soldadura del espárrago, la posición de la soldadura, el procedimiento de soldadura y la secuencia de tratamiento térmico dependen del diseño de la cadena aprobado, el procedimiento de fabricación y los requisitos de la sociedad de clasificación.

P3: ¿Qué información se requiere para una cotización precisa?

R3: Confirme la sociedad de clasificación, el grado de la cadena, el diámetro nominal, la longitud del tramo y la cantidad, los datos de la embarcación y el ancla, la compatibilidad del molinete, el requisito de galvanizado en caliente, los accesorios, el alcance de las pruebas y la certificación, el destino de la entrega y el tiempo de entrega requerido. Los planos del conjunto existente o las fotos medidas son particularmente útiles para proyectos de reemplazo.
