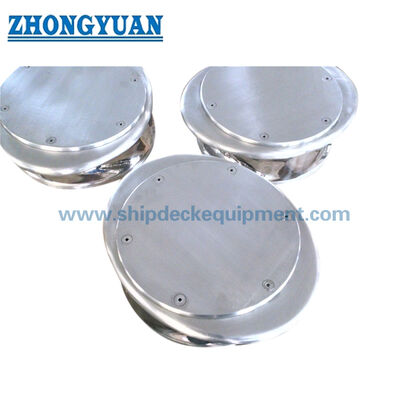

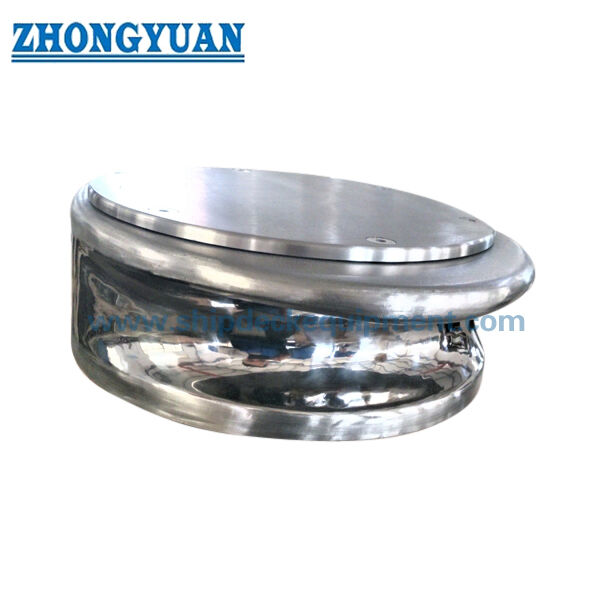

Chock de botón de acero inoxidable pulido. Guía de cuerda de amarre de espejo pulido para amarre en el interior, yates y barcos de trabajo.

Chock de botón de acero inoxidable pulido. Guía de cuerda de amarre de espejo pulido para amarre en el interior, yates y barcos de trabajo.

Resumen del producto

El botón de acero inoxidable pulido es una guía de cuerda de amarre compacta para buques que necesitan una superficie lisa de contacto de cuerda, material inoxidable resistente a la corrosión y una apariencia pulida y pulida.Es adecuado para buques de lago, embarcaciones fluviales interiores, yates, embarcaciones de servicio oficial, embarcaciones de trabajo, embarcaciones de patrulla y embarcaciones de la guardia costera,especialmente para proyectos en las Américas donde se solicitan comúnmente accesorios de cubierta de acero inoxidable y hardware de amarre pulido.

El chock se puede suministrar en fundición de acero inoxidable SUS304 o SUS316, con tratamiento de superficie pulido, pulido pesado o pulido en espejo.Los radios de contacto de la cuerda y las áreas de cambio de sección deben estar bien acabados y libres de burrs para ayudar a reducir el corte de la cuerda, la abrasión local y la concentración de esfuerzo, fundición de silicato de silicio, fundición de silicato de sodio, tratamiento térmico, ensayos mecánicos de materiales, ensayos de penetración de colorantes, revisión de FEA,y la prueba de tracción se puede organizar de acuerdo con el alcance del pedido confirmado y el requisito del proyecto.

Especificaciones rápidas

• Tipo de producto: botón de acero inoxidable pulido → guía de cuerda de amarre compacta para puntos de amarre de buques que requieren un acabado inoxidable liso.
• Aplicación principal: buques de lago, barcos fluviales interiores, yates, barcos de trabajo oficiales, patrullas,y barcos de la guardia costera → adecuado para el equipamiento de cubierta visible y los dispositivos de amarre de los buques pequeños y medianos.
• Tamaño suministrado: 14 de tipo o personalizado → las dimensiones suministradas de A a G se utilizan para la comprobación del diseño y la confirmación de la cotización.
• Referencia de tamaño principal: A 16.5 pulgadas (419.1 mm), B 14 pulgadas (355.6 mm), C Ø14 pulgadas (Ø355.6 mm) → dimensiones clave para el dibujo de páginas web y la revisión del espacio de instalación.
• Opción de material: fundición de acero inoxidable SUS304 o SUS316 → el grado final debe seleccionarse de acuerdo con las especificaciones del recipiente, el entorno del agua y los requisitos del propietario.
• Tratamiento de la superficie: pulido, pulido pesado o pulido en espejo → mejora la apariencia y ayuda a crear una superficie de contacto de cuerda libre de abolladuras.
• El proceso de fundición debe confirmarse de acuerdo con el acabado de la superficie, la tolerancia dimensional, el costo y los requisitos de entrega.
• Inspección y apoyo de ingeniería: prueba mecánica del material, registro del tratamiento térmico, prueba de penetración del tinte, cálculo de FEA y prueba de tracción → disponible según los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el tipo de botón de acero inoxidable, tamaño 14 o tamaño personalizado, y si las dimensiones de A a G coinciden con el dibujo del recipiente.

Paso 2: Confirmar el tipo de buque y la zona de servicio: buque de lago, barco fluvial, yate, barco de trabajo de servicio, barco de patrulla, barco de la guardia costera u otra aplicación del proyecto.

Paso 3: Confirmar el requisito de material: SUS304, SUS316, grado de fundición de acero inoxidable, cualquier componente de placa de acero inoxidable y el requisito de trazabilidad del material.

Paso 4: Confirmar el acabado de la superficie: pulido, pulido fuerte o pulido espejo, incluido el estándar visual, la foto de muestra o la rugosidad requerida, si corresponde.

Paso 5: Confirmar el alcance de la inspección y el certificado: certificado de molino, informe de ensayo de las propiedades del material, registro del tratamiento térmico, ensayo de penetración del tinte, aprobación C;ass, cálculo de FEA,y prueba de tracción si es necesario.

Paso 6: Proporcionar la cantidad, la posición de instalación, el dibujo o la foto, el tamaño de la cuerda y la base de carga, si está disponible, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cast stainless steel button body | Rounded rope-contact surface | Smooth section transition | Polished or mirror polished finish | Deck or bulwark installation interface to be confirmed | Optional inspection and test scope

Ventajas de fundición, pulido e ingeniería

• La construcción de acero inoxidable pulido es adecuada para zonas de amarre visibles en yates, embarcaciones de trabajo, patrullas, buques de interior,y embarcaciones de la guardia costera en las que la resistencia a la corrosión y la apariencia son ambas cuestiones de contratación.
• El perfil redondeado de contacto de la cuerda y el acabado libre de burros ayudan a reducir el contacto local afilado que puede cortar, raspar o dañar localmente las cuerdas de amarre.
• El radio liso y las zonas de cambio de sección ayudan a reducir la concentración de tensión local; se puede proporcionar una revisión de la resistencia basada en FEA cuando el proyecto requiere una verificación de ingeniería.
• Se puede seleccionar la fundición de silicio cuando se requiere una mejor superficie de fundición y una base de acabado más fina, mientras que se puede discutir la fundición de silicato de sodio de acuerdo con los costos y los requisitos de producción.
• SUS304 puede considerarse para agua dulce y servicio general cuando sea aceptado por el pliego de condiciones del proyecto;SUS316 puede seleccionarse cuando el propietario o el entorno de operación requieren una mayor resistencia a la corrosión.
• El tratamiento térmico y los ensayos mecánicos del material se pueden organizar de acuerdo con el grado de fundición de acero inoxidable seleccionado y el plan de inspección del pedido.
• Los ensayos de penetración de colorantes son adecuados para comprobar las indicaciones de rotura superficial en superficies de fundición de acero inoxidable pulidas cuando se especifique en el cliente o en el plan de inspección.
• La prueba de tracción se puede organizar de acuerdo con los requisitos del proyecto; la carga de prueba, la dirección de la carga, la disposición de los accesorios y los criterios de aceptación deben confirmarse antes de la cotización.

Atributos personalizados

• Nombre del producto: Chock de botón de acero inoxidable pulido → guía de cuerda de amarre con perfil de botón redondeado liso.
• Tipo de modelo: botón de acero inoxidable → 14 en tipo o tamaño personalizado según el dibujo del recipiente.
• Material: SUS304 / SUS316 de fundición de acero inoxidable → el texto SUS306 en los datos suministrados debe confirmarse antes de la publicación final de la hoja de datos.
• Fabricación de la fundición: fundición de sílice sol / fundición de silicato sódico → proceso seleccionado de acuerdo con la calidad de la superficie, la tolerancia y el requisito presupuestario.
• Finalización de la superficie: pulido / pulido pesado / pulido espejo → el nivel de acabado debe confirmarse mediante una muestra de foto o requisito visual.
• Inspección: ensayo mecánico del material/tratamiento térmico/ensayo de penetración del tinte si es necesario → el alcance de la inspección sigue el requisito del pedido y la aprobación del proyecto.
• Apoyo de ingeniería: El cálculo de la resistencia de la FEA y la prueba de tracción están disponibles → el caso de carga, la dirección de la cuerda y los criterios de aceptación deben confirmarse antes de la cotización.
• Certificado: la homologación de clase y el certificado de fábrica están disponibles bajo petición → no se asume como entrega estándar a menos que se incluya en el alcance del pedido.
• Instalación: debe confirmarse el montaje de la cubierta o del baluarte → la estructura circundante, el método de soldadura/fijación y el refuerzo deben comprobarse mediante dibujo.

Cómo funciona

Mooring rope approaches the chock → Rounded polished button profile guides the rope → Burr-free contact surface reduces local abrasion → Local rope force is transferred to the vessel structure through the installed chock → Inspection or test scope is confirmed according to project requirement

Aplicaciones

Lake vessels in the Americas | Inland river boats | Yachts | Official workboats | Patrol boats | Coast guard boats | Small service vessels | Marina and harbor mooring positions | Newbuilding and replacement projects

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de clase o propietario.

Certificación: Certificado de prueba de los fabricantes, aprobación de clase, certificado de molino y informe de prueba de propiedades del material están disponibles bajo petición de acuerdo con el alcance del pedido.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Debería seleccionarse SUS304 o SUS316 para un botón de acero inoxidable?

A1: el SUS304 puede considerarse para el servicio en lagos de agua dulce y en ríos interiores cuando lo acepta la especificación del buque.especialmente para el servicio costeroLa calidad final del material debe seguir las especificaciones del proyecto.

P2: ¿Se puede suministrar el botón con acabado pulido en espejo?

R2: Sí. Se pueden suministrar acabados pulidos, pulidos pesados y pulidos espejo. El acabado requerido debe confirmarse con una muestra de superficie, foto de referencia,o requisito de aceptación visual porque el pulido de espejo afecta el proceso de producción, la inspección y el coste.

P3: ¿Se puede proporcionar el cálculo de la FEA y la prueba de tracción?

R3: Sí. El cálculo de la resistencia de la FEA y la prueba de tracción se pueden organizar de acuerdo con los requisitos del proyecto.y los criterios de aceptación deben confirmarse antes de la cotización.
