Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo

Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo

Datos del producto:

Lugar de origen: China
Nombre de la marca: Zhongyuan
Certificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Número de modelo: Estándar y modificado para requisitos particulares

Pago y Envío Términos:

Cantidad de orden mínima: 1
Precio: As per quotation
Detalles de empaquetado: Plataforma o modificado para requisitos particulares
Tiempo de entrega: Según oferta
Condiciones de pago: TT, L/C, etc.
Capacidad de la fuente: Satisfaga las necesidades de los clientes
Mejor precio Contacto

Información detallada
Estándar técnico: GB/T 3844-2000 Tipo: Tipo de la palanca del rodillo
Tamaño de cadena: 42-132m m Materiales: Acero suave, C-manganeso acero, acero inoxidable, acero de lanzamiento, arrabio nodular, forja de ac
Certificados de clasificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA Tratamiento superficial: chorreo de arena a S2.5 + una capa de cartilla de epoxy de la tienda, tratamiento superficial galvan
Alta luz:

tapón de la cadena de la palanca del rodillo

,

Tapón marino de la cadena de la palanca del rodillo

,

Nave de GB/T 3844-2000 que amarra el equipo

Descripción de producto

Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo



Descripción

El tapón de cadena es fijar la cadena de ancla y el ancla en la posición incluso en condiciones de mar pesado. Él alwaysreduce que la carga del tirón sufrió por el chigre. Se diseña basada en la fuerza de cadena estándar el 80% del tapón de la carga de fractura mínima de la cadena de ancla. La prueba de NDE es aplicable a todo el tapón de cadena que nosotros el tapón de la cadena de ancla de produced.GB/T 3844 es aplicable al tamaño de cadena entre 44m m a 132m m. Para más tamaño pequeño de la cadena entre en contacto con por favor con nosotros y refiera al otro estándar de diseño.



Especificación técnica principal

1. estándar técnico: GB/T 3844-2000

2. tipo: Tipo de la palanca del rodillo

3. tamaño de cadena: 42-132m m

4. materiales: Acero suave, C-manganeso acero, acero inoxidable, acero de lanzamiento, arrabio nodular, forja de acero,

5. tratamiento superficial: chorreo de arena a S2.5 + una capa de cartilla de epoxy de la tienda, tratamiento superficial galvanizado, pulido, modificado para requisitos particulares disponible.

6. certificados de clasificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc.

7. Puede ser modificado para requisitos particulares                                                                                                                                                                                                                                                                                                                                                                                                                                    Parámetro técnico principal:



Nominal
Diámetro		 Diámetro de la cadena.
(milímetro)		 L L1 L2 L3 L4 B b1 D d1 d2 h1 h2 t T1 Peso
(kilogramo)
44 42~44 1000 370 400 270 80 380 260 484 22 69 392 281 12 32 274
48 46~48 1050 420 450 300 85 446 286 528 26 73 414 306 12 34 351
52 50~52 1100 440 500 320 90 510 310 572 32 77 440 338 14 36 451
56 54~56 1150 450 550 340 92 556 316 600 34 81 460 354 15 38 536
60 58~60 1200 470 570 360 95 610 330 620 38 87 490 378 16 40 651
64 62~64 1250 500 600 370 100 666 346 640 40 94 520 400 17 42 753
68 66~68 1300 550 640 39 102 732 372 680 42 101 540 420 18 45 939
73 70~73 1350 570 670 41 110 800 400 730 45 109 580 460 20 48 1178
78 76~78 1400 610 700 442 115 865 425 780 48 116 630 490 22 50 1422
84 81~84 1460 650 740 475 120 940 454 840 50 124 670 530 24 55 1758
90 87~90 1540 710 780 507 135 1030 484 900 55 132 720 570 26 60 2171
95 92~95 1600 740 820 535 140 1080 508 950 58 139 760 610 28 65 2567
102 97~102 1680 790 870 572 145 1150 540 1020 60 148 800 650 30 70 2755
107 105~107 1750 840 900 600 150 1210 569 1070 63 154 860 690 32 75 3640
114 111~114 1820 880 940 637 160 1270 598 1140 68 163 910 740 34 80 4302
122 117~122 1880 930 1010 679 165 1340 632 1220 70 173 980 790 36 85 5326
132 124~132 1960 1000 1080 730 175 1440 674 1320 75 185 1060 860 38 90 6244

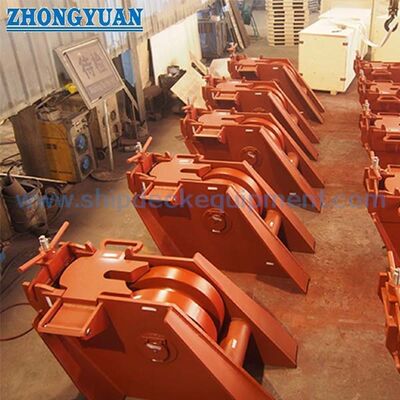

Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo 0

Dibujo del tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo



Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo 1



Tipo nave de la barra del rodillo de GB/T 3844 del tapón de la cadena de ancla que amarra el equipo 2
