Rodillo de guía de amarre marino de tipo abierto.

Roller de guía marina para amarre de buques.

Resumen del producto

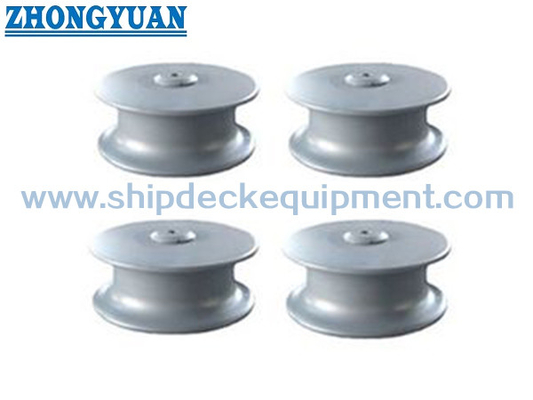

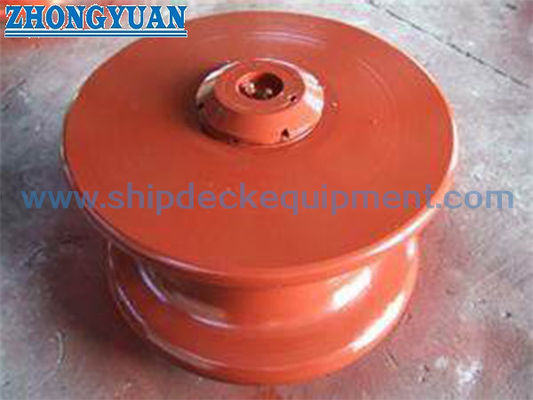

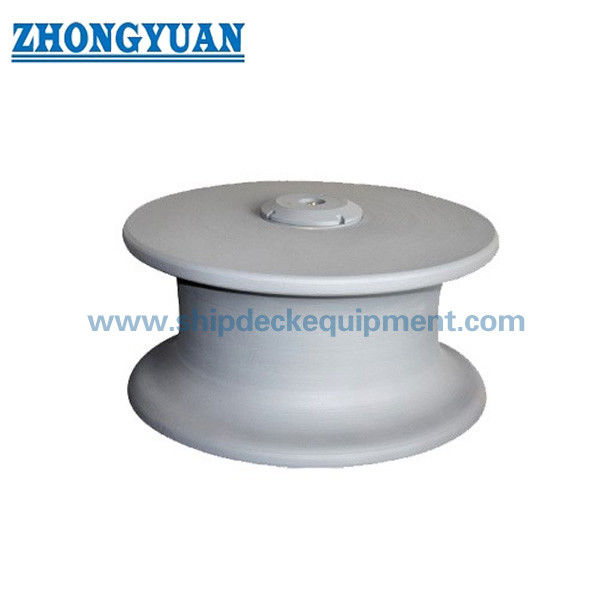

El rodillo NS 2585 de guía marina es un solo rodillo expuesto utilizado para guiar una línea de amarre y cambiar su dirección de conducción en una posición de guía de cuerda a bordo.Se describe comúnmente en los catálogos de equipos marinos como un rodillo guíaLa selección debe basarse en el tamaño del rodillo, la categoría y el diámetro de la cuerda, la geometría de la cuerda, la disposición del eje / soporte,espacio de instalación y dibujo del amarre del buque.

Las tablas de referencia públicas de la norma NS 2585 muestran constantemente tamaños nominales de rodillos de 150 a 450 mm y masas de referencia de aproximadamente 24,8 a 310 kg.La tabla de diámetro de cuerda suministrada cubre cuerda de fibra sintética, una categoría heredada de cuerdas de fibra natural y construcciones de cuerdas de alambre de acero 6×24 y 6×37 a 1550 N/mm2.No deben convertirse directamente en productos SWL, MBL, carga de ruptura, carga de referencia o carga de ensayo sin una base de carga de proyecto estándar / aprobada controlada.

Especificaciones rápidas

• Tipo de producto: guía marítima de un solo rodillo / rodillo de curvatura → proporciona un punto de giro definido de la cuerda dentro de un arreglo de amarre de buques.

• Referencia estándar: NS 2585 → utilizar cuando el dibujo del recipiente, la especificación del propietario o los requisitos de reemplazo requieran esta configuración de guía-roller.

• Rango de tamaños de rodillos: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → siete tamaños de referencia para ajustar el tamaño de la cuerda y la geometría de la instalación.

• Categorías de cuerdas aplicables: cuerdas de fibra sintética, cuerdas de fibra natural y cuerdas de alambre de acero 6×24 / 6×37 → diámetro máximo de referencia depende de la categoría y la construcción de la cuerda.

• Base de cuerda de alambre de acero: resistencia a la tracción 1550 N/mm2 en la tabla de referencia suministrada → no se aplican automáticamente los mismos límites de diámetro a otros grados o construcciones de cuerda de alambre.

• Masa de referencia: 24,8 ≈ 310 kg → útil para la cotización, el embalaje y la revisión de la manipulación; la masa final fabricada / de envío debe seguir el dibujo de producción aprobado.

• Opciones de materiales del proyecto: acero fundido, hierro fundido / hierro nodular,Las variantes de acero al carbono o acero inoxidable pueden considerarse de acuerdo con el dibujo aprobado → La designación NS 2585 por sí sola no debe utilizarse para asumir el grado del material..

• Protección de superficies: recubrimiento marino, primer de fábrica, galvanizado,acabado de acero inoxidable pulido u otro tratamiento especificado por el proyecto → el sistema final debe seguir la especificación de revestimiento del recipiente y protección contra la corrosión.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la norma NS 2585 y el tamaño del rodillo requerido a partir del dibujo de amarre del buque o de las dimensiones de repuesto existentes.

Paso 2: Confirmar la categoría y el diámetro de la cuerda. Para la cuerda de alambre de acero, también proporcionar una construcción como 6 × 24 o 6 × 37 y grado de resistencia a la tracción cuando se especifique.

Paso 3: Confirmar la base de carga del proyecto por separado: SWL requerido / carga de diseño, MBL de cuerda, si corresponde, ángulo de conducción de la línea y dirección de carga.

Paso 4: Confirmar la interfaz de suministro e instalación: solo rodillo o conjunto completo de rodillos guía, detalles del eje / alfiler, orificio, buje o disposición del rodamiento, geometría de soporte / pedestal,espacio libre de mantenimiento disponible y estructura de cubierta / baluarte.

Paso 5: Confirmar el grado del material, la forma de fabricación, la disposición de la lubricación, el entorno de corrosión, la preparación de la superficie, el sistema de recubrimiento y los requisitos de inspección / certificado.

Paso 6: Indicar la cantidad, el tipo de recipiente, la ubicación de la instalación, los requisitos de la sociedad de clasificación, el dibujo o la foto de referencia, el destino de la entrega y el tiempo de entrega requerido.

Estructura

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

Superficie del rodillo, selección y ventajas de ingeniería

• El punto de giro de un solo rodillo → proporciona una ubicación definida para cambiar la dirección de conducción de la línea de amarre sin forzar la cuerda sobre un borde de acero afilado fijo.

• Superficie lisa de contacto de la cuerda → el mecanizado / acabado de la zona de contacto es importante para limitar la abrasión local y evitar irregularidades superficiales que podrían dañar la cuerda.

• Las series de referencia de siete tamaños → los tamaños de rodillos de 150 a 450 mm permiten ajustar la guía de cuerda a diferentes diámetros de cuerda y geometrías de instalación en lugar de utilizar un tamaño para todas las disposiciones.

• Selección específica de la categoría de cuerda → las referencias de fibra sintética, fibra natural y cuerda de alambre de acero se mantienen separadas para que el diámetro de la cuerda no se confunda con la clasificación de carga del producto.

• Control de ajuste de repuesto → tamaño del rodillo, D1 / H, dimensiones del orificio / eje,La geometría del soporte y el espacio de instalación disponible deben compararse con la disposición existente del recipiente antes de la fabricación..

• Control de la construcción específico del proyecto → material, busto / detalle del rodamiento,la lubricación y el recubrimiento deben seguir el dibujo aprobado y la especificación de compra en lugar de deducirse solo de la designación NS 2585.

Atributos personalizados

• Referencia estándar: NS 2585 → referencia de guía marina / rodillo de deformación utilizada para los dispositivos de conducción de cuerdas a bordo.

• Configuración: rodillo único → un rodillo de contacto de cuerda giratorio expuesto.

• Tamaño del rodillo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccionado por información de la cuerda y disposición del recipiente.

• Cuerdas aplicables: Cuerdas de alambre de fibra sintética / fibra natural / acero → diámetro máximo de referencia varía según la categoría de la cuerda y la construcción de la cuerda de alambre.

• Referencia de cuerda de alambre de acero: 6×24 y 6×37 a 1550 N/mm2 → se requiere una confirmación por separado de la construcción o el grado alternativos.

• Masa de referencia: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → no es una carga nominal.

• SWL / carga de diseño: Para confirmar → los catálogos públicos NS 2585 utilizan una terminología de carga inconsistente, por lo que la definición de carga del proyecto debe verificarse antes de la cotización o la publicación de la hoja de datos.

• Material: específico para el proyecto → acero fundido, hierro fundido / hierro nodular, acero al carbono o acero inoxidable solo cuando se confirme mediante dibujo aprobado y especificación de compra.

• Protección de la superficie: Revestimiento marino específico del proyecto, primer de fábrica, galvanizado, acabado pulido u otro sistema especificado.

• Requisito de certificación: Disponible según los requisitos del proyecto → la trazabilidad del material, la inspección del fabricante y la asistencia de la sociedad de clasificación están sujetas al alcance del pedido.

Cómo funciona

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

Aplicaciones

Estaciones de amarre de buques. Asambleas de plomo justo. Posiciones de desviación/línea de conducción. Arreglos de guía de cuerdas de cubierta. Posiciones de guía de cuerdas de baluarte. Proyectos de construcción nueva. Proyectos de reemplazo y modernización.

Certificaciones y ventajas

El ámbito de inspección y certificación debe confirmarse antes de la cotización.Los controles de rotación y la asistencia de la sociedad de clasificación se pueden organizar de acuerdo con los requisitos del proyecto., el plan de inspección aprobado y el alcance de la orden.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.
