Rueda de rodillo de la cadena de anclaje para la guía de la cadena de la cubierta del barco. CB/T 290

Rueda de rodillo de cadena de ancla para guía de cadena de cubierta de barco | CB/T 290

Descripción general del producto

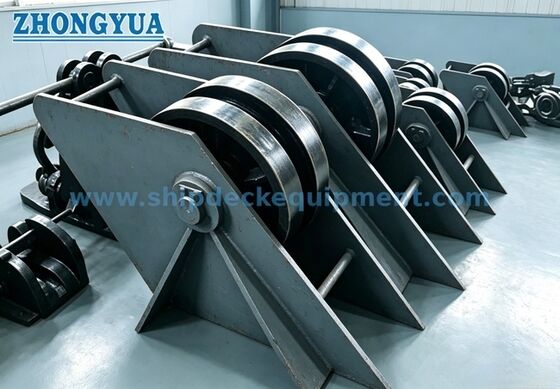

La rueda de rodillos para cadena del ancla CB/T 290 es una guía de cadena para cubierta de barco que se utiliza para controlar la dirección de marcha de la cadena del ancla en el dispositivo de manipulación del ancla. Se utiliza principalmente para guiar la cadena de izquierda a derecha y para un movimiento más suave de la cadena, en lugar de sujetar o bloquear la cadena. En una disposición típica de cubierta, se instala junto con un tope de cadena de guillotina de acero fundido y se coloca entre el tope de cadena y el molinete del ancla según el plano del barco.

La rueda de rodillo está hecha para cadenas de ancla de 12,5 mm a 68 mm de diámetro nominal y puede suministrarse con montaje en cubierta soldado o con montaje atornillado según los requisitos de instalación. Una rueda de acero fundido gira alrededor de un eje bien engrasado, lo que ayuda a que la cadena pase más suavemente y reduce el arrastre local entre la cadena y el equipo de la plataforma. Los detalles finales de montaje, la dirección del paso de la cadena, el refuerzo de la plataforma y el alcance del certificado deben confirmarse de acuerdo con el plano del proyecto.

Especificaciones rápidas

• Función del producto: guía de rodillos de la cadena del ancla → guía la dirección de la cadena del ancla y ayuda a que la cadena se mueva suavemente; no es un tope de cadena.
• Norma: CB/T 290-1995 → referencia para selección de modelo, dimensiones principales y peso para ruedas de rodillos de cadena de ancla de barco.
• Instalación típica: entre el tope de cadena de guillotina de acero fundido y el molinete de ancla → se utiliza como guía de cadena en la disposición del ancla de cubierta.
• Rango de diámetro de cadena: 12,5 mm a 68 mm → cubre los tamaños comunes de cadenas de ancla para barcos pequeños y medianos en la tabla suministrada.
• Rango de peso: 12,7 kg a 832,3 kg → útil para manipulación, embalaje, estimación de flete y planificación de instalación de plataformas.
• Materiales principales: acero fundido ZG230-450, acero inoxidable y acero C-Mn según las especificaciones suministradas → el alcance del material final debe confirmarse antes de realizar el pedido.
• Lubricación del eje: disposición del eje bien engrasada → admite una rotación flexible de los rodillos y un mantenimiento más sencillo.
• Tratamiento de la superficie: voladura Sa 2.5 + imprimación de taller epoxi de una capa como referencia → se puede discutir el acabado pulido, galvanizado o personalizado de acuerdo con los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme la rueda del rodillo de la cadena del ancla CB/T 290-1995 y seleccione del Tipo 14 al Tipo 68 de acuerdo con el diámetro nominal de la cadena del ancla.

Paso 2: Confirme la disposición de la cubierta, especialmente el paso de la cadena entre el tope de la cadena de guillotina de acero fundido y el molinete del ancla.

Paso 3: Confirme si la rueda del rodillo se soldará en la plataforma o se atornillará a la base de montaje; El refuerzo de la cubierta y los detalles de pernos/soldaduras deben seguir el dibujo del barco.

Paso 4: Confirme la dirección del cable de la cadena, el tipo de tope de la cadena, la posición del molinete y si se requiere el rodillo para una nueva construcción, reemplazo o reparación.

Paso 5: Confirme los requisitos de material, la disposición de lubricación del eje, el tratamiento de la superficie y cualquier requisito de acero inoxidable o galvanizado antes de la cotización.

Paso 6: Confirme el alcance del certificado antes de realizar el pedido: certificado de fabricante, certificado de material, certificado de clase, inspección testigo u otro requisito del proyecto.

Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano GA, el plano de instalación y fotografías de referencia, si están disponibles.

Estructura

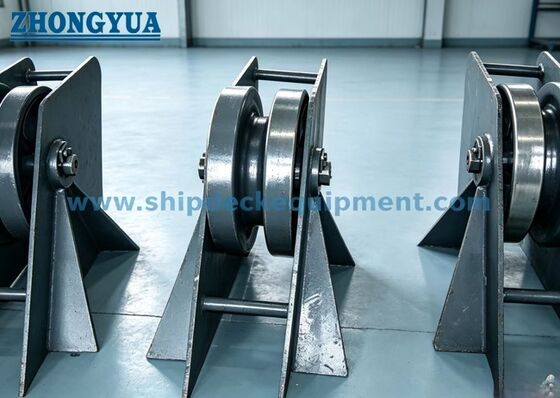

Rueda de rodillos de acero fundido | Eje lubricado con grasa | Pared lateral de acero dulce/acero C-Mn | Interfaz de montaje soldada o atornillada en plataforma | Ranura de contacto de la cadena del ancla | Disposición de guía de dirección de cadena | Imprimación de taller o tratamiento de superficie específico

Ventajas de ingeniería y guiado de cadenas

• El producto está diseñado como guía de cadena de ancla para control de dirección. La sujeción, el bloqueo y la sujeción de la carga de la cadena deben realizarse mediante el tope de cadena del ancla correspondiente.
• La rueda de rodillo ayuda a guiar la cadena del ancla hacia la izquierda o hacia la derecha en la disposición del cable de la cubierta, lo que reduce el arrastre directo de la cadena en las estructuras fijas de la cubierta.
• Un eje bien engrasado permite que la rueda gire con mayor flexibilidad durante el movimiento de la cadena, lo cual es importante para el paso fluido de la cadena del ancla y el acceso para mantenimiento.
• El producto se puede equipar con un tope de cadena de guillotina de acero fundido y un molinete de ancla, pero la posición real debe seguir el dibujo GA del barco y la disposición del equipo de cubierta.
• El rango de tamaños suministrado, desde Tipo 14 hasta Tipo 68, permite seleccionar según el diámetro de la cadena en lugar de utilizar una guía de gran tamaño sin verificar la ruta del conductor de la cadena.
• El montaje soldado o atornillado se puede discutir según la estructura del recipiente; El astillero o la oficina de diseño deben confirmar el refuerzo de la cubierta, la plataforma de montaje, la calidad de los pernos y los detalles de la soldadura.
• La preparación de la superficie, como el granallado Sa 2.5 y la imprimación de taller epoxi, ayudan a preparar el producto para los sistemas de revestimiento marino, mientras que el revestimiento final debe seguir las especificaciones de pintura de la embarcación.

Atributos personalizados

• Norma: CB/T 290-1995 → utilizada como referencia principal para el modelo, dimensiones y peso de la rueda del rodillo de la cadena del ancla.
• Tipo de producto: Rueda de rodillo de cadena de ancla → guía de dirección de cadena para disposiciones de anclaje de cubierta, no un tope de cadena.
• Diámetro de la cadena: 12,5–68 mm → seleccione el tipo de rueda de rodillos según el tamaño nominal de la cadena del ancla en el dibujo de la embarcación.
• Posición de instalación: entre el tope de cadena y el molinete del ancla → disposición típica cuando se usa con tope de cadena de guillotina de acero fundido; La posición final debe ser confirmada por el dibujo GA.
• Forma de montaje: Montaje soldado en plataforma o atornillado → confirme el método de instalación, los cimientos y el refuerzo antes de la producción.
• Material de la rueda: acero fundido ZG230-450 según las especificaciones suministradas → la trazabilidad del material final y el alcance del certificado deben confirmarse antes de realizar el pedido.
• Material de la pared lateral/soporte: acero dulce o acero C-Mn según las especificaciones suministradas → el grado real del acero debe seguir los requisitos del proyecto.
• Lubricación del eje: Eje bien engrasado → admite la rotación flexible del rodillo y ayuda a reducir la dificultad de mantenimiento.
• Tratamiento de superficie: Chorro Sa 2.5 + imprimación de taller epoxi, acabado pulido, galvanizado o personalizado → el sistema de recubrimiento final debe confirmarse según las especificaciones del proyecto.
• Requisito de certificado: Disponible según los requisitos del proyecto → la aprobación de clase o la inspección presencial deben confirmarse antes de la cotización.

Cómo funciona

La cadena del ancla se mueve desde el lado del molinete → La cadena hace contacto con la rueda del rodillo giratorio → El eje bien engrasado soporta una rotación suave de la rueda → El rodillo guía la dirección de la cadena hacia el tope de la cadena/la ruta del cable de la cadena → El tope de la cadena proporciona sujeción o bloqueo cuando es necesario

Aplicaciones

Buques pequeños y medianos | Disposiciones de guía de cadena de ancla de cubierta | Instalaciones a juego con molinete de ancla y tope de cadena | Asistencia para el posicionamiento del hueco del anclaje | Proyectos de obra nueva | Reemplazo y reparación de equipos guía de cadenas de cubierta.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿La rueda de rodillo de la cadena del ancla CB/T 290 es un tope de cadena?

R1: No. Este producto se utiliza para guiar la dirección de la cadena del ancla y permitir un movimiento más suave de la cadena. No debe describirse como un tope de cadena. La sujeción o bloqueo de la cadena debe realizarse mediante el tope de cadena del ancla correspondiente según la disposición del barco.

P2: ¿Cómo se debe seleccionar el tipo de rueda correcto?

A2: Seleccione el tipo según el diámetro nominal de la cadena del ancla, la dirección del avance de la cadena, la disposición de la cubierta, la posición del tope de la cadena, la posición del molinete y el espacio de montaje disponible. La tabla suministrada proporciona las principales dimensiones y peso para la selección inicial y la cotización.
