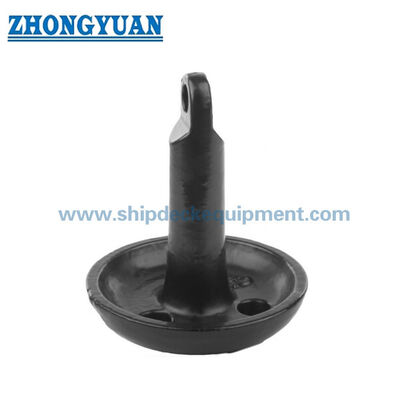

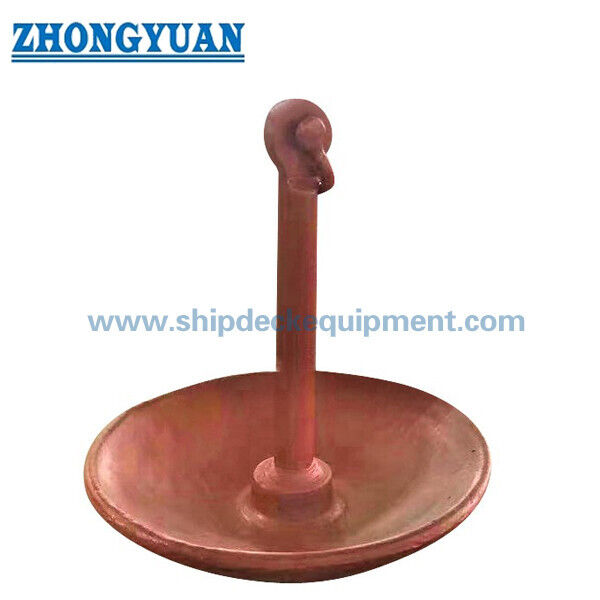

Anclar de amarre de hongos para embarcaciones pequeñas y boyas. Hierro fundido o acero fundido, 50 500 kg.

Ancla de hongo para embarcaciones pequeñas y boyas | Hierro fundido o acero fundido, 50-500 kg

Descripción del producto

El ancla de hongo es un ancla de fondo marino en forma de campana destinada principalmente a lodos blandos o limo, donde su amplia cabeza ahuecada puede asentarse e incrustarse progresivamente bajo cargas de amarre horizontales repetidas. Se selecciona comúnmente para embarcaciones pequeñas, boyas de navegación, boyas marcadoras, barcos baliza, estructuras flotantes ligeras y otros arreglos de amarre en aguas protegidas que requieren un ancla compacta permanente o semipermanente.

La serie dimensional suministrada cubre pesos de ancla nominales de 50 a 500 kg y puede producirse en hierro fundido, acero fundido o acero inoxidable según las especificaciones del proyecto confirmadas. La selección debe considerar el servicio previsto, la condición del fondo marino, el desplazamiento de la embarcación o boya, la profundidad del agua, la corriente, la exposición al viento y las olas, la geometría de la cadena de amarre, la compatibilidad del grillete, la protección contra la corrosión, el método de manipulación y el alcance de inspección requerido. Un ancla de amarre permanente no debe seleccionarse solo por la longitud del barco o el peso del ancla.

Tipo de ancla y condiciones adecuadas

Las anclas de hongo desarrollan su mejor comportamiento de sujeción cuando la campana puede asentarse y enterrarse en sedimentos cohesivos blandos y la línea de amarre aplica una tracción horizontal predominantemente de bajo ángulo. No son una solución universal para roca, coral, arcilla dura densa, grava gruesa o ubicaciones donde la campana no puede penetrar o permanecer correctamente orientada. Para amarres expuestos, ayudas a la navegación pública o servicio crítico para la seguridad, el ancla completa, la cadena, el giratorio, el grillete, el elevador, la boya y el arreglo de la driza deben ser diseñados y aprobados como un sistema de amarre.

Especificaciones rápidas

• Tipo de producto: Ancla de hongo para amarre → ancla de fondo marino de campana ancha para amarres permanentes o semipermanentes en fondos blandos.
• Serie dimensional principal: 50 / 100 / 150 / 250 / 350 / 500 kg → rango de tamaño comercial para proyectos de embarcaciones pequeñas, boyas y estructuras flotantes ligeras.
• Guía separada para embarcaciones pequeñas: M25 a M500 en libras → serie de referencia proporcionada por el proveedor que no debe mezclarse directamente con la tabla dimensional de 50-500 kg.
• Opciones de material: Hierro fundido, acero fundido o acero inoxidable → el grado final, la especificación de fundición y la tolerancia a la corrosión deben confirmarse antes de la producción.
• Idoneidad del fondo marino: Se prefieren lodos blandos y limo → el rendimiento de sujeción depende del enterramiento, la consistencia del fondo y una tracción de amarre de bajo ángulo.
• Arreglo de conexión: Ojo superior integral → la apertura del ojo, el tamaño del grillete, el grado de la cadena y el arreglo del giratorio deben verificarse juntos.
• Protección de superficie: Galvanizado en caliente, recubrimiento bituminoso negro, sistema de pintura marina o acero inoxidable pulido → la selección del recubrimiento depende del material y el entorno de servicio.
• Documentación: Certificado del fabricante, registros de materiales, informe dimensional, informe de recubrimiento y encuesta de clase pueden organizarse → el certificado exacto y el alcance de la prueba deben acordarse en el pedido.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme el uso: amarre permanente, amarre de boya semipermanente, anclaje temporal de embarcaciones pequeñas o uso como ancla secundaria / de arrastre.

Paso 2: Proporcione los detalles de la embarcación, boya o estructura flotante, incluido el desplazamiento o la flotabilidad, las dimensiones principales, la resistencia al viento, el área de servicio y la función de sujeción requerida.

Paso 3: Confirme el tipo de fondo marino, la profundidad del agua, el rango de mareas, la corriente, la exposición al viento y las olas, y si se aplican las reglas de amarre de la autoridad local o del capitán del puerto.

Paso 4: Confirme la serie y unidad requeridas: ancla dimensional de 50-500 kg o modelo para embarcaciones pequeñas basado en libras de M25-M500; no mezcle los dos rangos.

Paso 5: Confirme el material, el peso del ancla, la apertura del ojo, el tamaño y el grado de la cadena, el arreglo del grillete / giratorio, la tolerancia a la corrosión y el método de manipulación.

Paso 6: Confirme el tratamiento de superficie y el alcance de la inspección, incluido el sistema de recubrimiento, el requisito de galvanizado, el certificado de material, el informe dimensional, las pruebas no destructivas, la prueba de carga de prueba o la inspección de clase si es necesario.

Paso 7: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el dibujo del proyecto, el arreglo de amarre y una foto de referencia real si está disponible.

Estructura

Cuerpo de ancla en forma de campana | Amplia área de contacto con el fondo marino | Vástago central | Ojo de conexión integral | Transiciones de fundición redondeadas | Agujeros de drenaje / alivio opcionales específicos del modelo | Recubrimiento protector o acabado de acero inoxidable pulido

Principio de sujeción e integración de amarre

El ancla se baja con la campana correctamente orientada hacia el fondo marino → La campana se asienta en lodo blando o limo → Las cargas de amarre repetidas de bajo ángulo fomentan el enterramiento progresivo y la resistencia por succión → La catenaria de la cadena ayuda a mantener la dirección de la carga baja → El ojo, el grillete, el giratorio y la cadena transfieren la fuerza de amarre al ancla → La posición, el enterramiento y la condición de los componentes se verifican durante la instalación y la inspección periódica

Fundición, conexión y protección contra la corrosión

• La geometría de la campana ancha proporciona un área de contacto grande para sedimentos blandos; el perfil del borde, el grosor de la pared y la transición del vástago deben seguir el dibujo aprobado en lugar de una forma genérica asumida.
• El ojo integral es un punto de conexión de amarre. El diámetro del ojo y la apertura libre deben coincidir con el pasador del grillete seleccionado, el eslabón final de la cadena y el giratorio sin carga lateral ni articulación restringida.
• El hierro fundido ofrece una masa económica y se utiliza comúnmente para amarres permanentes de hongo, mientras que el acero fundido puede seleccionarse donde se requiera mayor tenacidad, reparabilidad o inspección específica del proyecto. Los grados exactos deben confirmarse.
• El control de calidad de la fundición debe cubrir las propiedades químicas / mecánicas cuando se especifiquen, la inspección visual, las comprobaciones de peso y dimensiones, la integridad del ojo y el vástago, y las pruebas no destructivas específicas del modelo según el plan de inspección acordado.
• La idoneidad de la galvanización en caliente, el grosor del zinc y la preparación de la superficie deben confirmarse para el grado de fundición seleccionado. La pintura bituminosa negra o un sistema de recubrimiento marino pueden ser más apropiados para algunos anclas de amarre comerciales.
• El acabado pulido se aplica principalmente al acero inoxidable. El recubrimiento de PVC, PE o vinilo generalmente se asocia con productos más pequeños para embarcaciones pequeñas y no debe asumirse para la serie comercial completa de 50-500 kg sin confirmación del proceso.
• Las tablas suministradas no declaran ninguna capacidad de sujeción, carga de prueba o carga de trabajo segura. Cualquier base de carga de sujeción o carga de prueba requerida debe ser definida por el diseño del amarre y el procedimiento de prueba aceptado.

Atributos personalizados

• Categoría de producto: Ancla de hongo para amarre → componente de anclaje de fondo marino para amarres de embarcaciones pequeñas y boyas en fondos blandos.
• Modo de servicio: Amarre permanente / semipermanente o uso seleccionado para embarcaciones pequeñas temporales → el uso debe confirmarse antes del dimensionamiento.
• Rango de peso principal: 50-500 kg → basado en la serie dimensional comercial suministrada.
• Rango de referencia para embarcaciones pequeñas: M25-M500, 25-500 lb → familia de referencia separada del proveedor que requiere confirmación del modelo.
• Material: Hierro fundido / acero fundido / acero inoxidable → el grado exacto y la especificación de fundición deben confirmarse.
• Conexión: Ojo integral para grillete y cadena → las dimensiones del ojo y el hardware compatible deben confirmarse mediante dibujo.
• Tratamiento de superficie: Galvanizado en caliente / betún negro / pintura marina / acero inoxidable pulido / personalizado → seleccionado según el material y el servicio de inmersión.
• Alcance de la certificación: Según el requisito del proyecto → los documentos del fabricante, material, inspección y clase no se asumen a menos que se incluyan en el pedido.

Aplicaciones

Amarres permanentes para embarcaciones pequeñas | Boyas de navegación y marcadoras | Barcos baliza | Amarres en puertos protegidos | Amarres en lagos y ríos | Pontones flotantes ligeros | Anclas secundarias para embarcaciones pequeñas adecuadas | Fondos marinos de lodo blando y limo

Certificaciones y documentación

La inspección y la documentación pueden organizarse de acuerdo con el material confirmado, el diseño del ancla, el plan de prueba, las especificaciones del proyecto y el procedimiento de aprobación de clase. Los certificados de clase no se suministran automáticamente y están sujetos a la aceptación del diseño, la disponibilidad de la inspección y el alcance del pedido acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante — disponible según el requisito del proyecto y sujeto a la aprobación de clase.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Qué condiciones de fondo marino son adecuadas para un ancla de hongo?

R1: Los lodos blandos y el limo son las condiciones preferidas porque la campana puede asentarse e incrustarse progresivamente. La roca, el coral, la arcilla dura y la grava gruesa pueden impedir un asentamiento adecuado. Se recomienda una evaluación del fondo marino para amarres permanentes o expuestos.

P2: ¿Se puede seleccionar el ancla solo por la longitud del barco?

R2: No. La longitud del barco es solo una referencia aproximada para algunos modelos minoristas pequeños. La selección de amarre permanente debe considerar el desplazamiento, la resistencia al viento, las cargas ambientales, la profundidad del agua, la catenaria de la cadena, la resistencia del fondo marino, el alcance y las reglas de amarre locales.

P3: ¿Cuál es la diferencia entre las anclas de hongo de hierro fundido y acero fundido?

R3: El hierro fundido proporciona un peso económico y se utiliza ampliamente para amarres permanentes convencionales. El acero fundido puede preferirse donde se requiera mayor tenacidad, reparabilidad, trazabilidad del material o pruebas específicas del proyecto. El grado final del material, el diseño del ojo, el recubrimiento y el alcance de la inspección deben confirmarse antes de la cotización.
