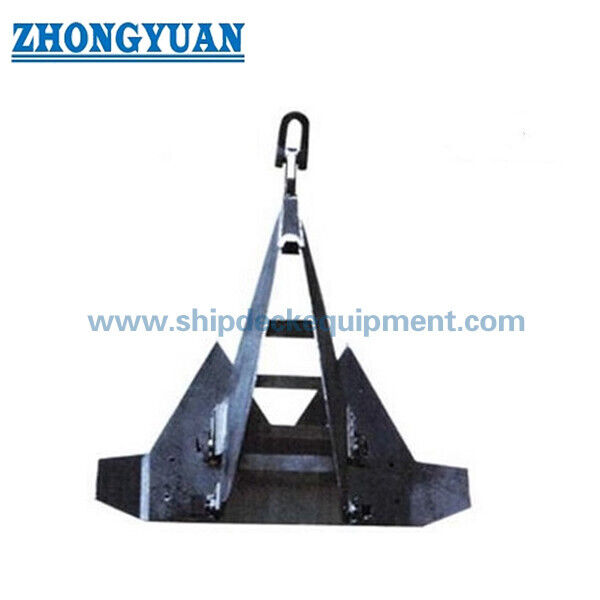

En alta mar Stevshark MK5 Anclar de embebimiento de arrastre Anclar de amarre en fondo marino

En alta mar Stevshark MK5 Anclar de embebimiento de arrastre Anclar de amarre en fondo marino

Resumen del producto

The offshore Stevshark MK5 drag embedment anchor is a fixed-shank anchor configuration intended for mooring projects where the seabed contains hard or difficult-to-penetrate materials such as limestone, calcarenita, arena muy densa, coral o capas competentes comparables.y características de penetración similares a dientes que ayudan al ancla a iniciar la penetración donde un ancla de arrastre convencional solo puede lograr una inserción superficial.

Zhongyuan suministra este anclaje a través de socios de fabricación de anclajes cualificados en lugar de presentarlo como un producto fabricado en casa.Tipo final, peso nominal, disposición de la caja, grado del material, revestimiento, conexión de la línea de amarre, procedimiento de instalación, requerimiento de prueba de carga,El ámbito de aplicación de los certificados debe determinarse a partir del análisis de amarre del proyecto., datos geotécnicos específicos del emplazamiento, dibujos aprobados y requisitos de la sociedad de clasificación.

Especificaciones rápidas

• Tipo de producto: anclaje de empotramiento de arrastre marino de plataforma fija → desarrolla capacidad de retención mediante penetración controlada y resistencia del suelo durante la instalación de arrastre.
• Enfoque del fondo marino: arcilla dura, arena muy densa, calcarenita, piedra caliza, coral y otras capas competentes → destinadas a proyectos en los que la penetración inicial y la resistencia a la punta de flujo son preocupaciones principales.
• Rango de peso nominal: 300 a 30.000 kg en la tabla de dimensiones suministrada → la disponibilidad del tamaño comercial final y el dibujo aprobado deben confirmarse antes de la cotización.
• Características de penetración: estructura reforzada, bordes y puntas afiladas y características dentadas / dentadas de tiburón → soportan la mordida inicial y resisten cargas concentradas en condiciones de penetración superficial.
• Construcción: ensamblaje de placas de acero soldadas con componentes de acero suave y/o de acero de alta resistencia → los grados exactos, WPS, NDT y el alcance de la trazabilidad son específicos del proyecto.
• Base de dirección de carga: seleccionada principalmente para la carga horizontal o casi horizontal con resistencia → no debe tratarse como un anclaje de carga vertical sin un análisis y una aprobación de amarre específicos.
• Protección de la superficie: deberá especificarse el revestimiento bituminoso negro, la pintura anticorrosión o el sistema de revestimiento de proyecto → compatibilidad del revestimiento con el transporte, el almacenamiento y el servicio en alta mar.
• Suministro y certificación: Suministro fabricado por socios con documentación de inspección organizada a pedido → disponibilidad de certificados de clase está sujeta al alcance del fabricante aprobado y a los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta de amarres

Paso 1: Proporcionar información específica del lecho marino, incluida la profundidad del agua, el perfil del suelo, los datos de CPT/pozo, el tipo y el grosor de la capa dura, los desechos esperados o la exposición a las rocas.y el emplazamiento de anclaje propuesto.

Paso 2: Confirmar las cargas de diseño del sistema de amarre y la dirección de carga en el anclaje, incluidos los casos intactos, dañados y transitorios, los componentes horizontales y verticales, la cadena de línea,y los factores de diseño / prueba requeridos.

Paso 3: Confirmar el tipo de anclaje y el peso nominal mediante análisis geotécnicos y de amarre.y carga de instalación o prueba requerida.

Paso 4: Proporcionar la interfaz de la línea de amarre: precursor de cadena o alambre, tamaño y grado de la cadena, disposición de los conectores o grilletes, requisito de giro, disposición de los chasers,y cualquier requisito opcional de lastre de flujo.

Paso 5: Confirmar las restricciones de instalación y recuperación, incluida la capacidad del buque para manejar el anclaje, la geometría del rodillo de popa, el espacio de cubierta, la disposición de elevación y sujeción, el estado del remolque,procedimiento de despliegue, y el método de recuperación.

Paso 6: Confirmar los grados de los materiales, los requisitos de soldadura y de EAN, el sistema de recubrimiento, la inspección dimensional, la tolerancia al peso, la sociedad de clases, el alcance de la documentación, la cantidad, el destino de entrega.y tiempo de entrega requerido.

Estructura del anclaje

Anchor shackle | Fixed shank | Reinforced welded fluke | Sharp fluke edges and tips | Shark-tooth / serrated penetration features | Stabilizing members according to approved design | Optional hollow-fluke ballast provision when specified

Diseño y ventajas de la ingeniería del fondo marino duro

• Las áreas críticas de punta de flujo y borde de flujo se refuerzan porque los fondos marinos duros pueden permitir solo una penetración superficial, concentrando una gran parte de la carga aplicada cerca de las puntas.
• Los bordes de penetración afilados y las características dentadas mejoran la mordida inicial en capas competentes del fondo marino en comparación con una configuración de anclaje de arrastre de borde liso de uso general.
• La geometría y la disposición de estabilización de la zanja fija están destinadas a apoyar la orientación correcta y una trayectoria de resistencia estable, pero el comportamiento real depende de la geometría de la línea, la capas del suelo,carga de la instalación y variabilidad del fondo marino.
• El lastre opcional dentro de un flujo hueco puede considerarse para ayudar a la orientación inicial y la penetración en arreglos de despliegue específicos.El tipo de precursor y el procedimiento de despliegue deben diseñarse conjuntamente..
• La construcción de chapa de acero soldada permite un amplio rango de peso nominal, pero requiere una trazabilidad controlada del material, procedimientos de soldadura cualificados, controles de dimensiones,TNC y protección de las transiciones de alta carga.
• La capacidad de retención debe establecerse mediante una evaluación geotécnica específica del proyecto y una verificación de la instalación, y no debe expresarse únicamente como un múltiplo fijo del peso nominal del anclaje.

Atributos personalizados

• Categoría de producto: anclaje de resistencia en alta mar → seleccionado como parte de un sistema de amarre completo en lugar de un elemento de anclaje independiente del buque.
• Configuración del anclaje: tipo de suelo duro Stevshark / MK5 → marca final, fabricante aprobado y estado del dibujo deben confirmarse para cada pedido.
• Peso nominal: 300-30 000 kg en la tabla suministrada → el peso es un parámetro de identificación y manipulación, no el único valor de capacidad de retención.
• Adecuación de los fondos marinos: fondos marinos competentes o difíciles de penetrar → la verificación geotécnica específica del sitio sigue siendo obligatoria.
• Material: placa de acero, acero suave y acero de alta resistencia → los grados exactos y la condición de tratamiento térmico deben confirmarse mediante un diseño aprobado.
• Dirección de carga: servicio predominantemente horizontal → capacidad de carga vertical no se declara sin un análisis específico.
• Tratamiento de superficie: pintura bituminosa, recubrimiento anticorrosión o sistema offshore personalizado → espesor de película seca y grado de preparación a especificar.
• Alcance de la inspección: Material, soldadura, EAD, dimensiones, peso y verificación de prueba/instalación según sea necesario → alcance acordado antes de la producción.
• Estado del suministro: suministrado a través de socios de fabricación ancla → la identidad del fabricante, la aprobación de clase y la ruta del certificado se confirman en la etapa de cotización.

Cómo funciona

Anchor is landed and correctly oriented on the seabed → Mooring line applies a controlled horizontal pull → Sharp fluke tips initiate penetration → Anchor drags and embeds while soil resistance develops in front of the fluke → Installation / proof load confirms the set → Anchor remains operated within the approved mooring-load envelope

Aplicaciones

Permanent offshore moorings | Semi-permanent mooring spreads | Mobile offshore units when selected by mooring analysis | Dredging reaction anchors | Marine construction projects | Offshore energy and floating-structure moorings | Hard-seabed anchor locations

Ventajas de inspección, certificación y suministro

La inspección y la certificación pueden organizarse de acuerdo con la fuente de fabricación aprobada, la especificación del proyecto, el plan de trazabilidad del material, el alcance de la soldadura y la prueba de no destrucción.Requisito de prueba de carga o de verificación de la instalaciónNo se debe asumir la homologación de tipo o la certificación de clase a menos que se confirme específicamente para el fabricante seleccionado, el tamaño del anclaje y el alcance del pedido.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el peso de anclaje correcto de Stevshark MK5?

A1: El peso nominal es sólo una referencia de tamaño inicial. La selección debe combinar datos del suelo específicos del emplazamiento, las cargas de amarre requeridas, la dirección de la carga en el fondo marino, el área de flujo y el ángulo,geometría de la línea de amarre, la distancia de resistencia admisible, la carga de instalación objetivo y la base de aprobación del proyecto.

P2: ¿Por qué se utiliza este anclaje para fondos marinos duros en lugar de un anclaje de arrastre general?

A2: La configuración de suelo duro utiliza áreas críticas reforzadas, bordes y puntas de fluke afilados y características de penetración similares a los dientes.Estas características se refieren a la penetración superficial y a la carga concentrada de punta de flujo en suelos competentes., pero el rendimiento satisfactorio sigue dependiendo del perfil real del fondo marino y del método de instalación.

P3: ¿Puede este anclaje de arrastre resistir las cargas de amarre verticales?

A3: Un anclaje de empotramiento de resistencia convencional es adecuado principalmente para la carga horizontal o casi horizontal.Un anclaje de carga vertical u otro tipo de fundación puede ser más adecuado cuando la elevación es un caso de carga de gobierno.
