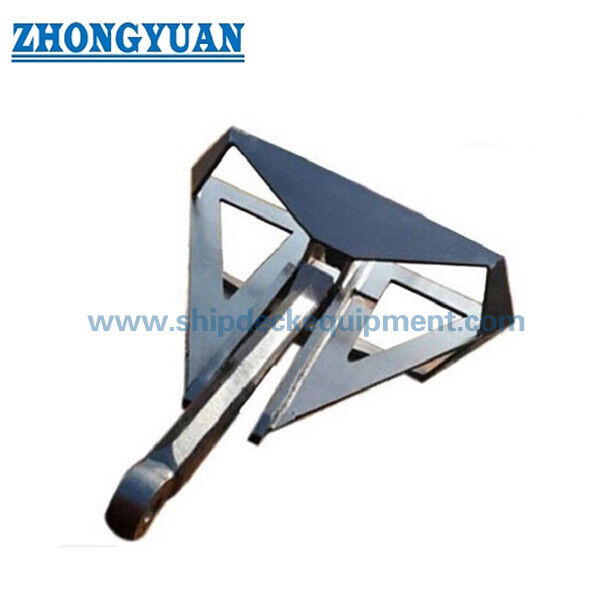

Flipper Delta HHP Anchor Soldado para sistemas de amarre en alta mar.

Flipper Delta HHP Anchor Soldado para sistemas de amarre en alta mar.

Resumen del producto

El anclaje de alta potencia de retención Flipper Delta soldado se suministra para amarre en alta mar, dragado, boya de amarre y proyectos de estructuras flotantes donde la penetración en el fondo marino, la eficiencia de retención, el rendimiento de la navegación y el rendimiento de la navegación son muy diferentes.conexión de cadena de anclajeLa geometría de fabricación abierta combina un amplio ensamblaje de flexión, un bastón, una base de trabajo y una base de trabajo.y estructura estabilizadora para apoyar el establecimiento controlado y la penetración en suelos adecuados del fondo marino.

Esta página cubre pesos nominales de anclaje de 300 a 27.500 kg utilizando las dimensiones A ̊F de los datos del catálogo suministrados.La selección final debe basarse en el análisis del proyecto de amarre, carga de retención requerida, datos geotécnicos o del fondo marino, ángulo de amarre, método de instalación, interfaz entre la cadena de anclaje y el gril, dibujo del fabricante aprobado,y el ámbito de inspección de clase o de terceros requeridoEl producto es suministrado a través de socios de fábricas de anclaje cualificados; la fuente de fabricación y el alcance del certificado se confirman para cada pedido.

Especificaciones rápidas

• Tipo de producto: anclaje de alta potencia de retención de Flipper Delta soldado → configuración de flujo abierto para sistemas de anclaje en alta mar y relacionados con el dragado.
• Rango de peso nominal: 300 ∼ 27.500 kg → amplio rango de selección para las instalaciones de amarre temporal o permanente específicas del proyecto.
• Construcción: conjunto de cajas y barras de placas soldadas → grado del material, detalles de la soldadura, NDT y tolerancias dimensionales deben seguir el dibujo aprobado.
• Principio de retención: el área de flujo incrustada moviliza la resistencia del fondo marino → la capacidad de retención real depende del suelo, la profundidad de penetración, el ángulo de línea, la instalación y el análisis del amarre.
• Interfaz de la cadena de anclaje: la dimensión de conexión F figura en la tabla suministrada → la cadena final, el girador, el enlace final y la compatibilidad de la cadena deben comprobarse mediante dibujo.
• Manipulación y transporte: puede haber desmontaje o entrega dividida → el método de ensamblaje y el requisito del bastidor de anclaje están sujetos al diseño de fábrica seleccionado.
• Tratamiento superficial: recubrimiento bituminoso negro, pintura anticorrosión o recubrimiento especificado por el proyecto → el sistema final debe tener en cuenta los daños del transporte, el servicio de inmersión y los requisitos de inspección.
• Certificación: la inspección de clase y los certificados pueden organizarse de acuerdo con el diseño aprobado y el alcance del pedido → no todos los certificados de la sociedad se proporcionan automáticamente.

Principales parámetros técnicos

Guía de selección y consulta de amarres en alta mar

Paso 1: Confirmar la solicitud: unidad en alta mar, draga, boya de amarre, extensión de construcción, estructura flotante, amarre temporal o permanente,junto con la profundidad del agua y la vida útil prevista.

Paso 2: Proporcionar la carga de retención del anclaje requerida a partir del análisis del proyecto de amarre, incluido el caso de carga de diseño, los factores de seguridad, la pretensión, el tipo de línea de amarre y la base ambiental, si está disponible.

Paso 3: Proporcionar información sobre el fondo marino o geotécnica, incluido el tipo de suelo, el perfil de capa, los datos de resistencia o densidad, la pendiente del fondo marino y las obstrucciones conocidas.porque el rendimiento de penetración y retención depende del suelo.

Paso 4: Confirmar el peso nominal del anclaje, la geometría del anclaje aprobada, el ajuste de flujo a plataforma, el método de manipulación del anclaje, el grado y el diámetro de la cadena, el enlace final, el gril, el giratorio,y dimensiones de conexión requeridas.

Paso 5: Confirmar el grado del material, el estándar de fabricación, el procedimiento de soldadura, el alcance de la prueba de no detección, la tolerancia dimensional, el marcado, la trazabilidad, la protección contra la corrosión,y si se requiere el desmontaje del transporte o un bastidor de anclaje.

Paso 6: Confirmar la aprobación y el ámbito de ensayo antes de la cotización: dibujo aprobado, HHP u otra designación de clase, prueba de prueba, certificados de materiales, certificado del fabricante, testigo inspector,y el paquete de documentación final.

Paso 7: Indicar la cantidad, el nombre del proyecto o del buque, el destino de la entrega, la fecha de entrega requerida, las restricciones de embalaje, las limitaciones de elevación y manipulación y el dibujo de amarre o GA correspondiente.

Construcción de anclajes y conexión

Welded open fluke assembly | Central shank | Crown / hinge and stabilizing geometry | Chain or shackle connection point | Project-specific fluke setting | Optional transport-disassembly arrangement | Protective coating

Características de penetración, retención y manipulación

• La construcción de flujo abierto permite que el suelo del fondo marino fluya alrededor del anclaje durante la colocación y apoya la penetración progresiva cuando la geometría se ajusta a la condición del suelo.
• Un área de flujo efectiva relativamente grande desarrolla resistencia al suelo después de la incrustación, que es la base principal para el concepto de alta potencia de retención.
• La geometría estabilizadora está destinada a reducir el rodamiento incontrolado y ayudar a los flujos a mantener una orientación de penetración adecuada durante el tirón de ajuste.
• La capacidad de retención real no está determinada únicamente por el peso del anclaje; está influenciada por el perfil del suelo, la profundidad de penetración, el ángulo de flujo, la elevación de la línea, la carga de instalación, la geometría del anclaje,y los factores de seguridad de diseño seleccionados.
• La disposición de flujo a canal debe seleccionarse o confirmarse para el proyecto de fondo marino y el diseño aprobado.No se debe asignar a un anclaje de catálogo un valor de retención universal sin la verificación del proyecto.
• El despliegue, el montaje de pruebas, la recuperación, el manejo de cubierta y el transporte requieren un procedimiento de manejo de anclaje específico del proyecto adaptado al peso del anclaje, el equipo del buque, los puntos de elevación,y el arreglo de la conexión.

Fabricación, ensayo y control de suministro

• La fabricación soldada requiere un corte de placa controlado, la formación, el ajuste, la alineación de las barras y el alineamiento de las barras y la inspección dimensional para mantener la geometría aprobada.
• La especificación suministrada enumera el acero blando y el acero inoxidable; el grado final, las propiedades mecánicas, la soldabilidad, la dureza, la tolerancia a la corrosión y la aceptación de clase deben confirmarse.Los anclajes HHP dependen normalmente de las especificaciones aprobadas de materiales de alta resistencia o de alta tracción en lugar de una descripción genérica del material..
• El WPS/PQR, la calificación del soldador, el control del precalentamiento y del calor, y la prueba de detección de errores de soldadura de soldadura crítica deben seguir el plan de fabricación y de inspección de clase aprobado.
• Las pruebas de prueba, la verificación de la potencia de retención, las pruebas de materiales y la asistencia del inspector dependen del proyecto y la clase.Deben definirse antes de la compra y no se asumen como entregas estándar.
• La conexión de la cadena deberá comprobarse como una trayectoria de carga completa, incluida la conexión de anclaje, el alfiler, el enlace final, el giratorio o el precursor, el grado de la cadena y cualquier transición dimensional.
• Dado que este producto se suministra a través de empresas asociadas, la cotización debe indicar la fuente de fabricación, el dibujo aprobado, el emisor del certificado, el ámbito de ensayo,y trazabilidad de los documentos aplicables al anclaje ofrecido.

Atributos personalizados

• Tipo de producto: anclaje Delta HHP con aletas soldadas → anclaje de flujo abierto fabricado para amarres en alta mar y aplicaciones relacionadas con el dragado.
• Estado del suministro: Distribuidor / suministro del proyecto → el producto proviene de fabricantes de anclajes calificados y no se presenta como fabricado internamente.
• Peso nominal: 300 ∼ 27.500 kg → seleccionado según los requisitos de retención de ingeniería, la condición del fondo marino, el método de instalación y el diseño de anclaje aprobado.
• Construcción: Fabricación de acero soldado → geometría crítica, calidad de soldadura, NDT y control dimensional siguen el dibujo aprobado y el plan de inspección.
• Material: acero suave / acero de alta resistencia aprobado por el proyecto; acero inoxidable sujeto a confirmación → se requiere la aceptación exacta del grado y la clase antes del pedido.
• Capacidad de retención: el peso nominal específico del proyecto no debe convertirse directamente en una carga de retención garantizada sin amarre y verificación geotécnica.
• Conexión de la cadena: Dimensión F más el detalle del conector aprobado → el diámetro de la cadena, el grado, el eslabón final, el gril y el giro deben confirmarse como un solo sistema.
• Tratamiento superficial: pintura bituminosa negra, pintura anticorrosión o recubrimiento personalizado → recubrimiento final e inspección siguen la exposición y la especificación del proyecto.
• Requisito de certificado: Disponible de acuerdo con el alcance del proyecto → el diseño aprobado, la prueba de prueba, el estudio de clase y la documentación deben indicarse en la especificación de compra.

Cómo funciona

Anchor is deployed with the flukes oriented toward the seabed → A controlled setting pull stabilizes and rotates the anchor into the penetration direction → Open fluke geometry enters the soil → Embedded fluke area mobilizes seabed resistance → Mooring load transfers through the shank and connector into the anchor chain → Retrieval follows the approved anchor-handling procedure

Aplicaciones

Offshore temporary mooring systems | Dredgers and marine construction spreads | Mooring buoys | Floating pontoons and marine structures | Offshore units subject to project design | Anchor-and-chain replacement packages

Certificaciones y ámbito de suministro

La inspección y certificación de la clasificación pueden organizarse de acuerdo con el tipo aprobado o el diseño del proyecto, la aprobación del fabricante, la trazabilidad del material, el requisito de prueba de prueba,y la asistencia de los inspectoresLa disponibilidad está sujeta a la confirmación del pedido y a la aprobación de la clase; no todos los certificados enumerados se proporcionan automáticamente.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

El ámbito de suministro coordinado opcional puede incluir la cadena de anclaje, el eje D de anclaje o el conector de proyecto, el giratorio/precursor, el bastidor de anclaje, los certificados de ensayo, el plan de embalaje y la disposición del transporte,sujeto a especificaciones confirmadas.

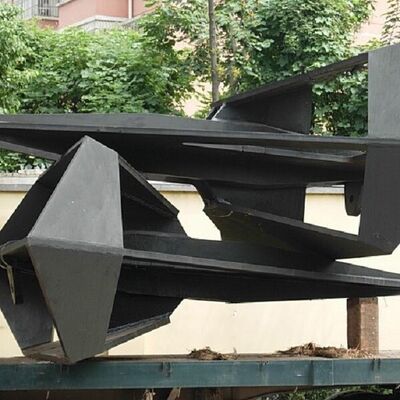

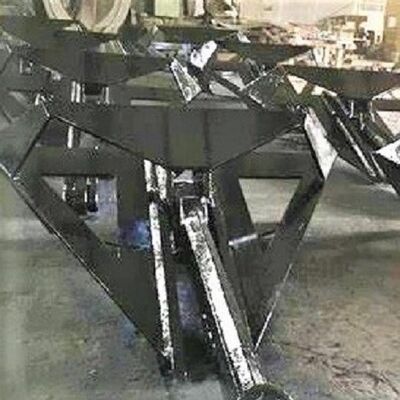

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el peso de anclaje correcto de Flipper Delta?

A1: utilizar la carga de retención requerida del análisis del amarre junto con los datos del fondo marino, el ángulo de la línea, el método de instalación, la geometría del anclaje y los factores de seguridad del proyecto.El peso nominal del anclaje es sólo una entrada de selección y no debe tratarse como la capacidad de retención garantizada.

P2: ¿La descripción del HHP proporciona un valor universal de la potencia de retención?

A2: No. El HHP es un diseño o una categoría de homologación de anclaje, no una clasificación única de kN que se aplica a todos los fondos marinos e instalaciones.y los requisitos de clase deben ser confirmados para el proyecto.

P3: ¿Se puede suministrar el anclaje y la cadena de anclaje en un paquete combinado?

R3: Sí, el suministro puede coordinarse cuando el diámetro y el grado de la cadena, la longitud total, los eslabones finales, los grilletes, los giratorios, el alcance de las pruebas y certificados, la protección contra la corrosión, el embalaje,y los requisitos de entrega se proporcionanEl dibujo de conexión de anclaje debe comprobarse antes de la cotización final.
