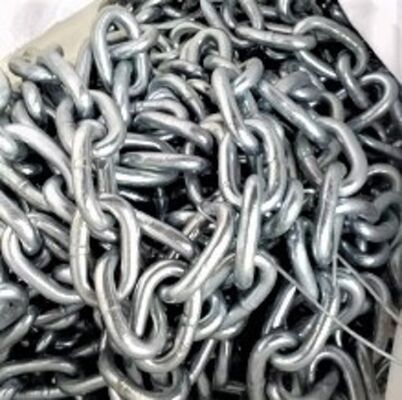

Cadena de anclaje sin puntas galvanizada en caliente Grados de enlace abierto U1, U2 y U3

Cadena de anclaje sin puntas galvanizada en caliente Grados de enlace abierto U1, U2 y U3

Resumen del producto

La cadena de anclaje sin puntas galvanizada en caliente, también llamada cadena de anclaje de enlace abierto, se suministra para dispositivos de anclaje marítimo que requieren una cadena de enlace corto sin puntas cruzadas.La geometría de enlace abierto elimina el riesgo de pernos sueltos y reduce el número de componentes, mientras que el acabado galvanizado proporciona una capa adicional de protección contra la corrosión para el almacenamiento, el manejo de la cubierta y el servicio en entornos marinos.

Esta página cubre los grados de suministro U1, U2 y U3 con diámetros nominales de 12,5 mm a 70 mm. La cadena proviene de fábricas especializadas en cadenas y se suministra como producto comercializado;la norma aplicable, el estado de las obras aprobadas, las condiciones de tratamiento térmico, las cargas de prueba y ruptura, las especificaciones de galvanizado y el alcance del certificado de clasificación deben confirmarse para cada pedido.La cadena de amarre en alta mar en los grados R3 / R3S / R4 o equivalentes es un ámbito técnico y de certificación separado y no debe seleccionarse de la tabla de grados U en esta página..

Especificaciones rápidas

• Tipo de producto: cadena de anclaje sin puntas / enlace abierto -> sin puntas cruzadas, evitando problemas de aflojamiento de puntas y simplificando la inspección de los enlaces.
• Diámetro de la cadena: de 12,5 mm a 70 mm -> cubre el rango de cadenas de anclaje marinas suministradas que se muestra en el cuadro técnico.
• Grados: U1, U2 y U3 -> el grado y las condiciones de tratamiento térmico deben coincidir con las especificaciones del recipiente o del proyecto aprobados.
• Largura del disparo: 25,0 m a 27,5 m -> confirme la longitud final exacta, la tolerancia, la disposición de unión y el número de disparos antes de la cotización.
• Proporciones de enlace: L = 6D y B = 3.6D en la tabla suministrada -> útil para el control de los ganchos, el tapón de cadena, el casillero y la interfaz de conexión.
• Construcción: barra de acero laminada soldada en el extremo de la pared -> control del proceso de soldadura, eliminación del flash, inspección dimensional y trazabilidad son los controles clave del suministro.
• Tratamiento de la superficie: galvanizado en caliente como foco de la página -> se confirmará el estándar de recubrimiento de zinc, la masa / grosor del recubrimiento, la protección del hilo y el procedimiento de retoque.
• Alcance de la inspección: se pueden organizar pruebas de materiales, carga de prueba, carga de ruptura y NDT especificados -> el testimonio final y la emisión de certificados dependen del plan de inspección de compra y clase aprobado.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el servicio: anclaje del buque, cadena de reemplazo, disposición especial de enlace corto o aplicación de amarre en alta mar especificada por separado.

Paso 2: Confirmar el diámetro nominal, el grado, la carga de prueba y la carga de ruptura requeridas, la norma aplicable, la base del número de equipo y el dibujo de homologación.

Paso 3: Confirmar la disposición completa de la cadena: número y longitud de los tiros, enlaces finales / enlaces ampliados si es necesario, grilletes de unión, grilletes de anclaje, giratorio,y compatibilidad con el colgante y el tapón de la cadena.

Paso 4: Confirmar el material y el acabado: U1/U2/U3, condición de tratamiento térmico, estándar de galvanización en caliente y espesor de revestimiento requerido, o acabado alternativo pintado de negro/explotado.

Paso 5: Confirmar el alcance de la inspección y el certificado antes de la cotización: trabajos de cadena aprobados, trazabilidad de materiales, pruebas de prueba y rotura, inspección dimensional, requisitos UT / MT, testimonio de clase,y emisor del certificado.

Paso 6: Indicar la cantidad, el tipo de recipiente, el lugar de instalación, el destino, el tiempo de entrega requerido, el dibujo aprobado o las fotos de la cadena existente, así como cualquier requisito de embalaje o conservación.

Estructura

Flash-butt welded open link | Studless short-link geometry | Weld and flash-removal zone | Interlocking link bearing surfaces | Galvanized external surface | Marking and traceability identification | End connection according to approved chain arrangement

Ventajas de la cadena de suministro, pruebas y calidad

• La geometría sin puntas elimina el puntal cruzado separado, eliminando un problema conocido de aflojamiento de puntas y permitiendo un acceso visual directo alrededor del cuerpo del enlace.
• La ausencia de un perno puede reducir el peso en comparación con una disposición comparable de perno; la masa unitaria real y la idoneidad del sistema deben seguir la tabla suministrada y el diseño aprobado.
• La forma de enlace abierto puede acomodar arreglos de grilletes seleccionados sin un enlace final dedicado en algunos sistemas, pero el diámetro de conexión, el área de rodamiento, la articulación,y la homologación de clase debe comprobarse antes de su suministro.
• La soldadura con botones de luz, la eliminación de luz, la formación de enlaces, el control de dimensiones y el tratamiento térmico, cuando proceda, deben realizarse con arreglo al procedimiento aprobado para las cadenas.
• Los ensayos de carga de prueba y de carga de ruptura son controles de aceptación separados, ya que ninguno de los dos valores debe presentarse como SWL y la cadena no debe seleccionarse aplicando un factor de seguridad arbitrario a la tabla.
• La galvanización en caliente añade una capa de zinc sacrificial, pero el grosor del recubrimiento, la adhesión, la reparación local, el manejo de daños y la compatibilidad con bolsillos de cadenas e interfaces móviles siguen siendo específicos del proyecto.
• Como producto de suministro, la cotización debe identificar la fábrica real de la cadena, el ámbito de fabricación aprobado, la ruta del certificado, el marcado, los registros de ensayos, los accesorios, la conservación,y el embalaje en lugar de implicar la fabricación interna.

Atributos personalizados

• Categoría de producto: Suministro de cadenas de anclaje marinas -> esta página abarca las cadenas galvanizadas sin puntas / de enlace abierto en lugar de las cadenas de enlace.
• Diámetro nominal: 12,5-70 mm -> confirmación respecto al diseño del recipiente, el equipo de manipulación y la tabla de carga de ensayo requerida.
• Grado: U1 / U2 / U3 -> la designación del grado debe estar vinculada a una norma identificada y a una vía de fabricación aprobada.
• Duración del disparo: 25,0-27,5 m -> longitud y tolerancia de acabado exactas que se indicarán en la orden de compra.
• Construcción: barra de acero laminada soldada en el extremo de la pared -> proceso de soldadura, eliminación de flash, formación y controles dimensionales forman parte del control de calidad del suministro.
• Tratamiento superficial: galvanizado en caliente -> se confirman el estándar de recubrimiento y el requisito mínimo de zinc; el acabado pintado de negro u otro se puede citar por separado.
• Prueba: carga de prueba / carga de ruptura / pruebas de materiales / NDT especificado -> frecuencia, criterios de aceptación, testimonio e informes siguen el orden y el plan de clasificación.
• Estado de suministro: producto comercializado / distribuido -> obtenido de fábricas especializadas de la cadena; la identidad del fabricante y la aprobación de las obras se confirman para el pedido.
• Requisito de certificación: disponible según el alcance del proyecto -> la certificación de clasificación no es automática y debe acordarse antes de la producción y los ensayos.

Cómo funciona

Anchor or termination receives line tension -> Interlocking studless links transfer axial load along the chain -> Link geometry permits articulation through the approved handling route -> Load is transmitted to the chain stopper, ventanas o terminación de amarre aprobada -> La cadena se inspecciona, conserva y almacena después de la recuperación

Aplicaciones

Ship anchoring systems | Workboats and service vessels | Replacement anchor-chain assemblies | Special short-link arrangements accepted by the selected class society | Offshore mooring projects only under a separate R-grade specification and approval basis

Certificaciones y ventajas

La inspección y certificación de clasificación se pueden organizar de acuerdo con la norma aplicable, las obras de cadena aprobadas, la trazabilidad del material, el alcance de los ensayos y los requisitos del proyecto.El IACS publica requisitos unificados pero no emite certificados de producto; la sociedad de clasificación o el fabricante seleccionados expiden el certificado aplicable.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

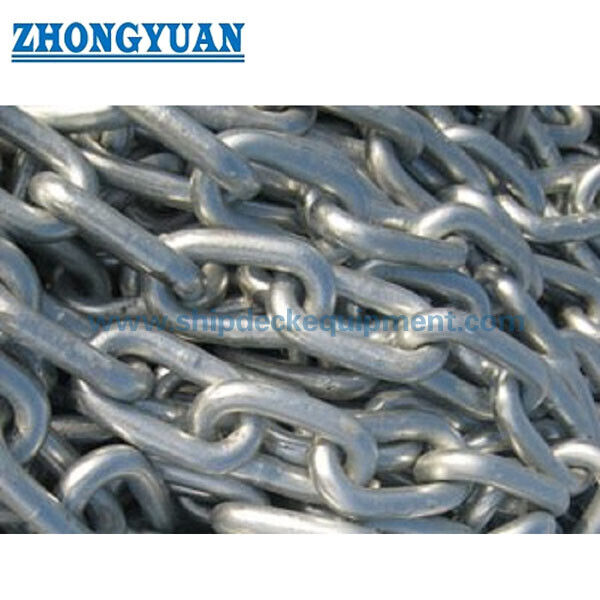

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una cadena de enlace abierto sin perno y una cadena de anclaje con perno?

R1: Un enlace sin puntas no tiene puntas cruzadas, por lo que no hay problemas de aflojamiento de puntas y el cuerpo del enlace es más fácil de inspeccionar.La cadena de enlace corto sin perno no es un sustituto universal de la cadena de anclaje de los buques.Debe confirmarse la disposición del recipiente, la norma aplicable, la geometría del parabrisas y el tapón, las cargas de ensayo y la aceptación de la clasificación.

P2: ¿Cómo se debe seleccionar el diámetro y el grado correctos?

A2: Utilice la base del diseño del buque o del proyecto, el estándar de cadena aplicable, las cargas de prueba y de ruptura requeridas, el número de equipos o el análisis de amarre y la compatibilidad con el cabestrillo, el tapón de cadena,tubería de aguaLos valores de la tabla son las cargas de ensayo, no SWL.

P3: ¿Se incluyen automáticamente la galvanización, NDT, pruebas de prueba y certificados de clase?

A3: No. La cotización debe definir el estándar de galvanizado y los requisitos de recubrimiento, el método y la frecuencia de la END, el alcance de los ensayos de resistencia a la rotura, el testimonio, la aprobación del fabricante, el marcado,y el emisor del certificadoEstos artículos se suministran de acuerdo con el pedido confirmado y el plan de inspección del proyecto.
