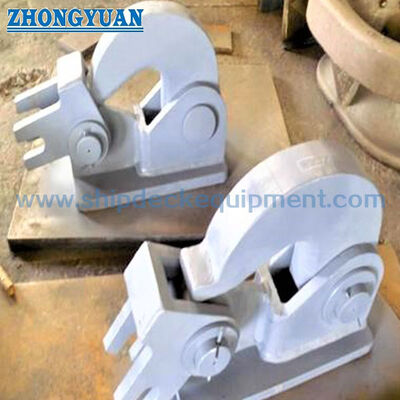

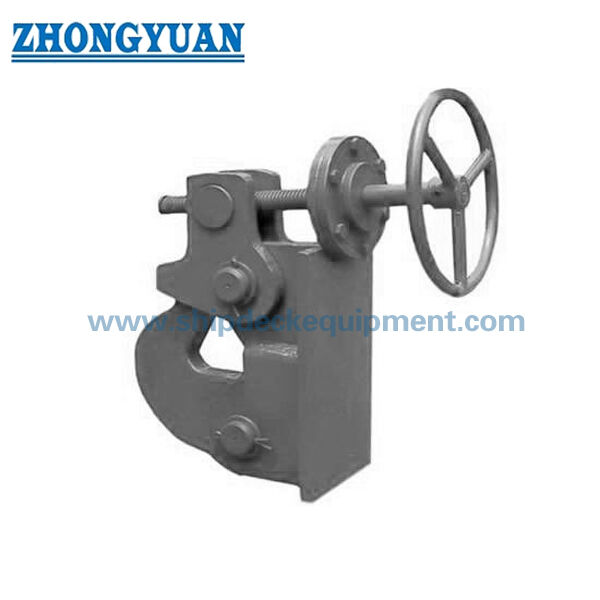

Releaser de cadenas de anclaje tipo tornillo.

Liberador de cadena de anclaje tipo tornillo | Abrazadera de cable estanca para instalación en mamparos y cubiertas de barcos (CB 289-81)

Descripción general del producto

El liberador de cadena de ancla tipo tornillo CB 289-81, también conocido como aprietacables o liberador de cable de ancla, se utiliza para asegurar el eslabón final de una cadena de ancla y permitir una liberación controlada cuando sea necesario. Puede disponerse en la cubierta del barco, en un mamparo o en el límite del armario de cadenas del ancla según el diseño del barco, el espacio de instalación, los requisitos de estanqueidad y la disposición operativa.

Este tensor de cable operado por tornillo cubre rangos de diámetro nominal de cadena de 25 mm a 122 mm según la tabla de parámetros suministrada y está indicado para cadenas de ancla de Grado 2 y Grado 3. Para astilleros, astilleros de reparación, propietarios de embarcaciones y compradores de ingeniería, los principales puntos de confirmación son el tamaño de la cadena, el grado de la cadena del ancla, la posición de montaje, la prueba de funcionamiento estanco, la autorización de funcionamiento, el material, la protección de la superficie, el alcance del certificado y si el plano del proyecto exige CB 289-81 u otra revisión confirmada.

Especificaciones rápidas

• Tipo de producto: Liberador de cadena de ancla/apriete de cable tipo tornillo → asegura el eslabón final de la cadena de ancla y admite la liberación controlada de acuerdo con el procedimiento del barco.
• Norma técnica: CB 289-81 tal como se suministra → se debe confirmar la revisión estándar exacta si el documento del proyecto también hace referencia a CB* 289-91.
• Rango de diámetro nominal de la cadena: 25 mm a 122 mm → cubre varios tamaños de cadenas de ancla para embarcaciones pequeñas, remolcadores, embarcaciones de trabajo, embarcaciones interiores y otros tipos de embarcaciones cuando el dibujo de la embarcación coincide.
• Grado de cadena aplicable: Cadenas de ancla de grado 2 y 3 → el grado de la cadena y las dimensiones de los eslabones finales deben verificarse antes de la selección.
• Posición de instalación: límite de la cubierta del barco, mamparo o casillero de cadenas del ancla → estructura de montaje, espacio libre para operar y límite estanco deben confirmarse mediante un dibujo.
• Operación: disposición mecánica accionada por tornillo → diseñada para una operación giratoria práctica y una acción de liberación/fijación confiable cuando se instala y mantiene correctamente.
• Requisito de estanqueidad: se especifica la prueba de funcionamiento estanco → el método de prueba, la presión, la duración y los criterios de aceptación deben seguir los requisitos del proyecto o clase.
• Material y acabado: Acero C-Mn o acero inoxidable, con chorreado Sa 2.5 + imprimación de taller epoxi, galvanizado o tratamiento superficial personalizado disponible según pedido.

Principales parámetros técnicos

Página principal de selección de dimensiones para el sueltacadenas de anclaje tipo tornillo CB 289-81. Las dimensiones están en mm a menos que se indique lo contrario. La tabla de dimensiones completa suministrada se guarda en la sección Referencia de ingeniería.

Guía de selección y consulta

Paso 1: Confirme el nombre del producto y la referencia estándar: liberador de cadena de anclaje/apriete de cable tipo tornillo, CB 289-81 o la revisión exacta especificada por el proyecto.

Paso 2: Confirme el rango de diámetro nominal de la cadena del ancla, el grado de la cadena y la disposición del eslabón final/extremo amargo de acuerdo con la especificación de la cadena del ancla del barco.

Paso 3: Confirme la posición de instalación: límite de la cubierta, mamparo o casillero de cadenas, incluido el espacio disponible, la dirección de operación, la posición de apertura y el límite estanco.

Paso 4: Confirmar el requisito de material: acero C-Mn, acero inoxidable u otro grado de acero especificado, junto con cualquier requisito de certificado de material.

Paso 5: Confirme el tratamiento de la superficie y la protección contra la corrosión: granallado Sa 2.5 + imprimación de taller epoxi, acabado galvanizado, sistema de pintura final o tratamiento de superficie personalizado.

Paso 6: Confirme la inspección y el alcance del certificado antes de la cotización: prueba de funcionamiento estanco, certificado del fabricante, certificado de material, inspección de clase o inspección testigo, si es necesario.

Paso 7: Proporcione la cantidad, tipo de embarcación, plano de instalación o fotografía de referencia, destino de entrega, tiempo de entrega requerido y cualquier requisito de la sociedad de clasificación.

Estructura

Cuerpo atornillado | Interfaz de apriete del eslabón final de la cadena del ancla | Conexión de operación manual/remota según diseño del barco | Interfaz de montaje en cubierta o mamparo | Disposición de sellado estanco | Superficie de inspección y revestimiento | Ejecución opcional en acero inoxidable.

Ventajas de diseño, instalación y calidad

• La estructura accionada por tornillo admite la fijación y liberación mecánica gradual del eslabón final de la cadena del ancla, lo cual es útil cuando se requiere una disposición simple, robusta y útil.
• La instalación podrá disponerse en posiciones de cubierta o mamparo cuando se apoye en el plano del buque; El astillero o la oficina de diseño deben verificar los detalles de montaje, el refuerzo y los límites estancos.
• El rango de tamaño suministrado de 25 mm a 122 mm de diámetro de cadena permite seleccionar el ajuste del cable para diferentes tamaños de embarcaciones, incluidas embarcaciones pequeñas, remolcadores, barcos de trabajo, embarcaciones de servicio y embarcaciones interiores cuando las especificaciones de la cadena coinciden.
• Las pruebas de funcionamiento hermético se enumeran en las especificaciones suministradas, lo que hace que el diseño del sellado y la interfaz de instalación sean puntos importantes de compra e inspección.
• Las opciones de acero C-Mn y acero inoxidable permiten al comprador igualar el entorno de corrosión, las expectativas de mantenimiento, el sistema de pintura del recipiente y el presupuesto del proyecto.
• Se debe verificar que las áreas de rotación y de contacto de los tornillos funcionen sin problemas después de la fabricación, el tratamiento de la superficie y el ensamblaje final para evitar un esfuerzo operativo excesivo.
• El tratamiento de la superficie se puede realizar como voladura Sa 2.5 con imprimación epoxi, galvanización o recubrimiento personalizado de acuerdo con las especificaciones de recubrimiento del proyecto.

Atributos personalizados

• Estándar: CB 289-81 tal como se suministra → use esta referencia cuando las especificaciones del astillero o del propietario requieran este liberador de anclaje tipo tornillo.
• Nombre del producto: Liberador de cadena de ancla/apriete de cable tipo tornillo → se utiliza para asegurar y soltar el eslabón final de la cadena de ancla, no para servicio de elevación.
• Diámetro nominal de la cadena: 25–122 mm → seleccione según el diámetro real de la cadena del ancla y el dibujo del proyecto.
• Grado de la cadena de ancla: Grado 2 / Grado 3 → el grado de la cadena y las dimensiones del eslabón final deben confirmarse antes de la fabricación.
• Instalación: límite de cubierta/mamparo/armario de cadenas → la interfaz de instalación y el área estanca deben seguir el plano de disposición del barco.
• Operación: liberación mecánica accionada por tornillo → manija de operación, varilla o diseño de operación remota debe confirmarse de acuerdo con el diseño del recipiente.
• Función estanca: prueba requerida según las especificaciones suministradas → método de prueba y criterios de aceptación que serán confirmados por los requisitos del proyecto.
• Material: acero C-Mn o acero inoxidable → el grado exacto y el alcance del certificado deben confirmarse antes de realizar el pedido.
• Tratamiento de superficie: granallado Sa 2.5 + imprimación epoxi, galvanizado o personalizado → el acabado final sigue los requisitos de protección contra la corrosión del proyecto.
• Requisito de certificado: disponible según los requisitos del proyecto → la aprobación de clase, la inspección testigo y el nivel de certificado deben confirmarse antes de la cotización.

Cómo funciona

El eslabón final de la cadena del ancla se fija mediante la sujeción del cable → El mecanismo de tornillo mantiene el eslabón asegurado durante el servicio normal → El operador gira el tornillo/dispositivo de control desde la posición designada cuando se requiere liberación → El eslabón final se libera de acuerdo con el procedimiento del barco → La función hermética se verifica de acuerdo con los requisitos de prueba del proyecto

Aplicaciones

Embarcaciones pequeñas | Remolcadores | Barcos de trabajo | Barcos de servicio | Lanchas patrulleras | Buques gubernamentales | Buques interiores | Taquillas con cadena de ancla | Posiciones de fijación de los extremos de la cadena del ancla de cubierta | Posiciones de fijación de los extremos de la cadena del ancla de mamparo | Proyectos de nueva construcción y reparación.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, los requisitos de prueba de estanqueidad y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el liberador de cadena de anclaje tipo tornillo CB 289-81 correcto?

A1: Seleccione el modelo según el diámetro nominal de la cadena del ancla, el grado de la cadena, la disposición de los eslabones finales, la posición de instalación, el espacio libre de operación y el plano de la embarcación. La tabla suministrada cubre un diámetro de cadena que oscila entre 25 mm y 122 mm.

P2: ¿Se puede instalar este sujetacables tanto en la cubierta como en la posición del mamparo?

A2: Puede disponerse en posiciones de cubierta o mamparo cuando el diseño de la embarcación soporta la interfaz de montaje y el límite estanco. El astillero o la oficina de diseño deben confirmar el refuerzo, la ubicación de la abertura, la dirección de operación y los requisitos de inspección.

P3: ¿Los certificados de clase se suministran automáticamente con cada pedido?

R3: No. Los certificados relacionados con la clase, la inspección presencial, la trazabilidad del material y la documentación de prueba de estanqueidad deben confirmarse antes de la cotización y organizarse de acuerdo con los requisitos del proyecto y el procedimiento de aprobación de la clase.
