Un solo rodillo con cubierta de polvo para amarre de buques.

Guía de un solo rodillo con cubierta antipolvo para amarre de barcos | Rodillo de acero fundido tipo A CB/T 3861

Descripción general del producto

El pasacables de un solo rodillo tipo CB/T 3861-2011 con cubierta antipolvo es una guía para cuerda de amarre de barcos que utiliza un rodillo vertical sin base. Se utiliza para guiar cables de fibra o cables de acero en posiciones de amarre de cubierta o amurada donde el ángulo de avance del cable necesita una redirección controlada con un contacto deslizante reducido. También se pueden disponer dos o tres rodillos individuales como un grupo cuando el diseño del amarre requiere guiar el cable desde diferentes direcciones.

Esta página se centra en la calidad de funcionamiento del rodillo de acero fundido, el eje y el casquillo de cobre, el estado de lubricación y la función protectora de la cubierta antipolvo superior. El pasacables debe seleccionarse según el diámetro del rodillo, SWL, tipo de cable, diámetro del cable, posición de instalación, dirección del cable, estructura del recipiente, tratamiento de superficie y requisitos de certificado. Es una guía de cuerda de amarre y no debe tratarse como un aparato de elevación.

Especificaciones rápidas

• Estándar y tipo: CB/T 3861-2011 Forma A / Tipo A → guiacabos de un solo rodillo con cubierta antipolvo para guiar el cable de amarre de barcos.
• Rango de diámetro de los rodillos: 100–450 mm → cubre posiciones de guía de cuerda de amarre de pequeñas a grandes según la disposición del barco.
• rango SWL: 54–617 kN → base de carga de trabajo de guía suministrada para la selección de productos; No debe mezclarse con la carga de rotura de la cuerda.
• Gama de cables de referencia: cable de fibra de 28 a 80 mm y cable de acero de 6 × 37 de 12,0 a 44,0 mm → ayuda a hacer coincidir el diámetro del cable con el tamaño del rodillo.
• Disposición de rodillos: rodillo único sin base → se pueden usar dos o tres rodillos como grupo cuando el recorrido del cable necesita guía en múltiples ángulos.
• Componentes de funcionamiento: rodillo de acero fundido, eje resistente, casquillo de cobre e interfaz de lubricación → admiten una rotación flexible y reducen la fricción de la cuerda.
• Cubierta antipolvo: cubierta protectora superior sobre el conjunto del rodillo → ayuda a reducir la exposición directa del eje superior y el área del casquillo a la niebla salina, la suciedad y la corrosión.
• Tratamiento de superficie: granallado Sa 2.5 + imprimación de taller epoxi, acabado galvanizado, pulido o personalizado → revestimiento final según los requisitos del proyecto.

Principales parámetros técnicos

Datos de selección de la página web principal para CB/T 3861-2011 Guíacabotas de un solo rodillo tipo A con cubierta antipolvo. Las dimensiones están en mm a menos que se indique lo contrario.

Guía de selección y consulta

Paso 1: Confirmar CB/T 3861-2011 Forma A / Tipo A y el diámetro de rodillo requerido de 100 a 450 mm según la disposición de amarre de la embarcación.

Paso 2: Confirme el tipo de cable, el diámetro del cable de fibra o el diámetro del cable de acero de 6×37 y la base de carga del proyecto. No trate la carga de rotura del cable como SWL de guía sin una revisión del diseño.

Paso 3: Confirme si el proyecto necesita un solo rodillo, un grupo de dos rodillos o un grupo de tres rodillos, incluida la dirección del cable, la posición de instalación y el espacio disponible.

Paso 4: Confirme los requisitos de material para el rodillo, el eje, la cubierta antipolvo y el casquillo de cobre. La calidad y trazabilidad del material final deben seguir las especificaciones del pedido.

Paso 5: Confirme el tratamiento de la superficie: chorro Sa 2.5 + imprimación epoxi, acabado galvanizado, superficie de acero inoxidable pulido u otro sistema de revestimiento especificado.

Paso 6: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase, inspección testigo u otro requisito de inspección específico del proyecto.

Paso 7: proporcione la cantidad, el tipo de embarcación, el plano de instalación o la fotografía de referencia, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cubierta antipolvo superior | Rodillo de acero fundido | Eje vertical | Arbusto de cobre | Interfaz de lubricación | Radio de contacto de cuerda suave | Rodillo simple sin base | Disposición de montaje específica del proyecto

Ventajas de fundición, eje y lubricación

• La construcción de rodillos de acero fundido se centra en una calidad de fundición controlada, precisión dimensional y una superficie de contacto suave con el cable para guiar el cable de amarre.
• El rodillo debe girar libremente alrededor del eje y del casquillo de cobre. La rotación flexible reduce la fricción por deslizamiento en el área de contacto con la cuerda y ayuda a limitar el desgaste de la superficie de la cuerda durante las operaciones de amarre.
• La resistencia del eje, la holgura del casquillo y el ajuste entre el eje y el casquillo son importantes para una rotación estable bajo ángulos de avance del cable cambiantes. Los detalles finales del eje y el casquillo deben confirmarse mediante el dibujo del proyecto o los requisitos estándar.
• Se puede suministrar un casquillo de aleación de cobre específico según los requisitos del pedido, lo que ayuda a mantener un contacto estable con el rodamiento y un acceso práctico para mantenimiento cuando la lubricación se aplica correctamente.
• La cubierta antipolvo superior ayuda a reducir la niebla salina directa, el agua de lluvia, el polvo y la contaminación de la plataforma que ingresan al área de carrera superior, lo que brinda una mejor resistencia a la corrosión e intervalos de mantenimiento más prolongados.
• Las condiciones de lubricación deben mantenerse durante el servicio. Un engrase adecuado ayuda a prevenir el agarrotamiento de los rodillos y reduce el riesgo de daños a la cuerda causados ​​por un rodillo que no gira.
• El diseño de un solo rodillo sin base permite a los astilleros o diseñadores combinar dos o tres unidades en una sola disposición cuando el recorrido del cable de amarre requiere guía desde varias direcciones.

Atributos personalizados

• Estándar: CB/T 3861-2011 → se utiliza cuando el plano de la embarcación o la especificación del astillero requiere las dimensiones del guíacabos de rodillos CB/T 3861 Tipo A.
• Tipo: Forma A / Tipo A → guía de rodillo simple con cubierta antipolvo superior y sin base.
• Número de rodillo: Rodillo simple → se puede usar solo o combinado con dos o tres rodillos según la dirección del avance del cable.
• Diámetro del rodillo: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccione según el diámetro del cable, SWL y espacio de instalación.
• SWL: 54–617 kN → valor de carga de trabajo suministrado para la selección del pasacables; El MBL de la cuerda, la carga de prueba y el factor de seguridad del proyecto deben tratarse por separado.
• Materiales: acero dulce, acero C-Mn, acero inoxidable, acero fundido o hierro fundido nodular → las calidades finales de los materiales para el rodillo, el eje, el casquillo y la cubierta se confirmarán antes de la producción.
• Casquillo de cobre: ​​disponible según las especificaciones del proyecto → la calidad del material, el diseño de la ranura y los detalles de lubricación deben confirmarse si es necesario para la inspección.
• Cubierta antipolvo: Cubierta superior para el conjunto de rodillos → ayuda a proteger el eje superior y el área del casquillo de la exposición al medio ambiente marino.
• Tratamiento de superficie: Chorreado Sa 2.5 + imprimación de taller epoxi de una capa, tratamiento galvanizado, pulido o personalizado → el acabado final sigue los requisitos de pintura del recipiente o protección contra la corrosión.
• Personalización: Disponible → el material, el recubrimiento, la inspección o la adaptación del dibujo no estándar deben revisarse con respecto a los requisitos del proyecto y de la clase.

Cómo funciona

La cuerda de amarre se acerca al pasacables → La cuerda hace contacto con el rodillo giratorio suave → El rodillo gira alrededor del eje y el casquillo de cobre → La lubricación reduce la fricción entre el eje y el casquillo → La cubierta antipolvo protege el área de rodadura superior → La dirección del cable se guía con un desgaste reducido de la superficie del cable

Aplicaciones

Estaciones de atraque para buques | Guía de cuerdas de cubierta | Disposiciones de cables de baluarte | Remolcadores | Barcos de trabajo | Buques de carga | Petroleros | Graneleros | Proyectos de obra nueva | Proyectos de reparación y sustitución.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

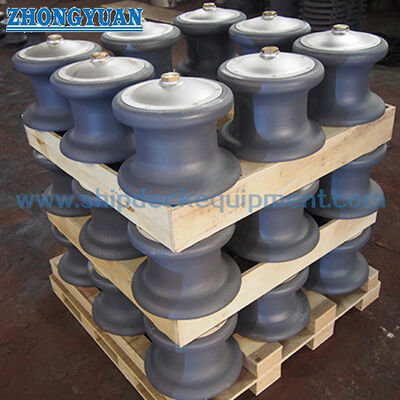

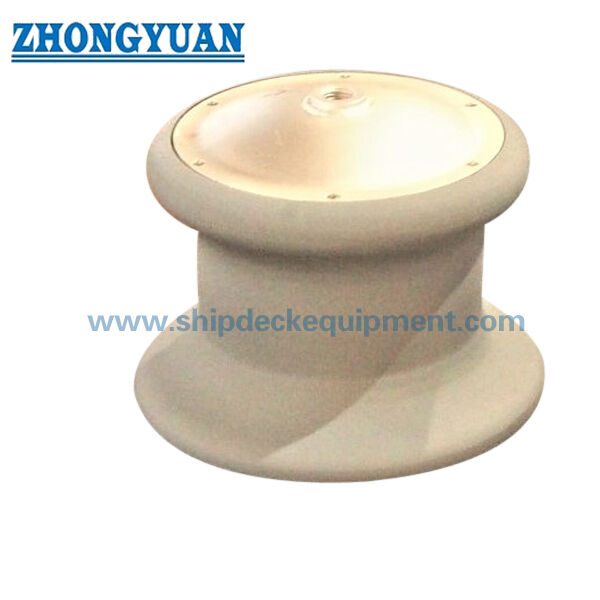

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el diámetro correcto del rodillo?

A1: Seleccione el diámetro del rodillo según el tipo de cable, el diámetro del cable, el requisito de SWL, la dirección del paso del cable, el espacio de instalación y el plano de disposición de amarre de la embarcación. Para disposiciones agrupadas, también se debe confirmar la posición relativa de cada rodillo.

P2: ¿Por qué son importantes el eje, el casquillo de cobre y la lubricación?

A2: Estas partes afectan si el rodillo gira libremente bajo contacto con la cuerda. Un eje y un casquillo de cobre bien combinados con la lubricación adecuada pueden reducir la fricción por deslizamiento, ayudar a proteger la superficie del cable de amarre y reducir el riesgo de que los rodillos se atasquen durante la operación.

P3: ¿Se pueden suministrar certificados de clase con esta guía?

A3: Los certificados de clase o la inspección presencial se pueden organizar según el alcance del pedido y los requisitos del proyecto. La sociedad de clase requerida, la trazabilidad del material, los elementos de inspección y el tipo de certificado deben confirmarse antes de la cotización.
