Descripción general del producto

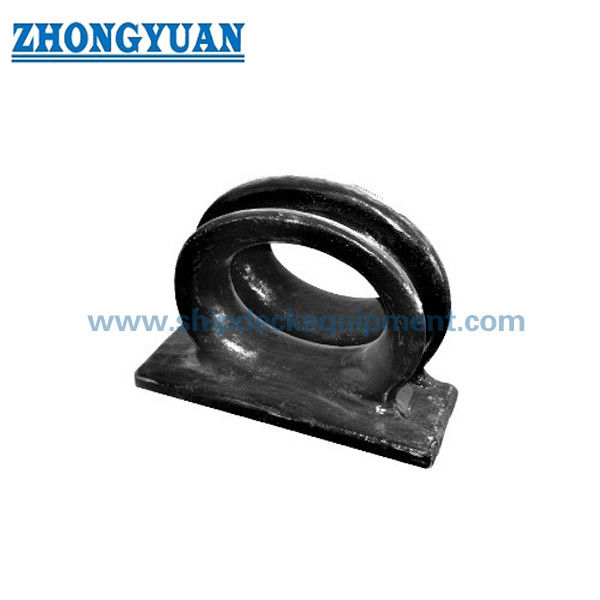

El calzo de amarre soldado para cubierta marina CB34 tipo C es una guía de cable de acero fundido instalada en la cubierta para guiar los cables de amarre en una dirección controlada. En comparación con las aberturas para cables simples construidas con placas, este tipo utiliza un cuerpo fundido con superficies de contacto con los cables redondeadas, lo que ayuda a reducir el contacto brusco, el desgaste local del cable y la guía inestable del cable durante las operaciones de amarre de embarcaciones pequeñas.

Esta página de producto se centra en la instalación de la plataforma, la calidad de la fundición, la geometría suave del contacto de la cuerda y el control del área de soldadura. Para el acero fundido al carbono-manganeso, el área de contacto del cable se reviste y se pule hasta que quede suave antes de granallar y aplicar imprimación. Para las versiones de acero inoxidable, la superficie de contacto se puede pulir según los requisitos del proyecto. Las indicaciones de la superficie de la fundición, como poros o inclusiones menores, se controlarán dentro de los límites aceptados de inspección de fundición marina y no afectarán el desempeño del servicio. Dentro de los 50 mm del área de conexión de soldadura entre el cuerpo fundido y la estructura de la plataforma, se evitarán o repararán los defectos que afecten la calidad de la soldadura de acuerdo con el procedimiento aplicable.

El producto sigue las dimensiones CB34-76 Tipo C. El análisis de elementos finitos se puede utilizar para la optimización estructural o la verificación del proyecto cuando lo requiera el astillero, el diseñador o la sociedad clasificadora.

Especificaciones rápidas

• Tipo de producto: Calzo de amarre soldado en cubierta CB34 tipo C → guía de cable de acero fundido para arreglos de amarre montados en cubierta.
• Instalación: soldado en cubierta → no destinado a instalación en amurada.
• Estándar: CB34-76 Tipo C → base dimensional estándar para esta serie de productos.
• Material: fundición de acero C-Mn o fundición de acero inoxidable → se pueden discutir grados de acero especiales para embarcaciones de clase hielo o de servicios especiales.
• Tamaño de cable aplicable: cable de acero de 15 a 43,5 mm / circunferencia del cable de lino de 125 a 325 mm / diámetro del cable de nailon de 30 a 90 mm → seleccione el modelo de acuerdo con el cable de amarre real.
• Rango de tamaño total: L 150–500 mm / L1 400–880 mm / B 110–350 mm / H 250–589 mm → útil para comprobar el espacio de la plataforma y la disposición de soldadura.
• Rango de peso: 37,5–296 kg → afecta la manipulación, el embalaje y la planificación de la instalación.
• Tratamiento de superficie: granallado Sa2.5 + imprimación epoxi para acero al carbono → la versión de acero inoxidable se puede pulir cuando sea necesario.
• Enfoque en la calidad: superficie de contacto suave con la cuerda, indicaciones de fundición controladas, calidad del área adyacente a la soldadura y verificación FEA opcional.

Principales parámetros técnicos

Nota: La tabla mantiene los principales parámetros de selección de cuerdas y las principales dimensiones del contorno para uso en el sitio web. Las dimensiones detalladas de la construcción, como el espesor de la pared local, el radio del borde y las dimensiones de los filetes pequeños, deben verificarse junto con el plano estándar o el plano GA aprobado al preparar los planos de producción o de instalación en el astillero.

Guía de selección

Paso 1: Confirme el tipo y tamaño del cable: el diámetro del cable de acero, la circunferencia del cable de lino o el diámetro del cable de nailon deben coincidir con la gama de modelos correspondiente.

Paso 2: Confirme el espacio de instalación de la plataforma: verifique L, L1, B, B1, H y H1 con el área de plataforma disponible y las estructuras cercanas.

Paso 3: Confirme el material y el acabado de la superficie: elija acero fundido C-Mn con superficie granallada e imprimada, o acero inoxidable con superficie de contacto pulida cuando se requiera apariencia de corrosión o servicio especial.

Paso 4: Confirmar los requisitos de inspección y certificado: informar a la sociedad de clase requerida, el certificado de material, el nivel de inspección y si se requiere verificación FEA.

Estructura

• Cuerpo de contacto de cuerda fundida | Base soldada de cubierta | Paso de cuerda redondeada | Superficie de contacto lisa y revestida | Área de control de calidad adyacente a la soldadura | Superficie de contacto pulida de acero inoxidable opcional
• Ventajas de fundición, instalación y calidad.
• La geometría del cuerpo fundido proporciona un paso continuo y redondeado de los cables y reduce el contacto local brusco con los cables de amarre.
• El patrón de madera o el proceso de fundición de espuma perdida se pueden seleccionar según la cantidad, el control dimensional y los requisitos de acabado de la superficie.
• Las superficies de contacto con la cuerda están revestidas y rectificadas para las versiones de acero al carbono; Las versiones de acero inoxidable se pueden pulir cuando sea necesario.
• Las indicaciones de fundición, como poros o inclusiones, se controlan dentro de los límites aceptados de inspección de fundición marina y no afectarán el rendimiento del producto.
• El área adyacente a la soldadura de 50 mm se controla para evitar defectos que puedan afectar la calidad de la soldadura entre el cuerpo del calzo y la estructura de la plataforma.
• La instalación soldada de la plataforma proporciona una conexión fuerte y limpia cuando se combina con el refuerzo adecuado de la plataforma y un procedimiento de soldadura aprobado.
• Se puede proporcionar análisis de elementos finitos para optimización estructural o revisión del proyecto cuando sea necesario.

Atributos personalizados

• Estándar: CB34-76 Tipo C → utilice este campo cuando el plano de la embarcación o las especificaciones del astillero requieran calzo de amarre CB34 Tipo C.
• Instalación: Cubierta soldada → adecuada para guiado de cabos de amarre montados en cubierta.
• Material: Fundición de acero C-Mn / fundición de acero inoxidable / acero especial por confirmar → seleccione según el entorno de servicio del buque y los requisitos del proyecto.
• Tamaño del cable: cable de acero de 15 a 43,5 mm / circunferencia del cable de lino de 125 a 325 mm / cable de nailon de 30 a 90 mm → se utiliza como base principal de selección del modelo.
• Tratamiento de superficie: voladura Sa2.5 + imprimación epoxi / pulido de acero inoxidable → confirmar antes de cotizar.
• Inspección: Inspección del fabricante/inspección de clase por confirmar → el alcance del certificado deberá seguir los requisitos del proyecto.
• Verificación FEA: Disponible cuando sea necesario → útil para proyectos especiales o revisión de ingeniería del cliente.

Guía de consultas

• Estándar y tipo requeridos: CB34-76 Tipo C, o proporcione el dibujo si es diferente.
• Tipo y tamaño del cable: diámetro del cable de acero, circunferencia del cable de lino o diámetro del cable de nailon.
• Requisito de material: fundición de acero C-Mn, acero inoxidable o acero especial.
• Requisito de tratamiento superficial: imprimación, sistema de pintura final o pulido de acero inoxidable.
• Cantidad y tipo de embarcación: nueva construcción, reparación, embarcación pequeña, barco de trabajo, remolcador, barcaza u otra aplicación.
• Plano de instalación o plano de disposición de la plataforma, si está disponible.
• Certificado requerido: Certificado de prueba del fabricante, certificado de material o certificado de clase.
• Destino de entrega y tiempo de entrega requerido.

Cómo funciona

• Soldadura y refuerzo de la plataforma → La cuerda entra por la abertura redondeada del calzo → La superficie de contacto guía la dirección del cable de amarre → El radio suave reduce la abrasión local del cable → La carga de amarre se transfiere a través de la estructura soldada de la plataforma
• Aplicaciones
• Embarcaciones pequeñas | Barcos de trabajo | Remolcadores | Barcazas | Buques pesqueros | Barcos de servicio | Disposiciones de amarre en cubierta que requieren calzo soldado CB34 tipo C

Certificaciones y ventajas

La certificación se puede organizar de acuerdo con los requisitos del proyecto, el alcance de la inspección y el procedimiento de aprobación de la sociedad de clase.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Realizar pedidos

• Confirme el modelo CB34-76 Tipo C o proporcione el número de artículo del dibujo de la embarcación.
• Confirme el tipo y tamaño de cuerda para la selección del modelo.
• Confirme el material, el tratamiento de la superficie y si es necesario pulir el acero inoxidable.
• Confirme la cantidad, el certificado requerido y el alcance de la inspección.
• Confirme el destino de entrega, los requisitos de embalaje y la fecha de entrega requerida.

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto del calzo de amarre CB34 Tipo C?

A1: El tamaño debe seleccionarse de acuerdo con el tipo y tamaño real de la cuerda de amarre. La tabla proporciona el diámetro máximo del cable de acero, la circunferencia del cable de lino y el diámetro máximo del cable de nailon para cada modelo. También se deben verificar el espacio de la plataforma y el plano de instalación antes de realizar el pedido.

P2: ¿Se puede suministrar el calzo de amarre CB34 Tipo C en acero inoxidable?

R2: Sí. El producto estándar se puede suministrar en acero fundido C-Mn, y se puede hablar de acero inoxidable cuando la resistencia a la corrosión, la apariencia o condiciones especiales de servicio lo requieran. El pulido normalmente se aplica sólo a superficies de contacto de acero inoxidable cuando se especifica.

P3: ¿Qué puntos de calidad se deben verificar para un calzo de amarre soldado con plataforma de acero fundido?

R3: Los puntos clave incluyen una superficie lisa de contacto con la cuerda, indicaciones de fundición controladas dentro de los límites de fundición marinos aceptados, ningún defecto que afecte la soldadura dentro del área adyacente a la soldadura de 50 mm, dimensiones del contorno correctas, tratamiento superficial adecuado y alcance del certificado que coincida con los requisitos del proyecto.

Notas importantes de ingeniería

• Este producto está diseñado para instalación soldada en plataforma. Los detalles de refuerzo y soldadura de la cubierta serán confirmados por el astillero o el diseñador de acuerdo con la estructura del buque.
• Las indicaciones de la superficie de fundición se evaluarán de acuerdo con la norma de inspección aplicable y el requisito de clase. Las indicaciones aceptables no afectarán la resistencia, la soldadura o el desempeño del servicio.
• Para productos de acero al carbono, la superficie de contacto se reviste y se pule hasta que quede lisa antes del recubrimiento. Para productos de acero inoxidable, se puede especificar el pulido cuando sea necesario.
• Los certificados de clase, los certificados de materiales y la asistencia a la inspección se deben confirmar antes del pedido porque el costo del certificado y el tiempo de entrega pueden variar.
