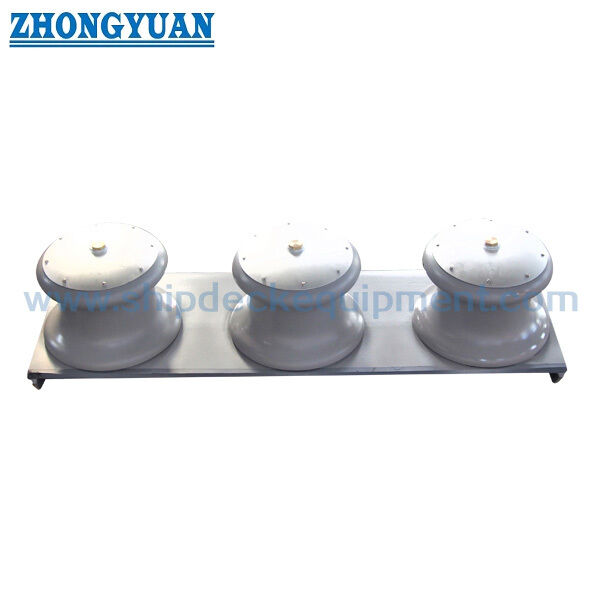

100 ∼ 450 mm de tipo abierto de acero fundido de rodillo con fundamento para amarre de buques
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | CB*58-83 Estándar | Tipo: | Tipo abierto |
|---|---|---|---|
| Diámetros de rodillos: | 160~560 mm | Rodillo no.: | 2/3 rodillos |
| Peso del rodillo: | 9,4~462kg | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Resaltar: | Fundamento de fundición de acero de rodillo con botón de hierro,Equipo de amarre abierto para buques |
||
Descripción de producto

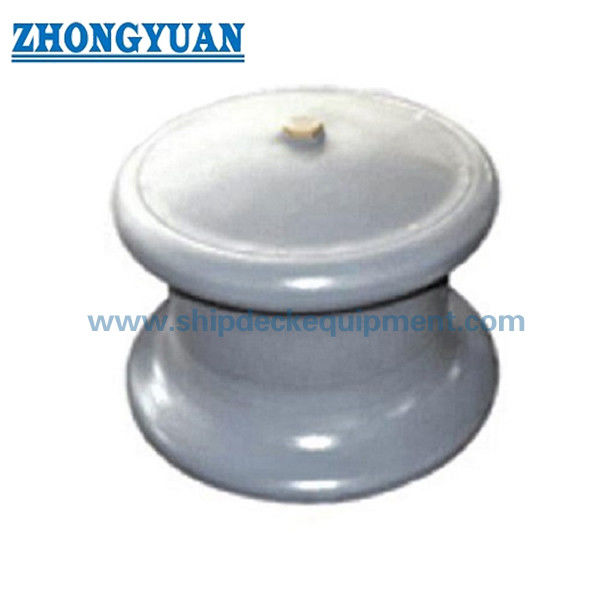

100-450mm Guía de rodillos de acero fundido tipo abierto con base para amarre de barcos
Descripción del producto
La guía de rodillos de acero fundido tipo abierto está diseñada para guiar las cuerdas de amarre en el borde de la cubierta con entrada flexible de la cuerda.
La estructura permite montar múltiples rodillos en una base sin placa superior, adecuada para amarre lateral y ángulos complejos de guía de cuerda.
Este modelo se centra en la resistencia estructural, la fiabilidad de la transferencia de carga y la durabilidad a largo plazo, y es diferente de los modelos de selección de guías de ingeniería con certificación SWL.
Especificaciones rápidas
- Diámetro del rodillo: 100-450 mm → Determina la compatibilidad de la cuerda
- Rango SWL: 108-1767 kN → Referencia de carga
- Factor de seguridad: 1.41-1.56 → Fiabilidad estructural
- Material del eje del pasador: Acero al carbono (Grado 25) → Resistencia a la tracción ≥460 MPa
- Tipo de rodamiento: Casquillo → Transferencia de carga y resistencia al desgaste
- Superficie: Acabado rectificado → Protege la cuerda
- Estructura: Tipo abierto → Entrada flexible de la cuerda
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Parámetros técnicos principales
| Diámetro del rodillo | Diámetro máximo aplicable del cable | Tamaño de la base | Dimensión límite |
Peso kg |
||||||||||||||
| Cable de acero | Cuerda natural |
Sintético cuerda de fibra |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | hierro fundido | acero fundido | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Tipo |
Diámetro del rodillo D |
A | L | Diámetro máximo aplicable del cable |
SWL tf (KN) |
Factor de seguridad | ||||
| Cable de acero | Cuerda natural | Cuerda de fibra sintética | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Lógica de diseño de ingeniería
La carga de cálculo se toma como 2 veces la carga de rotura de la cuerda para garantizar la integridad de la guía de rodillos incluso si la cuerda falla.
Ruta de transferencia de carga: Rodillo → Casquillo → Eje del pasador → Base.
El eje del pasador es el componente principal que soporta la carga y está sometido a un momento flector por la tensión de la cuerda.
Optimización estructural
El eje del pasador se extiende hacia la base para una mejor transferencia de carga y resistencia.
El aumento del diámetro del eje mejora la resistencia y la vida útil de la cuerda al aumentar la relación D/d.
La holgura optimizada entre el eje y el casquillo garantiza la lubricación y una rotación suave.
Estructura
1 Tornillo avellanado | 2 Cubierta del rodillo | 3 Arandela | 4 Casquillo | 5 Eje del pasador | 6 Cuerpo del rodillo | 7 Tornillo de fijación | 8 Tuerca | 9 Tornillo de fijación | 10 Engrasador | 11 Manguito roscado | 12 Tapón
Control de calidad
Las piezas fundidas deben estar libres de defectos como grietas, retracciones e inclusiones.
Las superficies de contacto de la cuerda deben estar rectificadas y lisas.
Las piezas giratorias deben funcionar con flexibilidad.
Guía de selección
Paso 1 – Seleccionar el diámetro del rodillo → Basado en el tamaño de la cuerda
Paso 2 – Confirmar el tipo de cuerda → Cable / fibra
Paso 3 – Confirmar el requisito de carga → Consultar SWL
Paso 4 – Confirmar la posición de instalación
Paso 5 – Confirmar el requisito de certificación
Atributos personalizados
- Estructura abierta → Entrada flexible de la cuerda
- Eje de pasador de alta resistencia → Alta resistencia
- Rodamiento de casquillo → Rotación suave
- Superficie rectificada → Protege la cuerda
- Acero fundido → Estructura duradera
Guía de consulta
Por favor, proporcione el diámetro de la cuerda, el tipo de cuerda, la carga requerida, la posición de instalación y el requisito de certificación.
Cómo funciona
La cuerda es guiada por los rodillos y la carga se transfiere a través del casquillo y el eje del pasador a la base, garantizando un funcionamiento seguro.
Aplicaciones
Amarre de barcos | Guía de borde de cubierta | Amarre lateral
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante → Garantiza el cumplimiento de las principales sociedades de clasificación
Dibujos y fotos
Dibujo de disposición general y fotos del producto disponibles
Pedido
MOQ: 1 Unidad | Entrega: 30-60 días | Personalización disponible
Preguntas frecuentes
P1: ¿Qué es una guía de rodillos tipo abierto?
R: Una guía de rodillos tipo abierto se refiere a una estructura sin una placa superior sobre los rodillos. Dos, tres o cuatro rodillos se montan en una base, y el lado superior permanece abierto para una entrada flexible de la cuerda.
Una guía de rodillos tipo cerrado incluye una placa superior que restringe el movimiento de la cuerda (por ejemplo, JIS F2014 Tipo B y D).
P2: ¿Por qué el diseño tipo abierto?
R: Entrada flexible de la cuerda desde el exterior de la cubierta; adecuado para amarre multidireccional; disposición modular de rodillos.
P3: ¿Cuál es la función de la altura de la base?
R: La altura de la base se utiliza para ajustar el ángulo de guía de la cuerda, reducir el esfuerzo de flexión, evitar el contacto con la cubierta y minimizar el desgaste de la cuerda.
P4: ¿Por qué es crítico el eje del pasador?
R: Soporta la carga de flexión de la tensión de la cuerda y determina la seguridad estructural.
P5: ¿Por qué se utiliza 2 veces la carga de rotura?
R: Para garantizar que la guía de rodillos permanezca intacta incluso si la cuerda falla.
P6: ¿Cómo mejorar la vida útil de la cuerda?
R: Aumentar la relación D/d y asegurar una superficie de rodillo lisa.
