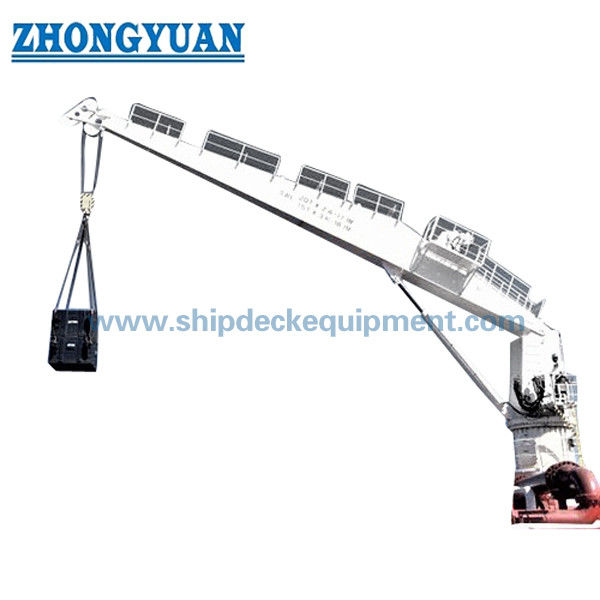

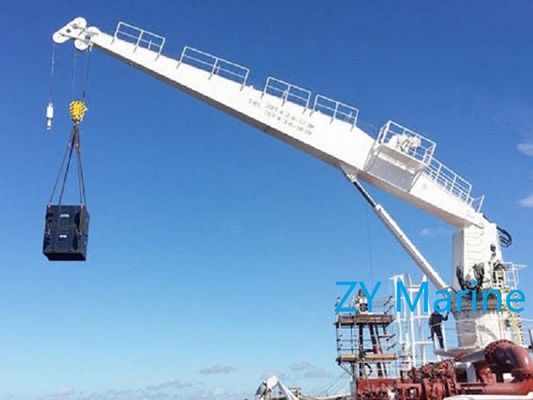

Una grúa giratoria hidráulica para cubierta de buques.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo de pluma: | Auge recto | Temperatura de trabajo: | -40 a 50 ° C, etc. |
|---|---|---|---|
| Sistema de giro:: | Giro hidráulico con rotación de 360° | Tratamiento superficial:: | Arenado Sa2.5 + Recubrimiento Epoxi |
| Tipo de instalación:: | Montado en cubierta/montado en pedestal mediante brida o soldadura | Tipo de control:: | Manual local/Control remoto (cable o inalámbrico)/Control de cabina |
| Fuente de energía:: | Motor eléctrico + sistema hidráulico | Dispositivos de seguridad:: | Protección contra sobrecarga/interruptor de límite/parada de emergencia |
| Material:: | Acero de grado marino | Condiciones:: | Costa afuera / Marina / Puerto |
| Personalización:: | Disponibles (SWL, Radio, Sistema de Control, Pintura, Zona Peligrosa, Certificación) | ||
| Resaltar: | Grúa giratoria hidráulica de 5 t,12.5m grúa giratoria hidráulica |
||
Descripción de producto
Grúa Hidráulica de Giro de 1-20T para Cubierta de Barco | Grúa Marina de Pluma Recta con Rotación de 360°
Descripción General del Producto
Una grúa hidráulica de giro es un tipo de equipo de elevación marina diseñado para la manipulación de carga y la transferencia de materiales en cubiertas de barcos y plataformas offshore.
La grúa hidráulica de giro de pluma recta de 1-20T proporciona una capacidad de elevación estable, operación suave y rotación completa de 360°, asegurando una manipulación eficiente de la carga en entornos marinos. Está impulsada por un sistema hidráulico con control preciso de los movimientos de elevación, abatimiento y giro.
En comparación con las grúas de pluma articulada, el diseño de pluma recta ofrece una estructura más simple, mayor fiabilidad y menor costo de mantenimiento, lo que la convierte en una solución rentable para embarcaciones con espacio de cubierta suficiente y requisitos de elevación estándar.
Especificaciones Rápidas
• Carga de Trabajo Segura (SWL): 1-20 Toneladas
• Radio de Trabajo: 2-15 m
• Rango de Giro: 0-360°
• Velocidad de Elevación: 10-15 m/min
• Tiempo de Abatimiento: 40-80 s
• Tipo de Accionamiento: Sistema Hidráulico
• Potencia del Motor: 7.5-132 kW
• Temperatura de Trabajo: -40°C a +50°C
• Tratamiento de Superficie: Chorro de arena Sa2.5 + Recubrimiento epoxi
Parámetros Técnicos Principales
| SWL (Ton) | Radio de Trabajo (m) | Velocidad de Giro (rpm) | Velocidad de Elevación (m/min) | Tiempo de Abatimiento (Segundo) | Potencia del Motor (kW) | Diámetro de Pedestal (Φ mm) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
Guía de Selección de Grúa
Paso 1 – Seleccionar Capacidad de Elevación (SWL)
• 1-5T → elevación de servicio ligero (barcos de pesca / barcos pequeños)
• 5-10T → elevación de servicio medio y manipulación en cubierta
• 10-20T → manipulación de carga de servicio pesado y operación offshore
Paso 2 – Confirmar Radio de Trabajo
• Radio corto (2-6 m) → mayor eficiencia de elevación
• Radio largo (6-15 m) → mayor cobertura de cubierta y operación flexible
Paso 3 – Seleccionar Tipo de Grúa
• Grúa de pluma recta → estructura simple, rentable, fácil mantenimiento
• Grúa de pluma articulada → operación flexible, adecuada para diseño de cubierta compacto
Paso 4 – Sistema Hidráulico y Potencia
• La potencia del motor debe seleccionarse en función de la SWL y la frecuencia de operación
• Operación continua → se recomienda un rango de potencia mayor
Nota de Ingeniería:
La configuración final de la grúa debe seleccionarse en función de los requisitos de elevación, el espacio de instalación, el ciclo de trabajo y las normas de la sociedad de clasificación.
Diseño personalizado disponible para aplicaciones offshore y especiales.Rendimiento Técnico y Explicación
• Capacidad de elevación de 1-20T → adecuada para diferentes requisitos de manipulación de carga
• Rotación de giro de 360° → asegura cobertura completa de la cubierta y operación flexible
• Temperatura de trabajo de -40°C a +50°C → adecuada para entornos marinos hostiles
• Chorro de arena Sa2.5 + recubrimiento epoxi → mejora la resistencia a la corrosión y la vida útil
Estructura y Componentes
Unidad de potencia hidráulica | Mecanismo de giro | Conjunto de pluma recta | Sistema de cilindros hidráulicos | Sistema de cabrestante y cable | Sistema de control | Base y pedestal
Guía de Consulta y Configuración Personalizada
✔ Paso 1 – Capacidad de Elevación (SWL): 1-5T → aplicaciones de servicio ligero | 5-10T → manipulación de carga de servicio medio | 10-20T → operación offshore de servicio pesado
✔ Paso 2 – Radio de Trabajo: 2-6 m → mayor eficiencia de elevación | 6-15 m → mayor rango de trabajo
✔ Paso 3 – Tipo de Instalación: Montada en cubierta | Montada en pedestal
✔ Paso 4 – Sistema de Control: Control manual | Control remoto | Control en cabina
✔ Paso 5 – Sistema de Potencia e Hidráulico: Motor eléctrico + accionamiento hidráulico | Sistema de circuito abierto / cerrado
✔ Paso 6 – Características Opcionales: Mejora del recubrimiento anticorrosión | Diseño a prueba de explosiones (opcional) | Diseño para bajas temperaturas (-40°C) | Pintura personalizada
✔ Paso 7 – Entorno de Trabajo: Cubierta de barco | Plataforma offshore | Puerto / dársena
Envíenos la información anterior para recibir planos técnicos, configuración y cotización.
Cómo Funciona
La grúa opera a través de un sistema hidráulico que controla los movimientos de elevación, abatimiento y giro.
Los cilindros hidráulicos proporcionan una fuerza de elevación estable, mientras que el mecanismo de giro permite una rotación suave de 360°, asegurando una manipulación de carga eficiente y precisa.
Aplicaciones
Manipulación de carga en cubierta de barco | Plataformas de petróleo y gas offshore | Barcos de pesca y acuicultura | Embarcaciones de ingeniería marina | Operaciones portuarias y de dársena
Certificaciones y Ventajas
Certificaciones
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Ventajas
Rotación completa de 360° para operación flexible | Sistema de elevación hidráulico estable | Diseño de pluma recta rentable | Rendimiento fiable en entornos marinos hostiles | Fácil mantenimiento y larga vida útil
Dibujos y Fotos
• Dibujo de disposición general
• Fotos del producto
• Dibujo de diseño de instalación
Información de Pedido
• MOQ: 1 Unidad
• Tiempo de Entrega: Basado en el proyecto
• Pago: T/T, L/C
• Personalización: Disponible
Preguntas Frecuentes
P1: ¿Cómo elegir la capacidad de grúa correcta?
R: Basado en el peso de elevación, el radio de trabajo y la frecuencia de operación.
P2: ¿Cuándo debo elegir una grúa de pluma recta?
R: Cuando la embarcación tiene suficiente espacio de cubierta y requisitos de elevación estándar.
P3: ¿Cuál es la diferencia entre una grúa de pluma recta y una de pluma articulada?
R: Las grúas de pluma recta son más simples y rentables, mientras que las grúas de pluma articulada ofrecen mayor flexibilidad.
P4: ¿Se puede personalizar la grúa?
R: Sí, la capacidad de elevación, el radio de trabajo y el sistema hidráulico se pueden personalizar según los requisitos del proyecto.
