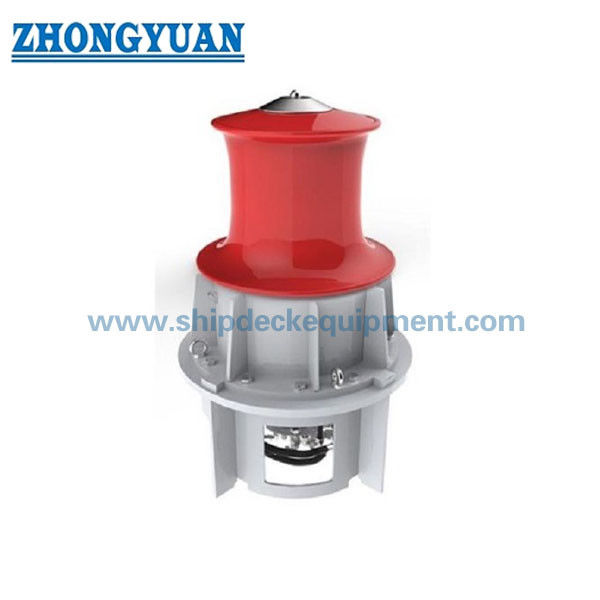

5 ¢ 250 kN Capstan de amarre hidráulico eléctrico.

5 ¢ 250 kN Capstan de amarre hidráulico eléctrico.

Resumen del producto

El capstan de amarre hidráulico eléctrico de 5 ′′ 250 kN es una máquina de manejo de cuerdas montada en cubierta utilizada para tirar de la línea controlada durante el amarre del barco, el desplazamiento, la operación en el puerto y el manejo auxiliar de la cubierta.Utiliza una cabeza de deformación para generar fuerza de tracción de fricción en la cuerda y normalmente se selecciona cuando el buque necesita un movimiento continuo de la cuerda sin almacenamiento de tambor.

Este producto se suministra a través de socios de maquinaria de cubierta hidráulica calificados a largo plazo, lo que ayuda a apoyar la fijación de precios estable, la selección de modelos y la documentación del proyecto.La selección final debe confirmarse junto con la carga de trabajo., diámetro de la cuerda, tamaño de la cabeza de deformación, velocidad, ciclo de trabajo, fundación de la cubierta, disposición de la unidad de potencia hidráulica, estación de control, requisito de parada de emergencia y alcance de inspección de la sociedad de clasificación.

Especificaciones rápidas

• Tipo de producto: capstan de amarre hidráulico eléctrico → equipo de tracción y deformación continua para el manejo de cuerdas de cubierta de buques.
• Posición de suministro: suministrado a través de fábricas asociadas calificadas a largo plazo → adecuado para proyectos sensibles a los costes que aún requieren documentación marina y coordinación técnica.
• Rango de carga de trabajo: 5 ∼ 250 kN → cubre pequeños capstanes auxiliares y aplicaciones de amarre de cubierta de buques de mayor capacidad.
• Rango de velocidad: 9 18 m/min → afecta la eficiencia de manejo de la cuerda, el control del operador y la selección de la potencia hidráulica.
• Rango de diámetro de la cuerda: 11?? 46 mm → seleccionado junto con el material de la cuerda, el diámetro de la cabeza de deformación y el número requerido de vueltas de la cuerda.
• Diámetro de la cabeza de deformación: 250×700 mm → ajustando el tamaño de la cuerda y la condición de contacto ayuda a mejorar el agarre y reducir el desgaste local de la cuerda.
• Accionamiento y control: accionamiento eléctrico hidráulico con palanca o control proporcional → admite un par de arranque alto y una regulación de velocidad más suave que el simple funcionamiento mecánico.
• Forma de montaje: montaje vertical u horizontal en cubierta → elegido de acuerdo con el diseño de la cubierta, la dirección de conducción de la cuerda, el espacio de los cimientos y la posición del operador.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la función: manejo de la línea de amarre, deformación auxiliar, operación del puerto o asistencia de la línea de remolque específica del proyecto.

Paso 2: Confirme la carga de trabajo, el diámetro de la cuerda, el material de la cuerda, el número de vueltas esperado en la cabeza de deformación y si la cuerda es seca, húmeda, sintética o de alambre.

Paso 3: Confirmar el rango de velocidades, el ciclo de trabajo, la frecuencia de funcionamiento, la carga de arranque, la protección contra la sobrecarga y si se requiere un control de velocidad proporcional.

Paso 4: Confirmar el montaje vertical u horizontal, el tamaño de los cimientos de la cubierta, la dirección de la cuerda, la posición del operador, el espacio libre y el acceso para el mantenimiento.

Paso 5: Confirmar la disposición hidráulica: motor, reductor, bomba hidráulica, depósito de aceite, enfriamiento, conducción de tuberías, bloque de válvula, manómetro, filtro y fuente de alimentación del motor eléctrico.

Paso 6: Confirmar el alcance del control y la seguridad: control local, control remoto, parada de emergencia, función de frenado o retención si es necesario, cubierta de protección e inspección de testigos de clase.

Paso 7: Indicar la cantidad, el tipo de buque, el dibujo de instalación, la especificación de la cuerda, el suministro de energía, los requisitos de la sociedad de clasificación, el destino de entrega y el tiempo de entrega requerido.

Estructura

Warping head | Main shaft | Bearing arrangement | Gear reducer | Hydraulic motor | Hydraulic pump unit | Electric motor | Valve block and piping | Local / remote control station | Deck base frame | Optional brake or holding device when specified

Ventajas del accionamiento hidráulico, operación e ingeniería

• El capstan proporciona un tirón continuo de la cuerda sin almacenar la cuerda en un tambor, lo que es útil para el ajuste repetido de la línea, la deformación a corta distancia y el trabajo de amarre auxiliar.
• El accionamiento hidráulico eléctrico proporciona un par de salida estable y se puede configurar para un arranque suave, un ajuste de velocidad y un movimiento de cuerda controlado cuando se especifica un control proporcional.
• La cabeza de deformación debe seleccionarse junto con el diámetro de la cuerda, el material de la cuerda, la condición de contacto y el número de vueltas esperado para que el agarre y el desgaste de la cuerda se mantengan dentro de los requisitos del proyecto.
• El montaje vertical u horizontal permite que el equipo se adapte a diferentes diseños de cubierta, direcciones de conducción de la cuerda y posiciones del operador.
• La disposición de la unidad de potencia hidráulica debe tener en cuenta la capacidad del tanque de aceite, la refrigeración, la filtración, el ajuste de la presión, la ruta de las tuberías, la protección contra fugas y el acceso al mantenimiento.
• El astillero o la oficina de diseño deben comprobar la base de cubierta, la rigidez del basamento y el refuerzo local porque la fuerza de tracción se transfiere a la estructura del barco.
• Como producto de suministro de fábricas asociadas a largo plazo, la cotización se puede preparar con selección de modelos, dibujo GA, esquema hidráulico y alcance de certificado según los requisitos del cliente.

Atributos personalizados

• Categoría del producto: Capstan de amarre eléctrico → maquinaria de cubierta de buques para tirar y doblar cuerdas, no un cabrestante de almacenamiento de cuerdas.
• Modelo de suministro: suministro de fábricas asociadas → adecuado cuando el cliente requiere un control fiable de los costes, coordinación técnica y documentación del proyecto.
• Carga de trabajo: 5×250 kN → seleccionado de acuerdo con la fuerza de manejo de la cuerda, el tamaño del buque y la disposición de la cubierta.
• Velocidad: 918 m/min → seleccionada de acuerdo con la frecuencia de operación, el control de seguridad y la capacidad de potencia hidráulica.
• Diámetro de la cuerda: 11·46 mm → debe confirmarse junto con el material de la cuerda y la condición de contacto de la cabeza de deformación.
• Diámetro de la cabeza de deformación: 250×700 mm → seleccionado para adaptarse al tamaño de la cuerda y mejorar el agarre de la línea durante el funcionamiento.
• Tipo de accionamiento: El motor eléctrico hidráulico → eléctrico impulsa la bomba hidráulica, que alimenta el motor hidráulico y el reductor.
• Tipo de control: palanca / control proporcional → se recomienda el control proporcional cuando es importante una regulación suave de la velocidad.
• Tipo de montaje: colocación vertical u horizontal en cubierta → seleccionada según la dirección de la cuerda y el espacio disponible en cubierta.
• Requisito de certificado: Disponible según el alcance del pedido → inspección de clase, certificado del fabricante, certificado de material y informe de prueba deben confirmarse antes de la cotización.

Cómo funciona

Electric motor drives the hydraulic pump → Hydraulic oil powers the hydraulic motor through control valves → Gear reducer transmits torque to the warping head → Rope is wrapped around the capstan head for frictional pulling → Operator controls rope movement through local or remote control → Rope leaves the capstan without being stored on a drum

Aplicaciones

Tugboats | Small vessels | Harbor operation vessels | Workboats | Mooring stations | Auxiliary rope handling on larger ships | Shipyard line handling | Port service vessels | Offshore support vessels subject to project requirement

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, la documentación del sistema hidráulico y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

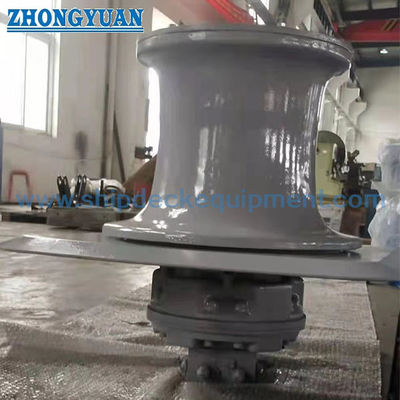

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un capstan y un cabrestante?

A1: Un cabestán utiliza una cabeza de deformación para tirar de la cuerda continuamente por fricción y no almacena la cuerda en un tambor.y guardar cuerda o cuerda de alambre en el tambor.

P2: ¿Se puede utilizar este capstan para remolque?

A2: puede ayudar a la manipulación de cuerdas durante las operaciones en puerto o cubierta cuando se especifique, pero no debe tratarse como un cabrestante de remolque certificado por defecto.la carga de trabajo, el tamaño de la cuerda, el ciclo de trabajo, el fundamento, la función de frenado/sostenibilidad y el requisito de homologación de clase deben confirmarse.

P3: ¿Qué información se necesita antes de la cotización?

A3: Por favor, confirme la carga de trabajo, la velocidad, el diámetro de la cuerda y el material, el requisito de cabeza de deformación, el montaje vertical u horizontal, la fuente de alimentación, el diseño de la unidad de potencia hidráulica, el tipo de mando.Requisito de certificado, cantidad, destino de entrega y dibujo de instalación, si está disponible.
