Descripción del producto

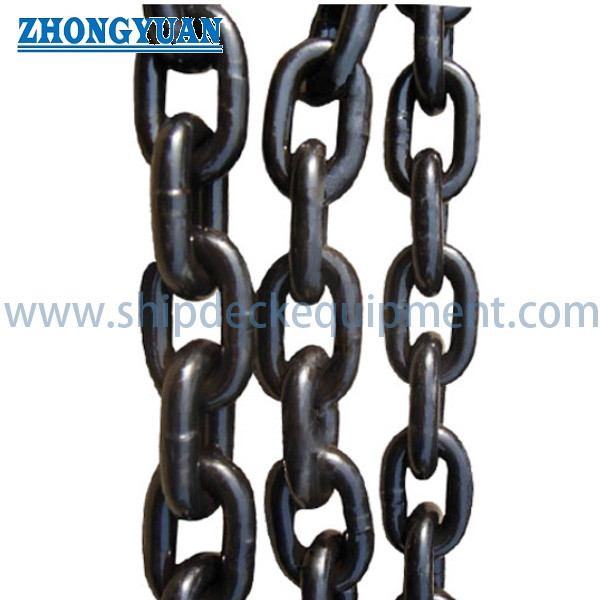

La cadena de arrastre marino es una cadena de acero de eslabones redondos soldada por chispa, suministrada para ensamblajes de aparejos de pesca como aparejos de arrastre, lastre de redes, líneas de plomos para redes de atún, bridas y secciones de conexión relacionadas, sujeta al diseño real del sistema de pesca. La gama de productos incluye configuraciones de eslabón corto, medio y largo. La geometría del eslabón afecta la masa de la cadena por metro, la articulación, el espacio libre del conector y la forma en que la cadena se adapta a una red o aparejo, por lo que la selección debe basarse en el dibujo del aparejo aprobado en lugar de solo en el diámetro de la cadena.

El rango suministrado cubre diámetros de cadena de 7 a 28 mm, peso unitario de 0,83 a 14,3 kg/m y cargas de rotura mínimas de 53 a 860 kN. G80, un factor de seguridad mínimo de 4 y los valores de carga de rotura son designaciones de producto suministradas por el fabricante. No establecen automáticamente un límite de carga de trabajo certificado para cadenas de elevación, grado de cadena de anclaje o capacidad de amarre aprobada por clase. El caso de carga de la aplicación, los efectos dinámicos, la tolerancia al desgaste, los detalles de conexión, el grado del material, el acabado y el alcance de las pruebas deben confirmarse para cada pedido.

Configuraciones de cadena

• Cadena de eslabón corto: geometría de eslabón compacta y masa relativamente mayor por metro a diámetro comparable → adecuada donde se requiere un espaciado de eslabones más cercano, movimiento compacto o lastre de red concentrado.
• Cadena de eslabón medio: longitud de eslabón y peso unitario intermedios → proporciona un equilibrio práctico entre compacidad, flexibilidad y espacio libre de conexión.
• Cadena de eslabón largo: geometría de eslabón más abierta y generalmente menor masa por metro a diámetro comparable → útil donde se prefiere espacio libre de fijación, mayor articulación o menor peso de cadena por metro.
• Selección final: el tipo de eslabón, el diámetro, la longitud suministrada, la disposición del extremo y los conectores deben coincidir con el dibujo del aparejo de pesca y la ruta de carga real.

Especificaciones rápidas

• Categoría de producto: Cadena de arrastre marino / atún / pesca → cadena de eslabones redondos soldada para ensamblajes de redes de pesca y aparejos de arrastre.
• Configuraciones de eslabones: Corto, medio y largo → permite la selección por compacidad de la cadena, peso unitario, movimiento y espacio libre de conexión.
• Rango de diámetro de cadena: 7-28 mm → cubre arreglos de lastre de red ligeros hasta conexiones de aparejos de pesca más grandes dentro de la tabla suministrada.
• Rango de carga de rotura mínima: 53-860 kN → referencia de tracción suministrada por el fabricante; no es una carga de trabajo declarada (WLL).
• Rango de peso unitario: 0,83-14,3 kg/m → importante para el lastre de redes, la manipulación, la masa total del aparejo, el embalaje y los cálculos de flete.
• Construcción: Eslabones redondos soldados por chispa → la calidad de la soldadura, la ruta de tratamiento térmico y la consistencia dimensional son controles de producción clave.
• Material: Acero aleado o acero al carbono indicado por el proveedor → se deben confirmar el grado exacto, la composición química, el tratamiento térmico y las propiedades mecánicas.
• Acabado y entrega: Color natural o acabado especificado; caja de contrachapado, caja de madera, bolsa o tambor de acero con paleta según el pedido.

Parámetros técnicos principales

Paso 1: Confirme la función real y la posición de instalación: aparejo de arrastre, colgador de cadena, lastre de red, línea de plomos de red de atún, brida, sección de conexión u otra aplicación de aparejo de pesca.

Paso 2: Seleccione eslabón corto, medio o largo junto con el diámetro nominal, la masa de cadena requerida por metro, el requisito de movimiento, el espacio libre del conector y el dibujo aprobado de la red o el aparejo.

Paso 3: Confirme la base de carga de diseño: tensión en servicio, cargas de remolque o recuperación, efectos de choque y dinámicos, contacto con el fondo marino, requisito de carga de rotura mínima, factor de diseño y desgaste esperado.

Paso 4: Confirme el grado del material, el requisito de tratamiento térmico, los controles de calidad de soldadura por chispa, el acabado superficial, la protección contra la corrosión, la exposición al agua de mar y cualquier requisito de temperatura de funcionamiento.

Paso 5: Confirme la longitud total o el número de longitudes de cadena, los eslabones finales, los eslabones de unión, las grilletes o accesorios, el marcado, la inspección dimensional, los informes de prueba y la inspección de clase si es necesario.

Paso 6: Proporcione la cantidad o el metraje total, el método de pesca, el tipo de embarcación, el destino, la fecha de entrega requerida, el método de embalaje y el dibujo de referencia o fotos de cadenas existentes.

Estructura

Barra de acero redonda | Eslabones cortos/medios/largos formados | Junta de eslabón soldada por chispa | Grado de resistencia tratado térmicamente donde se especifica | Longitudes o ensamblajes de cadena | Eslabones finales y accesorios por confirmar | Color natural o acabado superficial especificado

Ventajas de ingeniería y selección de aparejos de pesca

Tres geometrías de eslabón permiten que la disposición de la cadena se adapte al diseño de la red, la distribución de masa, el movimiento de flexión y el espaciado de conexión en lugar de seleccionar solo por el diámetro de la barra.

• Los valores de peso por metro suministrados respaldan el cálculo preliminar de la masa total de la cadena para el lastre de red, la manipulación, el almacenamiento, el embalaje y la revisión de la carga de la embarcación.
• Los valores de carga de rotura mínima proporcionan una referencia clara para la selección de tracción, mientras que la página mantiene la carga de rotura separada de la carga de trabajo y evita reclamaciones de elevación sin soporte.
• La soldadura por chispa es adecuada para la producción continua de eslabones redondos, pero la eliminación del exceso de soldadura, la consistencia de la soldadura, las dimensiones de los eslabones y el proceso de tratamiento térmico deben controlarse y documentarse.
• La cadena de reemplazo debe coincidir con la geometría del eslabón existente y las interfaces del conector. Una cadena con el mismo diámetro pero diferente longitud de eslabón puede cambiar el peso, el movimiento y la compatibilidad de la conexión.
• Se pueden organizar la trazabilidad del material, la inspección dimensional, la verificación de la carga de rotura y la inspección por terceros de acuerdo con el plan de inspección y prueba acordado.
• Fabricación, inspección y control de calidad

Materia prima: Confirme el grado del acero, el número de lote, la composición química y el certificado del material antes de la producción, especialmente donde se requiera un rendimiento mecánico G80.

• Formado y soldadura de eslabones: Controle el diámetro de la barra, la geometría de formado, los parámetros de soldadura por chispa, la alineación de la soldadura y la eliminación de proyecciones de soldadura dañinas.
• Tratamiento térmico: Confirme el proceso requerido, la trazabilidad del lote, las comprobaciones de dureza o propiedades mecánicas y los registros aplicables al grado de material y resistencia seleccionado.
• Inspección dimensional: Verifique el diámetro de la cadena, la longitud del eslabón, el ancho interior, el ancho exterior, el peso unitario, la longitud total suministrada y la compatibilidad con accesorios o aparejos existentes.
• Pruebas de carga: Defina la carga de prueba, la carga de rotura mínima, el alargamiento, la frecuencia de muestreo, la selección de la pieza de prueba y los requisitos de inspección antes de la cotización.
• Inspección final y embalaje: Verifique el estado de la superficie, la identificación, la protección contra el óxido, el marcado de la longitud de la cadena, el peso del paquete y el embalaje marítimo según las condiciones de entrega.
• Tratamiento de materiales y superficies

La especificación suministrada enumera acero aleado y acero al carbono. Dado que el rendimiento G80 depende del grado de material real, el procedimiento de soldadura, el tratamiento térmico y los resultados de las pruebas, la designación final del acero debe confirmarse en lugar de describirse solo como acero al carbono genérico.

El suministro estándar puede ser de color natural u otro acabado acordado con el cliente. Los sistemas pintados, galvanizados u otras protecciones contra la corrosión deben confirmarse con la ruta del material y el tratamiento térmico. Para acero aleado de alta resistencia, la preparación del recubrimiento y los controles de fragilización por hidrógeno pueden requerir atención especial. El acero inoxidable debe tratarse como una opción de material separada con su propia tabla de propiedades mecánicas y de carga, a menos que se verifique mediante pruebas.

Atributos personalizados

Tipo de producto: Cadena de arrastre marino / pesca / atún → seleccione la descripción según el sistema de pesca real.

• Tipo de eslabón: Corto / Medio / Largo → cambia la geometría del eslabón, el peso unitario, el movimiento y el espacio libre del conector.
• Diámetro nominal: 7-28 mm → elija junto con el tipo de eslabón y el requisito de carga de rotura mínima.
• Designación de resistencia: G80 indicado por el proveedor → se deben confirmar el estándar exacto, el grado del material y la base de prueba.
• Factor de seguridad: Mínimo 4 indicado por el proveedor → no es una carga de trabajo declarada (WLL) y no es suficiente sin la base de diseño de la aplicación.
• Acabado superficial: Color natural o según se solicite → la especificación del recubrimiento y la protección contra la corrosión deben incluirse en la orden de compra.
• Forma de suministro: Longitudes cortadas, longitud continua, tambor, caja, bolsa o paquete paletizado → la longitud total y la disposición del extremo deben confirmarse.
• Documentación: Certificado del fabricante, certificado del material, informe dimensional y documentos de prueba de carga → disponibles según el alcance del pedido acordado.
• Cómo funciona

Se despliega el aparejo de pesca → La cadena proporciona la masa, conexión o función de aparejo especificada → La geometría del eslabón permite el movimiento a través del ciclo del aparejo → Las cargas de tensión y contacto pasan a través de los eslabones redondos y las juntas soldadas → Se recupera, limpia e inspecciona el aparejo en busca de desgaste, deformación, corrosión y daños en la soldadura.

Aplicaciones

Aparejos de arrastre de fondo | Lastre de redes de arrastre y colgadores de cadena | Líneas de plomos de redes de cerco para atún | Bridas de redes de pesca | Secciones de conexión de redes y aparejos | Cadena de reemplazo para ensamblajes de pesca aprobados | Pesca marina y sistemas de redes de acuicultura seleccionados sujetos a confirmación de diseño.

Certificaciones y documentación

Se pueden organizar certificados de prueba del fabricante, certificados de material, informes de inspección dimensional, informes de prueba de carga de rotura y documentos de inspección de terceros según el alcance del pedido. La certificación de la sociedad de clasificación está sujeta a las reglas aplicables de la sociedad, el alcance del producto, el plan de prueba aprobado y la aceptación de la inspección; no se asume como suministro estándar.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

Embalaje y entrega

Opciones de embalaje: Caja de contrachapado, caja de madera o bolsa, bolsa, tambor de acero y embalaje de exportación paletizado según la longitud de la cadena, el peso unitario y el requisito del cliente.

• Identificación del paquete: Nombre del producto, tipo de eslabón, tamaño nominal, longitud suministrada, referencia de lote o lote, peso neto, peso bruto y número de orden de compra si es necesario.
• Protección de transporte: Aplique protección temporal contra el óxido acordada, drenaje, envoltura y refuerzo marítimo adecuados para el almacenamiento y el transporte marítimo.
• Datos de entrega: Confirme el metraje total, el número de paquetes, el peso máximo del paquete, las restricciones de elevación y manipulación, el destino y el calendario de entrega requerido.
• Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia práctica entre la cadena de arrastre de eslabón corto, medio y largo?

R1: Los eslabones cortos proporcionan una geometría compacta y generalmente un mayor peso por metro a un diámetro comparable. Los eslabones medios proporcionan una disposición intermedia. Los eslabones largos proporcionan una geometría más abierta, un mayor espacio libre de conexión y generalmente un menor peso por metro a un diámetro comparable. La elección correcta depende del dibujo de la red, la distribución de masa requerida, el movimiento, los conectores y el caso de carga.

P2: ¿Se puede utilizar la cadena de arrastre G80 suministrada para elevación?

R2: No basándose solo en esta tabla. La designación G80 suministrada, el factor de seguridad y las cargas de rotura mínimas son datos del producto de cadena de pesca y no demuestran automáticamente el cumplimiento de las normas de cadenas de elevación. La elevación o el manejo aéreo requieren una cadena de elevación especificada y certificada por separado con una carga de trabajo declarada (WLL), prueba de carga, marcado y documentación.

P3: ¿Qué información se requiere para una cotización precisa?

R3: Por favor, proporcione el método de pesca y la función de la cadena, tipo de eslabón corto/medio/largo, tamaño nominal, longitud total o cantidad, carga de rotura mínima requerida, material y acabado, eslabones finales o accesorios, alcance de pruebas y certificados, requisito de embalaje, destino de entrega, tiempo de entrega requerido y un dibujo existente o detalles de muestra de cadena si están disponibles.
