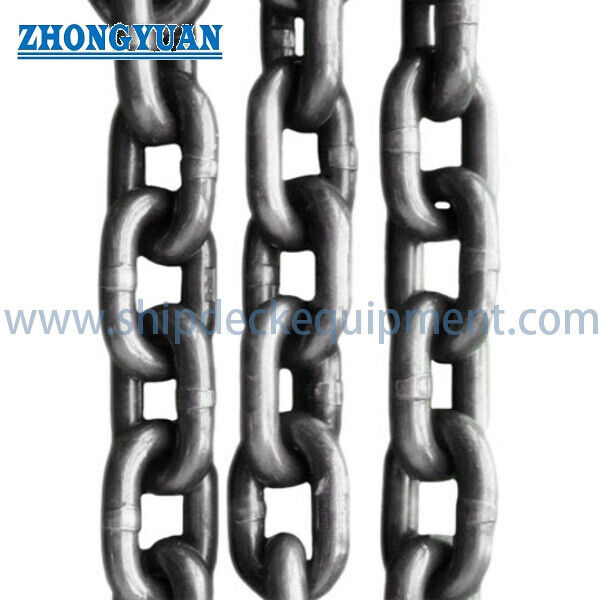

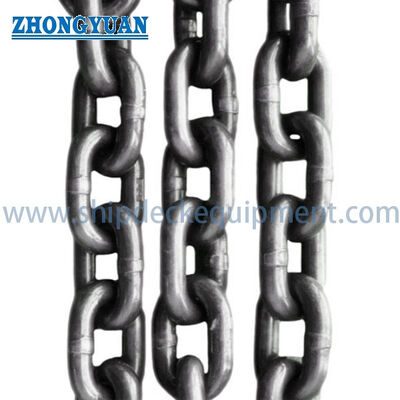

Cadenas de elevación de acero de aleación de grado 80 Flash-Butt Selded Chain para hileras y aparejos

Cadenas de elevación de acero de aleación de grado 80 Flash-Butt Selded Chain para hileras y aparejos

Resumen del producto

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limitLa cadena suministrada está identificada como una construcción soldada con botón de flash y está disponible en enlace corto, enlace medio, enlace de corte y enlace de corte.y series dimensionales de enlace largo.

Para el uso profesional de elevación, el tipo de cadena deberá ajustarse a la norma aplicable y al conjunto completo de elevación.En esta página, por lo tanto, se trata de la serie de enlace corto como la configuración primaria de la cadena de elevación. Los rangos de enlace medio y de enlace largo suministrados se conservan como series opcionales de cadenas soldadas, pero su uso para elevación aérea debe confirmarse por la norma aplicable, WLL calificada por el fabricante,Registro de prueba de prueba, y la aprobación del proyecto antes de la cotización o el uso.

Alcance del producto y límite de seguridad

• Alcance del producto principal: cadena de enlace corto de aleación de acero soldado de grado 80 para cables de cadena y elevación general, sujeta a la norma de conformidad seleccionada y a la capacidad de carga certificada.
• No intercambiable automáticamente con: cadena de carga de elevación calibrada, cadena de transmisión, cadena de transporte, cadena de arrastre, cadena de anclaje, cadena de amarre o cadena comercial de uso general.
• La capacidad total del arnés depende de la cadena, el enlace principal, el enlace de conexión, el gancho, el número de patas, el ángulo del arnés, el método de enganche, la simetría de carga, la temperatura,y la capacidad nominal del componente más débil.
• La tabla suministrada indica la carga mínima de ruptura, pero no indica un límite de carga de trabajo certificado, fuerza de prueba, método de ensayo, condición de tratamiento térmico o norma de producto.

Especificaciones rápidas

• Tipo de producto: Cadena de elevación de aleación de acero soldado de alta resistencia → destinada a ensambles de arremesa y aparejos de cadena trazables en lugar de una cadena de uso general no clasificada.
• Grado de calidad: Grado 80 / Grado 8 declarado por el cliente → la base de cumplimiento final debe confirmarse como ISO 3076, EN 818-2 u otra norma acordada.
• Configuración primaria de elevación: cadena de enlace corto, 7 × 21 mm a 20 × 60 mm → paso de enlace compacto, admite geometría de arnés controlada y componentes compatibles de grado 80.
• Carga mínima de ruptura suministrada: 53 a 440 kN para el rango de enlace corto → MBL es un valor de ensayo destructivo y no debe presentarse ni marcarse como WLL.
• Factor de diseño especificado: el mínimo de 4:1 entre la carga mínima de ruptura y la carga nominal → WLL final deberá ser declarado por el fabricante y corroborado por el certificado de ensayo aplicable.
• Construcción: cadena de enlace redondo soldada con botella → calidad de soldadura, tratamiento térmico, consistencia dimensional, pruebas de prueba y trazabilidad son controles críticos de producción.
• Opciones de acabado: Autocolor, negrado, pintado o recubrimiento específico del proyecto → la selección del recubrimiento debe preservar la visibilidad de inspección, el marcado y las propiedades mecánicas validadas.
• Opciones de documentación: certificado de material, certificado de ensayo del fabricante, registro de prueba de carga, prueba de carga de ruptura e inspección por parte de terceros → ámbito exacto que se confirmará antes del pedido.

Principales parámetros técnicos

Nivel de carga y base de selección

• El MBL y el WLL deben permanecer separados: la carga mínima de ruptura se establece mediante ensayos destructivos, mientras que el WLL es la carga máxima para el servicio en condiciones definidas según el fabricante.
• Un factor de diseño mínimo de 4 no crea por sí mismo un WLL certificado.
• En el caso de un cabestrillo de cadena, la clasificación del conjunto deberá basarse en la configuración completa, incluido el número de patas, el ángulo incluido, el tipo de enganche, la distribución de la carga y la cadena o el accesorio de menor clasificación.
• La cadena de enlace corto de grado 8 es la configuración que se refiere la norma ISO 3076 y la norma EN 818-2 para los arcos de la cadena y el levantamiento general.Las cadenas de enlace medio y de enlace largo requieren una aplicación estándar y nominal confirmada por separado..
• La carga de choque, la carga lateral, el giro, el nudo, los enlaces improvisados y la carga sobre los bordes afilados pueden crear fuerzas no representadas por la tabla MBL de cadena recta.
• La temperatura, la exposición a corrosivos, los productos químicos, el proceso de recubrimiento, el desgaste y la exposición previa al calor pueden afectar la calificación de servicio y los intervalos de inspección; se requieren instrucciones específicas del proyecto.

Fabricación, ensayo y trazabilidad

• La selección de barras de aleación de acero debe controlarse mediante una especificación de material aprobada, número de calor, composición química y registro de propiedades mecánicas.
• La formación de enlaces y la soldadura por botones deben mantener una geometría de enlaces consistente y una zona de soldadura controlada sin aletas afiladas, corte bajo, fusión incompleta,o desajuste excesivo que pueda afectar la fatiga y la inspección.
• El tratamiento térmico es esencial para alcanzar la resistencia y dureza especificadas del grado 80.y la identificación del lote deben registrarse de acuerdo con el plan de calidad acordado.
• Los controles de dimensiones deben abarcar el diámetro de la cadena, la inclinación, el ancho interior, el ancho exterior, la deformación de los enlaces y la masa por metro con arreglo al dibujo aprobado o a las tolerancias estándar.
• El ensayo de prueba de carga, el ensayo de carga de ruptura de la muestra, el examen visual y cualquier ensayo no destructivo adicional deben seguir la norma, el plan de inspección y de ensayo seleccionados,y los requisitos del comprador.
• El marcado y la documentación de los lotes deben conectar la cadena terminada con los registros de material, tratamiento térmico, producción, ensayo e inspección.El conjunto de eslingas final requiere su propia identificación y marcado de capacidad nominal.
• La galvanización en caliente, el recubrimiento de polímeros u otros procesos de posttratamiento térmico no son acabados predeterminados.y la inspeccionabilidad no se ven afectadas.

Configuración de la cadena

• Enlace corto: Relación compacta entre el paso y el diámetro → enfoque preferido de la página para las cadenas de grado 80 y el levantamiento general cuando la norma seleccionada cubre específicamente la cadena de enlace corto.
• Enlace medio: el aumento de la longitud del enlace interno → puede proporcionar más espacio libre para la conexión, pero debe confirmarse el estándar de elevación aplicable, WLL, prueba de prueba y accesorios compatibles.
• Enlace largo: Largo paso con menor masa por metro para varios diámetros equivalentes → útil para manipulaciones específicas no estándar o aplicaciones generales de cadenas,pero no se anunciará como cadena de elevación aérea sin cualificación.
• Ensamblaje de eslingas de cadena terminado: cadena más enlace maestro, enlaces de conexión, ganchos, dispositivos de acortamiento y etiqueta de identificación → la clasificación del ensamblaje está limitada por su componente de menor clasificación.

Guía de selección e investigación

Paso 1: Confirmar el trabajo previsto: material de cadena, ensamblaje de cadena terminado, elevación general, mantenimiento marítimo, amarre, transmisión u otra aplicación.Diferentes tareas requieren diferentes normas.

Paso 2: Confirmar la norma y el grado de aplicación: ISO 3076 grado 8, EN 818-2 grado 8, ASME / base reglamentaria local, especificación del cliente u otra norma aprobada.

Paso 3: Proporcionar la configuración requerida de la WLL y del cabestrillo: cabestrillo de una, dos, tres o cuatro patas, longitud efectiva, ángulo del cabestrillo, tipo de enganche, geometría de la carga, centro de gravedad,y cualquier condición de contacto con los bordes.

Paso 4: Seleccione la serie y el tamaño de la cadena: enlace corto d × p, diámetro de la cadena, alcance requerido, cantidad y si se requiere una cadena suelta o una eslinga completa.

Paso 5: Confirmar los componentes finales y la compatibilidad: enlace maestro, enlace de acoplamiento, gancho, dispositivo de acortamiento, enlace final y la capacidad nominal de cada componente.

Paso 6: Confirmar las condiciones de funcionamiento: rango de temperatura, exposición al agua de mar o a sustancias químicas, protección contra la corrosión, régimen de inspección y cualquier restricción de revestimiento o galvanizado.

Paso 7: Confirmar la documentación y la entrega: certificado de material, certificado de ensayo del fabricante, certificado de prueba de carga, prueba de carga de ruptura, inspección por parte de terceros / de clase, marcado, embalaje, destino,y fecha de entrega requerida.

Atributos personalizados

• Categoría de producto: Cadena de elevación de acero aliado → para aplicaciones de empalme y aparejos de cadena con nombre cuando se suministran con el estándar, ensayo e identificación correctos.
• Grado de calidad: Grado 80 / Grado 8 → base exacta de la norma y las propiedades mecánicas deben confirmarse antes de la cotización.
• Construcción: cadena de enlace redondo soldada con butón en flash → integridad de la soldadura, tratamiento térmico, control dimensional y pruebas de prueba son puntos clave de calidad.
• Tipo de enlace primario: enlace corto → configuración reconocida para los cables de cadena de grado 8 conforme a la norma ISO 3076 / EN 818-2.
• Tipos de enlace opcionales: enlace medio / enlace largo → la aplicación y la aceptación de elevación requieren una confirmación por separado.
• Material: acero aleado tratado térmicamente → grado de acero exacto, química, tratamiento térmico y requisitos de dureza por confirmar.
• acabado superficial: autocolor / ennegrecido / pintado / recubrimiento especificado → proceso de recubrimiento debe ser compatible con la condición de la cadena certificada.
• Factor de seguridad: el mínimo de 4 declarado → WLL nominal y prueba de prueba deben confirmarse en el certificado y la identificación aprobados.
• Formulario de suministro: Se debe especificar la longitud de la cadena suelta o el eslingue → los componentes del ensamblaje, el alcance, el WLL, la etiqueta y el ensayo de resistencia.
• Alcance del certificado: De acuerdo con los requisitos del proyecto → el material, el fabricante, la carga de prueba, la carga de ruptura y los documentos de inspección de terceros no se consideran estándar a menos que se ordenen.

Cómo funciona

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification, la inspección y el examen periódico apoyan el mantenimiento seguro del servicio

Aplicaciones

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

Inspección, marcado y uso seguro

• Antes de usar, inspeccione la cadena y todos los accesorios para detectar desgaste, grietas, hendiduras, corrosión, enlaces doblados o estirados, soldaduras dañadas, daños por calor, identificación ilegible y reparaciones no autorizadas.
• No utilice una honda sin una identificación duradera y legible que muestre la información requerida sobre el producto o el montaje según la norma aplicable y la normativa local.
• Retire la cadena del servicio cuando el desgaste, la deformación, el alargamiento, la grieta, el daño de la soldadura, la exposición al calor, la corrosión u otro deterioro exceda los límites establecidos por el fabricante o la norma aplicable.
• No reparar la cadena de elevación de grado 80 mediante soldadura de campo, enlaces improvisados, pernos, varillas o tratamiento térmico no controlado.
• Protege la cadena de los bordes afilados y de las cargas laterales no deseadas.
• La frecuencia de inspección debe reflejar la frecuencia de uso, la gravedad del servicio, el tipo de carga, el entorno y el historial de servicio anterior.

Certificaciones y documentación

Trazabilidad del material, documentación de ensayo del fabricante, ensayo de prueba de carga, ensayo de carga de ruptura, inspección dimensional,y el testimonio de terceros puede ser organizado de acuerdo con el estándar seleccionadoLa disponibilidad y la redacción del certificado deben confirmarse antes de la cotización.

La sociedad de clasificación o la inspección independiente pueden estar disponibles para proyectos marinos o offshore cuando lo requiera el comprador y sea aceptado por la sociedad pertinente.Esto no debe interpretarse como una homologación automática de tipo o como si cada certificado enumerado se suministrara con cada pedido..

Disponible bajo petición y sujeto a los requisitos del proyecto / aceptación de la sociedad: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Puede utilizarse la carga mínima de ruptura indicada como WLL de la cadena?

A1: No. La carga mínima de ruptura es un valor de ensayo destructivo, mientras que WLL es la carga de servicio calificada por el fabricante bajo un factor de estándar y diseño definido.norma que rigeLa WLL final deberá figurar en la documentación aprobada y en la identificación del producto o de la honda.

P2: ¿Se pueden utilizar las cadenas de enlace medio y de enlace largo suministradas para el levantamiento aéreo?

A2: Solo después de que se haya confirmado la norma de elevación aplicable, el grado de conformidad 80, el WLL clasificado por el fabricante, el procedimiento de prueba, las tolerancias dimensionales y los accesorios compatibles.La norma ISO 3076 y la norma EN 818-2 se refieren específicamente a la cadena de enlace corto de grado 8.; no se debe suponer que las demás series de enlaces suministradas tengan la misma homologación de elevación.

P3: ¿Qué información se requiere para obtener una cotización fiable?

A3: Proporcionar la norma, la base de cumplimiento del grado 80, el tipo de cadena y el tamaño d × p, el WLL requerido, el conjunto de cadena suelta o de eslingas, el número de patas, la longitud efectiva, el ángulo de la eslingas, los ganchos y los eslabones maestros,entorno de funcionamiento, acabado, cantidad, ámbito de ensayo y certificado, destino de entrega y tiempo de entrega requerido.
