Cadena de tracción de la cubierta de la escotilla marina. Cadena de tracción de 11-30 mm.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Cadena de tablero de escotilla | Material: | Acero al carbono, etc. |
|---|---|---|---|
| Tratamiento superficial: | Pintado de negro | Estructura: | Cadenas de soldadura con trasero rápido |
| Característica: | Resistente al calor | Color: | Etc negro |
| Tamaño de cadena: | de 11 mm a 30 mm | Uso: | cadena de arrastre |
| Resaltar: | Cadena de acero del tablero de la portilla de carbono,Cadena pintada negra del tablero de la portilla |
||
Descripción de producto
Cadena de tiro para escotillas marinas | Cadena de arrastre soldada de 11-30 mm
Descripción del producto
La cadena de tiro para escotillas marinas es una cadena de eslabones abiertos soldada por chispa utilizada para transmitir fuerza de tracción en sistemas compatibles de escotillas de carga accionados por cadena. Pasa a través de la rueda de cadena original, la rueda de bolsillo, la guía o el dispositivo de tiro para mover la escotilla durante la apertura y el cierre. El uso típico incluye disposiciones de escotillas de rodadura de tipo arrastre y accionadas por cadena en buques graneleros y de carga general.
La selección de reemplazo debe basarse en la geometría completa del eslabón y la interfaz del sistema, no solo en el diámetro de la cadena. El diámetro de la cadena, el paso, el ancho interior, el ancho exterior, el grado del material, la carga de prueba, la carga de rotura, la longitud total, el número de eslabones y las conexiones de extremo deben verificarse con el dibujo del fabricante de la escotilla o una muestra original aprobada. Este producto es una cadena de accionamiento/tiro para escotillas; no es una cadena de ancla, cadena de amarre o cadena de elevación de propósito general.
Especificaciones rápidas
- Rango de tamaño de cadena: 11 a 30 mm → cubre el rango de reemplazo suministrado para diferentes disposiciones de accionamiento de escotillas.
- Paso del eslabón / longitud interior: 42 a 108 mm → debe coincidir con la geometría de la rueda de cadena o de bolsillo para evitar un acoplamiento deficiente.
- Ancho interior: 12.5 a 35 mm → afecta el espacio libre a través de guías, ruedas y componentes de conexión.
- Carga de prueba: 57 a 399 kN → referencia de carga de producción o aceptación; no es la carga de trabajo segura (SWL) de la cadena.
- Carga de rotura: 116 a 798 kN → valor de referencia mínimo de la tabla suministrada, sujeto al grado del material y a la base de prueba acordada.
- Masa aproximada: 2.39 a 18.22 kg/m → útil para el peso total de la cadena, manipulación, embalaje y cálculo de flete.
- Construcción: cadena de eslabones abiertos sin perno, soldada por chispa → la calidad de la soldadura del eslabón y la consistencia dimensional son controles de fabricación clave.
- Acabado estándar: pintado en negro → el color natural, galvanizado o recubrimientos específicos del proyecto requieren confirmación antes de la producción.
Parámetros técnicos principales
| Diámetro |
Interior Longitud |
Exterior Ancho |
Carga de prueba | Carga de rotura |
Aprox. Peso |
| mm | mm | mm | kN | kN | kg/m |
| 11 | 43 | 12.5 | 57 | 116 | 2.39 |
| 14(A) | 50 | 17 | 97 | 194 | 3.95 |
| 14(B) | 42 | 18 | 97 | 194 | 4.32 |
| 15 | 42 | 21 | 106 | 212 | 5.2 |
| 16(A) | 55 | 22 | 128 | 254 | 5.34 |
| 16(B) | 55 | 18 | 128 | 254 | 5.29 |
| 18(A) | 54 | 24 | 161 | 322 | 7.12 |
| 18(B) | 64 | 25 | 161 | 322 | 6.32 |
| 19 | 57 | 24 | 164 | 330 | 7.6 |
| 20(A) | 60 | 22 | 129 | 359 | 9.5 |
| 20(B) | 62 | 22 | 179 | 359 | 8.57 |
| 22(A) | 78 | 31 | 240 | 480 | 9.86 |
| 22(B) | 86 | 30 | 240 | 480 | 9.24 |
| 22(C) | 66 | 31 | 240 | 480 | 10.6 |
| 30 | 108 | 35 | 399 | 798 | 18.22 |
Guía de consulta y coincidencia de sistemas de escotillas
Paso 1: Proporcione el fabricante de la escotilla, el nombre del buque o el número de casco, el tipo de escotilla, el código de cadena original y el dibujo del sistema o muestra de cadena disponible.
Paso 2: Confirme el diámetro de la cadena, el paso, el ancho interior, el ancho exterior, la longitud total, el número de eslabones, los eslabones de extremo, los conectores y cualquier disposición de unión.
Paso 3: Confirme la carga de prueba requerida, la carga de rotura, el grado del material y la base de prueba. No utilice la carga de prueba o la carga de rotura como límite de carga de trabajo.
Paso 4: Confirme la compatibilidad con la rueda de cadena existente, la rueda de bolsillo, la guía, la unidad de accionamiento y la ruta de almacenamiento de la cadena antes de solicitar la cadena de reemplazo.
Paso 5: Confirme el acabado de la superficie, el entorno de corrosión, la práctica de lubricación y si se requiere suministro pintado en negro, color natural o galvanizado.
Paso 6: Indique la cantidad o longitud total, el embalaje, el alcance de la inspección y el certificado, el destino, el tiempo de entrega requerido y el requisito de clase.
Construcción de la cadena
Eslabones abiertos calibrados | Junta de eslabón soldada por chispa | Diámetro y paso de cadena controlados | Ancho interior y exterior definidos | Longitud de cadena continua | Eslabón de extremo o disposición de conexión opcional | Acabado pintado en negro o especificado por el proyecto
Ventajas de fabricación, verificación de carga y mantenimiento
- La soldadura por chispa proporciona una estructura de eslabón soldado continua; la alineación de la soldadura, el recorte y el área afectada por el calor deben controlarse bajo el proceso de fabricación aprobado.
- El diámetro de la cadena, el paso y el ancho del eslabón se verifican como una geometría coincidente porque el acoplamiento constante con la rueda de cadena es esencial para un movimiento suave de la escotilla.
- La trazabilidad del material y los requisitos de tratamiento térmico se pueden controlar por lote cuando se indica un grado de acero o nivel de resistencia específico en la especificación de compra.
- Se pueden organizar pruebas de carga de prueba y pruebas de carga de rotura destructivas de acuerdo con el plan de inspección y prueba acordado; la frecuencia de prueba y la base de aceptación deben confirmarse antes de la producción.
- La cadena de reemplazo debe verificarse junto con las ruedas de cadena, los bolsillos, las guías y los conectores en busca de corrosión, desgaste anormal, desajuste de paso o superficies de acoplamiento dañadas.
- La inspección de rutina debe centrarse en el desgaste de la corona del eslabón, la pérdida por corrosión, los eslabones doblados, las áreas de soldadura agrietadas, la deformación local y el alargamiento acumulado del paso.
Atributos personalizados
- Función del producto: Cadena de accionamiento / tiro para escotillas → transmite fuerza de tracción en un mecanismo de apertura y cierre compatible.
- Tamaño de la cadena: 11 / 14 / 15 / 16 / 18 / 19 / 20 / 22 / 30 mm → seleccionar por geometría completa del eslabón y dibujo del sistema.
- Geometría del eslabón: Múltiples configuraciones A / B / C → el mismo diámetro de cadena puede tener diferente paso, ancho y masa.
- Material: Acero al carbono → se pueden discutir grados como 20Mn2, 20MnV u otros, pero deben confirmarse en la especificación del pedido.
- Método de fabricación: Eslabones soldados por chispa → la calibración dimensional y la calidad de la soldadura son puntos de inspección clave.
- Tratamiento de superficie: Pintado en negro como base de suministro → el color natural, galvanizado normal o galvanizado en caliente es específico del proyecto.
- Datos de carga: Carga de prueba y carga de rotura → valores de calificación, no SWL o WLL.
- Forma de suministro: Longitud cortada, bucle completo o ensamblaje de cadena específico del sistema → los herrajes de extremo y el método de unión deben definirse.
- Embalaje: Caja de madera, cartón, tambor o paleta → seleccionado por longitud de cadena, masa unitaria, acabado y método de transporte.
Cómo funciona
La unidad de accionamiento aplica fuerza de tracción → la cadena se acopla a la rueda de cadena / disposición de bolsillo → el movimiento eslabón por eslabón transfiere la fuerza a lo largo de la ruta de la cadena → la escotilla rueda o se desplaza a través de su secuencia de apertura o cierre diseñada → la cadena regresa a la disposición de almacenamiento o guía
Aplicaciones
Sistemas de escotillas de carga accionados por cadena | Disposiciones de escotillas de tipo arrastre | Sistemas de tiro de escotillas de rodadura lateral | Proyectos de reemplazo de escotillas de rodadura | Buques graneleros | Buques de carga general | Reparación y modernización de buques
Inspección, pruebas y documentación
Se pueden organizar inspección dimensional, pruebas de carga de prueba, pruebas de carga de rotura, certificados de material y documentación de prueba del fabricante de acuerdo con la especificación de compra. La inspección de clasificación está disponible bajo pedido y está sujeta a las reglas de la sociedad aplicable, el alcance de prueba aprobado y la asistencia de inspección.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

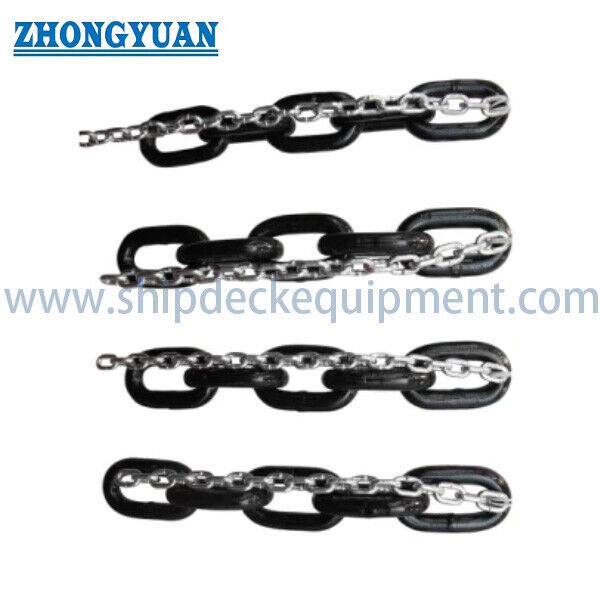

Dibujo y fotos
Preguntas frecuentes
P1: ¿Qué información se requiere para reemplazar una cadena de escotilla existente?
R1: Proporcione el fabricante o código de cadena original, diámetro de la cadena, paso, ancho interior y exterior, longitud total o número de eslabones, conexión de extremo, cargas requeridas y un dibujo o muestra representativa. También se debe verificar el estado de la rueda de cadena y la guía.
P2: ¿Se puede utilizar la carga de prueba o la carga de rotura como SWL de la cadena?
R2: No. La carga de prueba y la carga de rotura son referencias de prueba o resistencia. No son un límite de carga de trabajo. El diseñador del sistema de escotillas o el fabricante del equipo original deben definir la carga operativa y el margen de diseño requerido.
P3: ¿Se puede mezclar una sección de cadena nueva con una cadena existente desgastada?
R3: Solo después de la confirmación de ingeniería. La cadena usada puede tener corrosión, desgaste y alargamiento del paso que causan un acoplamiento desigual de la rueda de cadena. El reemplazo completo de la cadena o una sección verificada y coincidente es normalmente más seguro que una instalación mixta no evaluada.
