Cadena de Pesca Soldada para Arrastre y Acuicultura | Eslabón Corto, Mediano y Largo

Cadena de pesca soldada para el arrastre y la acuicultura. Enlace corto, medio y largo.

Resumen del producto

La cadena de pesca soldada es una cadena de acero de enlace redondo utilizada como componente estructural y de desgaste en artes de pesca comerciales, redes de arrastre, matrices de cadenas, conjuntos de contacto con el suelo,sistemas de ponderación de las redes de pesca, y equipos de acuicultura seleccionados. Se suministra en configuraciones de enlace corto, medio y largo para que el comprador pueda equilibrar la resistencia, la masa por metro, el espacio libre del enlace interno,espacio de fijación, y la forma en que la cadena interactúa con las redes, grilletes, giratorios, cuerdas y otros componentes de los artes de pesca.

Este producto debe seleccionarse a partir de la disposición real de las artes de pesca y no solo del diámetro de la cadena.ancho exterior, longitud total, accesorios de extremo, carga mínima de ruptura, grado del material, estado de tratamiento térmico, acabado de la superficie, entorno de desgaste y documentos de inspección.La carga mínima de ruptura indicada es un valor de la fuerza de ruptura de la cadena; no es un límite de carga de trabajo, carga de trabajo segura o capacidad de elevación.

Configuración del producto

• Enlace corto (SL): paso compacto y mayor masa por metro → útil cuando se prefiere un perfil de cadena denso, movimiento controlado y espacio libre interno limitado.
• Enlace medio / medio (ML): tono y peso intermedios → equilibran la flexibilidad de la cadena, el espacio libre de los componentes, la masa y la conveniencia de la fijación.
• Enlace largo (LL): más anchura y menor masa por metro para el mismo diámetro → proporciona más espacio interno para grilletes, giratorios, conectores, redes u otros accesorios de artes de pesca.
• Longitudes estándar y disposición de los extremos: suministrados en longitudes cortadas, bobinas, paquetes, conjuntos o secciones específicas del proyecto → los enlaces finales y los accesorios deben confirmarse antes de la producción.
• Opciones de material: acero aleado de alta resistencia, acero al carbono,o acero inoxidable puede ser discutido → la tabla de carga de ruptura publicada no puede aplicarse a diferentes grados de materiales sin una verificación separada.
• acabado de la superficie: autocolor, pintado, electro galvanizado, galvanizado en caliente o recubrimiento específico del proyecto → la selección del acabado depende de la exposición al agua de mar, la abrasión, la vida útil requerida,y tolerancia dimensional.

Datos clave de selección

• Diámetro nominal: 7×28 mm en el rango suministrado → controles de la sección transversal del enlace, masa de la cadena, compatibilidad del conector y fuerza de ruptura potencial.
• Punto de enlace: 21-150 mm según el tipo y el diámetro → afecta a la flexibilidad, al espacio libre interno, al comportamiento de contacto y al número de enlaces por metro.
• Ancho interior: 10 ‰ 44 mm en la tabla suministrada → debe acomodar grilletes, giratorios, cuerdas, accesorios de red y enlaces adyacentes sin ataduras.
• Ancho exterior: 25,5×103 mm en la tabla suministrada → afecta al espacio, al espacio libre a través de las guías, a la densidad de embalaje y a la interacción con la disposición de los artes de pesca.
• Peso de la unidad: 0,82 ∼ 14,41 kg/m → admite el cálculo del peso total del engranaje, la planificación de manejo, la estimación de carga y el diseño de contacto con el fondo marino.
• Carga mínima de ruptura: 60 ∼ 980 kN en la tabla suministrada → referencia de ensayo destructivo y no carga de funcionamiento admisible.
• Calidad del material: Para confirmar → la fuerza de rotura depende del grado de acero, la calidad de la soldadura, el tratamiento térmico, la geometría del enlace y el método de ensayo.
• Función prevista: artes de pesca / arrastre / acuicultura → elevación, manipulación de personal, remolque de buques y amarre de buques requieren normas y certificaciones separadas.

Principales parámetros técnicos

Cómo seleccionar el enlace corto, medio o largo

• Elegir enlaces cortos donde la geometría compacta, una mayor masa de cadena por metro, un movimiento interno reducido y una estrecha interacción con la red o el conjunto de contacto con la tierra sean prioridades.
• Elegir el enlace medio cuando la aplicación necesite un equilibrio práctico entre la masa de la cadena, la flexibilidad, el espacio libre interno y la compatibilidad con los accesorios.
• Elegir el enlace largo donde es importante una masa menor por metro y un espacio de sujeción más grande, especialmente cuando los grilletes, giratorios, conectores, redes o componentes reemplazables deben pasar a través del enlace.
• Verifique el rodamiento y la articulación del conector. Un conector que se ajuste a través del enlace aún puede unirse, aplicar carga lateral o crear un pequeño radio de contacto que reduzca el rendimiento del ensamblaje.
• Confirmar la trayectoria completa de la carga. La fuerza de la cadena por sí sola no determina la capacidad de los eslabones finales, grilletes, giratorios, accesorios de red, accesorios soldados o el conjunto completo de artes de pesca.

Material, soldadura y tratamiento térmico

Las cadenas de pesca se fabrican normalmente a partir de barras redondas de acero formadas en eslabones y cerradas mediante un proceso de soldadura controlado, como la soldadura por botones.la vía de fabricación puede incluir la eliminación del flash de soldaduraLa calidad del material y la condición de tratamiento térmico deben estar vinculadas a la carga mínima de ruptura requerida.

• Acero de aleación de alta resistencia: normalmente se prefiere cuando la relación diámetro-resistencia especificada requiere un grado de cadena tratado térmicamente.
• Acero de carbono: adecuado para aplicaciones generales de pesca o redes sólo cuando su grado, soldabilidad, tratamiento térmico y carga de ruptura verificada cumplan con los requisitos del proyecto.
• Acero inoxidable: seleccionado por su resistencia a la corrosión en determinados entornos; el grado, el estado de soldadura, la resistencia, el riesgo de molestias y el precio deben confirmarse por separado.
• La sustitución del material no preserva automáticamente la carga de ruptura de la tabla.
• La declaración original de "resistente al calor" no debe utilizarse como una característica general del producto.y revisión de las solicitudes.

Finalización de la superficie y protección contra la corrosión

• Galvanizado en caliente: proporciona un recubrimiento de zinc más grueso para la protección contra la corrosión marina, pero el espesor del recubrimiento, el ajuste del enlace, el área de soldadura y los efectos de las propiedades mecánicas deben controlarse.
• Electro-galvanizado: proporciona un acabado de zinc más delgado y uniforme, normalmente con menor tolerancia a la corrosión a largo plazo que el galvanizado en caliente.
• acabado pintado o revestido: permite la identificación y la protección inicial contra la corrosión; se debe esperar abrasión en las zonas de contacto con el fondo marino y las zonas de acoplamiento.
• Autocolor / acabado negro: adecuado cuando no se requiere recubrimiento o cuando la cadena recibirá un tratamiento específico del proyecto después del montaje.
• acabado de acero inoxidable: decapado, pasivación, pulido u otro acabado pueden especificarse según el grado y el entorno de servicio.
• Los intervalos de inspección deben tener en cuenta la pérdida de corrosión, el desgaste de enlace a enlace, el estado de la soldadura, la deformación, las grietas y el daño de la capa.

Control de calidad y pruebas

• Verificación de la materia prima → confirmación del grado de acero, número de calor, composición química y documentación de propiedades mecánicas.
• Inspección dimensional → comprobar el diámetro nominal, el paso, el ancho interior, el ancho exterior, la forma del enlace y la tolerancia de longitud.
• Inspección de la soldadura → examinar la ubicación de la soldadura, la eliminación del destello, la alineación, las indicaciones de la superficie y la geometría del enlace.
• Control del tratamiento térmico → registro del ciclo del horno, identificación del lote, dureza y resultados de ensayos mecánicos cuando se especifican los grados de alta resistencia.
• Pruebas mecánicas → Pruebas de prueba de carga, de tracción y de carga mínima de ruptura pueden organizarse por lote o muestra de acuerdo con la especificación acordada.
• Trazabilidad y marcado → identificar el tipo, el tamaño, el grado, el lote, la longitud, el acabado y la referencia del documento de ensayo cuando sea necesario.
• Documentación final → el certificado de prueba del fabricante, el certificado de material, el informe de dimensiones, el informe de revestimiento y los registros de testigos de terceros están disponibles de acuerdo con el alcance del pedido.

Aplicaciones en pesca y acuicultura

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

Las referencias de la FAO a las artes de pesca describen el uso de cadenas en los arreglos de las redes de arrastre con vigas y en las matrices de cadenas, en las que la cadena interactúa directamente con el fondo marino y la red de pesca.Por consiguiente, el diseñador de los artes de pesca debe seleccionar el tipo y el tamaño de la cadena final en función de la velocidad de remolque., el estado del fondo marino, la masa de los artes, el desgaste, las especies objetivo, la potencia del buque y las normas locales de pesca.

Guía de selección e investigación

Paso 1: Proporcionar la solicitud: cadena de arrastre, cadena de tickler, matriz de cadena, cuerda de tierra, peso neto, equipo de acuicultura u otra disposición de artes de pesca.

Paso 2: Confirmar el tipo de enlace, el diámetro nominal, el paso, el ancho interior, el ancho exterior, la longitud requerida, el número de secciones y la cantidad total.

Paso 3: Indicar la carga mínima de ruptura requerida, la carga de diseño, el factor de seguridad o la regla de selección, la carga cíclica esperada, el contacto con el fondo marino, la abrasión y el entorno de corrosión.

Paso 4: Confirmar el grado del material, el estado del tratamiento térmico, el acabado de la superficie, el color, la tolerancia dimensional y si los accesorios deben atravesar o articularse dentro de los enlaces.

Paso 5: Proporcionar las disposiciones y accesorios de los extremos: enlaces de extremos ampliados, grilletes, giratorios, conectores, anillos, accesorios soldados, etiquetas de identificación o secciones de red ensambladas.

Paso 6: Confirmar el ensayo, el certificado, el testigo de un tercero, el método de embalaje, el destino, el tiempo de entrega y el dibujo o muestra de referencia, si está disponible.

Embalaje y entrega

• Las longitudes de corte o los conjuntos deben etiquetarse por tipo, diámetro, longitud, lote y cantidad para reducir la mezcla durante la instalación.

• Las opciones de embalaje incluyen cajas de contrachapado, cajas de madera, bolsas de tejido o nylon, tambores de acero, paquetes y palets según el tamaño de la cadena, el recubrimiento, el destino y el método de manejo.

• Las cadenas galvanizadas o revestidas deben estar envasadas para limitar los daños por impacto, la retención de agua y la abrasión del revestimiento durante el almacenamiento y el transporte marítimo.

• Las secciones pesadas de la cadena requieren un peso del paquete confirmado, puntos de elevación, acceso a la carretilla elevadora y disposiciones de descarga seguras.

Certificaciones y documentación

La certificación ISO 9001, cuando sea válida, se aplica al sistema de gestión de calidad del proveedor y no es una norma de resistencia del producto.El marcado CE solo se aplica cuando la cadena está sujeta a legislación específica de la UE y se ha completado la evaluación de la conformidad requerida.BV u otro organismo de inspección externo sólo podrán presenciar pruebas o expedir documentos dentro del ámbito de inspección acordado.

Clasificación / inspección por parte de terceros: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS y el certificado de prueba del fabricante pueden organizarse de acuerdo con los requisitos del proyecto, la especificación del producto,alcance del ensayo, y la aceptación por parte del comprador.

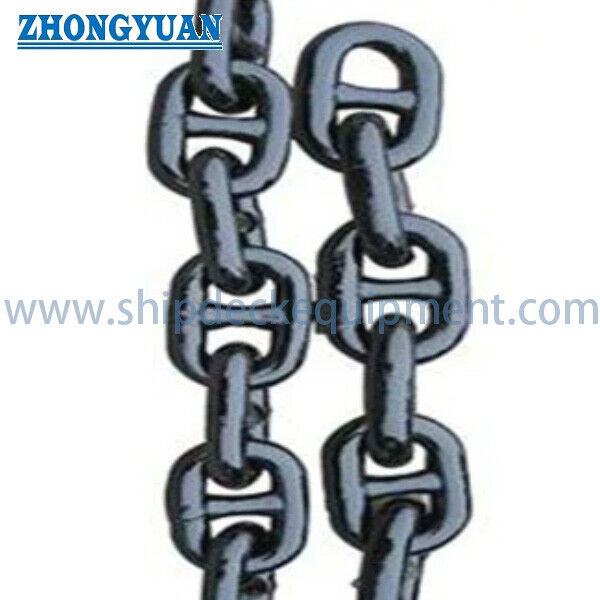

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es la carga mínima de ruptura de la cadena una carga de trabajo segura?

A1: No. La carga mínima de ruptura es la fuerza a la que se requiere que una muestra de ensayo resista o falle en un ensayo de tracción definido.El diseñador de los artes de pesca deberá establecer la carga de diseño admisible utilizando el factor de seguridad requerido., fatiga, desgaste, corrosión, carga dinámica y capacidad de montaje completa.

P2: ¿Qué tipo de eslabón es mejor para los artes de pesca?

A2: el enlace corto proporciona un perfil de cadena compacto y más pesado, el enlace medio proporciona un equilibrio de masa y espacio libre, y el enlace largo ofrece una menor masa por metro y más espacio de sujeción.La elección correcta depende de la disposición de la red, conectores, contacto con tierra, peso requerido, flexibilidad y patrón de desgaste.

P3: ¿Se puede utilizar esta cadena de pesca para levantar, remolcar o amarre?

R3: No sólo en base a esta tabla. Las cadenas de elevación, remolque y amarre requieren sus propios estándares de diseño, grado, pruebas de prueba, marcado, certificados y aprobación de aplicación.El valor de la carga de ruptura de la cadena de pesca no debe convertirse directamente en un WLL de elevación., remolque SWL, o capacidad de amarre.
