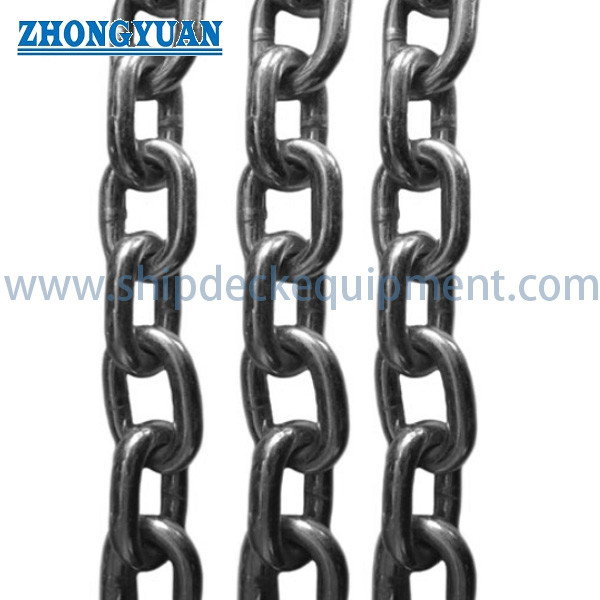

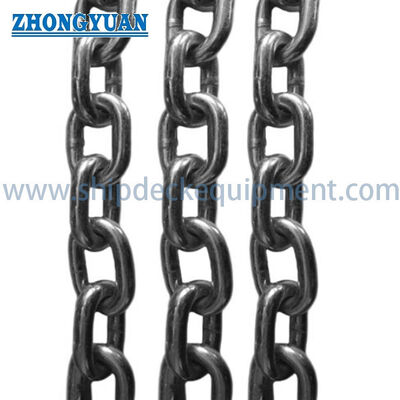

Cadena de pesca de eslabones cortos Grado 80 | Cadena de arrastre de acero aleado tratado térmicamente de 7-20 mm

Cadena de eslabón corto Grado 80 para pesca | Acero aleado tratado térmicamente de 7-20 mm para cadena de arrastre

Descripción general del producto

La cadena de eslabón corto Grado 80 para pesca es una cadena compacta de acero aleado soldada, suministrada para pesca comercial y ensamblajes de aparejos de arrastre donde se requieren geometría de eslabón controlada, alta fuerza de rotura mínima, resistencia al desgaste y conexión confiable con aparejos de pesca compatibles. Los tamaños listados utilizan un paso corto de aproximadamente tres veces el diámetro de la barra, lo que ayuda a mantener la cadena compacta y a reducir el movimiento excesivo de los eslabones dentro de la disposición del aparejo de pesca.

Esta página cubre el rango verificado de 7 × 21 mm a 20 × 60 mm en la tabla de parámetros suministrada. La selección debe basarse en el diámetro de la cadena, el paso, el ancho interior y exterior, la masa por metro, la fuerza de rotura mínima, la longitud terminada requerida, las conexiones finales, el uso de pesca y la exposición a la corrosión. La cadena de pesca Grado 80 no debe describirse como una cadena de elevación certificada, cadena de ancla o cadena de amarre, a menos que se haya acordado un estándar aplicable, un programa de pruebas de carga, un sistema de marcado y un alcance de certificado por separado.

Especificaciones rápidas

• Tipo de producto: Cadena soldada de eslabón corto para pesca → geometría de cadena compacta para pesca comercial y ensamblajes de aparejos de arrastre.
• Rango de tamaño listado: 7 × 21 a 20 × 60 mm → seis tamaños verificados con diámetros de barra nominales de 7 a 20 mm.
• Material: Acero aleado tratado térmicamente → se deben confirmar el grado del material, la composición química, el estado del tratamiento térmico y el rango de dureza.
• Fuerza de rotura mínima: 53 a 440 kN → valor de selección por lote para cadena nueva recta probada en tensión directa; no es la carga de servicio permitida.
• Masa por metro: 1,09 a 8,85 kg/m → útil para calcular el peso del aparejo, la carga de manipulación, la masa de envío y la cantidad total de cadena.
• Geometría de eslabón corto: Paso aproximadamente 3d → soporta un enrutamiento compacto y compatibilidad con grilletes, giratorios, anillas o accesorios de aparejos de pesca especificados.
• Acabado superficial: Desnudo, ennegrecido, pintado u otro recubrimiento aprobado → se deben considerar la exposición marina, la abrasión, el espesor del recubrimiento y el ajuste dimensional.
• Base de suministro: Longitudes cortadas, longitudes continuas, accesorios finales, marcado, documentación de prueba e inspección de terceros según el alcance del pedido confirmado.

Parámetros técnicos principales

Geometría de la cadena y ajuste de conexión

• El tamaño nominal se expresa como diámetro de barra d × paso p. Todos los seis tamaños listados utilizan p = 3d, que es la geometría compacta definitoria utilizada en esta página.
• El ancho interior controla si los grilletes, anillas, giratorios, ganchos, conectores u otros componentes del aparejo de pesca pueden entrar y articularse sin atascarse.
• El ancho exterior afecta el espacio libre a través de guías, compartimentos, cajas de cadena, rodillos, aparejos de red y otros equipos circundantes.
• Los accesorios compatibles deben seleccionarse por el diámetro real del pasador, el ancho de la mandíbula, el requisito de articulación y la clasificación de carga, en lugar de solo por el diámetro nominal de la cadena.
• La cadena no debe torcerse, cargarse lateralmente a través de un eslabón, doblarse bruscamente sobre un radio inadecuado o conectarse a través de un accesorio subdimensionado.
• Si se requiere que la cadena pase a través de una rueda de compartimento, un cabrestante, un accionamiento calibrado o una guía especial, la tolerancia dimensional y el requisito de calibración deben confirmarse por separado.

Uso de pesca, desgaste y vida útil

• La cadena de pesca comercial está expuesta a movimientos repetidos, impactos, abrasión, agua salada, contacto con la cubierta y contaminación de las operaciones de pesca. La selección debe tener en cuenta el uso real en lugar de solo la fuerza de rotura mínima.
• Los eslabones cortos proporcionan una forma de cadena compacta y relativamente estable, pero el desgaste puede concentrarse en las zonas de contacto entre eslabones y en los puntos de conexión con grilletes, anillas, giratorios o accesorios de red.
• El diseño debe evitar el roce continuo sobre bordes de acero afilados, la carga de impacto excesiva, la torsión severa y la carga desequilibrada entre las patas de cadena paralelas.
• Los intervalos de inspección deben reflejar las horas de operación, el ciclo de captura, el contacto con el fondo marino, la exposición a la corrosión y el desgaste observado. Los eslabones alargados, agrietados, doblados, profundamente corroídos o desgastados localmente deben retirarse de servicio.
• Los criterios de jubilación, la pérdida de diámetro permitida, el límite de alargamiento y la política de reparación deben seguir el procedimiento de aparejos de pesca del comprador o el estándar de producto acordado. La cadena tratada térmicamente dañada no debe soldarse en campo sin un procedimiento de fabricante aprobado.
• La cadena perdida en el mar puede convertirse en equipo de pesca abandonado. Las longitudes terminadas, la seguridad de la conexión, el marcado, la inspección y los procedimientos de recuperación deben coordinarse con las prácticas de gestión de aparejos del operador de la embarcación.

Material, soldadura y tratamiento térmico

• La barra de acero aleado proporciona la base de resistencia y tenacidad para el rendimiento Grado 80, pero la composición exacta del acero y el requisito de limpieza deben indicarse en la especificación de compra.
• Cada eslabón se forma y se suelda eléctricamente antes del tratamiento térmico final en la producción típica de cadenas Grado 80. La ruta del proceso real y la calificación del equipo deben confirmarse con el proveedor.
• El temple y revenido se utilizan comúnmente para cadenas de aleación Grado 80 para obtener el equilibrio requerido de resistencia, tenacidad, ductilidad y resistencia al desgaste.
• La calidad de la zona de soldadura es crítica porque la soldadura del eslabón forma parte de la trayectoria de carga de tracción directa. El control del proceso, la inspección visual, las comprobaciones dimensionales y las pruebas mecánicas deben cubrir tanto el material base como los eslabones soldados.
• El término "resistente al calor" no debe utilizarse como una afirmación de servicio general. Las temperaturas máximas y mínimas de funcionamiento y cualquier reducción de carga después de la exposición al calor requieren confirmación contra el estándar de producto aplicable.
• El calentamiento en campo, el corte con llama, la soldadura incontrolada o el enderezamiento en caliente pueden cambiar las propiedades tratadas térmicamente y no deben realizarse sin aprobación técnica por escrito.

Protección superficial para servicio de pesca marina

• La cadena desnuda o pulida conserva las dimensiones originales del eslabón, pero proporciona una protección limitada contra la corrosión y, por lo tanto, requiere un almacenamiento, mantenimiento e inspección adecuados.
• Los acabados ennegrecidos o pintados proporcionan una protección temporal económica y una fácil identificación visual, aunque la abrasión en los puntos de contacto entre eslabones eliminará progresivamente el recubrimiento.
• El recubrimiento rociado se puede discutir cuando se definen el sistema de recubrimiento, el espesor de la película seca, la flexibilidad, la resistencia al impacto y el efecto en los espacios de conexión.
• La galvanización en caliente y el electroplateado no se presentan como acabados estándar Grado 80 en esta página. La cadena de aleación tratada térmicamente puede verse afectada por el decapado, el plateado, la temperatura de galvanización o la degradación relacionada con el hidrógeno.
• Cualquier cadena de pesca Grado 80 galvanizada o plateada requiere un proceso aprobado por el fabricante, revisión dimensional, verificación posterior al tratamiento y confirmación de que los valores de fuerza de rotura declarados siguen siendo válidos.
• El acabado seleccionado debe indicarse con el color, el grado de preparación, el espesor del recubrimiento, el método de reparación, la protección del embalaje y cualquier área de contacto o identificación sin recubrimiento.

Control de calidad y documentación de pruebas

• El control del material entrante puede incluir la verificación del grado de acero, la identificación de calor/lote, la composición química y la revisión del certificado de material.
• El control de producción debe cubrir el diámetro de la barra, el paso, el ancho interior, el ancho exterior, la forma del eslabón, la posición de la soldadura, la condición de la superficie y la longitud terminada.
• Los registros de tratamiento térmico y las comprobaciones de dureza se pueden incluir cuando sea necesario para demostrar la consistencia del proceso.
• Las pruebas de carga, las pruebas de rotura de muestras, las pruebas de flexión, la medición de alargamiento, las pruebas de fatiga o el examen metalográfico deben ser especificados por el comprador o el estándar de producto aplicable.
• La fuerza de rotura mínima suministrada es un valor de prueba destructiva, no una carga de prueba operativa. El método de prueba, la cantidad de muestra, la frecuencia de prueba y los criterios de aceptación deben acordarse antes de la cotización.
• La documentación puede incluir el certificado del fabricante, el certificado de material, el informe de inspección dimensional, el informe de prueba de lote, el registro de tratamiento térmico y el informe de inspección de terceros según el pedido.

Guía de selección y consulta

Paso 1: Confirme la posición de aplicación dentro del aparejo de pesca, como aparejo de arrastre, conexión de aparejo de red, disposición de lastre, ensamblaje de manipulación en cubierta u otro uso definido en el dibujo.

Paso 2: Confirme el tamaño nominal d × p, la longitud terminada requerida, la cantidad, la masa de la cadena, la fuerza de rotura mínima y el factor de seguridad o diseño del proyecto.

Paso 3: Proporcione todos los accesorios de acoplamiento y los espacios libres: diámetro del pasador del grillete, ancho de la mandíbula, dimensiones de la anilla o giratorio, grado del conector y cualquier limitación de guía, rodillo, rueda de compartimento o estiba.

Paso 4: Confirme el grado del material, el tratamiento térmico, la temperatura de funcionamiento, el entorno de corrosión, el acabado superficial requerido, el color, el espesor del recubrimiento y el embalaje.

Paso 5: Confirme las pruebas y la documentación: certificado de material, prueba de carga, prueba de rotura de lote, prueba de fatiga, informe dimensional, inspección de terceros, marcado y trazabilidad.

Paso 6: Proporcione el tipo de embarcación pesquera, el dibujo del aparejo, las fotos, la longitud de entrega requerida, los accesorios finales, el destino, el tiempo de entrega y si la cadena es para aparejo nuevo o reemplazo de una cadena existente.

Atributos personalizados

• Tipo de cadena: Cadena soldada de eslabón corto para pesca → esta página cubre solo la geometría compacta de paso 3d.
• Grado: 80 → el estándar aplicable exacto, la especificación del acero aleado y los requisitos de propiedades mecánicas deben confirmarse.
• Tamaños nominales: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → seleccionar por carga, peso del aparejo y compatibilidad de accesorios.
• Fuerza de rotura mínima: 53-440 kN → se aplica a cadena nueva bajo la prueba de tensión directa acordada; no es una carga de servicio ni una capacidad de carga de trabajo (WLL) de elevación.
• Factor de seguridad/diseño: Mínimo 4 indicado por el proveedor → la carga operativa permitida final debe ser establecida por el diseñador del aparejo de pesca y el procedimiento operativo aprobado.
• Acabado superficial: Desnudo / ennegrecido / pintado / recubrimiento personalizado aprobado → la galvanización o el plateado requieren confirmación técnica por separado.
• Longitud y accesorios finales: Bajo pedido → proporcione la longitud cortada, el número de piezas, la disposición del eslabón final, los conectores y la tolerancia de longitud permitida.
• Documentación: Según especificación de compra → el certificado QMS del proveedor, los informes de prueba del producto y la inspección de terceros son documentos separados.

Cómo funciona

La carga del aparejo de pesca entra a través de un conector compatible → los eslabones cortos compactos transmiten la fuerza de tracción directa a través de la cadena de acero aleado soldada → la masa y la geometría de la cadena contribuyen a la disposición del aparejo especificada → la conexión final transfiere la carga al siguiente componente del aparejo de pesca

Aplicaciones

Aparejos de pesca comercial | Ensamblajes de aparejos de arrastre | Aparejos de red y posiciones de lastre | Conexiones de aparejos de cubierta de embarcaciones pesqueras | Equipos de acuicultura aprobados por el diseñador del sistema | Cadena de reemplazo que coincide con un dibujo existente

Certificaciones y documentación

La certificación ISO 9001 se refiere al sistema de gestión de calidad del proveedor y no es un certificado de producto por sí sola. La documentación CE se aplica solo cuando la cadena se coloca en el mercado de la UE dentro del alcance de la legislación aplicable y ha completado la evaluación de conformidad requerida. SGS u otro tercero puede realizar inspecciones o pruebas cuando se incluyan en la orden de compra. El tipo de certificado, el estándar, el alcance de la prueba, el marcado y la organización emisora deben confirmarse antes de la cotización.

Documentación disponible según pedido: Certificado QMS ISO 9001 del proveedor | Certificado de material | Certificado del fabricante | Informe dimensional y de fuerza de rotura por lote | Registro de tratamiento térmico | Informe de inspección de terceros o prueba SGS | Declaración CE y documentos de apoyo solo cuando sea legalmente aplicable

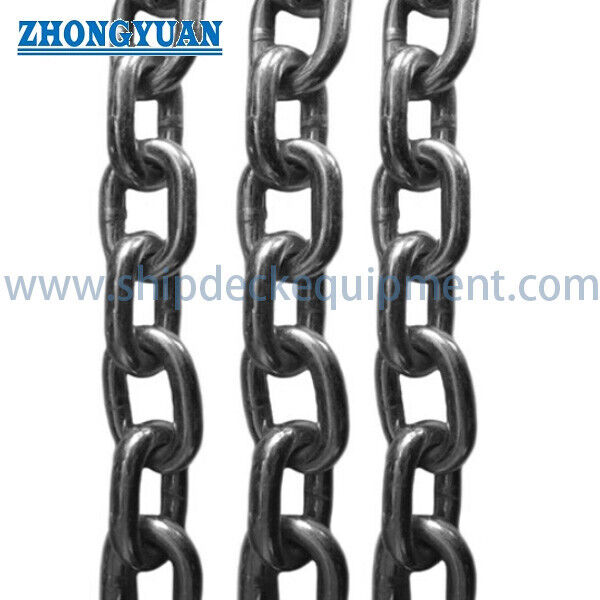

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto de la cadena de pesca Grado 80?

R1: Seleccione la cadena según la carga requerida del aparejo de pesca, el factor de diseño del proyecto, la fuerza de rotura mínima, el peso de cadena requerido, las dimensiones del eslabón, la longitud terminada y la compatibilidad con cada conector y guía. No seleccione solo por diámetro, y no trate la fuerza de rotura mínima como la carga operativa permitida.

P2: ¿Es esta cadena adecuada para elevación aérea?

R2: No automáticamente. Esta página es para cadena de pesca comercial. El uso para elevación requiere un estándar de cadena de elevación confirmado por separado, una capacidad de carga de trabajo certificada, un régimen de prueba de carga, marcado, trazabilidad, componentes de elevación compatibles y documentación CE o regulatoria aplicable. La tabla de cadena de pesca suministrada por sí sola no establece el cumplimiento de elevación.

P3: ¿Se puede galvanizar en caliente o electrogalvanizar la cadena de pesca Grado 80?

R3: Solo después de la confirmación técnica por parte del fabricante de la cadena. El decapado, el plateado y la galvanización pueden afectar el acero aleado tratado térmicamente y pueden cambiar las dimensiones o el rendimiento mecánico. El proceso, las medidas de control de hidrógeno, las pruebas posteriores al tratamiento y la validez continua de la fuerza de rotura mínima deben confirmarse antes del suministro.
