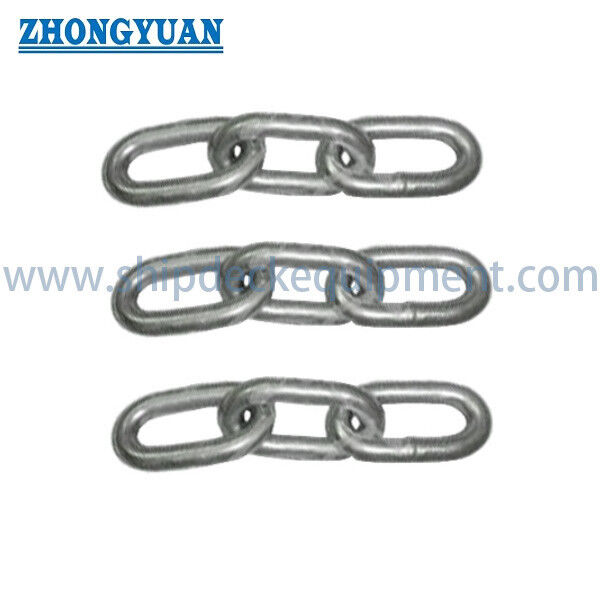

Cadenas de enlace estándar coreano. Enlace corto y largo soldado para uso industrial y marino.

Enlace estándar coreano. Enlace corto y largo soldado para la industria.Yo...y Uso marino

Resumen del producto

La cadena de enlaces estándar de Corea es una cadena de enlaces redondos soldados de uso general suministrada en patrones de enlaces cortos y largos para aplicaciones industriales, marinas, agrícolas y relacionadas con la pesca.Cada eslabón cerrado está formado por acero redondo y soldado con una culata de flashLa selección se basa en el tamaño nominal, el diámetro real del material, la longitud del enlace interior, el ancho interior, la longitud de la pieza suministrada, el acabado y el entorno de funcionamiento previsto.

La gama suministrada abarca los tamaños nominales de 319 mm, las longitudes estándar de piezas de 10, 15 o 30 m y los pesos aproximados de piezas de 4,50-78,28 kg.El estándar coreano se trata en esta página como una serie de dimensiones comerciales porque no hay un número estándar específico de KSLa cadena no debe ser especificada para elevación, elevación, suspensión de personal, remolque,amarre o fijación de carga, a menos que sea de un tipo de cadena homologado por separado, el límite de carga de trabajo, el ensayo de resistencia y la fuerza mínima de ruptura se confirman por escrito.

Especificaciones rápidas

• Forma del producto: cadena de enlace redondo soldada → cadena flexible de uso general en lugar de cadena de rodillos o cadena de transmisión de enlace giratorio.
• Modelos de enlace: enlace corto y enlace largo → seleccionar de acuerdo con la compacidad, la articulación, el espacio libre de fijación y la geometría de aplicación.
• Rango de dimensiones nominales: 319 mm → el diámetro real del material en la tabla suministrada oscila entre 3,0 y 19,0 mm.
• longitud de la pieza estándar: 10 m, 15 m o 30 m dependiendo del tamaño → útil para la bobina, el haz, el carrete y la planificación de la longitud de corte del proyecto.
• Construcción: los enlaces redondos de acero formados con cierre soldado con llave → la consistencia de la soldadura y la eliminación de la aberración son puntos clave de inspección.
• Finalización de la superficie: electro-galvanizado según lo suministrado → el grosor del revestimiento, el entorno de corrosión y cualquier acabado alternativo deben confirmarse antes de la cotización.
• Peso aproximado de la pieza: 4,50 ¢ 78,28 kg → soporta el embalaje, la manipulación, el transporte y los cálculos de inventario.
• Clasificación de la carga: WLL, carga de prueba y fuerza mínima de ruptura no proporcionada → en esta página no se clasifica la cadena como cadena de elevación, remolque o de sujeción a la carga.

Principales parámetros técnicos

Selección de enlace corto versus enlace largo

• Patrón de enlace corto: proporciona un tono más compacto y un espaciamiento de enlace más cercano → útil cuando se prefiere un movimiento controlado de la cadena, un almacenamiento compacto o una longitud de apertura reducida.
• Patrón de enlace largo: proporciona una apertura interna más grande y menos enlaces en una longitud dada → útil cuando es importante el espacio libre de la fijación, el enganche o el paso de un accesorio a través del enlace.
• La selección debe tener en cuenta las dimensiones del gancho de acoplamiento, de la cadena, del alfiler, de la rueda dentada o de la guía, las cuales por sí solas no confirman la compatibilidad con una transmisión accionada o con un sistema de transporte calibrado.

Guía de selección e investigación

Paso 1: Confirmar la geometría del enlace corto o largo y seleccionar el tamaño nominal exacto, el diámetro del material, la longitud interior y la anchura interior del cuadro.

Paso 2: Indicar la aplicación: conexión general, barrera, suspensión, arrastre, transportador auxiliar, equipo de pesca/red, uso agrícola o servicio de servicios marítimos.

Paso 3: Confirmar si la cadena no está calificada para carga o si requiere una WLL documentada, carga a prueba, fuerza mínima de rotura, grado de la cadena, tratamiento térmico o rendimiento de fatiga.

Paso 4: especificar el grado del material y el entorno de corrosión, confirmar el acero al carbono o al acero inoxidable, los requisitos de electro-galvanizado, el grosor del revestimiento y cualquier exposición al agua salada.

Paso 5: Confirmar la longitud suministrada, el número de piezas, la tolerancia de longitud de corte, la disposición de los enlaces finales, los accesorios de unión y el método de embalaje, como bobina, paquete, carrete, tambor o paleta.

Paso 6: Indique el alcance de la inspección y la documentación, la cantidad, el destino y el tiempo de entrega requerido.

Estructura

Barra de acero redonda. Enlaces ovalados. Junta soldada con flash butt. Geometría de enlace corto o largo.

Fabricación, soldadura y control de calidad

• El diámetro de la barra redonda y la geometría de formación de enlaces deben controlarse conjuntamente, ya que el tamaño nominal, el diámetro real de la barra, la longitud interior y la anchura interior no siempre son idénticos.
• La soldadura con botón en flash debe producir un enlace cerrado continuo. Se deben eliminar los trastornos de la soldadura, las aberraciones afiladas y las proyecciones de superficie dañinas sin reducir excesivamente la sección local de la barra.
• La forma del enlace y la consistencia del tono son importantes para la articulación suave, el embalaje y la compatibilidad con accesorios de apareamiento, guías o dispositivos de transporte no precisos.
• La preparación de la superficie y la electro-galvanización deben especificarse con el espesor del revestimiento y el entorno de corrosión.
• La inspección de rutina puede incluir el estado visual de la soldadura, el muestreo dimensional, la verificación de la longitud suministrada, la comprobación del peso de la pieza y la inspección del revestimiento.
• Los ensayos mecánicos deben seguir una norma acordada de calidad y aceptación de la cadena.

Atributos personalizados

• Denominación de mercado: cadena de enlaces estándar coreano → serie dimensional comercial de enlaces cortos y largos; el número exacto de KS debe confirmarse.
• Tipo de enlace: enlace corto / enlace largo → seleccionar de acuerdo con la compacidad, la articulación y el espacio libre de los accesorios.
• Tamaño nominal: 319 mm → véase el cuadro suministrado; el diámetro real de la barra puede diferir de la designación nominal.
• Construcción: Enlace redondo soldado en forma instantánea → la continuidad de la soldadura y el perfil de la unión finalizada requieren inspección.
• Material: se debe confirmar el grado de acero → las opciones de acero al carbono o acero inoxidable deben estar justificadas por la documentación del material.
• Tratamiento superficial: electro-galvanizado → espesor del revestimiento y acabados alternativos que se confirmarán de acuerdo con el entorno de servicio.
• Duración del suministro: 10 / 15 / 30 m piezas estándar → las longitudes de corte del proyecto y el embalaje se pueden discutir.
• Certificación: SGS u otra inspección de terceros disponible bajo petición → el alcance, los elementos de ensayo y los criterios de aceptación deben acordarse antes del pedido.

Cómo funciona

El enlace final está conectado al accesorio o conjunto correspondiente → Los enlaces soldados se articulan entre sí → La cadena sigue la conexión requerida,trayectoria de suspensión o arrastre → La carga y el desgaste se distribuyen a través de enlaces sucesivos de acuerdo con la aplicación aprobada y la clasificación de la cadena

Aplicaciones

General industrial connection | Barriers and hanging arrangements | Agricultural equipment | Fishing and net accessories | Marine utility service | Non-precision drag or conveyor auxiliaries | Custom fabricated assemblies

Inspección, ensayos y documentación

Inspección dimensional, inspección visual de la soldadura, verificación de la longitud y el peso suministrados, inspección de revestimiento,los certificados de materiales y la inspección de terceros pueden organizarse de acuerdo con el alcance del pedidoLas pruebas de resistencia a la carga, a la fuerza de ruptura, a la fatiga o a la cadena de elevación requieren un grado de cadena acordado y una norma de aceptación.El marcado WLL o la certificación de clase no están incluidos por defecto y deben confirmarse antes de la cotización.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es esta cadena de enlaces estándar coreana adecuada para levantar o remolcar?

A1: No se basa en la tabla de dimensiones suministrada. No se ha proporcionado grado de cadena, WLL, carga de prueba o fuerza mínima de rotura.el uso de amarre y fijación de carga requiere una especificación y documentación de ensayo aprobadas por separado.

P2: ¿Cuál es la diferencia práctica entre el enlace corto y la cadena de enlaces larga?

A2: La cadena de enlace corta tiene un ancho más compacto y un espaciamiento de enlace más cercano.Las dimensiones del componente de apareamiento y la trayectoria de movimiento deben comprobarse antes de la selección.

P3: ¿Qué información se requiere para una cotización?

A3: Confirmar el tipo de enlace, el tamaño nominal, el diámetro real del material, las dimensiones interiores, el grado del material, el acabado y el grosor del revestimiento, la longitud suministrada, la cantidad, la aplicación, la capacidad de carga requerida o los ensayos.Documentos de inspección, embalaje, destino y tiempo de entrega.
