Descripción general del producto

Esta gama de cadenas soldadas para el mercado australiano se suministra en configuraciones de eslabones cortos, medianos y largos para aplicaciones marinas, de amarre, de arrastre, de sujeción, de barrera, agrícolas y generales industriales. La selección se basa en el tamaño nominal de la cadena, la carga de trabajo de referencia, las dimensiones del eslabón, la longitud requerida, el acabado superficial, los accesorios conectados y el uso real de la cadena.

La tabla suministrada representa una cadena de eslabones abiertos soldados de uso general y no debe describirse automáticamente como cadena de ancla de barco aprobada por clase, cadena de amarre en alta mar o cadena de elevación. La cadena de eslabones cortos de Grado L, la cadena de transporte de Grado 70, la cadena de acero inoxidable y la cadena de ancla certificada por clase son familias de productos separadas con diferentes requisitos de material, prueba, marcado y certificación. Este producto se suministra a través de socios de fabricación de cadenas cualificados y a largo plazo, con la coincidencia de especificaciones y el alcance de la inspección confirmados para cada pedido.

Especificaciones rápidas

• Gama de cadenas: eslabón corto, eslabón mediano y eslabón largo → permite la selección entre eslabones compactos, geometría equilibrada de uso general y eslabones extendidos más ligeros.
• Gama de tamaños nominales: eslabón corto 5–24 mm, eslabón mediano 3–24 mm, eslabón largo 3–10 mm → cubre desde cadenas de uso ligero hasta tamaños de cadenas marinas de uso general más grandes.
• Gama de carga de trabajo de referencia: 0,05–5,43 t en la tabla suministrada → los valores se aplican solo a la configuración de cadena indicada y no deben transferirse a otro grado o material.
• Construcción: eslabones de acero redondo soldados eléctricamente → la geometría del eslabón, la calidad de la soldadura, la consistencia dimensional y el alcance de la prueba de carga son puntos clave de compra.
• Acabado superficial: acabado negro o galvanizado en caliente → el acabado negro es económico; el galvanizado en caliente proporciona una mejor protección contra la corrosión para la exposición exterior y marina.
• Datos de selección: S, R, F, eslabones por metro y metros por 100 kg → útil para la holgura de conexión, la estimación de la longitud de la cadena, el embalaje y la planificación del flete.
• Límite de aplicación: cadena de uso general y marino → la elevación aérea, la sujeción de transporte, el anclaje certificado de barcos y el amarre en alta mar requieren grados de cadena confirmados por separado.
• Modelo de suministro: obtenido a través de socios de fabricación cualificados → la fábrica, el material, la prueba, el marcado y el alcance del certificado se confirman antes de la cotización.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Indique la aplicación real: anclaje marino, amarre, cadena de arrastre, cadena de barrera, uso agrícola, sujeción general, elevación o sujeción de carga de transporte. El uso determina el grado de cadena requerido y la ruta de cumplimiento.

Paso 2: Seleccione eslabón corto, mediano o largo; tamaño nominal; carga de trabajo de referencia requerida; y dimensiones S / R / F. Proporcione las dimensiones del grillete, gancho, conector, piñón o accesorio de anclaje correspondiente, cuando corresponda.

Paso 3: Confirme el material y el grado. La cadena de acero al carbono de uso general es la base para la tabla suministrada; el Grado L, el Grado 70, el acero inoxidable, el acero aleado y la cadena de ancla aprobada por clase requieren datos técnicos por separado.

Paso 4: Confirme el acabado y el entorno: negro / auto-color, galvanizado en caliente, acero inoxidable pulido u otro recubrimiento especificado. Indique la exposición al agua de mar, la exposición a la zona de salpicaduras, la exposición a productos químicos y las condiciones de almacenamiento.

Paso 5: Confirme la longitud suministrada, la longitud continua o las longitudes cortadas, el requisito de eslabón final, los eslabones de unión, los grilletes o ganchos, el marcado de identificación, el método de embalaje y si la cadena se suministra en rollos, tambores, bolsas, cubos o paquetes.

Paso 6: Proporcione la cantidad, el estándar y el grado requeridos, el alcance de la prueba y el certificado, el requisito de terceros o de clase, el destino de entrega, la fecha de entrega requerida y un dibujo o foto de muestra si coincide con una cadena existente.

Estructura

Eslabones soldados de acero redondo | Geometría de paso corto / mediano / largo | Zona de soldadura del eslabón | Acabado negro o galvanizado en caliente | Eslabones finales y accesorios de conexión opcionales | Marcado de longitud y embalaje según pedido

Consideraciones de fabricación, acabado e inspección

• La geometría del eslabón controla la flexibilidad, la masa por metro, la holgura de conexión y la forma en que la cadena se asienta alrededor de los accesorios; el diámetro nominal por sí solo no es suficiente para la selección de reemplazo.
• La cadena de eslabones cortos proporciona un patrón de eslabones compacto y generalmente una mayor densidad de eslabones, mientras que la cadena de eslabones medianos equilibra la flexibilidad y la masa. La cadena de eslabones largos utiliza un paso extendido para un menor número de eslabones y una conexión más fácil, pero no es automáticamente adecuada para cargas más altas.
• La ubicación de la soldadura, la calidad de la fusión, la repetibilidad dimensional y la ausencia de grietas dañinas o deformaciones severas deben incluirse en la inspección de fábrica.
• La cadena negra o auto-color proporciona una protección limitada contra la corrosión y normalmente requiere un almacenamiento, lubricación o recubrimiento de proyecto adecuados cuando la exposición a la corrosión es significativa.
• El galvanizado en caliente mejora la resistencia a la corrosión, pero el espesor del recubrimiento puede afectar la holgura del eslabón, la masa, la apariencia superficial y la compatibilidad con conectores de ajuste preciso o equipos calibrados.
• Las opciones de acero inoxidable y acero aleado deben utilizar su propio certificado de material, tabla de carga, tratamiento térmico y base de prueba; la tabla de acero al carbono no debe reutilizarse para otro material.
• Las pruebas de carga, las pruebas de carga de rotura, el muestreo dimensional, el marcado y la trazabilidad deben indicarse en la especificación de compra en lugar de asumirse por el nombre del producto.
• La descripción suministrada incluye una característica resistente al calor, pero no se proporcionó ningún rango de temperatura ni reducción de carga a temperatura elevada. La resistencia al calor no debe publicarse hasta que se confirme el material y la temperatura de servicio permitida.

Atributos personalizados

• Categoría de producto: Cadena de eslabones abiertos soldados → suministrada para aplicaciones marinas y de uso general en el mercado australiano.
• Tipo de eslabón: Corto / mediano / largo → seleccionar según compacidad, flexibilidad, accesorio conectado y peso de la cadena.
• Tamaño nominal: 3–24 mm según el tipo de eslabón → confirmar el diámetro real de la barra S y las dimensiones del eslabón R / F.
• Material: Acero al carbono como base de referencia → el acero inoxidable o el acero aleado requieren confirmación y datos técnicos por separado.
• Acabado superficial: Acabado negro o galvanizado en caliente → el acabado pulido suele ser relevante para el acero inoxidable en lugar de la cadena estándar de acero al carbono.
• Carga de trabajo: Valor de referencia de la tabla suministrada → no debe ser reclasificado como carga de prueba, carga de rotura, Carga de trabajo segura (WLL) de elevación, capacidad de retención de ancla o carga aprobada por clase.
• Opción Grado L: Familia de cadenas de eslabones cortos separada → se deben confirmar el estándar, el factor de diseño, el marcado y el certificado.
• Opción Grado 70: Familia de cadenas de sujeción de transporte separada → la capacidad de amarre y el cumplimiento de AS/NZS 4344 deben cotizarse por separado; no para elevación.
• Estado de la cadena de ancla marina: Por confirmar → la cadena de eslabones abiertos indicada no es automáticamente una cadena de ancla de barco aprobada por clase ni una cadena de amarre en alta mar.
• Estado del suministro: Producto obtenido → suministrado a través de fábricas asociadas cualificadas con inspección, marcado y alcance de documentos acordados.

Cómo funciona

La fuerza entra a través de un ancla, grillete, gancho o punto de conexión compatible → Cada eslabón soldado transfiere la fuerza de tracción al siguiente eslabón → El paso del eslabón y las dimensiones internas controlan la articulación y la holgura del accesorio → El acabado superficial reduce el ataque ambiental → La inspección periódica identifica el desgaste, la corrosión, el alargamiento, la deformación y los daños en la soldadura

Aplicaciones

Anclaje marino | Amarre general y uso marino en muelle | Cadenas de arrastre | Cadenas de barrera y seguridad | Aplicaciones de bombas y suspensiones donde se especifique | Uso agrícola | Sujeción industrial | Fabricación y mantenimiento general | Coincidencia de cadena de reemplazo

Certificaciones y alcance de suministro

Se pueden organizar certificados de molino, informes de inspección del fabricante, registros de pruebas de carga y inspección de terceros según el tipo de cadena seleccionado, el grado, la capacidad de la fábrica y el requisito del pedido. La certificación de la sociedad de clasificación no es estándar para esta cadena de eslabones abiertos de uso general y debe confirmarse antes de la cotización cuando la cadena esté destinada a una aplicación marina controlada por clase.

Opciones de certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante y Certificado de Molino — disponibles solo cuando lo requiera el proyecto, respaldado por la fábrica seleccionada y aceptado por el procedimiento de inspección o clase relevante.

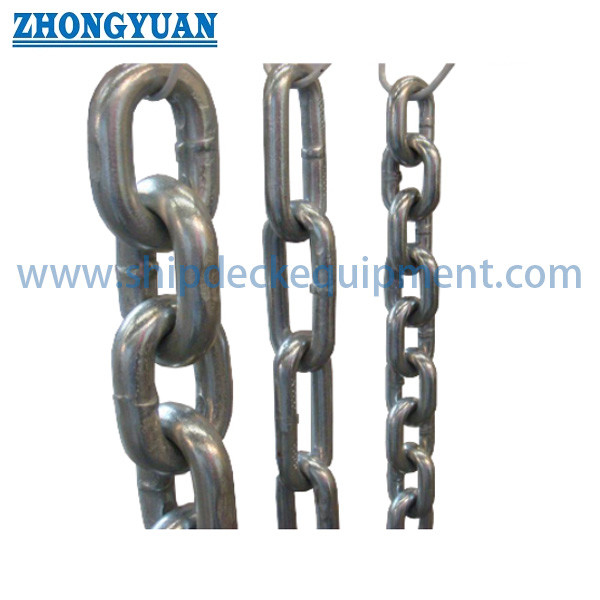

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es esto lo mismo que una cadena de ancla de barco aprobada por clase?

R1: No. La tabla suministrada describe cadenas de eslabones abiertos soldados en patrones de eslabones cortos, medianos y largos. Un pedido de cadena de ancla de barco normalmente requiere un tipo de cadena, grado de material, diámetro nominal, cargas de prueba y rotura, eslabones finales, grilletes de unión, marcado e inspección de clase confirmados por separado. El término "cadena de ancla" solo debe usarse después de que se confirme el buque previsto y el requisito de aprobación.

P2: ¿Se puede utilizar la cadena indicada para elevación aérea o sujeción de transporte?

R2: No por defecto. La cadena de elevación debe suministrarse en el grado de elevación correcto con el marcado, las pruebas de carga y la certificación aplicables. La cadena de transporte de Grado 70 es un producto separado que cumple con su estándar de amarre y no es una cadena de elevación. La cadena de eslabones medianos y largos de uso general no debe promocionarse para elevación aérea a menos que una especificación de producto certificada específica respalde dicho uso.

P3: ¿Qué información se requiere para una cotización precisa?

R3: Confirme la aplicación, el tipo de eslabón, el tamaño nominal, la base de carga requerida, el material y el grado, el acabado, la longitud total y las longitudes cortadas, los accesorios finales, el estándar aplicable, el alcance de la prueba y el certificado, el marcado, la cantidad, el embalaje, el destino y la fecha de entrega. Se recomienda un dibujo o una muestra para la cadena de reemplazo.
