Cadena de anclaje de eslabones abiertos de acero inoxidable 304/316 | 5-20 mm para anclaje de yates

304/316 Acero inoxidable Enlace abierto de la cadena de anclaje

Resumen del producto

Esta cadena de anclaje de enlace abierto de acero inoxidable está diseñada para yates y embarcaciones pequeñas donde se requiere una apariencia limpia, resistencia a la corrosión y un movimiento de enlace suave.Las páginas cubren cadenas de enlace abierto (sin puntas) soldadas con botones de flash con diámetros nominales de 5 mm a 20 mm, en acero inoxidable SUS 304 o SUS 316 y en longitudes continuas personalizadas.

La selección no debe basarse únicamente en el diámetro de la cadena: el anclaje del yate, el tamaño del buque y la altura del viento, las condiciones de anclaje esperadas, la resistencia y las cargas de rotura requeridas, la geometría gitana de las ruedas,espacio libre de las tuberías de cadena, los accesorios terminales, el grado del material y el alcance del certificado deben confirmarse conjuntamente.mientras que SUS 304 requiere una consideración más cercana del entorno de servicio y el mantenimientoEl acero inoxidable mejora la resistencia a la corrosión, pero no es resistente a la corrosión en el agua de mar.

Especificaciones rápidas

• Diámetro de la cadena: 5×20 mm → cubre los requisitos de anclaje de yates pequeños, cruceros y yates seleccionados de mayor tamaño, sujeto a la confirmación de la carga y el volante.
• Opciones de material: SUS 304 o SUS 316 → 316 contiene molibdeno y proporciona una mejor resistencia a la formación de fosas relacionadas con cloruro que el 304 en la exposición marina.
• Forma del producto: cadena de enlace abierto / sin puntas → en esta página no se considera que la cadena de enlace de puntas disponible por separado sea el mismo producto dimensional.
• Construcción: Enlaces soldados con botones → consistencia de la soldadura, repetibilidad dimensional y superficies de enlace lisas son puntos clave de fabricación e inspección.
• Geometría del enlace: dimensiones D, L y B proporcionadas → la anchura de la cadena y el ancho del enlace deben verificarse con el cigano de la ventana, el tubo de la cadena, el rodillo de la proa y el casillero de anclaje.
• Duración del suministro: Personalizado → confirma la longitud total, el número de longitudes continuas, el marcado de la cadena, los eslabones finales, los grilletes, los giratorios y el embalaje antes de la cotización.
• Finalización de la superficie: encurtida y pasivada, con pulido brillante cuando se especifica → La limpieza después de la soldadura ayuda a eliminar el tinte térmico y la contaminación por acero al carbono.
• Alcance de la inspección: la verificación del material, la inspección dimensional, la prueba de carga de prueba y la prueba de carga de ruptura pueden organizarse → los valores de ensayo y la base de observación deben confirmarse mediante contrato.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el trabajo de anclaje: tipo de yate, longitud total, desplazamiento, altura del viento, tipo y peso del anclaje, área de operación y condiciones de anclaje esperadas.

Paso 2: Confirmar la geometría de la cadena: diámetro nominal D, longitud del enlace L, anchura del enlace B, longitud total requerida y si la cadena debe atravesar una cigüeña existente.

Paso 3: Proporcione la marca/modelo del paraguas, el marcado gitano, la especificación de la cadena calibrada aplicable o una muestra de enlace cuando la compatibilidad del reemplazo sea crítica.

Paso 4: Confirmar el material: SUS 304 o SUS 316, estándar de material, requisitos de calidad baja en carbono, si los hubiera, acabado de la superficie y expectativas de mantenimiento frente a la corrosión.

Paso 5: Confirmar la carga de prueba requerida, la carga de ruptura, el estándar de prueba, el plan de muestreo, el testigo de terceros, el requisito de clase y el tipo de certificado antes de fijar el precio.

Paso 6: Confirmar el arreglo de los extremos, incluidos los enlaces de extremos ampliados, el anclaje, el giro, la conexión de cuerda a cadena, las marcas, la cantidad, el destino de entrega y el tiempo de entrega requerido.

Estructura

Austenitic stainless steel round bar | Open-link / studless chain pattern | Flash butt-welded link joint | Smooth link crown and internal contact surfaces | Pickled and passivated or polished finish | Customized continuous length | End fittings to be confirmed

Ventajas de la selección de materiales, soldadura y ruedas de anclaje

• Las opciones SUS 304 y SUS 316 permiten seleccionar el material de acuerdo con la exposición al cloruro, las expectativas de apariencia, el acceso al mantenimiento y el presupuesto.salpicaduras, o el contacto intermitente con el agua de mar es más grave.
• La soldadura con botón de flash proporciona una construcción de enlace cerrado repetible. El control de producción debe centrarse en el diámetro de la barra, el paso del enlace, el ancho interno, la alteración de la soldadura, la alineación,y acabado suave alrededor de la zona soldada.
• El decapado elimina el tinte térmico de la soldadura y la contaminación incrustada, mientras que la pasivación apoya la formación de una superficie pasiva limpia.El procedimiento exacto de tratamiento y el método de aceptación deben indicarse cuando se requiera ASTM A380 / A967 u otra norma de proyecto..
• La construcción de enlace abierto evita un perno soldado y proporciona una articulación flexible para muchos diseños de anclaje de yates.Una alternativa de enlace de perno tiene una geometría y un comportamiento de carga diferentes y debe tratarse como una selección de productos separada.
• El rendimiento de las persianas depende de que la cadena coincida con la geometría del bolsillo gitano.También se requiere la especificación de la cadena del fabricante de la ventanilla..
• La página no deduce una carga de trabajo o resistencia a la rotura a partir del diámetro, el nombre del material o la tabla de pesos suministrada.
• Las herramientas de fabricación exclusivamente de acero inoxidable, el almacenamiento limpio y la protección contra el polvo de molienda de acero al carbono ayudan a reducir la contaminación de hierro libre y la mancha de óxido temprano en la cadena terminada.
• La inspección y el mantenimiento siguen siendo necesarios: enjuague con agua dulce, eliminación de depósitos de sal y inspección periódica de soldaduras, enlaces desgastados, grietas, grilletes, giratorios,y conexiones de metal mixto apoyan un servicio confiable.

Atributos personalizados

• Ámbito de aplicación del producto: cadena de anclaje de enlace abierto / sin puntas → el cuadro de dimensiones se aplica al producto de enlace abierto descrito en esta página.
• Diámetro nominal: 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 mm → seleccionado junto con el sistema de anclaje y la base de carga requerida.
• Grado de material: SUS 304 o SUS 316 → la designación final del material, su composición química y sus propiedades mecánicas deben confirmarse en el pliego de condiciones de compra.
• Construcción: Soldado con botón de flash → geometría de enlace y consistencia de la zona soldada son los controles de fabricación principales.
• Finalización superficial: encurtido y pasivado / pulido brillante → define el aspecto requerido y el tratamiento posterior a la soldadura en el orden.
• Compatibilidad con los parabrisas: debe confirmarse → proporcionar la marca, el modelo, el marcado, el estándar de la cadena o las dimensiones de la muestra.
• Duración del suministro: Personalizado → longitud total del estado, requisito de longitud continua, número de piezas, marcas y embalaje.
• Test & Certificate Scope: De acuerdo con los requisitos del proyecto → carga de prueba, carga de ruptura, muestreo, testimonio y emisión de certificados deben acordarse antes de la producción.

Cómo funciona

Anchor is deployed → Chain pays out through the bow roller and windlass / chain stopper → Chain weight and rode geometry help maintain the anchoring lead → Welded links articulate through the handling system → Load is transferred between anchor, cadenas, accesorios y equipos de anclaje → La cadena se recupera, se enjuaga e inspecciona después del servicio

Aplicaciones

Sailing yachts | Motor yachts | Cruising yachts | Superyacht tenders and service craft | Chain-only anchor rodes | Rope-chain anchor rode assemblies | Newbuild anchoring systems | Yacht refit and replacement projects

Certificaciones y ventajas

Los certificados de materiales, los informes de pruebas del fabricante, la inspección independiente y la documentación relacionada con la clasificación se pueden organizar de acuerdo con el alcance del pedido acordado.La aceptación de las clases está sujeta a las reglas aplicables., el diseño del material y de la cadena aprobados, las cargas de ensayo confirmadas, los requisitos de testigos y la aprobación de la sociedad de clasificación.

Las opciones de certificación dependen de los requisitos del proyecto y de la aprobación de clase: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de fabricantes.

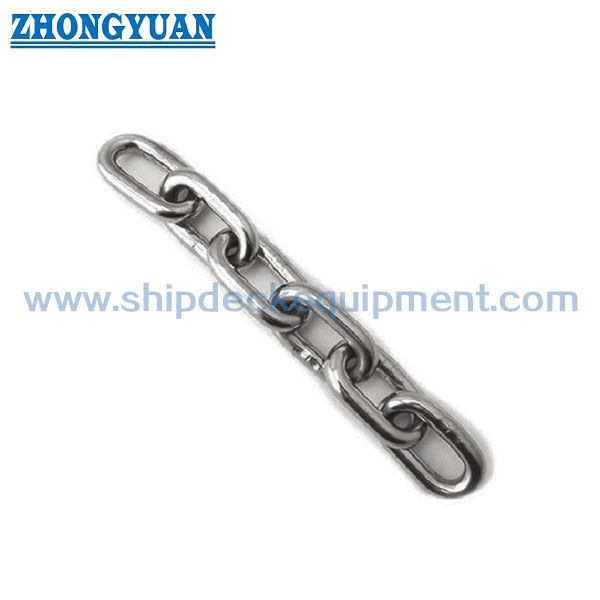

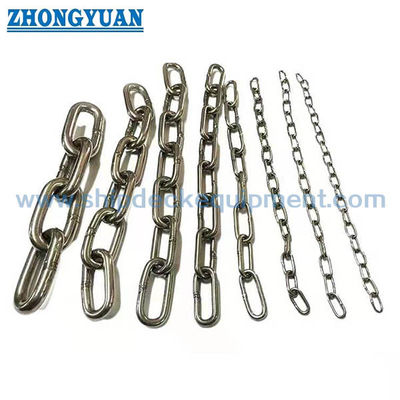

Dibujo y fotos

Preguntas frecuentes

P1: ¿Debería un yate elegir una cadena de anclaje de acero inoxidable SUS 304 o SUS 316?

A1: SUS 316 es generalmente la opción más segura para una exposición más fuerte al cloruro porque su contenido de molibdeno mejora la resistencia a las fendas.El SUS 304 puede considerarse para una exposición menos agresiva o cuando se asegure el enjuague y el mantenimiento regulares.La selección final debe tener en cuenta la inmersión, los depósitos de sal, las grietas, la temperatura, el mantenimiento y las expectativas de servicio del propietario.

P2: ¿Una cadena con el mismo diámetro encajará en el cigano de windlass existente?

R2: No necesariamente. La compatibilidad gitana depende del diámetro de la cadena, el tono, el ancho del enlace, la tolerancia dimensional y el diseño del bolsillo gitano. Proporcione la marca y el modelo del vendaje, el marcado gitano, el tamaño de la caja, el tamaño de la caja y el tamaño de la caja.norma de cadena requerida, o una muestra física antes de ordenar una cadena de reemplazo.

P3: ¿Qué información sobre pruebas y certificados se requiere para obtener una cotización?

A3: Confirmar el grado y la norma del material, la carga de prueba y la carga de ruptura requeridas, el método de ensayo, la cantidad de muestreo, la condición de tratamiento térmico, si procede, el testigo de la inspección, el tipo de certificado,longitud de la cadenaLas referencias suministradas a “Grado 1 / 2 / 3” no deben utilizarse hasta que se confirmen la norma de la cadena y los valores mecánicos aplicables.
