Cadena de acero redonda de eslabón largo DIN 763 | Cadena de uso general no calibrada probada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar:: | DIN763; | Calificación:: | Grado 40, U2, U1, Etc. |
|---|---|---|---|
| Diámetro de cadena:: | 13m m a 32m m | Duración por disparo:: | Personalizado |
| Construcción:: | Soldadura a tope con flash, | Tipo:: | Enlace abierto, enlace sin pernos; |
| Prueba:: | Prueba de carga de prueba, prueba de carga de rotura, prueba de propiedades del material, | Tratamiento superficial:: | Galvanizado en caliente, galvanizado eléctrico, pintado anticorrosivo; |
| Certificados de clasificación:: | TUV, ABS, DNV, LR, RINA, BV, cualquier otro certificado de inspección de terceros y Certificado de f | Grado material:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Resaltar: | cadena de vínculo studless del dinar 763,cadena de vínculo studless estándar alemana,cadena que amarra de acero inoxidable de 32m m |
||
Descripción de producto

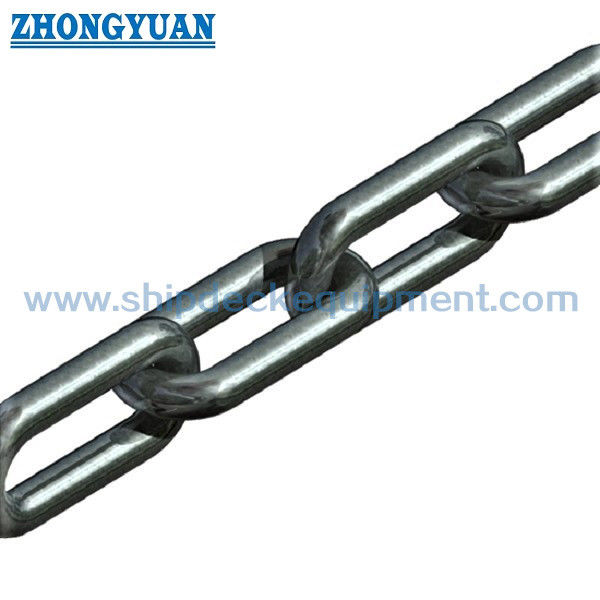

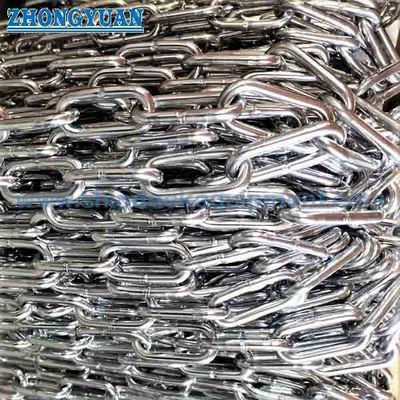

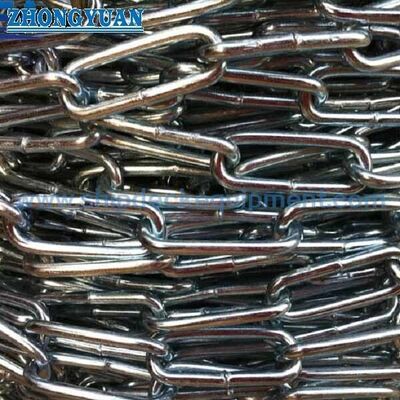

DIN 763 cadena de acero redonda de enlace largo
Resumen del producto
La cadena de acero redonda de enlace largo DIN 763 es una cadena soldada, probada y no calibrada para uso técnico general donde es útil una apertura de enlace transparente más grande y un menor número de enlaces por metro.El paso largo proporciona un espacio práctico para los conectores y una ruta flexible, mientras que la geometría no calibrada significa que no debe seleccionarse para ruedas de bolsillo, accionamientos de cadena calibrados o sistemas de elevación que requieren una inclinación y grados de cadena de elevación certificados.
Para el suministro marítimo, la cadena puede considerarse para la sujeción general, las barreras de seguridad, la retención del equipo y otras tareas de no elevación, sujeto al material, la protección contra la corrosión, la base de prueba,y la aceptación del proyectoNo debe describirse como una cadena de anclaje, cadena de amarre primaria, cadena de amarre de boya o cadena de elevación de clase aprobada, a menos que la norma de producto aplicable, la carga de diseño, las pruebas,y el ámbito de la homologación se confirman por separado.
Especificaciones rápidas
- Base estándar: DIN 763:1990-12 → designación oficial de las cadenas redondas de acero de enlace largo probadas y no calibradas.
- Configuración: cadena de enlace redonda abierta, sin puntas, soldada → larga distancia interna proporciona espacio libre para los conectores y reduce el número de enlaces por metro.
- Rango nominal DIN publicado: 416 mm en la edición de 1990 → los tamaños suministrados fuera de este rango deben tratarse como modelos DIN 763 / tamaños personalizados hasta que se confirme la conformidad.
- Dimensiones principales de selección: diámetro nominal d, ancho interior t, ancho exterior b2 y masa por metro → comprobación del tamaño del conector, la distancia libre y la longitud de la cadena requerida.
- Método de fabricación: Construcción de enlaces soldados en flash → consistencia de la soldadura, geometría de enlaces y pruebas de prueba son puntos clave de control de calidad.
- Las opciones de material: acero carbono-manganeso o acero inoxidable sujetos a pedido → Q195, Q235, CM490, 20Mn2, SUS 304 y SUS 316 se enumeran en los datos suministrados;Se requiere confirmación de la equivalencia exacta del grado.
- Tratamiento superficial: autocolor, pintado, electro-galvanizado o galvanizado en caliente → seleccionado según la exposición a la corrosión y los requisitos de dimensión.
- Terminología de la carga: la carga de trabajo, la carga de ensayo y la carga de ruptura son valores suministrados por separado → no deben convertirse en una WLL de elevación o en una cadena de anclaje sin una base aprobada.
Principales parámetros técnicos
| Tamaño de la cadena | Duración interna | Ancho exterior | Carga de trabajo | Carga de ensayo | Rompiendo la carga | Peso por metro | |||
| En el caso de los | ¿Qué quieres decir? | En el caso de los | - ¿Qué quieres? | En el caso de los | ¿Qué quieres decir? | En kg | No | No | En kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Guía de selección e investigación
Paso 1: Confirmar el derecho real y si la cadena de uso general DIN 763 es aceptable.o otra función que no sea de elevación.
Paso 2: Confirmar el diámetro nominal d, el ancho interior t, el ancho exterior b2, la longitud total o longitud por disparo, la disposición del enlace final, el tamaño del conector y la tolerancia dimensional requerida.
Paso 3: Confirmar el grado del material, las propiedades mecánicas requeridas, las condiciones de tratamiento térmico y si cada tamaño solicitado debe cumplir con DIN 763 o puede suministrarse como un patrón o tamaño personalizado DIN 763.
Paso 4: Confirmar el estado y la exposición de la superficie: autocolor, pintura anticorrosiva, electro-galvanizado, galvanizado en caliente o acero inoxidable, incluidos los requisitos de espesor del revestimiento.
Paso 5: Confirmar el alcance de la inspección y la documentación antes de la cotización: certificado de material, certificado de ensayo del fabricante, prueba de prueba de carga, prueba de carga de ruptura, testigo externo,o aprobación de clase sujeta a acuerdo.
Paso 6: Proporcionar la cantidad, la forma de embalaje, el destino de entrega, el tiempo de entrega requerido, el dibujo de la solicitud, los detalles de la cadena y las fotos de referencia, si están disponibles.
Estructura
Enlace redondo de acero. Enlace interno largo. Enlace abierto sin perno. Enlace soldado con flashbutt. Geometría no calibrada.
Soldadura, pruebas y ventajas de calidad
- La geometría de enlace largo proporciona una apertura libre más grande para grilletes, ganchos, conectores y enrutamiento que una cadena de enlace corto comparable, sujeta a la verificación del ajuste del conector.
- La soldadura con botón en flash forma un enlace de soldadura continuo; el control de producción debe centrarse en la alteración de la soldadura, la condición de la zona afectada por el calor, la forma del enlace y la eliminación de los bordes afilados dañinos.
- La inspección dimensional de d, t y b2 apoya la compatibilidad de los conectores y la masa constante por metro, al tiempo que reconoce que DIN 763 es un estándar de cadena no calibrado.
- Los ensayos de carga de prueba y de carga de ruptura pueden organizarse de acuerdo con el plan de ensayos acordado; la frecuencia de los ensayos, la base de muestreo, los criterios de aceptación y el alcance de los testigos deben indicarse en la orden de compra.
- La selección del material y el tratamiento térmico deben ajustarse a las propiedades mecánicas requeridas.y las variantes de acero inoxidable no deben compartir una misma tabla de carga no verificada.
- El galvanizado o el recubrimiento mejoran la resistencia a la corrosión, pero el método y el grosor del recubrimiento deben seleccionarse teniendo en cuenta el espacio libre dimensional, la condición de la superficie y el entorno de servicio.
- La identificación del lote, la trazabilidad del material y los registros de ensayos pueden incluirse de acuerdo con el alcance de la documentación acordada en lugar de suponerse una entrega estándar.
Atributos personalizados
- Norma: DIN 763:1990-12 → cadena de acero redonda de enlace largo, no calibrada y probada para uso técnico general.
- Estado de la norma: la edición de 1990 que aparece como actual por DIN Media → DIN 763:2026-03 es un borrador y no debe citarse como la norma final publicada.
- Tipo: cadena abierta, sin puntas, de enlace largo → no se coloca ninguna puntada dentro del enlace.
- Diámetro nominal: 416 mm dentro del rango estándar publicado de 1990 → 232 mm de la gama de proveedores requiere confirmación tamaño por tamaño.
- Material: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 enumerado en los datos suministrados → especificación exacta equivalente y propiedades mecánicas por confirmar.
- Tratamiento térmico: De acuerdo con las propiedades del material y del objetivo → para los grados de mayor resistencia, deben indicarse el ciclo de tratamiento térmico y los valores de aceptación.
- Tratamiento de superficie: Pintado / electro-galvanizado / galvanizado en caliente / acabado inoxidable → seleccionado de acuerdo con la exposición y las especificaciones de recubrimiento.
- Ensayos: ensayo de material / ensayo de prueba de carga / ensayo de carga de ruptura de acuerdo con el alcance acordado → base de ensayo y frecuencia de muestreo a confirmar.
- Restricción de uso: Cadena de uso general sin elevación → no se promociona como cadena de elevación, cadena de anclaje certificada o cadena de amarre homologada sin aprobación por separado.
Cómo funciona
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
Aplicaciones
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
Certificaciones y ventajas
La inspección y la documentación pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, el plan de ensayo acordado y el procedimiento de aprobación.No se debe asumir ningún certificado de clase o de terceros a menos que esté incluido en la cotización y la orden de compra..
Opciones de certificación / inspección, sujetas a confirmación previa: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspección de terceros y certificado de prueba del fabricante.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Es adecuada la cadena de enlace largo DIN 763 para levantar?
A1: No debe seleccionarse como una cadena de elevación aérea simplemente porque se muestran las cargas de trabajo, prueba y ruptura.,el marcado, los ensayos y la certificación.
P2: ¿Puede cada tamaño de 2 mm a 32 mm ser descrito como DIN 763?
A2: El alcance publicado en DIN 763:1990-12 se identifica comúnmente con diámetros nominales de 4 mm a 16 mm.Los tamaños fuera de ese rango deben describirse como patrón DIN 763 o cadena de enlace largo personalizada hasta que la conformidad dimensional y mecánica se confirme por el dibujo y la documentación de ensayo aplicables..
P3: ¿Qué información se requiere para obtener una cotización fiable?
A3: Confirmar la aplicación, el diámetro nominal, las dimensiones del enlace, la longitud total o la longitud del disparo, la disposición del enlace final, el material, el tratamiento térmico, el acabado de la superficie, la base de carga de trabajo / prueba / rotura requerida.alcance de la inspección, cantidad, embalaje, destino y tiempo de entrega.
