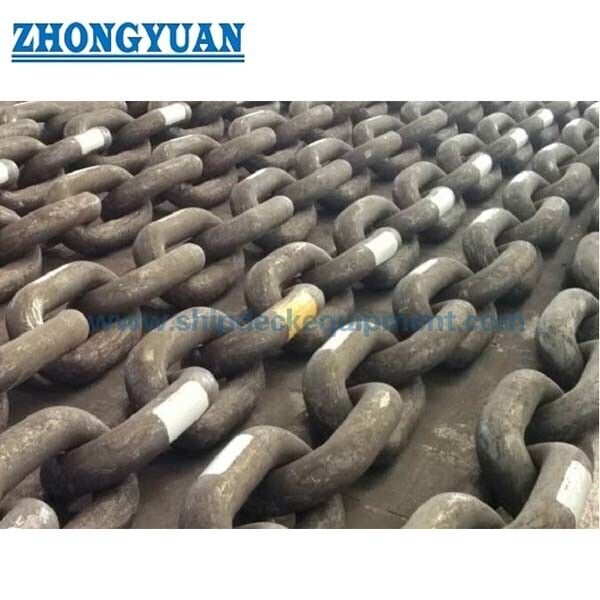

Cadena de Amarre Offshore Soldada por Resalte | Cadena con y sin Guardas para Plataformas, FPSO y Boyas

Cadena de amarre en alta mar soldada Flash Butt.

Resumen del producto

Se suministra una cadena de amarre en alta mar soldada con botón de flash para sistemas de amarre de posición permanente o temporal utilizados por unidades flotantes en alta mar e instalaciones de carga en alta mar.Las aplicaciones típicas del proyecto incluyen sistemas de amarre FPSO y FSO, unidades de producción flotantes, unidades móviles de perforación en alta mar, amarres de punto único, boyas en alta mar y otras estructuras flotantes en alta mar. Cada orden de cadena debe definirse por diámetro nominal,Configuración del enlace, grado, longitud continua, disposición de las conexiones finales, cargas de ensayo especificadas, servicio de diseño y requisitos de clasificación.

Suministramos la cadena a través de fabricantes de cadenas cualificados y coordinamos el ámbito técnico y la documentación; la página no presenta la cadena como fabricación interna.La vía de producción aprobada utiliza normalmente barras laminadas de acero aleado, la formación de enlaces en caliente, la soldadura con botón flash y el tratamiento térmico controlado, seguido de inspección dimensional, carga de prueba, prueba de ruptura de muestra, prueba mecánica,y examen no destructivo de acuerdo con la regla de clase seleccionada y el procedimiento de fabricación aprobadoEl servicio de agua de mar a largo plazo también requiere una revisión específica del proyecto de la tolerancia a la corrosión, la fatiga, el desgaste, la flexión fuera del plano, la interacción con el fondo marino, la protección catódica y la estrategia de inspección.

Especificaciones rápidas

• Categoría de producto: Suministro de cadenas de amarre en posición en alta mar → destinado a segmentos de cadena dentro de sistemas de amarre en alta mar diseñados, no para elevación de carga general.
• Diámetro nominal de la cadena: 34~200 mm → diámetro final disponible depende del grado, el tipo de enlace, la gama de fábrica aprobada, la capacidad de la máquina de ensayo y el requisito de la clase de proyecto.
• Configuración de enlace: enlace de perno o enlace común sin perno → enlaces finales, enlaces finales ampliados, enlaces de conexión, grilletes e interfaces especiales se suministran a los dibujos aprobados cuando se incluyen.
• Rango de grados: R3 / R3S / R4 / R4S / R5 como grados de referencia establecidos → R6 y la designación “RQ3” suministrada requieren confirmación con respecto a la regla de clase seleccionada y la aprobación de fábrica.
• Ruta de fabricación: barra de acero laminada, moldeado en caliente, soldadura con botón de flash y tratamiento térmico controlado → registros de soldadura y tratamiento térmico son parte del proceso de fabricación aprobado.
• Alcance del ensayo: ensayo de carga de prueba, ensayo de carga de ruptura de la muestra, ensayos de tracción y de impacto de Charpy, inspección dimensional, inspección visual,y NDE → frecuencia exacta y observación siguen la regla de clase seleccionada.
• Condición de la superficie: grano o explosión por disparo, con pintura negra o acabado especificado después de la aceptación → el recubrimiento no sustituye la tolerancia de corrosión del proyecto, la protección catódica,o gestión de la integridad.
• Certificación: la certificación de clasificación se puede organizar a través del fabricante aprobado → el alcance del certificado, la asistencia a la inspección, la trazabilidad y la documentación deben acordarse antes del pedido.

Principales parámetros técnicos

Propiedad material

Guía de selección y consulta de la cadena de amarre

Paso 1: Definir la aplicación en alta mar: FPSO, FSO, unidad de producción flotante, unidad de perforación, boya, amarre de punto único, extensión temporal u otra estructura flotante; vida útil del diseño, profundidad del agua,y ubicación del segmento de la cadena.

Paso 2: Confirmar el diámetro nominal, el enlace de perno o la configuración sin perno, el grado de cadena, la longitud continua requerida, el número de longitudes de cadena y la disposición del enlace final / accesorio.

Paso 3: Proporcionar la base del diseño del proyecto o las cargas de prueba de prueba de prueba y ruptura especificadas.

Paso 4: Confirmar la tolerancia de corrosión, los requisitos de revestimiento, la interfaz de protección catódica, el contacto con el fondo marino, las zonas de desgaste, la evaluación de la fatiga o la flexión fuera del plano y la filosofía de inspección en servicio.

Paso 5: Confirmar la sociedad de clasificación, la edición de reglas aplicable, el requisito del fabricante aprobado, el testimonio de la encuesta, el alcance de las ECM, el marcado, la trazabilidad y el paquete de documentación.

Paso 6: Proporcione la cantidad, el destino de entrega, el tiempo de entrega requerido, el requisito de embalaje / manejo, el diseño de la cadena, los dibujos de la interfaz y cualquier lista de proveedores aprobada o especificación del proyecto.

Configuración de la cadena

Rolled alloy-steel bar | Hot-formed common links | Flash butt welded link closure | Stud link or studless geometry | Controlled heat treatment | End links / enlarged end links / connecting accessories to approved drawing | Traceable continuous chain lengths

Ventajas de fabricación, ensayo y suministro

• El suministro se coordina a través de fábricas de cadena calificadas, lo que permite alinear la cotización con el diámetro, el grado, la ruta de tratamiento térmico, la capacidad de ensayo y el alcance de clasificación aprobados.
• La soldadura con botón de flash cierra el enlace de la cadena en sí; la fijación de los pernos, cuando se utiliza, es un detalle separado y debe seguir las restricciones de construcción y soldadura específicas del grado aprobado.
• El calentamiento de la barra, los parámetros de soldadura por destello, el tratamiento térmico, las comprobaciones de dimensiones y los resultados de los ensayos deben seguir siendo rastreables hasta la longitud de la cadena continua y el paquete de certificados.
• La longitud completa de la cadena se carga a prueba de acuerdo con los requisitos aplicables, mientras que el ensayo de ruptura se realiza en muestras representativas con la frecuencia de muestreo prescrita.
• La inspección visual y NDE se centran en las superficies de enlace y la región de soldadura de flash. MT, UT u otros métodos aprobados, criterios de aceptación y testimonio de la encuesta se definen por la regla de clase seleccionada.
• La aprobación del fabricante, la especificación del material, el diseño del enlace, los parámetros de soldadura, el tratamiento térmico y las pruebas son específicos del grado.
• Para los amarres permanentes, la selección debe abordar la fatiga, la pérdida de corrosión, el desgaste de los enlaces, la flexión fuera del plano, la interacción con el fondo marino y la planificación de la gestión de la integridad en lugar de solo el grado de tracción.
• La redacción del certificado y la documentación se acuerdan antes de la producción, lo que reduce el riesgo de incongruencia entre la orden de compra, el alcance del fabricante aprobado, el plan de inspección de clase,y el certificado final de la cadena.

Atributos personalizados

• Función de suministro: comerciante de la cadena de amarre en alta mar y proveedor del proyecto → la fabricación de la cadena, el tratamiento térmico, las pruebas y el estudio de clase son realizados por la fábrica de la cadena aprobada.
• Base de referencia: ISO 20438 y requisitos de cadena de amarre offshore específicos de la clase → la edición final del contrato y la interpretación de la clase son los que rigen.
• Rango de diámetro: 34×200 mm → el rango aprobado real depende del grado, el tipo de enlace, la aprobación de la fábrica y la capacidad de ensayo.
• Tipo de enlace: enlace de punta / enlace común sin punta → enlaces finales y accesorios del proyecto requieren dibujos de interfaz aprobados.
• El grado: R3 / R3S / R4 / R4S / R5 → R6 y la denominación RQ3 suministrada están sujetos a confirmación.
• Vía de fabricación: moldeado en caliente + soldadura con botón de flash + tratamiento térmico → los registros del proceso deben incluirse en el expediente de inspección cuando sea necesario.
• Base de ensayo: carga de prueba + carga de ruptura de la muestra + ensayo mecánico + NDE → valores y frecuencia se ajustan a la regla de clase seleccionada y a la especificación aprobada.
• Finalización superficial: Blastado y pintado de negro o según lo especificado → la tolerancia a la corrosión y la protección catódica siguen siendo elementos del diseño del sistema.
• Documentación: Certificado de la cadena, informes de inspección y ensayo, informes de ECM, trazabilidad del material, marcas y registros de fabricación → lista final que se acordará en el pedido de compra.

Cómo funciona

Environmental loads act on the floating unit → Mooring-line tension is transferred through each chain link → Chain geometry and the complete mooring system provide restoring force → End links and connectors transfer load to the anchor or mooring foundation → Inspection and integrity management monitor wear, corrosión, deformación y fatiga durante todo el servicio

Aplicaciones

FPSO and FSO permanent moorings | Floating production units | Mobile offshore drilling units | Single-point mooring systems | Offshore loading systems | Offshore buoys | Floating offshore structures | Pre-laid mooring systems | Temporary offshore mooring spreads

Certificaciones y documentación

La certificación de clasificación y la documentación de inspección se pueden organizar de acuerdo con los requisitos del proyecto, el alcance del fabricante aprobado, la edición de reglas aplicable y el procedimiento de aprobación de clase.No se presume que se incluya la certificación a menos que se indique en la cotización y la orden de compra..

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia de selección entre el enlace de perno y la cadena de amarre en alta mar sin perno?

A1: La cadena sin puntas se considera comúnmente para sistemas de amarre permanente con una vida útil y un plan de instalación definidos.compatibilidad entre la cadena y la ruedaLa elección final debe ser realizada por el diseñador de amarre y aceptada por la sociedad de clasificación seleccionada.

P2: ¿Se puede tratar la carga de ruptura publicada como la capacidad de operación de la cadena o SWL?

A2: No. La carga de prueba de carga y la carga de prueba de rotura son valores de fabricación y de certificación. La tensión de diseño admisible se determina mediante el análisis completo del sistema de amarre, los criterios de estado límite,factores de diseño, evaluación de la fatiga, tolerancia a la corrosión, condición de la cadena y norma de proyecto aplicable.

P3: ¿Qué información se requiere para una cotización certificada de clase?

A3: Confirmar el tipo de unidad en alta mar, la vida útil del proyecto, el diámetro nominal, el tipo de enlace, el grado, la longitud continua, la disposición de los enlaces finales y los accesorios, la base especificada de resistencia a la carga de ruptura, el requisito de corrosión,Sociedad de clases y edición de reglas, el alcance del testimonio y de la ECM, la lista de documentos, la cantidad, el destino y el calendario de entrega.
